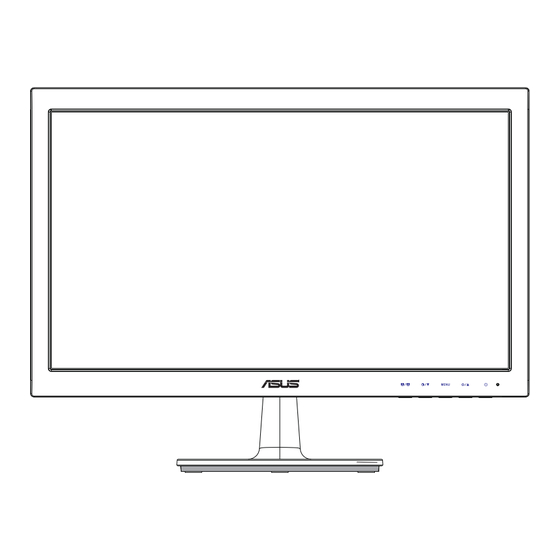

März 2012
Serie VS208
LCD-Monitor
Anwenderhandbuch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Asus VS208NR

  • Seite 1 März 2012 Serie VS208 LCD-Monitor Anwenderhandbuch...
  • Seite 2: Inhaltsverzeichnis

    Werkzeug übersetzt werden; ausgenommen hiervon sind Kopien des Käufers für Sicherungszwecke. Die Garantie oder der Service wird unter folgenden Bedingungen nicht verlängert: 1. Das Produkt wird ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder verändert, 2) die Seriennummer des Produkts fehlt oder ist unleserlich.
  • Seite 3: Hinweise

    Hinweise FCC- (Federal Communications Commission-)Hinweis Dieses Gerät erfüllt Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Voraussetzungen: • Dieses Gerät darf keine Störungen verursachen. • Dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigem Betrieb führen können.
  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise • Es empfiehlt sich, vor dem Aufstellen des Monitors die mitgelieferte Dokumentation aufmerksam durchzulesen. • Um Brände oder einen Stromschlag zu verhindern, darf der Monitor nicht Regen oder Feuchtigkeit ausgesetzt werden. • Versuchen Sie nicht, das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung im Geräteinnern kann zu schweren Verletzungen führen.
  • Seite 5: Pflege Und Reinigung

    Pflege und Reinigung • Vor Hochheben oder Versetzen des Monitors sollten sämtliche Kabel herausgezogen werden. Halten Sie sich beim Aufstellen des Monitors an die Hinweise zum Anheben des Geräts. Fassen Sie das Gerät beim Heben oder Tragen an den Kanten, nicht am Fuß oder am Kabel. • Reinigung: Schalten Sie den Monitor aus und ziehen Sie das Stromkabel heraus.
  • Seite 6: Weitere Informationsquellen

    Folgende Informationsquellen liefern weitere Hinweise sowie Updates für Produkte und Software: ASUS Web-Sites Die Web-Sites des Unternehmens für die einzelnen Länder liefern aktualisierte Informationen über Hardware und Software von ASUS. Die allgemeine Web-Site: http://www.asus.com Fakultative Dokumentation Das Gerätepaket enthält u. U. vom Händler beigelegte...
  • Seite 7: Herzlich Willkommen

    Besten Dank, dass Sie den ASUS LCD-Monitor der Serie VS208 gekauft haben! Dieser neueste Widescreen LCD-Monitor von ASUS verfügt über ein schärferes, breiteres und helleres Display als seine Vorgänger plus eine Reihe von Funktionen, die das Arbeiten mit dem Gerät noch angenehmer und die Darstellung noch natürlicher machen.
  • Seite 8: Zusammenbau Des Monitorfußes

    Zusammenbau des Monitorfußes Dies geschieht wie folgt: Verbinden Sie die Basis mit dem Monitorarm und drehen sie im Uhrzeigersinn. Bei einem Klickgeräusch wissen Sie, dass die Basis erfolgreich befestigt ist. Stellen Sie einen für Sie bequemen Neigungswinkel ein. Um Schäden am Monitor zu verhindern, sollte der Tisch mit einem weichen Tuch bedeckt werden.
  • Seite 9: Einführung

    Mit dieser Taste beenden Sie überdies das OSD-Menü oder kehren bei aktivem Menü zum vorherigen Menü zurück. Taste • Taste zur Reduzierung des Werts der gewählten Funktion oder zum Ansteuern der nächsten Funktion. • Hiermit wird auch der Kontrast eingestellt. ASUS LCD-Monitor VS208...
  • Seite 10 Taste MENU (Menü): • Taste zum Aufrufen des OSD-Menüs. • Mit dieser Taste wird bei aktivem OSD-Menü die markierte Funktion (das Symbol) aufgerufen bzw. ausgewählt. Taste • Taste zur Reduzierung des Werts der gewählten Funktion oder zum Ansteuern der nächsten Funktion. •...
  • Seite 11: Geräterückseite

    1.5.2 Geräterückseite Bohrlöcher für VESA- Wandmontage AC-Eingang DVI-Eingang (nur bei Modell VS208NR) VGA-Eingang ASUS LCD-Monitor VS208...
  • Seite 12: Abnehmen Des Schwenkarms/Fußes (Für Vesa-Wandmontage)

    Abnehmen des Schwenkarms/Fußes (für VESA-Wandmontage) Der abnehmbare Fuß der LCD-Monitore der Serie VS208 ist für VESA- Wandmontage konzipiert. Der Schwenkarm/Fuß wird wie folgt abgenommen: Ziehen Sie die Verriegelung und drehen sie zur Freigabe gegen den Uhrzeigersinn. Entfernen Sie die Basis vom Monitor. Ziehen Sie die Abdeckplatte des Standfußes vorsichtig mit den Fingern ab.
  • Seite 13: Einstellen Des Monitors

    • Für eine optimale Draufsicht sollten Sie direkt auf das Display schauen und dabei den Neigungswinkel des Monitors so einstellen, dass Sie das Display bequehm ansehen können. • Halten Sie während des Einstellens des Winkels den Monitorfuß fest. • Der Monitor verfügt über einen Neigungswinkel zwischen -5˚ und 20˚. -5 ~ 20 ASUS LCD-Monitor VS208...
  • Seite 14: Osd- (On-Screen Display-)Menü

    OSD- (On-Screen Display-)Menü 3.1.1 Konfiguration VS208 Splendid Landschaftsmodus Farbe Standardmodus Bildeinrichtung Theatermodus Eingangswahl Spielmodus System-Einstellungen Nachtmodus sRGB Move Menu Exit Aktivieren Sie das OSD-Menü mit der Taste [MENU] (Menü). Steuern Sie mit  und  durch die einzelnen Funktionen. Drücken Sie erneut die Taste [MENU] (Menü) zum Markieren und Aktivieren der gewünschten Funktion.
  • Seite 15 Diese Option ist ideal für die Anzeige von Fotos und Grafiken auf dem PC. Im Standardmodus sind die Funktionen Sättigung, Hautton, Schärfe und ASCR (ASUS Smart Contrast Ratio/Intelligentes Kontrastverhältnis) nicht vom Anwender einstellbar. Bei sRGB lassen sich die Funktionen Helligkeit, Kontrast, Sättigung, Farbtemp., Hautton, Schärfe und ASCR nicht vom Anwender...
  • Seite 16 Kontrollen: Passen Sie das Seitenverhältnis auf „Vollbild“, „4:3“ an. • • ASCR: Wählen Sie EIN bzw. AUS zum Aktivieren bzw. Aktivieren des dynamischen Kontrastverhältnisses. (ASCR: ASUS Smart Contrast Ratio. Diese Funktion ist im „Standardmodus” deaktiviert.) Position: Zum Einstellen der horizontalen (H-Position) und der •...
  • Seite 17: Systemeinstellungen

    Russisch, traditionelles und vereinfachtes Chinesisch sowie Japanisch. Information: Hier wird der Eingangstyp, die Auflösung, die • horizontale und die vertikale Frequenz sowie der Modellname des Geräts angezeigt. • Fabrikseinst: Mit „Ja“ werden alle Einstellungen auf die werksseitigen Standardvorgaben zurückgesetzt. ASUS LCD-Monitor VS208...
  • Seite 18: Technische Daten

    Technische Daten Modell VS208NR VS208DR Display-Größe 20 Zoll, 50,8 cm Max. Auflösung 1600 x 900 Helligkeit (typisch) 250 cd/m Eigenkontrastverhältnis 1000:1 (typisch) Blickwinkel (CR = 10) ≧170°(H) / ≧160°(V) Anzeigefarben 16,7 Mio Reaktionszeit 5 ms DVI-Eingang Nein D-Sub-Eingang Stromverbrauch bei Betrieb Energy Star 5.0-konform...
  • Seite 19: Problembeseitigung (Faq)

    • Ändern Sie die RGB-Einstellungen oder die Farbtemperatur im OSD-Menü. Das Bild ist verschwommen. • Drücken Sie 2 Sek. die Taste ; hiermit wird das Bild automatisch positioniert (nur VGA-Modus). • Ändern Sie im OSD-Menü die Werte für Phase und Takt. ASUS LCD-Monitor VS208...
  • Seite 20: Unterstützte Taktwerte

    Unterstützte Taktwerte Unterstützte Taktfrequenzen VESA-/IBM-Modi (Eingabegeräte angeschlossen and D-Sub, DVI-D) VS208 Auflösung Aktualisierungsrate Horizontale Frequenz 640 x 350 70Hz 31.469KHz 640 x 480 60Hz 31.469KHz 640 x 480 67Hz 35KHz 640 x 480 72Hz 37.861KHz 640 x 480 75Hz 37.5KHz 720 x 400 70Hz 31.469KHz...
