Inhaltszusammenfassung für Asus VS229NA

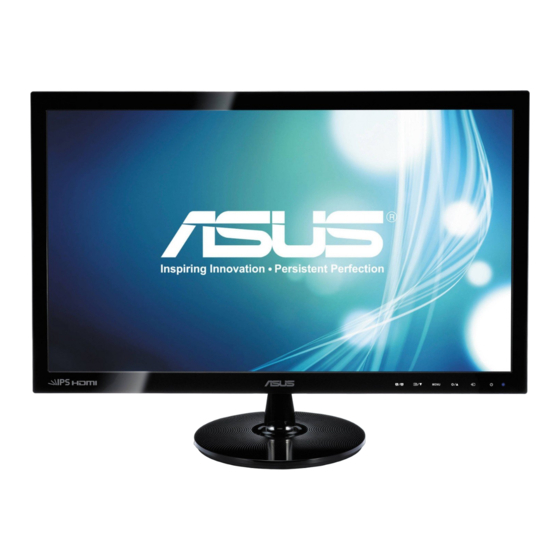

- Seite 1 LCD-Monitor der Serie VS229NA/VS229DA Bedienungsanleitung...
- Seite 2 Produktgarantie oder Produktservice werden in folgenden Fällen verlängert: (1) Das Produkt wurde repariert, modifiziert oder verändert, sofern solche Reparatur, Modifikation oder Änderung nicht schriftlich durch Asus autorisiert wurden; oder (2) die Seriennummer des Produktes wurde manipuliert oder entfernt. ASUS STELLT DIESE ANLEITUNG „OHNE MÄNGELGEWÄHR“ UND OHNE ZUSICHERUNGEN JEGLICHER ART, OB AUSDRÜCKLICH ODER IMPLIZIT,...
-
Seite 3: Inhaltsverzeichnis
Anschließen der Kabel ............2-3 Einschalten des Monitors ..........2-3 Kapitel 3: Allgemeine Hinweise Bildschirmmenü (OSD-Menü) ...........3-1 3.1.1 Bedienungsvorgang ...........3-1 3.1.2 Einführung in die OSD-Funktionen ......3-1 Technische Daten (VS229NA/VS229NA-W) .....3-5 Technische Daten (VS229DA/VS229DA-W) .....3-6 Fehlerbehebung (Häufig gestellte Fragen) ......3-7 Unterstützte Anzeigemodi ..........3-8... -
Seite 4: Hinweise
Hinweise Erklärung der Federal Communications Commission Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen, und • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß... -
Seite 5: Hinweise Zu Ihrer Sicherheit
Hinweise zu Ihrer Sicherheit • Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. • Setzen Sie den Monitor weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden. • Versuchen Sie niemals das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung innerhalb des Monitors kann ernsthafte Verletzungen verursachen. -
Seite 6: Pflegen & Reinigen
Pflegen & Reinigen • Es ist ratsam, alle Kabel inklusive Stromkabel zu entfernen, bevor Sie den Monitor hochheben oder verstellen. Beachten Sie bitte die richtigen Hebemethoden, wenn Sie den Monitor aufstellen. Greifen Sie den Monitor an den Kanten, wenn Sie den Monitor hochheben oder tragen wollen. -
Seite 7: Weitere Informationen
Ihrem Händler hinzugefügt wurde. Diese Dokumente gehören nicht zum Standardlieferumfang. Takeback Services ASUS recycling and takeback programs come from our commitment to the highest standards for protecting our environment. We believe in providing solutions for our customers to be able to responsibly recycle our products, batteries and other components as well as the packaging materials. - Seite 8 viii...
-
Seite 9: Willkommen
® Vielen Dank für den Kauf eines ASUS -LCD-Monitors! Der aktuellste Breitbild-LCD-Monitor von ASUS bietet ein breiteres, helleres und kristallklares Bild sowie eine Vielzahl weiterer Funktionen, die die Arbeit mit diesem Produkt zum Vergnügen machen. Durch diese Funktionen können Sie die Bequemlichkeit und das wunderbare visuelle Erlebnis des Monitors genießen! -
Seite 10: Einführung Zum Monitor
Einführung zum Monitor 1.3.1 Frontansicht -Taste: • Hiermit wählen Sie einen gewünschten voreingestellten Modus. • Mit dieser Taste schließen Sie das OSD-Menü oder kehren zum vorherigen Menü zurück. ( • Durch Drücken auf diese Taste für 2 bis 4 Sekunden lassen Sie den Monitor die Bildposition, den Takt und die Phase der Anzeige automatisch optimieren (nur beim VGA-Modus). - Seite 11 Stromschalter/Betriebsanzeige • Mit diese Taste schalten Sie den Bildschirm ein/aus. • Die folgende Tabelle zeigt die Bedeutung der Farben der Betriebsanzeige. Status Beschreibung Blau Gelb Standby-Modus Asus-LCD-Monitor der Serie VS229NA/VS229DA...
-
Seite 12: Ansicht Von Hinten
1.3.2 Ansicht von hinten Anschlüsse an der Rückseite Netzstromeingang. Hier schließen Sie das Netzkabel an. DVI-Anschluss. Der 24-polige Anschluss ist für die PC (Personal- Computer) DVI-D Digitalsignalverbindung vorgesehen. VGA-Anschluss. Dieser 15-polige Anschluss ist für die PC VGA- Verbindung vorgesehen. 1.3.3 QuickFit-Funktion Die QuickFit Funktion ermöglicht eine Vorschau auf das Dokument- oder Foto-Layout direkt auf dem Bildschirm, ohne Testdrucke anfertigen zu... - Seite 13 Wenn QuickFit aktiviert ist, drücken Sie auf die Steuerungstasten an der Vorderseite, um Einstellungen vorzunehmen. Das QuickFit OSD in der unteren rechten Ecke des Bildschirms wird Sie zum Vornehmen von Auswahlen anleiten. Auf das QuickFit OSD auf dem Bildschirm kann nicht über Antippen zugegriffen werden. Asus-LCD-Monitor der Serie VS229NA/VS229DA...
- Seite 14 Kapitel 1: Übersicht über das Produkt...
-
Seite 15: Anbringen Des Monitorarms/-Fußes
• Halten Sie den Monitorfuß fest, damit der Monitor beim Anpassen des Blickwinkels nicht umkippt. • Der empfohlene Einstellungswinkel beträgt +20˚ bis -5˚. -5 。 to +20 。 -5° bis +20° Es ist normal, dass der Monitor während des Anpassens des Blickwinkels leicht wackelt. Asus-LCD-Monitor der Serie VS229NA/VS229DA... -
Seite 16: Abnehmen Des Halters/Fußes (Für Vesa-Wandmontage)
Abnehmen des Halters/Fußes (für VESA-Wandmontage) Arm und Basis dieses Monitors sind zur Unterstützung der VESA- Wandmontage abnehmbar. So nehmen Sie Arm/Basis ab: Platzieren Sie den Monitor mit der Bildschirmseite nach unten auf einem Tisch. Entfernen Sie die Gummis in den vier Schraubenlöchern (Abbildung 1). Nehmen Sie die Basis ab (Abbildung 2). -
Seite 17: Anschließen Der Kabel
Nach dem Anschließen dieser Kabel können Sie die gewünschte Signalquelle über die Funktion "Eingangswahl" im OSD-Menü auswählen. Einschalten des Monitors Drücken Sie die Ein-/Austaste . Siehe Seite 1-2 für die Position des Stromschalters. Die Betriebsanzeige leucht blau, wenn der Monitor eingeschaltet ist. Asus-LCD-Monitor der Serie VS229NA/VS229DA... - Seite 18 Kapitel 2: Einrichtung...
-
Seite 19: Bildschirmmenü (Osd-Menü)
Ideal zum Betrachten von Fotos und Grafiken vom PCs. • • Lesemodus: Dies ist die beste Wahl zum Lesen. • Dunkelkammer-Modus: Dies ist die beste Wahl bei schwach beleuchteten Umgebungen. Im Standardmodus können Sie die Funktionen „ASCR“, „Sättigung“ und „Schärfe“ nicht anpassen. Asus-LCD-Monitor der Serie VS229NA/VS229DA... -
Seite 20: Kapitel 3: Allgemeine Hinweise
Bildschirms an. • Kontrollen: Passt das Seitenverhältnis auf „Vollbild“ oder „4:3“. • ASCR: Hier können Sie die Funktion ASCR (ASUS Smart Contrast Ratio) ein-/ausschalten. • Position: Hier können Sie die horizontale Position (H-Position) und die vertikale Position (V-Position) des Bildes anpassen. Der Wert kann auf 0 bis 100 gestellt werden. - Seite 21 Position (V-Position) des OSD-Menüs auf 0 bis 100 einstellen. Sie können die OSD-Abschaltzeit auf 10 bis 120 Sekunden einstellen. Sie können die DDC/CI-Funktion aktivieren oder deaktivieren. Sie können den OSD-Hintergrund auf opak bis transparent einstellen. Asus-LCD-Monitor der Serie VS229NA/VS229DA...
- Seite 22 Tastensperre: Aktiviert die Tastensperrfunktion. Durch • 5 Sekunden langes Drücken der MENU-Taste wird die Tastensperrfunktion deaktiviert. • Information: Hier werden Informationen zu dem Monitor angezeigt. • Sprache: Es stehen Ihnen 21 Sprachen zur Auswahl: Englisch, Französisch, Deutsch, Italienisch, Spanisch, Niederländisch, Portugiesisch, Russisch, Tschechisch, Kroatisch, Polnisch, Rumänisch, Ungarisch, Türkisch, Vereinfachtes Chinesisch, Traditionelles Chinesisch, Japanisch, Koreanisch, Thai,...
-
Seite 23: Technische Daten (Vs229Na/Vs229Na-W)
Autom. Einstellung Ja (über Hotkey) Farbtemperaturauswahl 4 Farbtemperaturen Hautfarbtonauswahl 3 Hautfarbtöne Digitaleingang Analogeingang D-Sub Farbe Schwarz (VS229NA), Weiß (VS229NA-W) Betriebs-LED Blau (Ein) / Orange (Standby) Kippen +20˚~ -5˚ VESA-Wandmontage 100 x 100 mm Kensington-Schloss Nennspannung Wechselstrom: 100 - 240 V Stromverbrauch Eingeschaltet: <... -
Seite 24: Technische Daten (Vs229Da/Vs229Da-W)
3.2 T echnische Daten (VS229DA/ VS229DA-W) Bildschirmtyp TFT-LCD Bildschirmgröße 21,5 Zoll-Breitbild (16:9, 54,6 cm) Max. Auflösung 1920 x 1080 Pixelabstand 0,248 mm Helligkeit (i.d.R.) 250 cd/m Kontrastverhältnis (i.d.R.) 3000:1 Kontrastverhältnis (max.) 80.000.000:1 (wenn ASCR aktiviert ist) Betrachtungswinkel (H/V) 178˚/178˚ CR > 10 Anzeigefarben 16,7 M Ansprechzeit 5 ms (grau zu grau) SPLENDID™ Video Enhancement SPLENDID™ Auswahl... -
Seite 25: Fehlerbehebung (Häufig Gestellte Fragen)
OSD-Menü. Das Anzeigebild erscheint • Halten Sie die -Taste zum automatischen verschwommen Anpassen des Bildes zwei bis vier Sekunden lang gedrückt (nur beim VGA-Modus). • Stellen Sie die Phase und den Takt im OSD-Menü ein. Asus-LCD-Monitor der Serie VS229NA/VS229DA... -
Seite 26: Unterstützte Anzeigemodi
Unterstützte Anzeigemodi Auflösung Horizontale Vertikale Frequenz Pixel (MHz) Frequenz Frequenz (kHz) (Hz) 640 x 480 31,5 25,18 640 x 480 35,0 30,24 640 x 480 37,9 31,50 640 x 480 37,5 31,50 720 x 400 31,5 28,32 800 x 600 35,16 36,00 800 x 600... - Seite 27 Asus-LCD-Monitor der Serie VS229NA/VS229DA...
