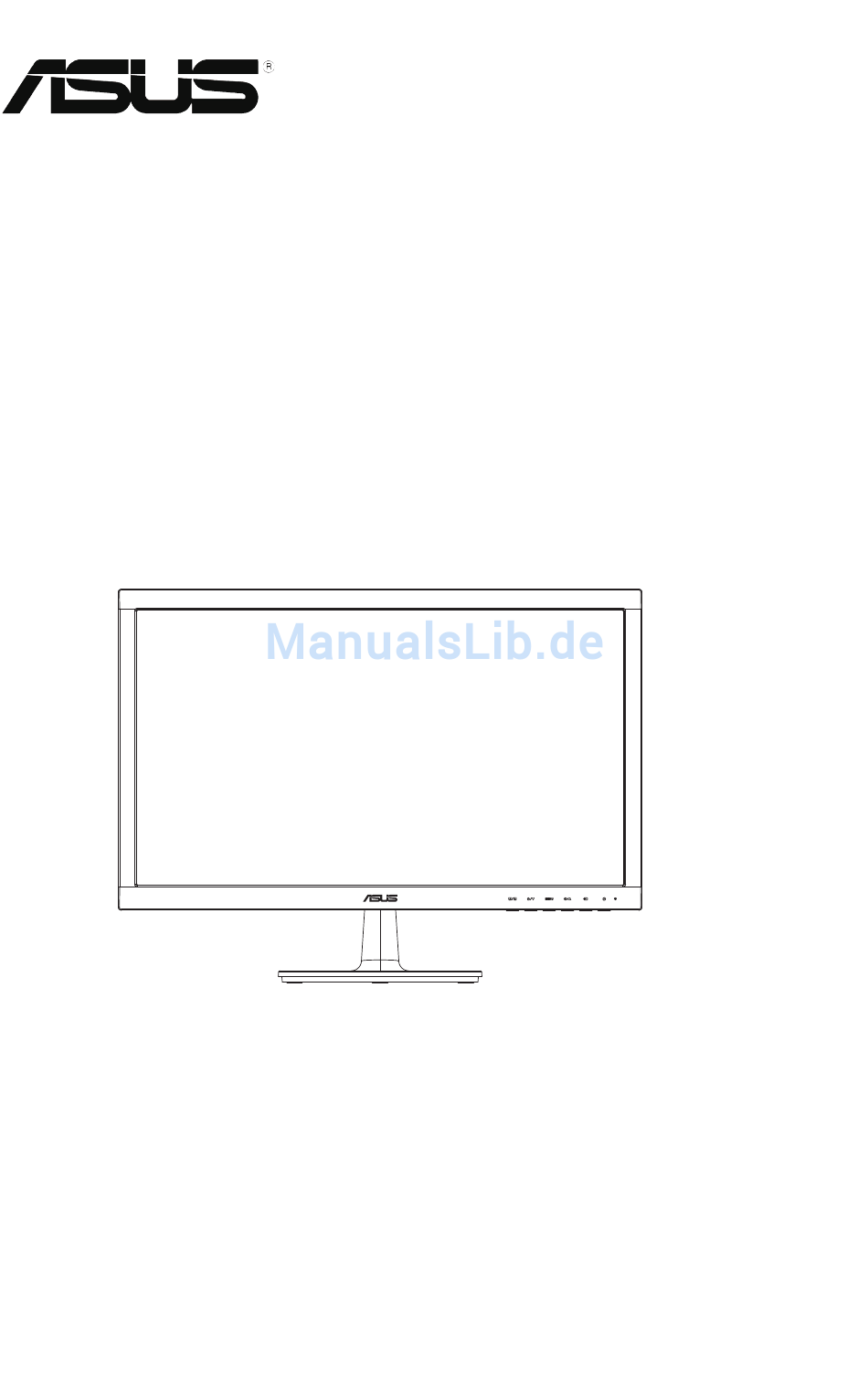

- Seite 1 Serie VS228/VS238 VS247 LCD-Monitor Anwenderhandbuch...
-
Seite 2: Inhaltsverzeichnis
Werkzeug übersetzt werden; ausgenommen hiervon sind Kopien des Käufers für Sicherungszwecke. Die Garantie oder der Service wird unter folgenden Bedingungen nicht verlängert: 1. Das Produkt wird ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder verändert, 2) die Seriennummer des Produkts fehlt oder ist unleserlich. -
Seite 3: Hinweise
Hinweise FCC- (Federal Communications Commission-)Hinweis Dieses Gerät erfüllt Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Voraussetzungen: • Dieses Gerät darf keine Störungen verursachen. • Dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Bestimmungen übereinstimmend befunden. Diese Grenzwerte wurden definiert, um angemessenen Schutz gegen Störungen beim Betrieb in Wohngebieten zu gewährleisten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann, falls nicht in Übereinstimmung mit den Bedienungsanweisungen aufgestellt und verwendet, Störungen der Funkkommunikation verursachen. Allerdings ist nicht gewährleistet, dass es in bestimmten Konfigurationen nicht zu Störungen kommt. Falls diese Ausrüstung Störungen des Radio- oder Fernsehempfangs verursachen sollte, was leicht durch Aus- und Einschalten des Geräts herausgefunden werden kann, wird dem Anwender empfohlen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen: • Neuausrichtung oder Neuplatzierung der Empfangsantenne(n). • Vergrößern des Abstands zwischen Gerät und Empfänger. • Anschluss des Geräts an einen vom Stromkreis des Empfängers getrennten Stromkreis. • Hinzuziehen des Händlers oder eines erfahrenen Radio-/ Fernsehtechnikers. ® Als Energy Star Partner hat unser Unternehmen festgestellt, ® dass dieses Produkt die Richtlinien von Energy Star bez. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise • Es empfiehlt sich, vor dem Aufstellen des Monitors die mitgelieferte Dokumentation aufmerksam durchzulesen. • Um Brände oder einen Stromschlag zu verhindern, darf der Monitor nicht Regen oder Feuchtigkeit ausgesetzt werden. • Versuchen Sie nicht, das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung im Geräteinnern kann zu schweren Verletzungen führen. • Versuchen Sie nicht, das Netzteil selbst zu reparieren. Ziehen Sie einen entsprechend qualifizierten Techniker hinzu oder wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben. • Überprüfen Sie vor Nutzung des Geräts, ob alle Kabel ordnungsgemäß eingesteckt und die Stromkabel nicht beschädigt sind. Wenden Sie sich bei derartigen Schäden sofort an den Händler, bei dem Sie das Gerät erworben haben. • Die Öffnungen und Schlitze oben oder seitlich am Gerätegehäuse dienen der Belüftung. Versperren Sie sie nicht. Stellen Sie das Gerät nie in der Nähe von oder über Heizkörper oder einer anderen Wärmequelle auf, wenn nicht für ausreichende Belüftung gesorgt ist. • Der Monitor sollte nur von der auf dem Etikett angegebenen Stromquelle versorgt werden. Wenn Sie nicht wissen, welche Stromspannung und -stärke bei Ihnen standardmäßig zu finden ist, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben, oder an den für Sie zuständigen Stromversorger. • Verwenden Sie den örtlichen Standards entsprechende Stecker. • Verhindern Sie Überlastungen bei Mehrfachsteckdosen und Verlängerungskabeln; sie lösen u. U. einen Brand oder einen Stromschlag aus. • Vermeiden Sie Staub, Feuchtigkeit und extreme Temperaturen. Stellen Sie den Monitor nicht in einer Umgebung auf, in der mit Feuchtigkeit zu rechnen ist. Stellen Sie das Gerät auf eine stabile Fläche. -
Seite 5: Pflege Und Reinigung
Pflege und Reinigung • Vor Hochheben oder Versetzen des Monitors sollten sämtliche Kabel herausgezogen werden. Halten Sie sich beim Aufstellen des Monitors an die Hinweise zum Anheben des Geräts. Fassen Sie das Gerät beim Heben oder Tragen an den Kanten, nicht am Fuß oder am Kabel. • Reinigung: Schalten Sie den Monitor aus und ziehen Sie das Stromkabel heraus. Reinigen Sie die Oberfläche mit einem fusselfreien, weichen Tuch. Hartnäckige Flecken können mit einem Tuch mit mildem Reinigungsmittel entfernt werden. • Alkohol-oder azetonhaltige Reiniger dürfen nicht verwendet werden. Verwenden Sie einen speziell für LCDs vorgesehenen Reiniger. Sprühen Sie Reiniger nie direkt auf das Display, denn er könnte in das Geräteinnere gelangen und einen Stromschlag verursachen. Folgendes stellt keinen Fehler oder Problem dar: • Bei erstmaligem Gebrauch kann der Bildschirm flackern. Schalten Sie das Gerät am Stromschalter aus und wieder ein, damit das Flackern verschwindet. • Unter Umständen ist das Display unterschiedlich hell; dies hängt vom eingestellten Desktop-Hintergrund ab. • Wenn längere Zeit dasselbe Bild auf dem Display steht, hinterlässt es u. U. ein Nachbild. Dieses Bild verschwindet langsam. Sie können dieses Verschwinden durch Ausschalten des Geräts für mehrere Stunden (am Stromschalter) unterstützen. • Wenn der Bildschirm erlischt, blinkt oder leer bleibt, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben, oder das für Sie zuständige Servicecenter. Versuchen Sie nicht, den Monitor selbst zu reparieren! In diesem Handbuch verwendete Symbole... -
Seite 6: Weitere Informationsquellen
Weitere Informationsquellen Folgende Informationsquellen liefern weitere Hinweise sowie Updates für Produkte und Software: ASUS Web-Sites Die Web-Sites des Unternehmens für die einzelnen Länder liefern aktualisierte Informationen über Hardware und Software von ASUS. Die allgemeine Web-Site: http://www.asus.com Fakultative Dokumentation Das Gerätepaket enthält u. U. vom Händler beigelegte Zusatzdokumentation. Diese ist nicht Teil des Standardpakets. -
Seite 7: Herzlich Willkommen
Herzlich willkommen! ® Besten Dank, dass Sie den ASUS LCD-Monitor der Serie VS228/VS238/ VS247 gekauft haben! Dieser neueste Widescreen LCD-Monitor von ASUS verfügt über ein schärferes, breiteres und helleres Display als seine Vorgänger plus eine Reihe von Funktionen, die das Arbeiten mit dem Gerät noch angenehmer und die Darstellung noch natürlicher machen. Diese Funktionen sorgen für die optimale, augenfreundliche und brillante Bildwiedergabe der Serie VS228/VS238/VS247! Inhalt Das Paket für LCD-Geräte der Serie VS228/VS238/VS247sollte Folgendes enthalten: LCD-Monitor Monitorfuß Kurzbedienungsanleitung 1 x Netzkabel 1 x VGA-Kabel 1 x DVI-Kabel (Bei einigen Modellen) 1 x Garantiekarte Wenn eine der o. a. Komponenten beschädigt ist oder fehlt, wenden Sie sich sofort an den Händler, bei dem Sie das Gerät gekauft haben. ASUS LCD-Monitor VS228, VS238, VS247... -
Seite 8: Zusammenbau Des Monitorfußes
Zusammenbau des Monitorfußes Dies geschieht wie folgt: Befestigen Sie den Fuß am Schwenkarm und drehen Sie die Schraube fest. Sie lässt sich problemlos von Hand festziehen. Stellen Sie einen für Sie bequemen Neigungswinkel ein. Um Schäden am Monitor zu verhindern, sollte der Tisch mit einem weichen Tuch bedeckt werden. Anschließen der Kabel Dies geschieht wie folgt: Schließen Sie die benötigten Kabel gemäß der Anleitung in Kapitel 1.5.2, S. 1-5, an. Kapitel 1: Einführung... -
Seite 9: Einführung
Einführung 1.5.1 Gerätevorderseite Taste • Für automatische Einstellung der optimalen Position, Phase und des Takts; drücken Sie hierfür diese Taste 2-4 Sek. (nur VGA- Modus). ( • Mit dieser Taste schalten Sie zwischen 6 voreingestellten Modi (Landschaft, Standard, Theater, Spiele, Nacht und sRGB) mithilfe der SPLENDID™ Video Enhancement Technology um. Mit dieser Taste beenden Sie überdies das OSD-Menü oder kehren bei aktivem Menü zum vorherigen Menü zurück. ( ASUS LCD-Monitor VS228, VS238, VS247... - Seite 10 Taste • Taste zur Reduzierung des Werts der gewählten Funktion oder zum Ansteuern der nächsten Funktion. • Hiermit wird auch der Kontrast eingestellt. Taste MENU (Menü): • Taste zum Aufrufen des OSD-Menüs. • Mit dieser Taste wird bei aktivem OSD-Menü die markierte Funktion (das Symbol) aufgerufen bzw. ausgewählt. Taste • Taste zur Reduzierung des Werts der gewählten Funktion oder zum Ansteuern der nächsten Funktion. • Hiermit wird auch die Helligkeit eingestellt. Taste für Eingangsauswahl: • Diese Taste gibt es nur bei Modell VS228HR/VS238HR/ VS247HR/VS247HV. • Mit dieser Taste wird zwischen VGA-, DVI- oder HDMI-Eingang umgeschaltet. Einschalttaste/LED für Stromversorgung: • Taste zum Ein- und Ausschalten des Geräts. • Die Farbe der LED hat folgende Bedeutung. Status Bedeutung Blau Bernstein Standby-Modus Kapitel 1: Einführung...
-
Seite 11: Geräterückseite
1.5.2 Geräterückseite AC-Eingang HDMI-Eingang (nur bei Modell VS228HR, VS238HR, VS247HR, VS247HV) DVI-Eingang (nur bei Modell VS22BNE/HR, VS238NR/HR, VS247NR/HR/HV) VGA-Eingang Kopfhörerausgang (nur bei Modell VS228HR, VS238HR, VS247HR, VS247HV) ASUS LCD-Monitor VS228, VS238, VS247... -
Seite 12: Abnehmen Des Schwenkarms/Fußes (Für Vesa-Wandmontage)
Abnehmen des Schwenkarms/Fußes (für VESA-Wandmontage) Der abnehmbare Fuß der LCD-Monitore der Serie VS228/VS238/VS247 ist für VESA-Wandmontage konzipiert. Der Schwenkarm/Fuß wird wie folgt abgenommen: Ziehen Sie die Verriegelung und drehen sie zur Freigabe gegen den Uhrzeigersinn. Entfernen Sie die Basis vom Monitor. Ziehen Sie die Abdeckplatte des Standfußes vorsichtig mit den Fingern ab. Drehen Sie die vier Schrauben, mit denen der Fuß am Monitor befestigt ist, mit einem Schraubenzieher heraus. Nehmen Sie den Fuß vom Monitor ab. • Um Schäden am Monitor zu verhindern, sollte der Tisch mit einem weichen Tuch bedeckt werden. • Halten Sie beim Aufdrehen der Schrauben den Monitorfuß fest. • Das VESA-Wandmontageset (100 x 100 mm) ist nicht im standardmäßigen Lieferumfang enthalten. • Verwenden Sie nur die Wandmontagehalterung mit UL- Prüfzeichen für eine Mindestbelastung für das in der Tabelle aufgeführte Modell (Schraubengröße: M4 x 10 mm). Kapitel 2: Aufbau und Konfiguration... -
Seite 13: Einstellen Des Monitors
Einstellen des Monitors • Für eine optimale Draufsicht sollten Sie direkt auf das Display schauen und dabei den Neigungswinkel des Monitors so einstellen, dass Sie das Display bequehm ansehen können. • Halten Sie während des Einstellens des Winkels den Monitorfuß fest. • Der Monitor verfügt über einen Neigungswinkel zwischen -5˚ und 20˚. -5 ~ 20 ASUS LCD-Monitor VS228, VS238, VS247... -
Seite 14: Osd- (On-Screen Display-)Menü
OSD- (On-Screen Display-)Menü 3.1.1 Konfiguration VS247 Splendid Landschaftsmodus Farbe Standardmodus Bildeinrichtung Theatermodus Eingangswahl Spielmodus System-Einstellungen Nachtmodus sRGB Move Menu Exit Aktivieren Sie das OSD-Menü mit der Taste [MENU] (Menü). Steuern Sie mit und durch die einzelnen Funktionen. Drücken Sie erneut die Taste [MENU] (Menü) zum Markieren und Aktivieren der gewünschten Funktion. Falls die markierte Funktion über ein Untermenü verfügt, drücken Sie erneut und zum Durchgehen der Funktionen des Untermenüs. Drücken Sie erneut die Taste [MENU] (Menü) zum Markieren und Aktivieren der gewünschten Funktion im Untermenü. Mit und können Sie die Einstellungen der gewählten Funktion ändern. Mit beenden Sie das OSD-Menüb. Wiederholen Sie Schritt 2 und 3 zum Einstellen anderer Funktionen. 3.1.2 OSD-Funktionen: Einführung Splendid Diese Funktion enthält 6 Optionen, die Sie nach Bedarf einstellen können. Alle Modi verfügen über eine Funktion zum Zurücksetzen, d. h., Sie können die Einstellung beibehalten oder zum vordefinierten Modus zurückkehren. - Seite 15 • Standardmodus: Empfiehlt sich für Dokumentbearbeitung mit SPLENDID™ Video Enhancement. • Theatermodus: Die Einstellung der Wahl für das Betrachten von Filmen mit SPLENDID™ Video Enhancement. • Spielmodus: Sehr gut geeignet für Games mit SPLENDID™ Video Enhancement. • Nachtmodus: Optimal für Games mit dunkler Szenerie oder das Betrachten von Filmen mit SPLENDID™ Video Enhancement. • sRGB: Diese Option ist ideal für die Anzeige von Fotos und Grafiken auf dem PC. Im Standardmodus sind die Funktionen Sättigung, Hautton, Schärfe und ASCR (ASUS Smart Contrast Ratio/Intelligentes Kontrastverhältnis) nicht vom Anwender einstellbar. Bei sRGB lassen sich die Funktionen Helligkeit, Kontrast, Sättigung, Farbtemp., Hautton, Schärfe und ASCR nicht vom Anwender konfigurieren. Farbe Mit dieser Funktion wählen Sie die gewünschte Bildfarbe. VS247 Splendid Helligkeit Farbe Kontrast Bildeinrichtung Sättigung Eingangswahl Farbtemp. Anwender System-Einstellungen Hautton Natürlich...
- Seite 16 Vollbild ASCR Eingangswahl Position System-Einstellungen Fokus Move Menu Exit • Schärfe: Zum Einstellen der Bildschärfe. Möglich sind Werte zwischen 0 und 100 (die Option ist nur bei Auswahl von „Standardmodus“ im Menü „Splendid“ verfügbar). • Ohne Schlieren (Trace Free): Zur Beschleunigung der Reaktionszeit in der Overdrive-Technologie. Möglich sind Werte zwischen 0 und 100. (VS247HR) • Kontrollen: Die Optionen für das Seitenverhältnis: „Vollbild“ , „4:3” und „Over Scan” (“Over Scan” ist nur bei HDMI-Eingangssignal verfügbar). • ASCR: Wählen Sie EIN bzw. AUS zum Aktivieren bzw. Aktivieren des dynamischen Kontrastverhältnisses. (ASCR: ASUS Smart Contrast Ratio. Diese Funktion ist im „Standardmodus” deaktiviert.) • Position: Zum Einstellen der horizontalen (H-Position) und der vertikalen (V-Position) Position des Bilds. Möglich sind Werte zwischen 0 und 100 (nur bei VGA-Eingangssignal verfügbar). • Fokus: Funktion zum Verringern des vertikalen und horizontalen Zeilenrauschens; hierbei werden (Phase) und (Takt) getrennt eingestellt. Möglich sind Werte zwischen 0 und 100 (nur bei VGA- Eingangssignal verfügbar). Kapitel 3: Allgemeines...
-
Seite 17: Systemeinstellungen
Splendid Splendid Demo Mode Farbe Lautstärke Bildeinrichtung ECO Mode Eingangswahl OSD-Einstellungen System-Einstellungen Sprache Deutsch Information Move Menu Exit Seite 1/2: VS247 Splendid Fabrikseinst Farbe Bildeinrichtung Eingangswahl System-Einstellungen Move Menu Exit Seite 2/2: • Splendid Demo Mode: Hiermit wird die Funktion "Splendid" im Demomodus ausgeführt. ASUS LCD-Monitor VS228, VS238, VS247... - Seite 18 • Lautstärke: Zum Einstellen der Lautstärke des Kopfhörers. Möglich sind Werte zwischen 0 und 100. (nur bei Modell VS228HR, VS238HR, VS247HR, VS247HV) • ECO Mode: Zum Aktivieren des Stromsparmodus. Bei aktivem Ökomodus (ECO = ON) lassen sich einige Graustufen u. U. nicht unterscheiden. Die Helligkeit ist bei diesem Modus niedriger als bei einem Kontrastverhältnis von 100. • OSD-Einstellungen: Zum Einstellen der horizonalen (H-Position) und der vertikalen (V-Position) Bildposition, der OSD- Abschaltzeit, von DDC/CI (Display Data Channel (serieller Bus für Parameterabfrage), Common Interface (für Selbstkalibrierung des Monitors)) und Transparenz des OSD-Bildschirms. • Sprache: Zur Auswahl der Sprache für das OSD-Menü; möglich sind Englisch, Französisch, Deutsch, Spanisch, Italienisch, Holländisch, Russisch, traditionelles und vereinfachtes Chinesisch sowie Japanisch. • Information: Hier wird der Eingangstyp, die Auflösung, die horizontale und die vertikale Frequenz sowie der Modellname des Geräts angezeigt. • Fabrikseinst: Mit „Ja“ werden alle Einstellungen auf die werksseitigen Standardvorgaben zurückgesetzt. Kapitel 3: Allgemeines...
-
Seite 19: Technische Daten
VS228DR: Nein HDMI-Eingang (HDMI 1.3) Nein VS228HR: Ja VS228DE: Nein VS228DR: Nein DVI-Eingang VS22BNE: Ja VS228HR: Ja D-Sub-Eingang Stromverbrauch bei Betrieb Betrieb < 21.1 W* Hinweis * Basiert auf Energy Star 6.0-Standards Stromsparmodus < 0.5 W Strom ausgeschaltet < 0.5 W Neigungswinkel -5° ~ +20° VESA-Wandmontage ja (100 mm x 100 mm) Abmessungen GerätPhys. 514 x 386 x 200 mm (B X H x T) Abmessungen Verpackung 566 x 443 x 130 mm (B x H x T) Nettogewicht (gesch.) 3,8 kg Bruttogewicht (gesch.) 5,9 kg Nettogewicht (gesch.) Spannung WS 100-240 V (Diffusionsspannung) ASUS LCD-Monitor VS228, VS238, VS247... - Seite 20 Modell VS238HR VS238NR Display-Größe 23 Zoll, 58,4 cm Max. Auflösung 1920 x 1080 (Full High Definition/FHD) Hintergrundlicht-Technologie LED-Hintergrundlicht-Technologie Helligkeit (typisch) 250 cd/m Eigenkontrastverhältnis 1000:1 (typisch) Blickwinkel (CR = 10) ≧170°(H) / ≧160°(V) Anzeigefarben 16,7 Mio Reaktionszeit 5 ms Kopfhörer Nein Ton von HDMI Nein HDMI-Eingang (HDMI 1.3) Nein DVI-Eingang D-Sub-Eingang Stromverbrauch bei Betrieb Betrieb < 22 W* Hinweis * Basiert auf Energy Star 6.0-Standards Stromsparmodus < 0.5 W Strom ausgeschaltet < 0.5 W Neigungswinkel -5° ~ +20° VESA-Wandmontage ja (100 mm x 100 mm) Abmessungen GerätPhys.
- Seite 21 5 ms VS247HV: 5 ms Kopfhörer Nein Ton von HDMI Nein HDMI-Eingang (HDMI 1.3) Nein DVI-Eingang D-Sub-Eingang Stromverbrauch bei Betrieb Betrieb < 22.7 W* Hinweis * Basiert auf Energy Star 6.0-Standards Stromsparmodus < 0.5 W Strom ausgeschaltet < 0.5 W Neigungswinkel -5° ~ +20° VESA-Wandmontage ja (100 mm x 100 mm) Abmessungen GerätPhys. 562 x 411 x 200 mm (B X H x T) Abmessungen Verpackung 618 x 469 x 130 mm (B x H x T) Nettogewicht (gesch.) 4,4 kg Bruttogewicht (gesch.) 6,8 kg Nettogewicht (gesch.) Spannung WS 100-240 V (Diffusionsspannung) ASUS LCD-Monitor VS228, VS238, VS247...
-
Seite 22: Problembeseitigung (Faq)
Problembeseitigung (FAQ) Problem Lösungsvorschlag Strom-LED leuchtet NICHT • Drücken Sie , um festzustellen, ob der Monitor eingeschaltet ist. • Überprüfen Sie, ob das Stromkabel richtig am Monitor und der Wandsteckdose eingesteckt ist. Die Strom-LED leuchtet • Überprüfen Sie, ob PC und Monitor eingeschaltet bernsteinfarben, doch auf dem sind. Display ist nichts zu sehen. • Überprüfen Sie, ob das Signalkabel ordnungsgemäß am Monitor und am PC eingesteckt ist. • Sehen Sie nach, ob Pins im Signalkabel verbogen sind. • Schließen Sie den PC an einen anderen Monitor an, um herauszufinden, ob der PC ordnungsgemäß funktioniert. Das angezeigte Bild ist zu hell • Ändern Sie im OSD-Menü die Werte für Kontrast oder zu dunkel. und Hellligkeit. Das Bild ist nicht ordnungsgemäß • Drücken Sie 2 Sek. die Taste ; hiermit wird das zentriert, zu groß oder zu klein. Bild automatisch positioniert. -
Seite 23: Unterstützte Taktwerte
50Hz 28,125KHz 1920 x 1080i 59,94 / 60Hz 33,716 / 33,75KHz 1920 x 1080P 50Hz 56,25KHz 1920 x 1080P 59,94 / 60Hz 67,433 / 67,5KHz * Die nicht oben aufgelisteten Modi werden u. U. nicht unterstützt. Für optimale Auflösung empfiehlt sich ein in den obigen Tabellen aufgeführter Modus. 3-10 ASUS LCD-Monitor VS228, VS238, VS247...
