Inhaltszusammenfassung für Amewi Sonic 2007

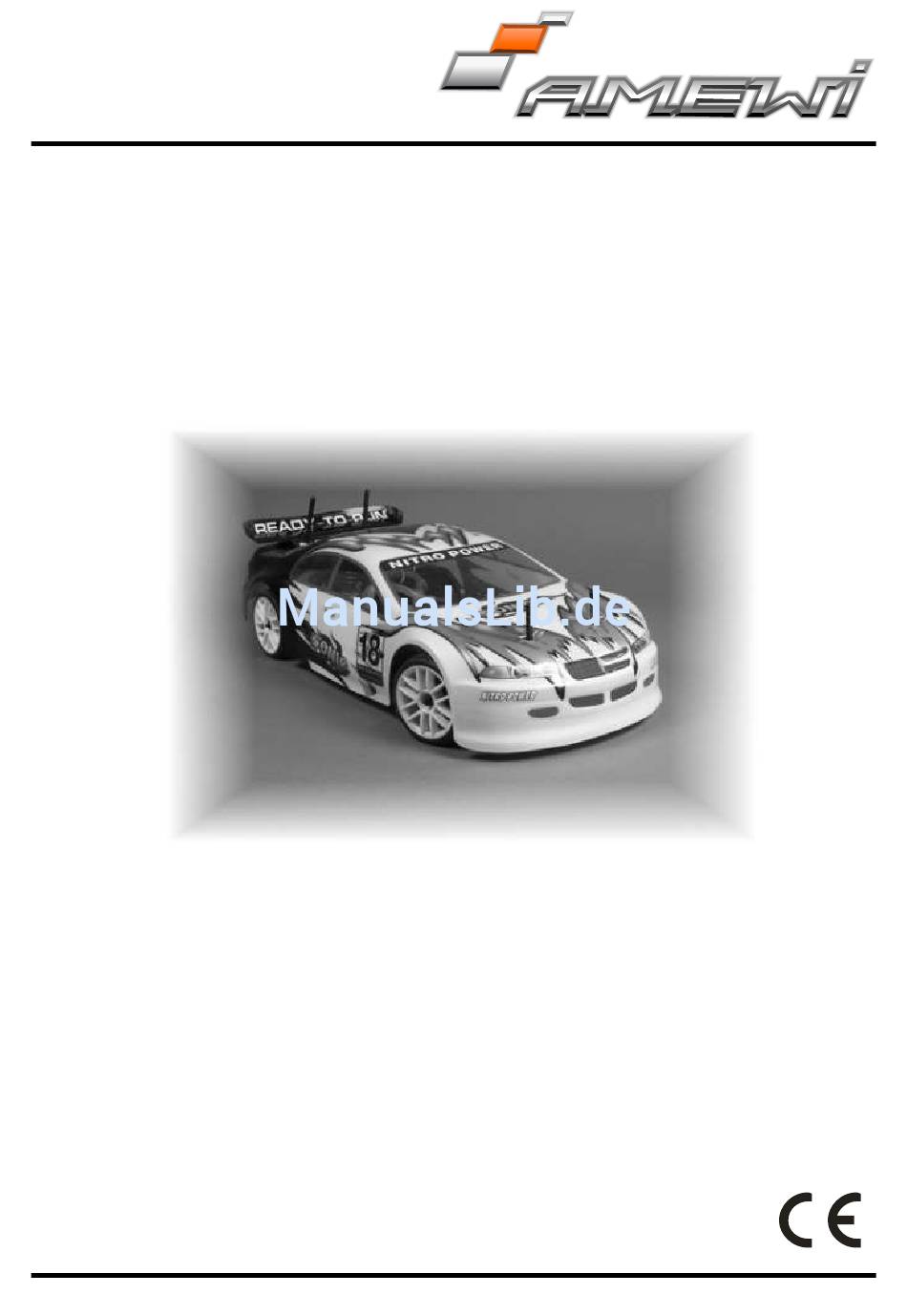

- Seite 1 Sonic 2007 M 1:10 RC Nitro Car 3,0 ccm Art. Nr.: 21039 Bedienungsanleitung...
- Seite 2 Sehr geehrter Kunde, sehr geehrte Kundin, Wir bedanken uns für den Kauf des RC-Cars der Firma AMEWI. Mit diesem Modell haben Sie ein Produkt erworben, welches nach dem heutigen Stand der Technik gefertigt wurde. Das Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.
-
Seite 3: Benötigtes Zubehör
Motor: 18 CXP Hochleistungsmotor Verschiedene Dämpferpositionen zum Anpassen des Setups Extra großer Tank Verstellbare Halterung für die Karosserie On-Road Reifen für Aluminium Öldruckstoß- optimalen Griff dämpfer für optimale Dämpfung Abgedichtete Empfängerbox zum Schutz von Wasser, Stabiler Stoßfänger Staub und Treibstoff ©AMEWI... - Seite 4 Je höher der Ausschlag, desto sensibler reagiert die Lenkung auf die Steuersignale. Trimmfunktion Lenkung: Mit diesem Regler stellen Sie die Neutralstellung des Lenkservos ein. Trimmfunktion Gas/Bremse: Mit diesen Regler stellen Sie die Neutralstellung des Gasservos ein. Reverse Funktion: Mit diesen Regler wird die Drehrichtung des Servos umgekehrt. ©AMEWI...
- Seite 5 Fahren Sie nicht durch Wasser, Schlamm, nasses Grass oder Schnee, die RC Komponente sind nicht Wasserdicht! Lassen Sie die Fernbedienung und den Empfänger stets eingeschaltet, wenn der Motor läuft! Ausschalten: zuerst den Motor, dann den Empfänger und zuletzt die Fernbedienung ausschalten! Anschlußdiagramm Ablaufdiagramm Lenkservo Lenkung Fahrer Sender Empfänger Gas-/Bremsservo Motor Differential Empfängerakku ©AMEWI...
-
Seite 6: Aufbau Des Motors
Der Ölanteil im Treibstoff sorgt für die Schmierung des Motors. Der Motor ist damit selbstschmierend. Verwenden Sie zum Betrieb Ihres Modells ausschließlich den im Fachhandel erhältlichen Modelltreibstoff. - Für Motoren bis 2,5 cm³ Triebstoff mit 16% Nitromethananteil - Für Motoren ab 2,5 cm³ Treibstoff mit 25% Nitromethananteil ©AMEWI... -
Seite 7: Starten Des Motors
Bei jeder Inbetriebnahme müssen die Einstellungen der Trimmung der Servos kontrolliert und ggf. verändert werden. Vermeiden Sie häufiges Langsamfahren mit schleifender Kupplung. Vermeiden Sie zu „magere“ Vergasereinstellung, es könnte zu Überhitzung des Motors führen. Fahren Sie niemals ohne Luftfilter. ©AMEWI... -
Seite 8: Wartung Und Entsorgung
Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (Bezeichnung steht auf Batterie/Akku z.B. unter den links abgebildeten Mülltonnen-Symbolen). Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden. Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz. ©AMEWI... -
Seite 9: Fehlerbehebung
Schwungscheibe ist lose Ziehen Sie die Schwungscheibenbefestigung nach Federn für Kupplungsbacken abgenutzt oder kaputt Tauschen Sie die Federn aus Kupplung trennt nicht Hauptzahnrad defekt Ersetzen Sie das Hauptzahnrad Modell läuft nicht Kaputte Zahnräder in den Differenzialen Ersetzen Sie die Zahnräder ©AMEWI... - Seite 10 Montageanleitung Lenkungssystem 02074 02074 02074 02075 02190 02025 02025 02075 02025 02025 02025 02025 Öldruckstoßdämpfer ©AMEWI...
- Seite 11 4- 02139 17- 02043 5- 02076 18- 02043 6- 02041 19- 02006 7- 02067 20- 02090 8- 02040 21- 02043 9- 02076 22- 02044 10- 02054 23- 02044 11- 02045 24- 02044 12- 02045 25- 02093 13- 02045 26- 02034 ©AMEWI...
-
Seite 12: Explosionszeichnung
Explosionszeichnung ©AMEWI... - Seite 13 Ersatzteile 02003 02004 02011 02016 02024 02026 02028 02029 02030 02031 02032 02034 02036 02037 02039 02044 Ø7/Ø4/Ø2,5/Ø2,3 02046 02047 02048 02049 02055 02057 02058 02060 ©AMEWI...
- Seite 14 Ersatzteile 02063 02065 02066 02068 02070 02071 02072 02073 02074 02075 02013 02014 02015 02017 02027 02038 02056 02059 02001 02002 02003T 02005 02033 02078 ©AMEWI...
- Seite 15 02082 Ø15xØ10x4 Ø5xvØ10x4 3x10 02083 02084 02085 02086 3x12 3x18 2x10 02087 02088 02089 02090 3x10 3x14 3x15 3x25 02092 02093 02094 02095 3x10 M3x10 M3x28 M3x8 02096 02097 02098 02099 3x10 3x14 M3x4 M4x4 02100 02101 02102 02103 ©AMEWI...
- Seite 16 Ersatzteile 02138 02139 02155 02176 Ø15xØ10x4 Ø10xØ5x4 6V 350mAh 3x12 02177 02178 02179 02180 3x12 3x14 3x16 02181 02043 02184 03027 3x15 3x12 02007 02008 02009 02010 02012 02021 02022 02035 02042 02051 02052 02061 ©AMEWI...
- Seite 17 02064 02077 02018 02019 02020 02040 02041 44 Zähne 39 Zähne 02050 02067 02069 02076 02054 02045 020372 02006 02023 02025 Die Ersatzteile zu diesem Produkt können Sie über unsere Partner, die Händlerliste finden Sie bei www.amewi.com unter ERSATZTEILE. ©AMEWI...
