Verwandte Anleitungen für Rollei Actioncam 410
Inhaltszusammenfassung für Rollei Actioncam 410

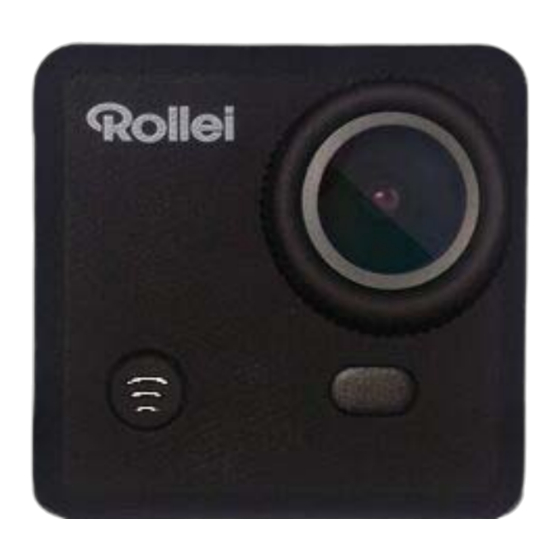

- Seite 1 Rollei Action Camera 410 Benutzerhandbuch ...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhalt Inhaltsverzeichnis ....................1 Sicherheitshinweise....................2 Verpackungsinhalt ....................3 Schematische Produktansicht ................4 Schematische Darstellung Fernbedienung ............5 Setup der Rollei Actioncam 410 ................6 Video‐Modus......................7 Videoeinstellungen ....................8 Allgemeine Einstellungen ...................10 Bildmodus ......................14 Bedienung der Rollei Actioncam 410..............17 Wiedergabemodus.....................19 WLAN‐Setup .......................20 Speicherungs‐ und Anzeigeoptionen..............22 Installieren der Rollei Actioncam 410 in das Unterwassergehäuse ....23 FAQ ........................24 Spezifikationen ....................25 Systemanforderungen ..................26 Erklärung ......................26 Lizenzerklärung....................27 ... -
Seite 3: Sicherheitshinweise
● Halten Sie die Kamera von Wasser und anderen Flüssigkeiten entfernt (es sei denn, sie wird im Unterwassergehäuse verwendet). Hantieren Sie die Rollei Actioncam 410 nicht mit nassen Händen (es sei denn, sie wird im Unterwassergehäuse verwendet). Dies kann zu Fehlfunktionen der Kamera führen. ● Laden Sie den Akku über den Micro‐USB‐Anschluss auf. ... -
Seite 4: Verpackungsinhalt
Bitte stellen Sie sicher, dass die Verpackung des Geräts die folgenden Inhalte aufweist: A Rollei Actioncam 410 F Flache Halterung B Fernbedienung für Handgelenk G Stativ ... -
Seite 5: Schematische Produktansicht
Schematische Produktansicht A WLAN‐Aktivierung (unten auswählen) F POWER (und Menü) B LED Betriebsanzeige G USB‐Schnittstelle C LCD‐Bildschirm H Micro‐SD‐Kartenanschluss D AUSLÖSER (Menüauswahl) I Mini‐HDMI‐Schnittstelle E Mikrofon J Austauschbarer Li‐Akku Front Rückseite ... -
Seite 6: Schematische Darstellung Fernbedienung
Schematische Darstellung Fernbedienung Bitte beachten Sie: Mit der Fernbedienung können Sie die Kamera nicht einschalten. Bitte stellen Sie sicher, dass die Kamera eingeschaltet ist, bevor Sie die Fernbedienung benutzen. A LED‐Anzeigen B Foto aufnehmen C Video aufnehmen D Ausschalten E Micro‐USB‐Ladeanschluss auf der Rückseite der Fernbedienung Halten Sie zum Ausschalten der Kamera die „Aus”‐Taste 4 Sek. lang gedrückt. Um die Fernbedienung zu verwenden, koppeln sie diese bitte zunächst, bevor Sie die Kamera einschalten. ... -
Seite 7: Setup Der Rollei Actioncam 410
● Die WLAN‐Funktion und Fernbedienung können nicht gleichzeitig verwendet werden. Setup der Rollei Actioncam 410 Schalten Sie die Kamera an. Halten Sie die Ein‐/Aus‐Taste für einige Sekunden gedrückt. Wenn die Kamera eingeschaltet ist, erscheint das Rollei‐Logo auf dem Bildschirm und die drei LEDs leuchten rot auf. Die Kamera befindet sich jetzt im Video‐Modus. ... -
Seite 8: Video-Modus
Rote LED‐Kontrolllampe Rote LED‐Kontrolllampe Rote LED‐Kontrolllampe Video‐Modus Anzeige im Video‐Modus Sobald die Kamera eingeschaltet wird, schaltet sie standardmäßig in den Videoaufnahme‐Modus. Drücken Sie die Taste „AUSLÖSER“ zum Starten der Aufnahme. Wenn die Aufnahme beginnt, sehen Sie die roten Kontrollleuchten aufblinken. ... -
Seite 9: Videoeinstellungen
„AUSLÖSER“. Um in das Einstellungsmenü zu gelangen, drücken Sie die EIN‐/AUS‐Taste (drücken und sofort loslassen, bei zu langem Drücken wird die Kamera ausgeschaltet). Hinweis: Das Setup‐Menü ist abhängig vom derzeit aktiven Modus. Wenn der Video‐Modus aktiv ist, zeigt es Videoaufnahmeeinstellungen an bzw. Bildaufnahmeeinstellungen, wenn der Bild‐Modus aktiv ist. ... - Seite 10 ● 1080P 60fps ● 1080P 30fps ● 720P 120fps ● 720P 60fps Video Schleife Diese Einstellung erlaubt dem Benutzer, die Aufnahmedauer festzulegen. ● „AUS“ ‐ in diesem Modus erzeugt die Kamera alle 25 Min. eine neue Datei. ● „1 Min.“ ‐ in diesem Modus erzeugt die Kamera alle 1 Min. eine neue Datei. ● „3 Min.“ ‐ in diesem Modus erzeugt die Kamera alle 3 Min. eine neue Datei. ● „5 Min.“ ‐ in diesem Modus erzeugt die Kamera alle 5 Min. eine neue Datei. Weissabgleich Die werkseitige Voreinstellung ist Auto. Wenn Sie Auto ausschalten, muss der Weissabgleich bei sich verändernden Lichtverhältnisse manuell angepasst werden. Außerdem stehen die folgenden voreingestellten Modi zur Verfügung: ...
-
Seite 11: Allgemeine Einstellungen
Datumstempel ● „Aus“: Ausschalten der Datumstempelanzeige auf Aufnahmen. ● „Datum“: Anzeigen des Datums auf Aufnahmen. ● „Datum & Zeit“: Anzeigen des Datums & der Uhrzeit auf Aufnahmen. Allgemeine Einstellungen Anzeige für Allgemeinen Einstellungen (Seite 1) Dies erlaubt dem Benutzer, die allgemeinen Geräteeinstellungen anzupassen. Um allgemeine Einstellungen festzulegen, gehen Sie zuerst ins Menü Einstellungen durch Drücken der EIN‐/AUS‐Taste und halten Sie dann die Taste "AUSLÖSER" für 3 Sek. gedrückt. Navigation: Verwenden Sie zur Navigation die WLAN‐Taste, zur Eingabe/Bestätigung der Auswahl die Taste „AUSLÖSER“ und die EIN‐/AUS‐Taste um zurückzukehren. Auto LCD Aus Dadurch wird bestimmt, ob die LCD‐Anzeige automatisch nach 1 Min., 3 Min. ... - Seite 12 oder 5 Min. ausgeschaltet wird. Drücken Sie eine beliebige Taste, um den Bildschirm zu aktivieren. Wählen Sie „AUS“, um den Bildschirm immer auf AN geschaltet zu lassen. Auto. Ausschalten Einstellen der Automatischen Ausschaltfunktion. Datum & Zeit Dies erlaubt dem Benutzer, Datum & Zeit anzupassen. Hinweis: Verwenden Sie die WLAN‐Taste, um das Datum und die Uhrzeit zu ändern, benutzen Sie die Taste „AUSLÖSER“ zum Bestätigen. Das Datum wird im Format Jahr/Monat/Tag eingegeben. Die Uhrzeit basiert auf einer 24‐Stunden‐Anzeige. ...
-
Seite 13: Monitor Drehen
Allgemeiner Einstellungsmodus (Seite 2) Monitor drehen Dient zur Drehung des Bildschirms. Zeitraffer Dieses Feature erlaubt Ihnen die Intervalle/Frequenz festzulegen, mit der ein Einzelbild erfasst wird. Sie können die Zeitfrequenz hier einstellen. System ● Zurücksetzen auf Werkseinstellungen: zum Zurückzusetzen der Kamera auf die Werkseinstellungen. ● Systeminfo: zur Überprüfung der Firmware‐Version. ● Karteninfo: zum Anzeigen der SD‐Karteninformationen. Wi‐Fi Passwort Einrichten Ihres neues Wi‐Fi Passworts. Hinweis: Das Wi‐Fi Passwort ist standardmäßig: „1234567890“. ... - Seite 14 Verwenden Sie die Wi‐Fi Taste zum Navigieren und bestätigen Sie mit der Taste „AUSLÖSER“. Wi‐Fi SSID Einrichten Ihres neuen Wi‐Fi Namens. Hinweis: Verwenden Sie die WLAN‐Taste zum Navigieren und bestätigen Sie mit der Taste „AUSLÖSER“. Der Name wird im Format "Wi‐Fi_CAM_000" eingegeben. Sie können nur die letzten drei Zahlen ändern, die durch zyklische Nummern angezeigt werden. Allgemeiner Einstellungsmodus (Seite 3) Format Dient zur Formatierung der Karte. Das Anwenden der Formatierung löscht alle Daten auf der Karte unwiderruflich. ...
-
Seite 15: Bildmodus
Bildmodus Dieser Modus erlaubt Benutzern das Aufnehmen von Bildaufnahmen. Anzeige für Bildmodus Zur Aktivierung dieses Modus: ● Schalten Sie die Kamera ein. ● Halten Sie die Taste "AUSLÖSER" für 3 Sek. gedrückt. ● Sie werden P ( ) am oberen linken Bildschirmrand angezeigt bekommen. ● Drücken Sie die Taste „AUSLÖSER“, um die Momentaufnahme festzuhalten. Bildeinstellungen Anzeige für Bildeinstellung 1 ... -
Seite 16: Auflösung
Um in das SETUP‐Menü für Bildeinstellungen zu gelangen, drücken Sie die EIN‐/AUS‐Taste (drücken und sofort loslassen, bei zu langem drücken wird die Kamera ausgeschaltet). Auflösung Zur Einstellung der Bildauflösung. Qualität Zur Einstellung der Bildqualität. Messung Der Lichtmessungs‐Modus bezieht sich auf die Art und Weise, in der eine Kamera die Belichtung bestimmt. ... - Seite 17 Anzeige für Bildeinstellung 2 Belichtung Dies erlaubt dem Benutzer, den Belichtungswert festzulegen. Selbstauslöser Damit können Benutzer den Timer zur automatischen Aufnahme einstellen. Datumstempel ● „Aus“: Ausschalten der Datumsstempelanzeige auf Aufnahmen. ● „Datum“: Anzeigen des Datums auf Aufnahmen. ● „Datum & Zeit“: Anzeigen des Datums & der Uhrzeit auf Aufnahmen. ...
-
Seite 18: Bedienung Der Rollei Actioncam 410
Bedienung der Rollei Actioncam 410 Vorbereitung Aufladen des Akkus Vor der ersten Verwendung der Rollei Actioncam 410, sollten Sie den Akku vollständig aufladen. Verfahrensweise: 1. Schließen Sie Rollei Actioncam 410 an einen Computer (oder andere USB‐Stromquelle) an, mithilfe des USB‐Kabels (mitgeliefert). 2. A: Wenn die Kamera beim Aufladen eingeschaltet ist, leuchten 3 ... -
Seite 19: Videoaufnahme
● Es gibt nur eine richtige Position, in der die Micro‐SD‐Karte in den Steckplatz eingesetzt werden kann. Üben Sie keinen Druck auf die die Karte aus, um diese in den Kartensteckplatz einzusetzen, da dies sowohl die Karte als auch die Kamera beschädigen kann. ● Es wird empfohlen, neue Karten zu formatieren, die zuvor in anderen Kameras verwendet wurden. Formatieren der Micro‐SD‐Karte: Hinweis: Die Formatierung der Karte wird alle Inhalte dauerhaft löschen. Videoaufnahme Sobald die Kamera eingeschaltet wird, schaltet sie standardmäßig in den Videoaufnahme‐Modus. ... -
Seite 20: Wiedergabemodus
Wiedergabemodus Navigation: Verwenden Sie zur Navigation die WLAN‐Taste, zur Eingabe/Bestätigung der Auswahl die Taste „AUSLÖSER“ und die EIN‐/AUS‐Taste um zurückzukehren. Der Wiedergabemodus ermöglicht Ihnen, die aufgezeichneten Videos & Bilder anzusehen. Öffnen Sie zunächst den Bildmodus, dann halten Sie die Taste „AUSLÖSER“ für 3 Sek. gedrückt. Um ein aufgezeichnetes Video anzusehen, gehen Sie auf „VIDEO“ und wählen Sie die Datei aus. Um ein Bild zu betrachten, gehen Sie auf „BILD“. Um eine Videoaufnahmeschleife anzusehen, gehen Sie auf „SCHLEIFE“. ... -
Seite 21: Wlan-Setup
WLAN‐Setup Die Rollei Actioncam 410 ermöglicht eine volle Kamerasteuerung, Live‐Vorschau und Wiedergabe von Fotos und Videos auf den meisten Smartphones und Tablets. 1. Laden Sie die App "Rollei 400/410" von "Google Play" oder von Apple aus dem "App Store" herunter. Rollei 400/410 2. Aktivieren Sie das WLAN an der Rollei Actioncam 410, durch Drücken der ... - Seite 22 3. Unter den WLAN‐Einstellungen auf Ihrem Handy, bekommen Sie „Wi‐Fi_CAM_000“ in der Liste der verfügbaren Drahtlosnetzwerke angezeigt. Hinweis: Sie können den WLAN‐Namen unter Menüeinstellungen ändern. 4. Verbinden Sie Ihr Telefon mit „Rollei 400/410“ über WLAN. 5. Das standardmäßige WLAN‐Passwort für die Rollei Actioncam 410 lautet: „1234567890“ Hinweis: Sie können das WLAN‐Passwort unter Menüeinstellungen ändern. 6. Öffnen Sie die App „Rollei 400/410“ Wichtig: Bevor Sie die Kamera über WLAN anschließen, müssen Sie die App „Rollei 400/410“ auf Ihr Smartphone oder Tablet herunterladen. Darstellung des APP‐Menüs Batterieanzeige Videoauflösung Einstellungen Wiedergabemodus Schalter Foto‐/Video‐Modus Aufnahme...
-
Seite 23: Speicherungs- Und Anzeigeoptionen
Hinweis: Um die aufgezeichneten Videos auf dem Handy anzusehen, müssen Sie diese zuerst herunterladen. Speicherungs‐ und Anzeigeoptionen Übertragen von Dateien auf den PC Verwenden Sie das mitgelieferte USB‐Kabel (J), um die Kamera an den Computer anzuschließen. Die LCD‐Anzeige der Kamera wird das MSDC‐Symbol anzeigen und Ihr Computer wird die Kamera als ein externes Speichergerät erkennen. Alternativ können Sie die Micro‐SD‐Karte entfernen und ein Kartenlesegerät (nicht im Lieferumfang enthalten) verwenden, um das gleiche Ergebnis zu erzielen. ... -
Seite 24: Installieren Der Rollei Actioncam 410 In Das Unterwassergehäuse
Installieren der Rollei Actioncam 410 in das Unterwassergehäuse Die Rollei Actioncam 410 ist dafür entworfen im Unterwassergehäuse (C) verwendet zu werden. Vor dem Einsetzen der Rollei Actioncam 410 in das Gehäuse, wählen Sie den Video‐ oder Bild‐Modus aus. Hinweise: ● Stellen Sie sicher, dass das Gehäuse trocken und sauber ist. ● Setzen Sie Rollei Actioncam 410 ein. Stellen Sie sicher, dass das Objektiv ... -
Seite 25: Faq
FAQ F: Warum blinken die roten LEDs auf？ A. Der Akkustand ist niedrig. Sie müssen die Kamera aufladen. F: Die Rollei Actioncam 410 lässt sich nicht einschalten. Wieso? A. Der Akku ist leer. Sie müssen den Akku aufladen (vollständiges Aufladen eines leeren Akkus dauert ca. 5 Stunden). F: Die Rollei Actioncam 410 schaltet sich automatisch ab. Wieso? A: Der Akku ist leer oder Sie haben automatisches Ausschalten festgelegt. F: Videos und Bilder sind unscharf. Wieso? A: Das Objektiv ist verschmutzt. Reinigen Sie das Objektiv. F: Die Rollei Actioncam 410 wird vom Computer nicht erkannt. Wieso? A: Versuchen Sie ein anderes USB‐Kabel oder einen anderen USB‐Anschluss zu verwenden. ... -
Seite 26: Spezifikationen
Spezifikationen Wasserdichtigkeit bis zu 30 m (mit Unterwassergehäuse) Sensor 3,0 Megapixel CMOS‐Sensor Video: 1080p@60fps, 1080p@30fps, 720p@120fps, 720p@60fps Auflösung Bildaufnahme: 4 Megapixel (12 Megapixel interpoliert) Speichertyp Micro‐SD‐Karte bis zu 32GB (nicht im Lieferumfang enthalten) Objektiv 150°‐Ansicht Festobjektiv Blende F/2.8 Objektivfokus 0,5 m bis unendlich Verschlusszeit 1/30 bis 1/2000 Sek. Videoaufnahmeschleife AUS / alle 1 Min. / alle 3 Min. / alle 5 Min. Empfindlichkeit automatisches ISO 100‐200 Mikrofon eingebaut Display 2 Zoll TFT‐LCD Video: MOV H.264 Format Standbild: JPEG Spannungsversorgung 3.7 V / 1000 mAh austauschbarer Li‐Akku Lebensdauer der Video: ca. 1,5 Stunden ohne WLAN Batterie Abmessungen 54 x 37 x 51 mm Gehäuse 49.5 x 76 x 84 mm ... -
Seite 27: Systemanforderungen
High‐Speed‐USB 2.0 Erklärung Hiermit erklärt der Hersteller, dass in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der folgenden Europäischen Richtlinien die CE‐Kennzeichnung an der Rollei Actioncam 400 angebracht wurde: 2011/65/EG RoHs‐Richtlinie 2004/108/EG Niederspannungsrichtlinie 1999/5/EG R & TTE‐Richtlinie ... -
Seite 28: Lizenzerklärung
Zu dieser Software wurden für das vorliegende Produkt gerätespezifische Anpassungen vorgenommen. Den Quelltext der in dem vorliegenden Produkt implementierten Software erhalten Sie auf Anfrage an die E‐Mail‐Adresse info@rollei.com zugesandt. In diesem Fall müssen Ihre E‐Mail‐Angaben enthalten, um welches Produkt es sich handelt unter weiterer Angabe der Seriennummer, einen ... - Seite 29 Bezugsquelle, soweit die gewerbliche Bezugsquelle das Produkt direkt von uns bezogen hat oder unter Zwischenschaltung ausschließlich gewerblicher Zwischenhändler. ...
