Inhaltszusammenfassung für Ress 5" Mini

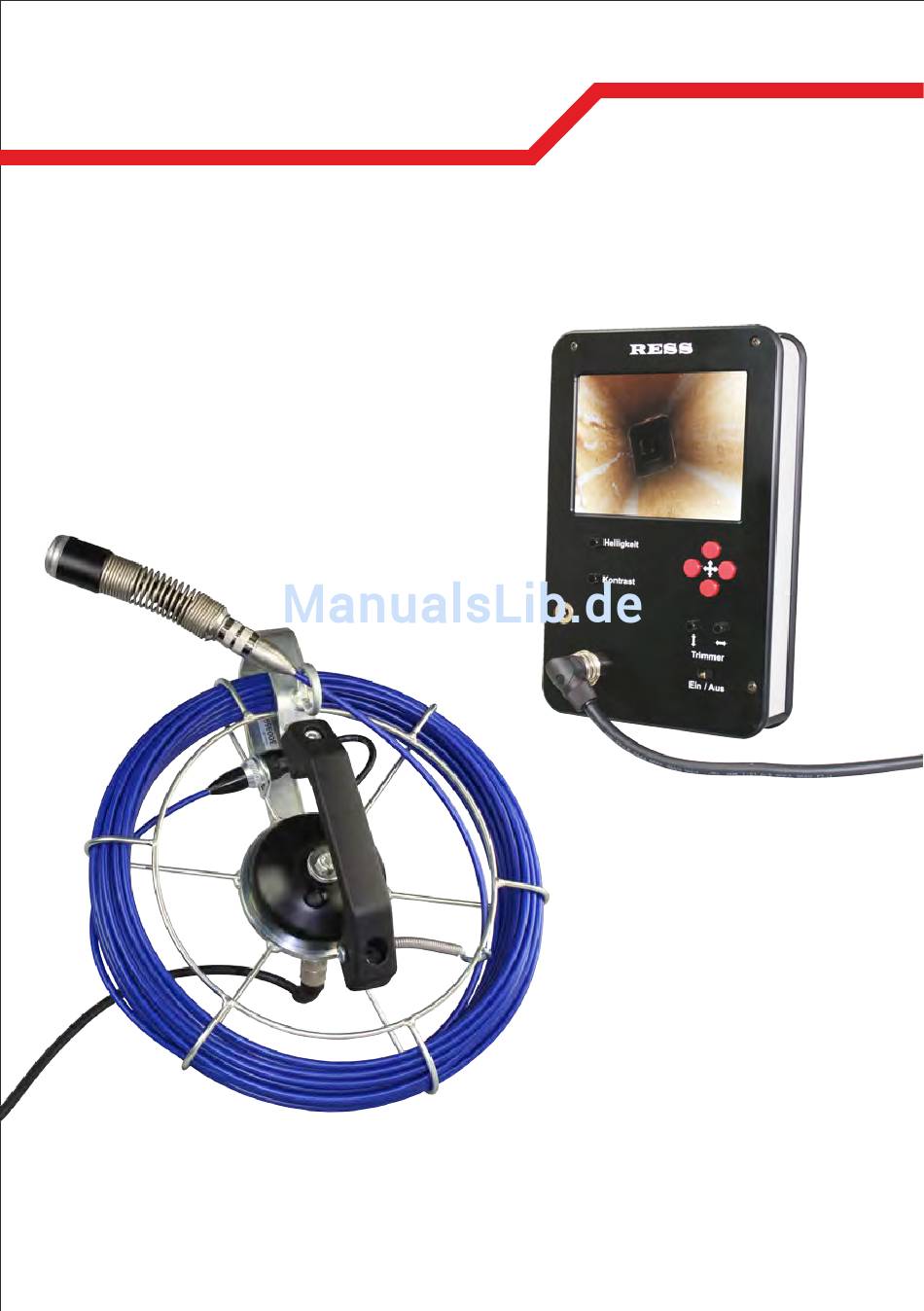

- Seite 1 RESS BEDIENUNGSANLEITUNG 5" Mini-Handgerät...
-
Seite 2: Inhaltsverzeichnis
- Kamerastangen / Reparatursatz DKK Seite 17 - Kamerakabel / Metrierung / Rollböcke Seite 18 - Kamerakoffer Seite 19 - Reflektor / Ladegeräte Seite 20 Tipps zur Inspektion Seite 20 Hilfe bei Störungen / Pflege / Service Seite 21 RESS Kamerasysteme - Inhaltsübersicht... -
Seite 3: Mini-Handgerät 5
- Das Videoinspektionssystem ist nicht für den Einsatz im medizinischen Bereich zulässig! - Arbeiten im Inneren des Gerätes sind ausschließlich von Fachkräften durchzuführen (bei Bedarf Ress - Kundendienst)! - Das Verbinden als auch das Trennen der jeweiligen Systembestandteile ist nur in stromlosem Zustand durchzuführen! -
Seite 4: Inbetriebnahme
4 Buchse 12 pol. für Kamerasystemkabel 5 Steuerungstasten (für Drehkugel-Kamera) 6 Trimmungsregler 7 Ein-/Aus-Schiebeschalter 8 Anschlusskabel Verbinden Sie das Systemkabel an der Buchse (4) am Mini-Handgerät, indem Sie die beiden 12-poligen Enden vorsichtig zusammenstecken und mit der Hülse festschrauben. RESS Kamerasysteme - Mini-Handgerät... -
Seite 5: Arbeiten Mit Dem Gerät
B 140 mm / L 242 mm / H 50 mm Gewicht: ca. 1000 g Gehäuse: Kunststoff Monitor: TFT Farbdisplay 113 x 76 mm Spannungsversorgung: Integrierter NiMh-Akku 12V/2,1Ah Lagertemperatur: -20° C bis + 70° C Betriebstemperatur -10° C bis + 50° RESS Kamerasysteme - Mini-Handgerät... -
Seite 6: Transport- Und Funktionstasche
(Zum Lösen der Knöpfe einfach an der Kappe ziehen.) Klappen Sie den unteren Deckel auf und rollen ihn rückwärts zusammen. Jetzt können Sie ihn mit dem Klettverschluss wieder unterhalb des Handgerätes befestigen. RESS Kamerasysteme - Schutztasche Mini-Handgerät... - Seite 7 Haken Sie den 4-Punkt-Gurt in die Ösen ein. Achten Sie darauf, dass das längere Band in die jeweils obere Öse eingehakt wird. Jetzt kann das Gerät praktisch vor dem Körper getragen werden. RESS Kamerasysteme - Schutztasche Mini-Handgerät...
-
Seite 8: Inbetriebnahme
80 bis 120 mm. Bei der Miniaturkamera sind es kleinste Leitungen ab 50 mm. Mit Ihr werden auch mehrere 90°-Bögen bewältigt. Die Steuerung des Drehkugelkamerakopfes erfolgt durch den Joystick am Bedienteil. Durch unterschiedlich starke Bewegungen des Steuerknüppels, erreicht man unterschiedlich Geschwin- digkeiten in der Drehbewegung. RESS Kamerasysteme - Kameraköpfe... -
Seite 9: Trimmung Des Drehkugelkamerakopfes
1 cm ab 1 cm ab 1 cm Betriebsspannung: 10,5 – 12,5 Volt 10,5 - 12,5 Volt 10,5 - 12,5 Volt Lichtempfindlichkeit: 0,8 Lux 0,8 Lux 0,3 Lux Besonderheiten: Schwenkbereich: 0° - 90° Drehbereich: endlos Sichtfeld: 135° RESS Kamerasysteme - Kameraköpfe... -
Seite 10: Inbetriebnahme
- Das Videoinspektionssystem ist für den Einsatz im medizinischen Bereich unzulässig! - Arbeiten im Inneren des Gerätes sind ausschließlich von Fachkräften durchzuführen (bei Bedarf RESS - Kundendienst)! - Das Verbinden als auch das Trennen der jeweiligen Systembestandteile ist nur im stromlosen Zustand durchzuführen! -
Seite 11: Besondere Hinweise
Die GFK-Stange muss vor der Inbetriebnahme des Systems komplett eingerollt sein, sonst ist die Meterzählung fehlerhaft. Bitte beachten Sie, dass eine hundertprozentige Anzeige der Meterzählung nicht gewährleistet ist und geringe Abweichungen toleriert werden müs- sen (Abhängig von der Aufrollqualität der GFK- Stange). RESS Kamerasysteme - Kamerahaspel... - Seite 12 GFK-Stange Ø: 5 mm 6 mm Lagertemperatur: _____ -20° C bis +50° C ______ Betriebstemperatur: _____ 0 ° C bis +50° C ______ Integrierte Signalleitungen: 4 x 0,3 mm² 6 x 0,5 mm² Meterzählung: Reflexlichtschranken und Microcontroler RESS Kamerasysteme - Kamerahaspel...
-
Seite 13: Kamera-Zusatzbeleuchtung
Klettbänder, damit das Kabel bei der Arbeit nicht stört oder hängen bleiben kann. Legen Sie das kurze Klettband um das Adapterkabel und die Klinkenverbindung und das lange Klettband um die Drehkugelkamera. Ziehen sie in beiden Fällen das Ende des Klettbandes durch die Metallöse und legen es um. RESS Kamerasysteme - Zusatzbeleuchtung... -
Seite 14: Zentrierfeder
Feder beschädigt! drückte Feder mit einer Hand fest halten. Die Federn können durch drehen des großen Ringes verstellt und mit der Rändelschraube in der gewünschten Den großen Ring langsam nach Position arretiert werden. oben gleiten lassen. RESS Kamerasysteme - Zentrierfeder... -
Seite 15: Verschraubung Für Zentrierstern
Z e n t r i e r v e r s c h r a u b u n g v e r s c h r a u b t . Das Kamera-Systemkabel wird dann wie gewohnt an- geschlossen. RESS Kamerasysteme - Schutzkorb/Verschraubung für Zentrierstern... -
Seite 16: Haspelanbindung
Die Drehkugelkamera in die Haspel- anbindung einschrauben. Kabelbuchse aufschrauben und fest- drehen ACHTUNG: Auf gerades Einschrauben achten. Sonst wird das Gewinde beschädigt Kabel nicht zu lang,nach unten durch die Nut führen. Schutzkappe auf die Haspelanbindung aufschrauben. RESS Kamerasysteme - Haspelanbindung... -
Seite 17: Kamerastangen / Reparatursatz Dkk
Z e n t r i e r v e r s c h r a u b u n g v e r s c h r a u b t . Das Kamera-Systemkabel wird dann wie gewohnt an- geschlossen. RESS Kamerasysteme - Schutzkorb/Verschraubung für Zentrierstern... -
Seite 18: Kabelmetrierung Selbstklebend
2 x 1 bis 20 m Art.-Nr. 2594-J 1 x 1 bis 40 m Art.-Nr. 25941-J 9 10 11 12 13 14 15 16 17 18 19 20 Kamera-Rollböcke Für Schornsteintür, gewinkelt Art.-Nr. 0042-B Für Schornsteinkopf, flach Art.-Nr. 0043-B RESS Kamerasysteme - Zubehör... -
Seite 19: Kamerakoffer
Maße: 495 x 235 x 345 mm (LxBxH) Art.-Nr. 5364 ® Cordura -Tasche Maße: 480 x 290 x 300 mm (LxBxH) Art.-Nr. 5307 ® Cordura -Tasche Maße: 400 x 400 x 150 mm (LxBxH) Art.-Nr. 5306 RESS Kamerasysteme - Zubehör... -
Seite 20: Sicherheit
Gewicht des Kamerakopfes auch bei voller Ausnutzung der Kabellänge leicht stand. Zur Erleichterung empfehlen wir die Benutzung eines Rollbocks, der als Zube- hör erhältlich ist (für die Schornsteintür Art.-Nr. 0042 / für den Schornsteinkopf Art.-Nr. 0043). RESS Kamerasysteme - Kameraköpfe... -
Seite 21: Hilfe Bei Störungen / Pflege / Service
Bei selbsttätigem Öffnen des Kamerakopfes oder Monitors erlischt die Garantie! Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an RESS zur Entsorgung zurück. SERVICE-Hotline: 05208/9127-26 RESS Kamerasysteme - Zubehör... - Seite 22 Reparaturen und Ersatzteilservice für: RESS-Kamerasysteme Testo Rauchgasanalyse MRU Spectra Rauchgasanalyse Afriso Eurolyzer Rauchgasanalyse RESS GmbH & Co. KG Am Hasselbruch 28 D-32107 Bad Salzuflen Tel. 0 52 08 / 91 27 0 Fax 0 52 08 / 80 30 info@ress.de Internet-Shop: www.ress.de...
