Montage des Kochfeldes in der Arbeitsplatte der Küchenmöbel

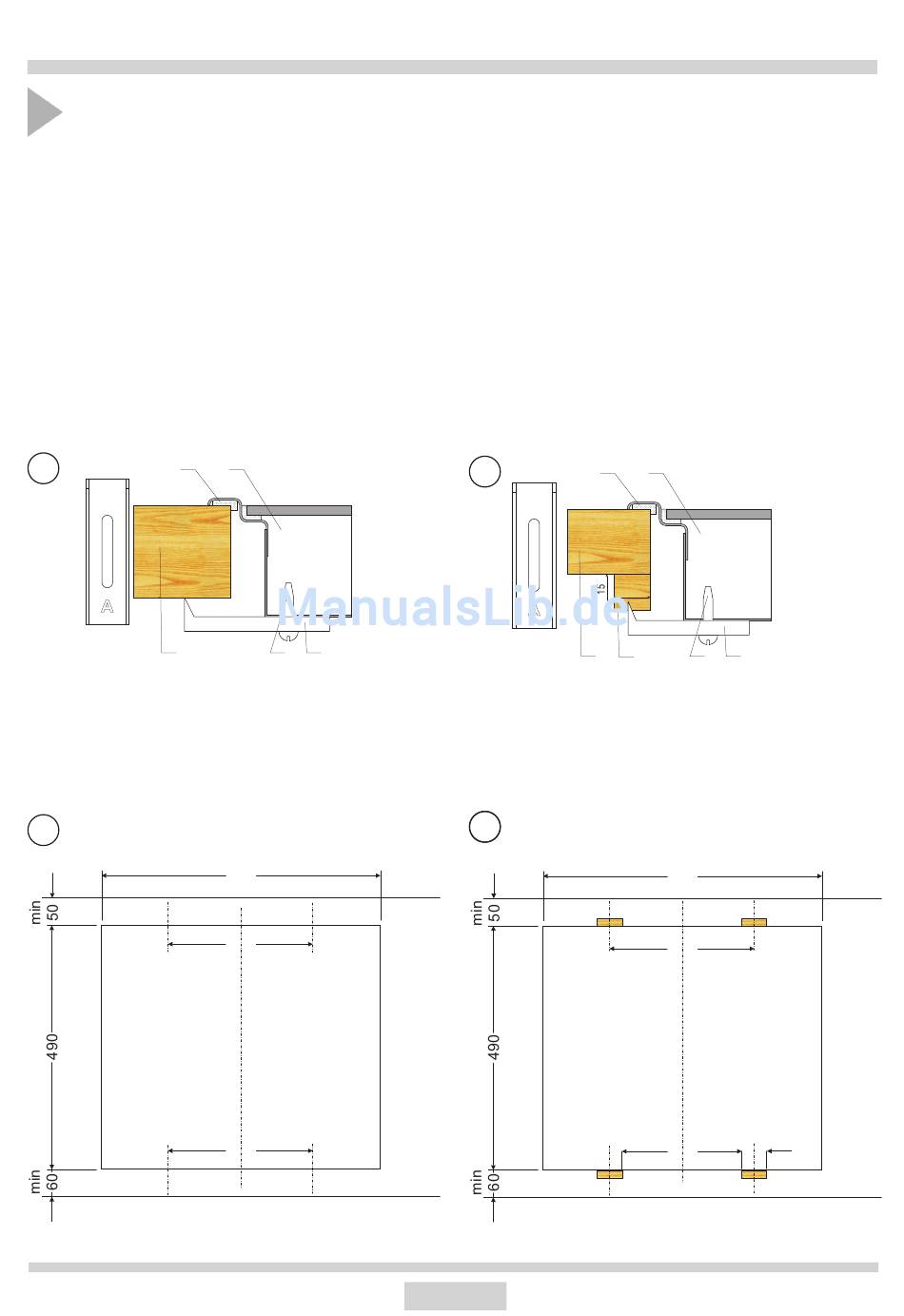

● Für die Befestigung einer 38 mm dicken Arbeitsplatte sind 4 Halteklammern "A" einzu-
setzen. Die Montage ist der Abb. 2 und Abb. 3 zu entnehmen. Für die Befestigung einer
28 mm dicken Arbeitsplatte sind neben den Halteklammern "A" zusätzlich 4 Holzstücke
mit Maßen von 15x15x50 mm einzusetzen. Die Montage ist der Abb. 4 und Abb. 5 zu
entnehmen.
● Die Kochfelddichtung auf ihre Unversehrtheit und ihren genauen Sitz am Kochfeld über-
prüfen.
● Die Halteklammern von der Unterseite der Arbeitsplatte leicht anschrauben.
● Die Arbeitsplatte sauber machen, das Kochfeld in die Öffnung einsetzen und bis zur
Arbeitsplatte andrücken.
● Die Halteklammern vertikal zum Kochfeldrand einstellen und bis zum Anschlag an-
schrauben.
2
5
1
1 - Arbeitsplatte
2 - Schraube
3 - Halteklammer
4 - Kochfeld
5 - Kochfelddichtung
3
4
2 3
560
290
290
4
5
1
5
12
4
15
2 3
6
1 - Arbeitsplatte
2 - Schraube
3 - Halteklammer
4 - Kochfeld
5 - Kochfelddichtung
6 - Holzstück
560
290
240 50
