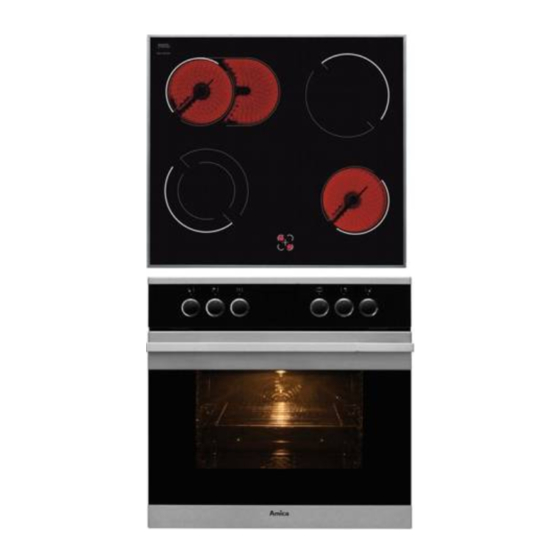

- Seite 1 MENU EHC* 2013C(G)*Ts* (D) BEDIENUNGSANLEITUNG........2 (F) NOTICE D’UTILISATION........40 IOAK-2562 / 8054725 (08.2016 / v1)
- Seite 2 SEHR GEEHRTER KUNDE, Der Einbauherd verbindet außergewöhnliche Bedienungsfreundlichkeit mit perfekter Ko- chwirkung. Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die Bedienung des Geräts kein Problem sein. Bevor der Einbauherd das Herstellerwerk verlassen konnte, wurde er eingehend auf Sicherheit und Funktionstüchtigkeit überprüft.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Sicherheitshinweise ......................4 Bedienelemente ......................... 9 Ihr Herd stellt sich vor.......................11 Installation ......................... 12 Bedienung ......................... 19 Backen und Braten – Praktische Hinweise ..............30 Allgemeine Pflegehinweise ..................... 33 Wenn’s mal ein Problem gibt ................... 38 Technische Daten ......................39... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Achtung. Das Gerät und seine zugänglichen Teile werden während der Benutzung heiß. Seien Sie beim Berühren sehr vorsichtig. Kinder unter 8 Jahren sollten sich nicht in der Nähe des Geräts aufhalten. Das Gerät darf von Kindern nur unter Aufsicht benutzt werden. Das Gerät darf von Kindern (ab einem Alter von 8 Jahren) sowie von Personen, die nicht im vollen Besitz ihrer körperli- chen, sensorischen oder geistigen Fähigkeiten sind nur unter... - Seite 5 SICHERHEITSHINWEISE Starke Erhitzung des Geräts während des Betriebs. Seien Sie vorsichtig und vermeiden Sie das Berühren der heißen Innenteile des Geräts. Zugängliche Teile können bei Be nut zung heiß werden. Kin- der fern halten. Achtung. Verwenden Sie zur Reinigung der Kochfläche keine aggressiven Putzmittel oder scharfen Metallgegen- stände, die die Oberfläche beschädigen könnten (Entstehung von Sprüngen oder Brüchen).
- Seite 6 SICHERHEITSHINWEISE ● Andere Haushaltsgeräte samt ihren Anschlusskabeln dürfen den Backofen nicht berühren oder auf den Kochflächen aufliegen, da deren Isolierung nicht hitzebe- ständig ist. ● Beim Braten den Herd nicht ohne Aufsicht lassen! Öl und Fett können sich durch Überhitzen oder Überlaufen selbst entzünden. ●...
-
Seite 7: Unsere Energiespartipps
UNSERE ENERGIESPARTIPPS schauen. Starke Erhitzung des Geräts Kochgeschirr mit einem Gewicht über 15 kg während des Betriebs. Seien darf nicht auf die geöffnete Backofentür und Sie vorsichtig und vermeiden Kochgeschirr mit einem Gewicht über 25 kg Sie das Berühren der heißen auf die Kochflächen gestellt werden. - Seite 8 Herd nicht direkt neben Kühl- oder Ge- AUSPACKEN frieranlagen einbauen. Deren Stromverbrauch steigt dadurch un- nötig. Wer Energie verantwortlich verbraucht, der Für den Transport haben wir schont nicht nur die Haushaltskasse, son- das Gerät durch die Verpackung dern handelt auch umweltbewusst. Seien gegen Beschädigung gesichert.
-
Seite 9: Bedienelemente
BEDIENELEMENTE 3, 4 5, 6 MENU 1 Backofen-Temperaturregler 8888 2 Backofen-Funktionsregler 3, 4, 5, 6 Schalter für Kochflächen 7 Kontrollleuchte (Heizunganzeige) 8 Kontrollleuchte (Betriebsanzige) 9 Türgriff 10 Glaskeramik-Kochfeld 11 Zeit schaltuhr* Taste ”+” Taste „-” Taste MENU... - Seite 10 BEDIENELEMENTE Glaskeramik-Kochfeld Ø 18 cm Ø 14,5 cm Ø 21 cm Ø 14,5 cm Restwärmeanzeige Ø 18 / Ø 12 cm Ø 14 x 25 cm Ø 18 cm Ø 14,5 cm...
-
Seite 11: Ihr Herd Stellt Sich Vor
IHR HERD STELLT SICH VOR Ausstattung des Herdes – Zusammenstellung: Backblech* Grillrost (Gitterrost) Bratblech* Backblechträger *vorhanden nur bei einigen Modellen... -
Seite 12: Installation
INSTALLATION Vorbereitung der Arbeitsplatte der Küchenmöbel für den Einbau des Kochfelds ● Der Küchenraum sollte trocken und luftig sein und eine gute Belüftung haben; die Aufstel- lung des Gerätes sollte einen freien Zugang zu allen Steuerelementen sicherstellen. Der Herd entspricht der Wärmeschutzklasse Y, d.h. er darf nur auf einer Seite neben höheren Küchenmöbeln oder Wänden eingebaut werden. - Seite 13 INSTALLATION Montage der Schaumstoff-Dichtung * Der Einbau des Geräts ohne Schaumstoff-Dichtung ist verboten. Die Dichtung ist am Gerät folgenderweise anzubringen. Vor Einbau des Geräts in der Küchenarbeitsplatte ist die mit dem Gerät mitgelieferte Schaum- stoff-Dichtung an der Unterseite des Rahmens der. Küchenarbeitsplatte anzubringen: - Die Schutzfolie von der Dichtung entfernen, - Die Dichtung anschließend an der Unterseite des Rahmens anklebeni...
-
Seite 14: Montage Des Kochfeldes In Der Arbeitsplatte Der Küchenmöbel
INSTALLATION Montage des Kochfeldes in der Arbeitsplatte der Küchenmöbel ● Für die Befestigung einer 38 mm dicken Arbeitsplatte sind 4 Halteklammern “A” einzu- setzen. Die Montage ist der Abb. 2 und Abb. 3 zu entnehmen. Für die Befestigung einer 28 mm dicken Arbeitsplatte sind neben den Halteklammern “A” zusätzlich 4 Holzstücke mit Maßen von 15x15x50 mm einzusetzen. - Seite 15 INSTALLATION Einbau des Kochfeldes in der Arbeitsplatte der Küchenmöbel 1 - Arbeitsplatte 2 - Schraube 3 - Halteklammer 4 - Kochfeld 5 - Kochfelddichtung 6 - Holzstück...
- Seite 16 INSTALLATION Einbau des Backofens: ● Öffnung im Umbauschrank für den Ein- bau des Backofens nach den auf der Maßskizze angegebenen Abmessungen vorbereiten (Abb. A), ● bei abgeschalteter Stromversorgung den Backofen an das Stromnetz anschlie- ßen, ● den Backofen ein Stück weit in den vorher angefertigten Umbauschrank schieben und an das Kochfeld anschließen.
- Seite 17 INSTALLATION Elektrischer Anschluss Achtung! Der Anschluss an das Stromnetz darf nur durch eine autorisierte Elektro- fachkraft erfolgen, die beim örtlichen Energieversorgungsunternehmen zugelassen ist. Nicht autorisierte Personen dürfen keine willkürlichen Veränderungen oder Änderungen an der Elektroinstallation vornehmen. Hinweise für die Elektrofachkraft Das Gerät ist für den Anschluss an Dreh- und Wechselstrom (400V 3N~50Hz) ausgelegt.
-
Seite 18: Anschluss-Schaltplan
INSTALLATION Anschluss-Schaltplan Schema möglicher Anschlüsse Achtung! Spannung der Heizelemente 230V. Achtung! Im Falle jedes der Anschlüsse ist der Schutzleiter vom Netz mit der Klemme verbunden werden. Empfohlene Art der Anschluss- leitung Bei 230V Netz Einphasenanschluss mit Be- 1/N~ trieb snull. Brücken verbinden die Klemmen H05VV-F3G4 1-2-3 sowie Klemmen 4-5 Schutzleiter auf 2/N~... -
Seite 19: Bedienung
BEDIENUNG Vor dem ersten Einschalten des Bac- Wichtig! kofens Bei Backöfen mit Zeitschaltuhr Ts erscheint nach dem Netzanschluss in der Zeit-Anzeige die Uhrzeit „12.00”. ● Vorhandene Verpackungsteile entfernen, Aktuelle Uhrzeit auf der Zeitschalt- den Backofen-Innenraum von Konservie- uhr einstellen. Ohne die Einstel- rungsmitteln reinigen, lung der aktuellen Uhrzeit läßt sich ●... -
Seite 20: Schalter Für Kochflächen
BEDIENUNG Schalter für Kochflächen Das richtige Koch- und Backgeschirr Die Bodengröße und -form des richtigen Kochgeschirrs sollte der Fläche der jeweiligen Koch fläche möglichst genau angepasst sein. Für Bratpfannen und ähnliches Geschirr kann die eigens vergrößerte Kochfläche mit den Maßen 140x250 verwendet werden. Geschirr mit konvex oder konkav geformtem Boden darf nicht verwendet werden. - Seite 21 BEDIENUNG Vergrößerte Kochfläche einschalten Restwärmeanzeige Wichtig! Wenn die Temperatur einer Kochfläche 50°C Das Einschalten der Kochfläche darf übersteigt, wird dies durch das Leuchten nur durch das Drehen des Reglers eines entsprechenden Restwärmeanzeige- im Uhrzeigersinn erfolgen. Das Ein- feldes signalisiert. schalten in der Gegenrichtung kann Das Leuchten der Restwärmeanzeige warnt den Regler beschädigen.
- Seite 22 BEDIENUNG Zeitschaltuhr* 8888 - Garzeit - Abschaltzeit Timer - aktuelle Uhrzeit Timer 1 – Auswahlschalter für Zeitschaltuhr-Be- Der Timer lässt sich jede Zeit aktivieren, triebsmodus ohne dass die anderen Funktionen der Zeit- 2 – „-”-Taste schaltuhr aktiv sind. Der eingestellte Zeitraum 3 –...
-
Seite 23: Vollautomatik-Betrieb
BEDIENUNG Halbautomatik-Betrieb Vollautomatik-Betrieb Wenn Sie den Backofen per Schaltuhr ab- Soll der Backofen für eine gewünschte Gar- schalten wollen, so geht’s: zeit einschalten und dann um eine bestimmte Zeit abschalten, sind Gardauer und Abschalt- ●Backofen-Multifunktionsregler und Back- zeit einzustellen. ofen-Temperaturregler auf die gewünschten Backofenfunktionen einstellen, ●Schalter 1 drücken, bis die Leuchte bei ●Taste 1 drücken, bis die Leuchte bei... - Seite 24 BEDIENUNG Wird die Abschaltzeit erreicht, schaltet der Backofen automatisch ab, ertönt ein Signal- ton bei wieder blinkender Leuchte ●Backofen-Multifunktionsregler und Back- ofen-Temperaturregler in AUS-Position stellen, ●Taste 1, 2 oder 3 drücken, um den Signal- ton abzuschalten, die Leuchte erlischt, und auf der Zeit-Anzeige erscheint die aktuelle Uhrzeit.
-
Seite 25: Backofen Mit Umluft (Mit Gebläse)
BEDIENUNG Backofen mit Umluft Nullstellung (mit Gebläse) Backen kann mit Oberhitze, Unterhitze und Unabhängige Backofen-Beleuch- Grillhitze erfolgen. Die Steuerung erfolgt mit tung Hilfe des Backofen-Betriebswahlschalters Durch das Drehen des Reglers auf – Die Wahl der gewünschten Funktion diese Stellung wird der Backofen- erfolgt durch Drehen des Drehschalters in Innenraum beleuchtet. - Seite 26 BEDIENUNG Kontrollleuchte Unterhitze Wurde der Regler auf diese Position gedreht, erfolgt das Vorheizen des Das Einschalten des Backofens wird über Backofens nur bei eingeschalteter zwei Kontrollleuchten signalisiert, gelb und Unter¬hitze. Anzuwenden z.B. beim rot. Die gelbe Kontrollleuchte signalisiert Nachbacken von unten (saftige Ku- den Backofenbetrieb.
-
Seite 27: Backofen Mit Heißluft (Mit Gebläse Und Heißluft)
BEDIENUNG Backofen mit Heißluft (mit Ge- Nullstellung bläse und Heißluft) Der Backofen kann mit Unterhitze und Obe- Unabhängige Backofen-Beleuch- rhitze, Grillhitze und Heißluftheizung erwärmt tung werden. Die Steuerung erfolgt mit Hilfe des Durch das Drehen des Reglers auf Backofen-Betriebswahlschalters – die Wahl diese Stellung wird der Backofen- der gewünschten Funktion erfolgt durchs Dre- Innenraum beleuchtet. - Seite 28 BEDIENUNG Heißluft und Unterhitze Unterhitze Durch Drehen des Reglers auf diese Wurde der Regler auf diese Position Position werden Heißluft und Unterhit- gedreht, erfolgt das Vorheizen des ze eingeschaltet und die Temperatur Backofens nur bei eingeschalteter im unteren Bereich des Backofens Unter¬hitze.
- Seite 29 BEDIENUNG Grillen Beim Grillen wird das Gericht mit tels der Infrarotstrahlen vom er hitz ten Gril l he ize le- ment zubereitet. Um den Grill einzuschalten: ● Backofen-Schalter in die Position umdre- hen, die mit Sym bo len Grill, gekennzeichnet ist, ●...
-
Seite 30: Backen Und Braten - Praktische Hinweise
BACKEN UND BRATEN - PRAKTISCHE HINWEISE BACKEN UND BRATEN - PRAKTISCHE HINWEISE Gebäck ● Zum Backen verwenden Sie am besten die mitgelieferten Bleche. ● Es können auch handelsübliche Formen und Bleche verwendet werden, die im Backofen auf den Gitterrost zu stellen sind. Zum Backen eignen sich am besten schwarz lackierte Bleche, die sich durch gute Wärmeübertragung auszeichnen und die Backzeit verkürzen. - Seite 31 BACKEN UND BRATEN - PRAKTISCHE HINWEISE Backofen mit Umluft (mit Gebläse) Art Gebäck Backofenfunktio- Temperatur Garzeit [min] Einschubhöhe 160 - 200 2 - 3 30 - 50 25 - 35 160 - 180 2 - 3 20 - 40* 65 - 70 220 - 240 10 - 15 210 - 220...
- Seite 32 BACKEN UND BRATEN - PRAKTISCHE HINWEISE Backofen mit Heißluft (mit Gebläse und Heißluft) Backofenfunk- Temperatur Garzeit [min] Art Gebäck Einschubhöhe tionen 160 - 200 2 - 3 30 - 50 160 - 180 2 - 3 20 - 40* 140 - 160 2 - 3 10 - 40* 200 - 230...
-
Seite 33: Allgemeine Pflegehinweise
ALLGEMEINE PFLEGEHINWEISE Die Pflege und ständige Reinhaltung des Achtung! Die scharfe Schneide Herdes sowie dessen richtige Wartung haben einen wesentlichen Einfluss auf die Verlänge- ist immer durch die Verschiebung des Halters (Daumendruck) zu si- rung der einwandfreien Funktionstüchtigkeit chern. Beim Benutzen vorsichtig des Gerätes. -
Seite 34: Auswechseln Der Backofen-Beleuchtung
ALLGEMEINE PFLEGEHINWEISE Backofen Auswechseln der Backofen- Beleuchtung ● Den Backofen nach jedem Gebrauch reinigen. Bei der Reinigung die Backofen- Um Stromstöße zu vermeiden, vor dem Beleuchtung einschalten, um dadurch Wechsel den Herd ausschalten. eine bessere Sicht im Arbeitsbereich zu bekommen. ●... - Seite 35 ALLGEMEINE PFLEGEHINWEISE Die Backöfen, die mit dem Buchstaben D Die mit den Buchstaben Dp* gekenn- gekennzeichnet wurden, wurden mit leicht zeichneten Backöfen verfügen über ausbaubaren Blechträgern ausgerüstet. nicht rostende Auszüge, die an den Um diese zur Reinigung herausnehmen Blechträgern befestigt sind.
-
Seite 36: Backofentür Aushängen
ALLGEMEINE PFLEGEHINWEISE Herausnahme der inneren Scheibe Backofentür aushängen 1. Mit Hilfe eines flachen Schraubendre- hers die obere Türleiste herausheben, indem sie fein an den Seiten angehoben Zum Reinigen und für einen besseren Zu- wird (Abb. B). gang zum Backofen-Innenraum lässt sich die 2. - Seite 37 ALLGEMEINE PFLEGEHINWEISE 3. Innere Scheibe aus den Befestigungen (im unteren Bereich der Tür) nehmen. Mittlere Scheibe herausnehmen (Zeich- nung D). 4. Die Scheibe mit warmem Wasser und einer kleinen Menge Reinigungsmittel abwaschen. Zwecks erneuter Montage der Scheibe sind oben genannte Handlungen in um- gekehrter Reihenfolge auszuführen.
-
Seite 38: Wenn's Mal Ein Problem Gibt
ALLGEMEINE PFLEGEHINWEISE Technische Kontrollüberprüfungen Achtung! Sämtliche Reparaturen und Regulie- Außer der Sauberhaltung des Herdes rungen sind durch eine zuständige ist auf folgendes zu achten: Kundendienst-Servicewerkstatt oder einen authorisierten Installateur ● Funktionsprüfungen für Steuerelemente vorzunehmen. und Baugruppen des Geräts durchführen. Nach Ablauf der Garantiezeit minde- stens alle zwei Jahre eine technische Kontrollüberprüfung des Geräts in einer Kundendienst-Servicewerkstatt durchfüh-... -
Seite 39: Technische Daten
TECHNISCHE DATEN Nennspannung 230/400V ~ 50 Hz Nennleistung max. 9,8 kW Ausmaße des Geräts (HxBxT) 59,5 x 59,5 x 57,5 cm Das Gerät entspricht den EU-Bestimmungen EU-Norm EN 60335-1, EN 60335-2-6 Übereinstimmungserklärung des Herstellers Hiermit erklärt der Hersteller, dass das Gerät grundsätzlich den folgenden EU Richtlinien entspricht: Niederspannungsrichtlinie 2014/35/EC, ...
