BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO

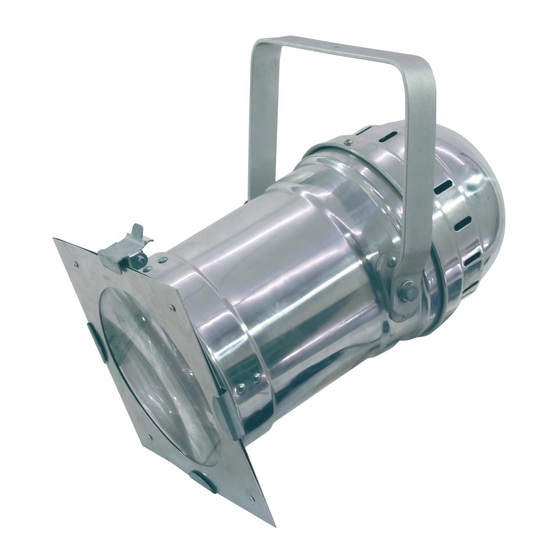

LED FX Par-100 RGB
DMX Spot
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für EuroLite FX Par-100 RGBDMX Spot
Inhaltszusammenfassung für EuroLite FX Par-100 RGBDMX Spot

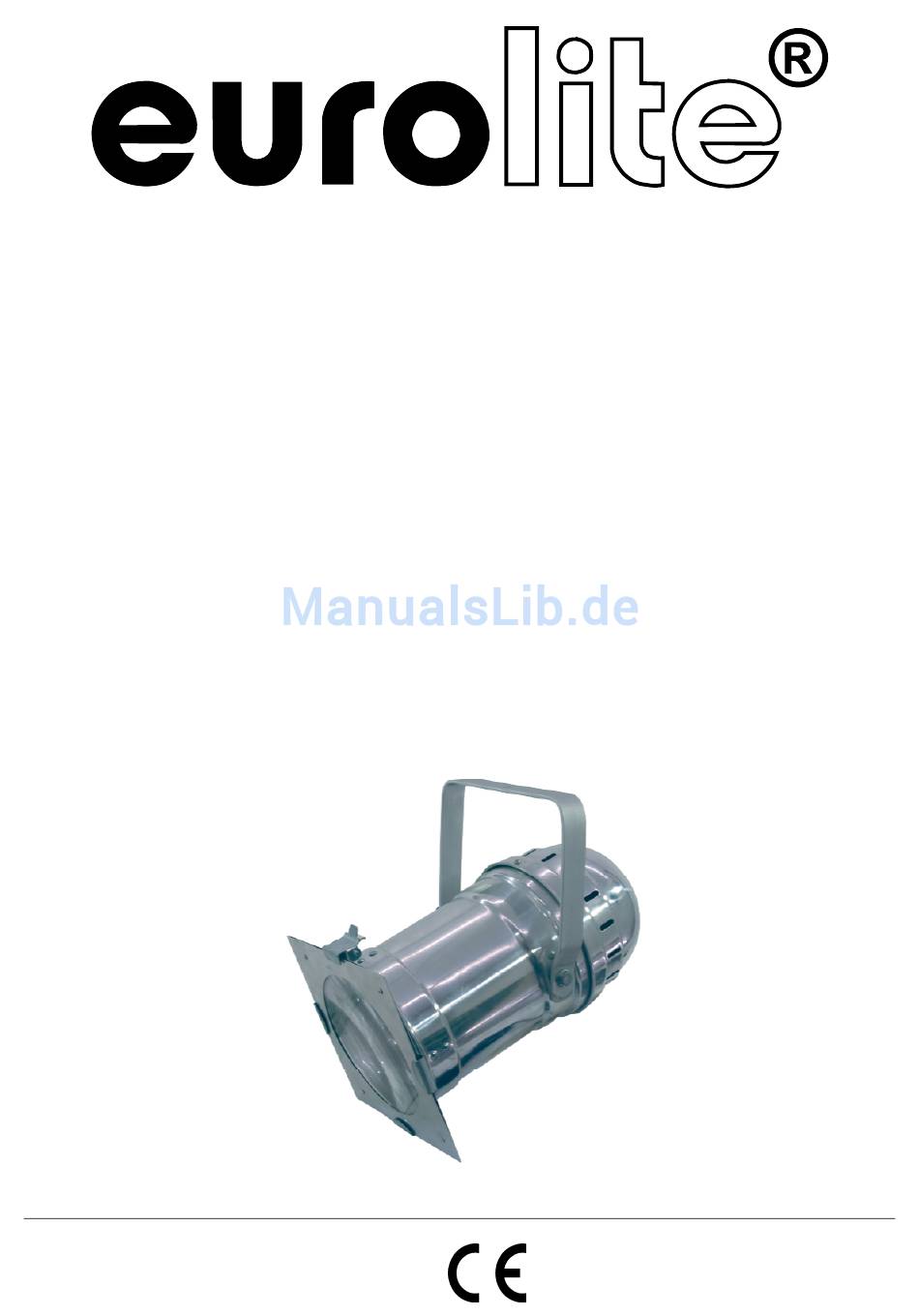

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO LED FX Par-100 RGB DMX Spot © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.
-
Seite 2: Inhaltsverzeichnis
MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire Contenido EINFÜHRUNG ..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 6 GERÄTEBESCHREIBUNG..........................7 INSTALLATION ..............................7 BEDIENUNG ..............................10 STEUERUNG ÜBER DIP SCHALTER ......................10 DMX-GESTEUERTER BETRIEB........................11 REINIGUNG UND WARTUNG........................12 TECHNISCHE DATEN ............................ 13 INTRODUCTION ............................. - Seite 3 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.eurolite.de 3/43 00030174.DOC, Version 1.0...
-
Seite 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED FX Par-100 RGB DMX Spot entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 5 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Seite 6: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. -
Seite 7: Gerätebeschreibung
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. - Seite 8 verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen. Der Projektor muss außerhalb des Handbereichs von Personen installiert werden. Wenn der Projektor von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer mit Traversensystemen gearbeitet werden.
-
Seite 9: Anschluss An Den Dmx-512 Controller / Verbindung Gerät - Gerät
Anschluss an den DMX-512 Controller / Verbindung Gerät – Gerät Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. -
Seite 10: Anschluss Ans Netz
Anschluss ans Netz Schließen Sie das Gerät über den Netzstecker ans Netz an. Die Belegung der Anschlussleitungen ist wie folgt: Leitung International Braun Außenleiter Blau Neutralleiter Gelb/Grün Schutzleiter Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. -
Seite 11: Auto Mode
Auto Mode Um den Farbwechsel und Farbüberblendung einzustellen, stellen Sie DIP-Schalter 1 bis 4 und 9 und 10 auf OFF. Die Geschwindigkeit kann durch DIP-Schalter 5 bis 8 eingestellt werden. Interne Programme Um die internen Programme einzustellen, stellen Sie DIP-Schalter 9 und 10 auf OFF. Die Programm-Auswahl kann durch DIP-Schalter 1 bis 4 eingestellt werden. -
Seite 12: Dmx-Protokoll
Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den LED FX Par-100 RGB DMX Spot über Ihren Controller ansteuern. DMX-Protokoll Kanal: Wert: Funktion: 000 – 010 011 – 024 Programm 1 025 – 039 Programm 2 040 – 054 Programm 3 055 –... -
Seite 13: Technische Daten
355 x 250 x 295 mm Gewicht: 2 kg Zubehör: Best.-Nr.: EUROLITE TH-50H Theaterhaken f.50mm Rohr 58000653 EUROLITE TH-90 Theaterhaken für 50mm Rohr 58000720 EUROLITE TH-100 Theaterhaken max. 200kg 58000730 EUROLITE TH-200 Theaterhaken max. 200kg 58000740 Sicherheits-Fangseil 400x3mm bis 10kg...
