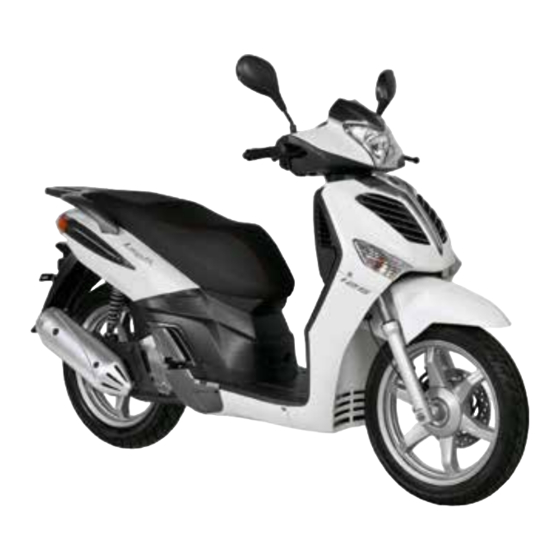

tell Logik 125 Gebrauchsanleitung
Verwandte Anleitungen für tell Logik 125
Inhaltszusammenfassung für tell Logik 125

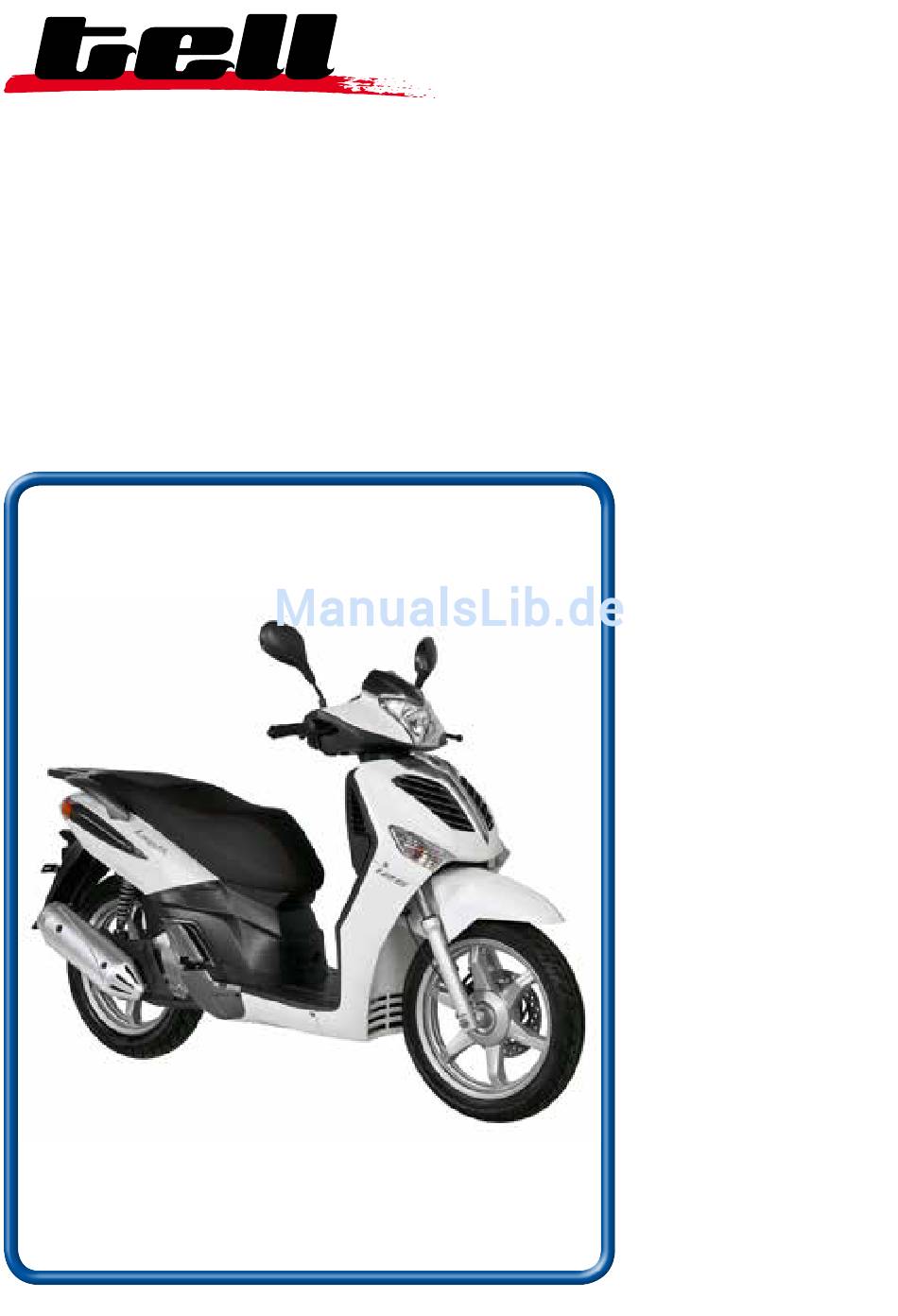

- Seite 1 Gebrauchsanleitung Mode d’emploi Istruzioni per l’uso Motorroller Scooter Scooter Logik 125 Art. Nr. 58972.01 15508...
- Seite 2 Sprachverzeichnis Langues Indice delle lingue Deutsch Français Italiano In der Landi erhältlich Disponible auprès de Landi Nel Landi sono disponibili | 2 |...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Willkommen Benzincheck und Tanken Fahrzeugidentifikation Starten des Motors Sicherheitshinweise Fehlermatrix Technische Angaben Fahren Bedienelemente Wartung Zündung, Zündschlüssel und Starter Reinigung Licht und Blinker Einlagern des Fahrzeugs Staufächer und Batterie Wartungsplan Motorölstand prüfen und Motorölwechsel Garantie Prüfen der Komponenten Serviceheft Federbein einstellen Elektroschema Bremsen... -
Seite 4: Willkommen
Willkommen Sie sind anspruchsvoll und kaufen Qualität – Quali Diese Bedienungsanleitung ist Teil des Fahrzeugs tät von LANDI. Wir haben für Sie ein haltbares und und sollte immer – auch bei einem Weiterverkauf – bei richtiger Anwendung absolut sicheres Produkt diesem beiliegen. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Allgemeine Sicherheitshinweise – Befolgen Sie unbedingt alle Gesetze und Vorschriften – Achten Sie darauf, dass Sie in Kurven nicht zu schnell des Landes, in dem Sie sich gerade befinden. fahren (die zu hohe Geschwindigkeit könnte Sie zu – Lesen Sie zuerst diese Bedienungsanleitung aufmerk- weit heraustragen) und vermeiden Sie das Schneiden sam durch und machen Sie sich mit dem Fahrzeug auf von Kurven. - Seite 6 Schutzkleidung: – Tragen Sie immer einen von einer qualifizierten Fach- – Schützen Sie Ihre Beine, Knöchel und Füsse vor Ver- stelle geprüften Helm mit Visier oder Schutzbrille. brennungen durch heisse Teile des Fahrzeuges (Mo- – Tragen Sie zudem enganliegende Schutzkleidung: Ja- tor, Auspuff etc.).
-
Seite 7: Technische Angaben
Technische Angaben Hubraum Gesamtbreite 124.6 cm 80 cm Motor Gesamthöhe 1 Zylinder 4-Takt 126 cm Bohrung x Hub Bodenfreiheit ø 52.4 x 57.8 mm 13 cm Max. Leistung Radstand 8.9 kW / 8250 r / min 136 cm Max. Drehmoment Pneudimension vorne 12.5 N m / 6000 r / min 100 / 80-16... -
Seite 8: Bedienelemente
Bedienelemente 1. Hebel der Hinterradbremse 10. Seitenständer 2. Schalter für Blinker, Fernlicht, Hupe 11. Hauptständer 3. Instrumententafel 12. Luftfilter 4. Schalter für Scheinwerfer, Elektrischer Starter 13. Auspuff 5. Hebel der Vorderradbremse 14. Helmhaken 6. Gasgriff 15. Sitz 7. Zündschloss 16. Gepäckträger 8. - Seite 9 Instrumententafel 1. Tachometer Zeigt die Geschwindigkeit des Fahrzeuges. Der äus sere Kreis zeigt Kilometer pro Stunde, der innere Meilen pro Stunde. 2. Tank-Warnleuchte Leuchtet auf, wenn der Benzinstand auf 1.1 l (± 0.3 l) gesunken ist. Tanken Sie das Fahrzeug schnellst möglich auf.
-
Seite 10: Zündung, Zündschlüssel Und Starter
Zündung, Zündschlüssel und Starter Zündung Lenkerschloss: Drehen Sie den Lenker nach links bis zum Anschlag. Stecken Sie dann den Schlüssel in das Zündschloss und drü cken / drehen Sie ihn auf Position Lenker schloss. Ziehen Sie dann den Schlüssel ab. Zum Entsperren des Lenkerschlosses dre... -
Seite 11: Licht Und Blinker
Licht und Blinker Scheinwerfer, Instrumentenbeleuchtung und Rücklicht gehen an. Instrumentenbeleuchtung und Standlichter gehen an. In dieser Position ist das Licht aus. Fernlicht Abblendlicht Lichthupe: Drücken Sie den Schalter des Abblendlichtes kontinuierlich, um die Licht hupe zu betätigen. Lassen Sie den Schalter wieder los, um das Abblendlicht zu aktivie... -
Seite 12: Staufächer Und Batterie
Staufächer und Batterie Gepäckfach Gepäckfach Das Gepäckfach befindet sich unter dem Sitz. Um dieses zu öffnen, stecken Sie den Schlüssel in das Sitzbankschloss, drücken diesen leicht nach unten und drehen ihn im Uhrzeigersinn. Das Gepäckfach kann nun geöffnet werden. Um das Gepäckfach wieder zu schliessen, drücken Sie den Sitz herunter, bis dieser einrastet. -
Seite 13: Motorölstand Prüfen Und Motorölwechsel
Motorölstand prüfen und Motorölwechsel Prüfen des Motorölstandes Stellen Sie das Fahrzeug auf einer ebenen Fläche auf den Hauptständer Prüfen Sie den Ölstand, indem Sie den Ölmessstab herausdrehen, mit einem Tuch reinigen und an schliessend wieder einführen (nicht verschrauben). Ziehen Sie den Stab erneut heraus und lesen Sie den Ölstand ab. -
Seite 14: Prüfen Der Komponenten
Prüfen der Komponenten Lenker Hupe Stellen Sie das Fahrzeug auf den Hauptständer und Schalten Sie die Zündung auf Position «ein» und betä achten Sie darauf, dass es nicht umfallen kann. Prü tigen Sie die Hupe, um deren Funktion zu überprüfen. fen Sie, ob sich der Lenker störungsfrei bewegen lässt. - Seite 15 Kühler & Kühlflüssigkeit Flüssig Kühlflüssigkeit wird dazu verwendet, den Motor keitsstand während des Betriebes zu kühlen. Wassertank Prüfen Sie vor der Fahrt, ob sich ausreichend Kühl flüssigkeit im Kühler befindet. Der Flüssigkeitsstand muss bei kaltem Motor zwischen der Min. und MaxMarkierung des Ausgleichsbehälters stehen.
-
Seite 16: Federbein Einstellen
Reifen Mindesttiefe des Reifenprofils: Prüfen Sie den Reifendruck und das Reifenprofil Vorne und hinten: 1.6 mm und prüfen Sie, ob sich in den Reifen Splitter oder ACHTUNG andere Schäden befinden. Wechseln Sie die Reifen Vorrangig gelten die gesetzlichen Landesbe bei Schäden oder wenn das Reifenprofil nicht der stimmungen. -
Seite 17: Bremsen
Bremsen Prüfen der Vorder- und Hinterradbremsen Das freie Spiel der Bremshebel für Vorder und Hin terradbremse beträgt jeweils 10 bis 20 mm. Unter freiem Spiel versteht man die Distanz, die man die Hebel anziehen kann bis zu dem Punkt, an 10 –... -
Seite 18: Benzincheck Und Tanken
Benzincheck und Tanken Fällt die Tankanzeige auf die minimale Menge, be ACHTUNG trägt die Restmenge des Benzins etwa 1.1l. Die Tankanzeige sollte unter der max. Begren Bevor Sie das Fahrzeug tanken, schalten Sie den zung bleiben, sonst kann das Benzin auslaufen. Motor aus und versichern Sie sich, dass niemand Schalten Sie den Motor nicht ohne korrekt ver... -
Seite 19: Fehlermatrix
Fehlermatrix Bei Problemen beim Motorstart oder mangelnder 2. Zündung prüfen Motorleistung, prüfen Sie folgende Komponenten: Entfernen Sie die Zündkerze und kontrollieren Sie die Elektroden. Sind die Elektroden feucht, trock nen Sie diese mit einem Tuch und korrigieren Sie ACHTUNG den Elektrodenabstand. Prüfen Sie, ob die Zünd Kontaktieren Sie bei Unklarheiten eine autorisier... - Seite 20 Gas geben Einfahrzeit Geben Sie langsam Gas, indem Sie den Gasgriff vor Um den Motor optimal einzufahren, halten Sie sich sichtig zu sich drehen. an folgende Vorgaben während den ersten 1000 km: Um kraftstoffsparend, motorschonend und um 0–150 km: Geben Sie max. 30% Gas. Achten weltfreundlich zu fahren, vermeiden Sie ruckarti...
-
Seite 21: Wartung
Wartung Ihr Fahrzeug muss regelmässig gewartet wer Ist nichts anderes vermerkt, schalten Sie den Mo den. Nicht fachgerechte, gemäss dieser Anleitung tor vor der Wartung aus und lassen Sie ihn abküh durchgeführte Wartungsarbeiten erhöhen das Risi len. Die Missachtung dieser Anweisung kann zu ko eines Unfalls oder Beschädigungen am Fahrzeug. - Seite 22 0.6 mm–0.7 mm Zündkerze Entfernen Sie während der ersten 1000 km und danach gemäss Wartungsplan Rückstände an der Zündkerze mit Hilfe einer Metallbürste oder einem Zündkerzen reiniger. Verwenden Sie Spezialwerkzeug, um den Abstand der zwei Elektroden der Zündkerze einzustellen. Der Abstand sollte zwischen 0.6 mm–0.7 mm betragen.
- Seite 23 Licht Glühbirnen: Austauschen der Scheinwerferglühbirne: Ersetzen Sie defekte Glühbirnen entsprechend den Nehmen Sie die Scheinwerferabdeckung und die folgenden Spezifikationen: Gummihülse ab und ersetzen Sie die Glühbirne. Hierzu müssen folgende Teile gelöst / demontiert Auf/Abblendlicht H4 12V 35W / 35W werden: 2 Schrauben oben neben Instrumentenkon Standlicht 12V 5W sole (1), 2 Abdeckungen seitlich des Scheinwerfers...
- Seite 24 Batterie Die Batterie (wartungsfrei) befindet sich unter dem Trittbrett (siehe auch S. 12). Wird das Fahrzeug über einen längeren Zeitraum nicht genutzt, entfernen Sie zur Schonung die Bat terie und laden Sie diese jeden Monat auf oder las sen diese an einem Erhaltungsladegerät (erhältlich in Ihrer Landi) angeschlossen.
-
Seite 25: Luftfilter
Luftfilter Der Luftfilter befindet sich an der linken Seite des Fahrzeugs. Dieser muss regelmässig gewartet und gereinigt werden, vor allem, wenn das Fahrzeug häufig unter staubigen oder sandigen Bedingungen gefahren wird. 1. Lösen Sie die Schrauben der Luftfilterabde ckung (1). 2. -
Seite 26: Reinigung
Reinigung Vorbereitung Reinigung von stark verschmutzten Teilen Auf durch z. B. Motoröl verschmutzte Teile kann Schalten Sie den Motor aus und lassen Sie ihn abkühlen. Vergewissern Sie sich, dass sämtliche Kaltreiniger mit Hilfe eines Pinsels aufgetragen Abdeckungen, Kappen, Verschlüsse etc. ordnungs werden. - Seite 27 Nach der Reinigung – Trocknen Sie das Fahrzeug nach der Reinigung – Prüfen Sie, ob sich Öl oder Wachsrückstände mit einem ledernen oder saugfähigen Tuch. auf den Bremsen oder Reifen befinden und ent – Pflegen Sie Edelstahl und Aluminiumteile mit fernen Sie diese bei Bedarf wie folgt: Brems...
-
Seite 28: Einlagern Des Fahrzeugs
Einlagern des Fahrzeugs Fahrzeug für kurze Zeit abstellen ACHTUNG Stellen Sie das Fahrzeug in einer kühlen, trockenen Sorgen Sie dafür, dass Sie das nasse Fahrzeug Umgebung ab und bedecken Sie es mit einer luft nicht in einen unbelüfteten Raum stellen oder mit durchlässigen Plane. -
Seite 29: Wartungsplan
Wartungsplan 1000 km 4000 km 8000 km 12 000 km 16 000 km oder jährlich Benzinleitung Instrumente, Beleuchtung Luftfilter Zündkerze Ventile Motorölsieb Motoröl Getriebeöl Vergaser, Leerlauf* Bremsklötze, Bremsbeläge* Bremssystem** Bremsflüssigkeit** alle 2 Jahre: Bremsleitungen** alle 4 Jahre: Kühlflüssigkeit alle 4 Jahre: Abgassystem Antriebsriemen** Antriebsrollen**... -
Seite 30: Garantie
Garantie Gemäss separaten Garantiebestimmungen. | 30 |... -
Seite 58: Garantie
Garantie Selon conditions de garantie séparées. | 58 |... - Seite 87 | 87 |...
-
Seite 88: Serviceheft
Serviceheft Carnet d’entretien Libretto di assistenza Auslieferungsinspektion Kunde Inspection de la livraison Client Controllo alla consegna Cliente Händlerstempel / Unterschrift / Datum Unterschrift Tampon du revendeur / Signature / Date Signature Timbro del rivenditore / Firma / Data Firma 1. Inspektion (1000 km) 2. - Seite 89 3. Inspektion (8000 km) 4. Inspektion (12 000 km) 3. Révision (8000 km) 4. Révision (12 000 km) 3. Controllo (8000 km) 4. Controllo (12 000 km) Händlerstempel / Unterschrift / Datum Händlerstempel / Unterschrift / Datum Tampon du revendeur / Signature / Date Tampon du revendeur / Signature / Date Timbro del rivenditore / Firma / Data Timbro del rivenditore / Firma / Data...
- Seite 90 9. Inspektion (32 000 km) 10. Inspektion (36 000 km) 9. Révision (32 000 km) 10. Révision (36 000 km) 9. Controllo (32 000 km) 10. Controllo (36 000 km) Händlerstempel / Unterschrift / Datum Händlerstempel / Unterschrift / Datum Tampon du revendeur / Signature / Date Tampon du revendeur / Signature / Date Timbro del rivenditore / Firma / Data...
-
Seite 92: Importazione
Import Import Importazione LANDI Schweiz AG Schulriederstrasse 5 CH3293 Dotzigen www.tellmobility.ch www.landi.ch In der Landi erhältlich Disponible auprès de Landi Nel Landi sono disponibili...
