SUUNTO MATCHBOX
COMPASSES
BENUTZERHANDBUCH
1.

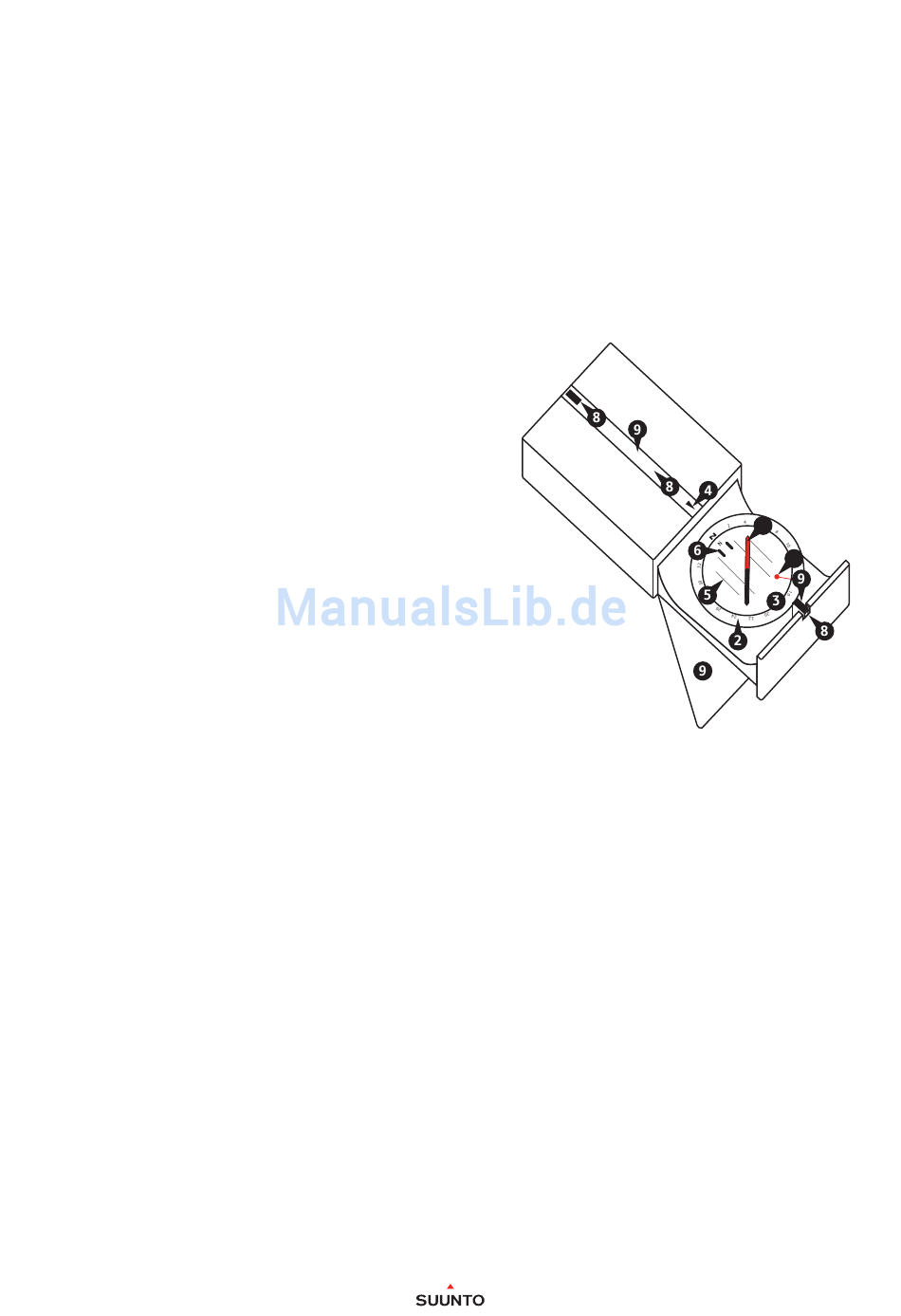

Aufbau des Kompasses
1. Nadel mit rotem Ende, das zum magnetischen
Norden zeigt
2. Skalenumrandung mit direktionaler Skala zur
Verwendung als Winkelmesser
3. Rotierende Kapsel zum Anpassen der Richtung an
das Ziel
4. Positionsanzeige zum Ablesen der numerischen
Position von der Skalenumrandung
5. Orientierungslinien zur Ausrichtung der Kapsel an
den Meridianen auf der Karte
6. Orientierungspfeil zum Ausrichten mit der Nadel,
um die Richtung des Ziels zu bestimmen
7. Winkelmesser (nur bestimmte Modelle) zur Messung
von vertikalen Winkeln
8. Mittellinie zum Ausrichten von Ziel und Kompass
9. Kerbe, Spiegel und Öffnung (nur ausgewählte
Modelle) zum präzisen Anpeilen eines Objekts
2.
Ausrichtung der Karte
Um Ihre Umgebung besser zu verstehen, sollte Sie
Ihren Kompass zuerst dazu verwenden, die Karte
in die richtige Richtung zu drehen. Dadurch wird
gewährleistet, dass die geographischen Eigenschaften
um Sie herum in derselben allgemeinen Richtung
liegen, wie Sie sie auf der Karte sehen.
1. Halten Sie Ihren Kompass gerade und lesen Sie am
roten Ende der Nadel ab, wo Norden ist.
2. Drehen Sie die Karte so, dass die obere nördliche
Kante nach Norden zeigt.
DE
1
7
1
Werbung
Verwandte Anleitungen für Suunto A
Inhaltszusammenfassung für Suunto A
- Seite 1 SUUNTO MATCHBOX COMPASSES BENUTZERHANDBUCH Aufbau des Kompasses 1. Nadel mit rotem Ende, das zum magnetischen Norden zeigt 2. Skalenumrandung mit direktionaler Skala zur Verwendung als Winkelmesser 3. Rotierende Kapsel zum Anpassen der Richtung an das Ziel 4. Positionsanzeige zum Ablesen der numerischen Position von der Skalenumrandung 5.
-
Seite 2: Navigation Mit Karte Und Kompass
Karte und übertragen Sie diese Richtung dann in die reale Welt. 1. Platzieren Sie den Kompass auf der Karte zwischen Ihrem Startpunkt (A) und Ihrem Ziel (B). 2. Drehen Sie die Kapsel, bis die Orientierungslinien parallel zu den Meridianlinien auf der Karte sind und N nach Norden zeigt. - Seite 3 4. Wählen Sie ein sichtbares Ziel vor Ihnen aus, das Ihnen dabei hilft, während der Bewegung Ihre Richtung beizubehalten. 5. Verfolgen Sie Ihren Fortschritt, indem Sie Orientierungspunkte auf der Karte vergleichen. Deklinationskorrektur Die Meridianlinien auf der Karte zeigen die Richtung des richtigen Nordens an, während Ihre Kompassnadel die Richtung des magnetischen Nordens anzeigt.
-
Seite 4: Ihren Standort Suchen
3. Halten Sie den Kompass gerade und drehen Sie die Kapsel, bis der Orientierungspfeil und die Nadel miteinander übereinstimmen. HINWEIS: Gleichen Sie Deklination aus. Siehe Abschnitt 4. 4. Wenn die numerische Peilung benötigt wird, lesen Sie diese vom Peilungsindex ab. Ihren Standort suchen Sie können zwei oder mehr Objekte anpeilen und die Triangulation dazu verwenden, um genau zu... -
Seite 5: Hangneigung Messen
Hangneigung messen Die Skala für die Deklinationskorrektur auf der Rückseite der Kapsel dient ebenfalls als Skala für den Neigungsmesser. 1. Drehen Sie die Kapsel so, dass der Peilungsindex 270° (genau westlich) anzeigt und neigen Sie den Kompass auf die Seite, die Deklinationsskala zeigt dabei nach unten. - Seite 6 Beantragung des Garantieservice ein Kaufbeweis vorgelegt werden. Garantiezeit Eingeschränkte lebenslange Garantie: Gilt für die Kompasse Suunto A, M, MC, MB und Clipper. Die Garantie ist auf einen angemessenen Zeitraum begrenzt und endet, wenn das Produkt aufgrund von Abnutzung nicht mehr sinnvoll einsetzbar ist.
- Seite 7 SUUNTO CUSTOMER SUPPORT 1. www.suunto.com/support www.suunto.com/mysuunto 2. support@suunto.com 3. AUSTRALIA +61 1800 240 498 AUSTRIA +43 720 883 104 CANADA +1 800 267 7506 CHINA +86 010 84054725 FINLAND +358 9 4245 0127 FRANCE +33 4 81 68 09 26...
