ANSCHLUSS DES PROJEKTORS

Auf der Rückseite dieses Projektors sind Ein- und Ausgangsbuchsen für den Anschluß eines Computers und von
Videogeräten vorhanden. Für den Anschluß wird auf die Abbildungen auf Seite 11 und 13 verwiesen.
S-Videoeingangsbuchse
Schließen Sie den
S-VIDEO-Ausgang des
Videogerätes an dieser
Buchse an.
(Siehe Seite 12.)
R – AUDIO IN – L
S – VIDEO
MCI
Computereingangsbuchsen
(DIGITAL/ANALOG)
Schließen Sie den
Computerausgang
(digital/analog) an einer
dieser Buchsen an.
(Siehe Seite 13.)
✽ Diese Taste darf nicht gedrückt werden.
Die Taste wird für das Sonderzubehör verwendet.

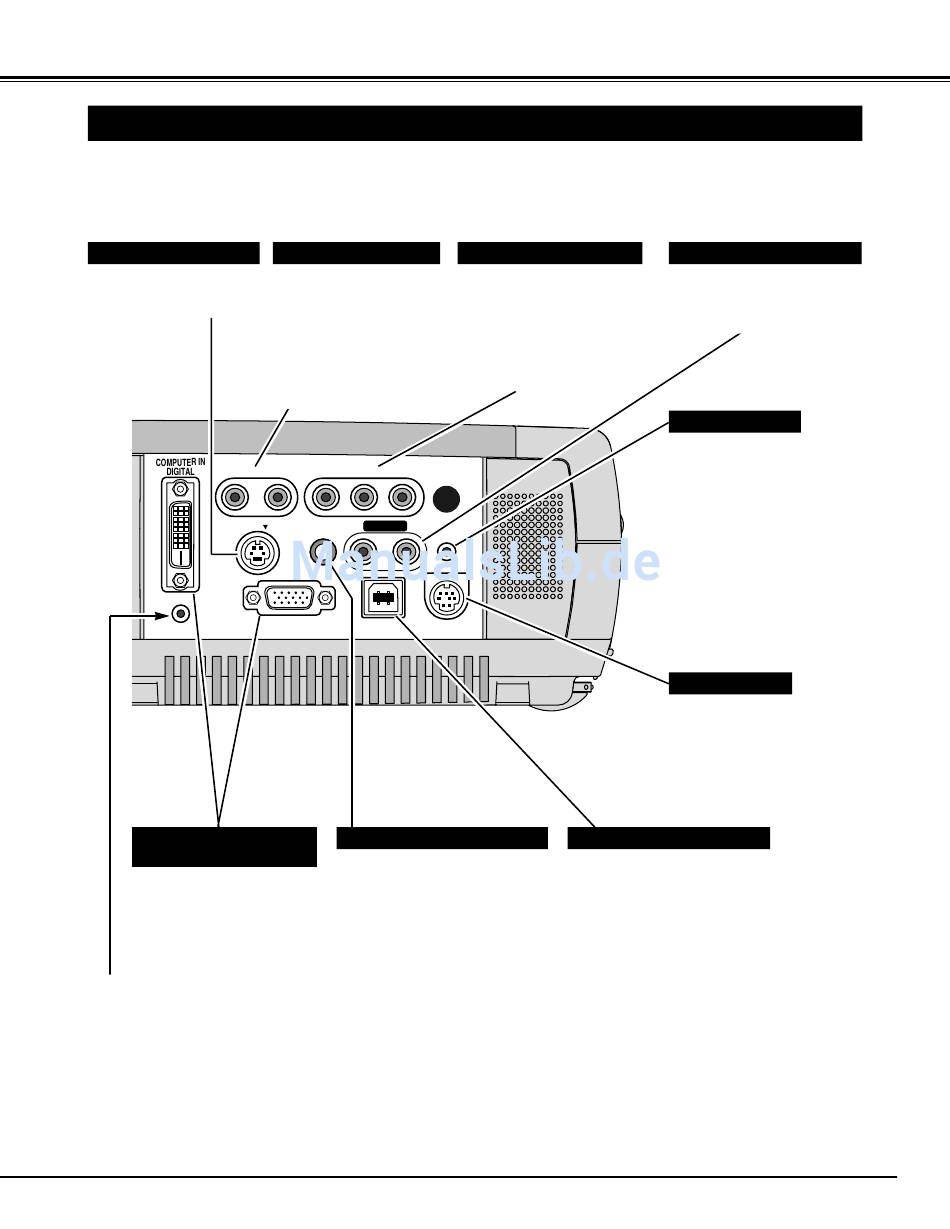

PROJEKTORANSCHLUSSBUCHSEN

Audioeingangsbuchsen
Schließen Sie den
Tonausgang eines
Videogerätes an diesen
Buchsen an.
(Siehe Seite 12.)
G Bei einem Tonausgang in
Mono muß der Anschluß
an der linken Buchse
ausgeführt werden.
VIDEO
Y – Pb / Cb – Pr / Cr
(MONO)
AUDIO IN
R –
AUDIO OUT
– L
COMPUTER
COMPUTER IN
USB
ANALOG
Computeraudioeingangsbuchse
Schließen Sie den Tonausgang
eines (stereo) Computers an
dieser Buchse an.
(Siehe Seite 13.)
Videoeingangsbuchsen
Schließen Sie den
zusammengesetzten
Videoausgang vom Videogerät
an der VIDEO/Y-Buchse bzw.
den Komponenten-
Videoausgang an den VIDEO/Y-,
Pb/Cb- und Pr/Cr-Buchsen an.
(Siehe Seite 12.)
RESET
CONTROL PORT
USB-Buchse (Serie B)
Für die Steuerung des
Computers mit der
Projektorfernbedienung
müssen Sie die USB-Buchse
des Computers mit dieser
USB-Buchse verbinden.
(Siehe Seite 13.)
Audioausgangsbuchsen
An diesen Buchsen kann ein
externer Audioverstärker
angeschlossen werden.
(Siehe Seiten 12, 13.)
Rückstellknopf
Der Projektor wird mit einem
Mikroprozessor gesteuert.
Es kann vorkommen, daß der
Mikroprozessor wegen
Betriebsstörungen
zurückgestellt werden muß.
Drücken Sie in diesem Fall
den Rückstellknopf (RESET)
mit einem spitzen
Gegenstand, wie mit einem
Bleistift, um den Projektor aus-
und danach wieder
einzuschalten. Betätigen Sie
diesen Knopf nicht zu häufig.
Steuerbuchse
Für die Steuerung des
Computers mit der
Fernbedienung des Projektors
muß die Mausbuchse des
Computers mit dieser Buchse
verbunden werden.
(Siehe Seite 13.)
