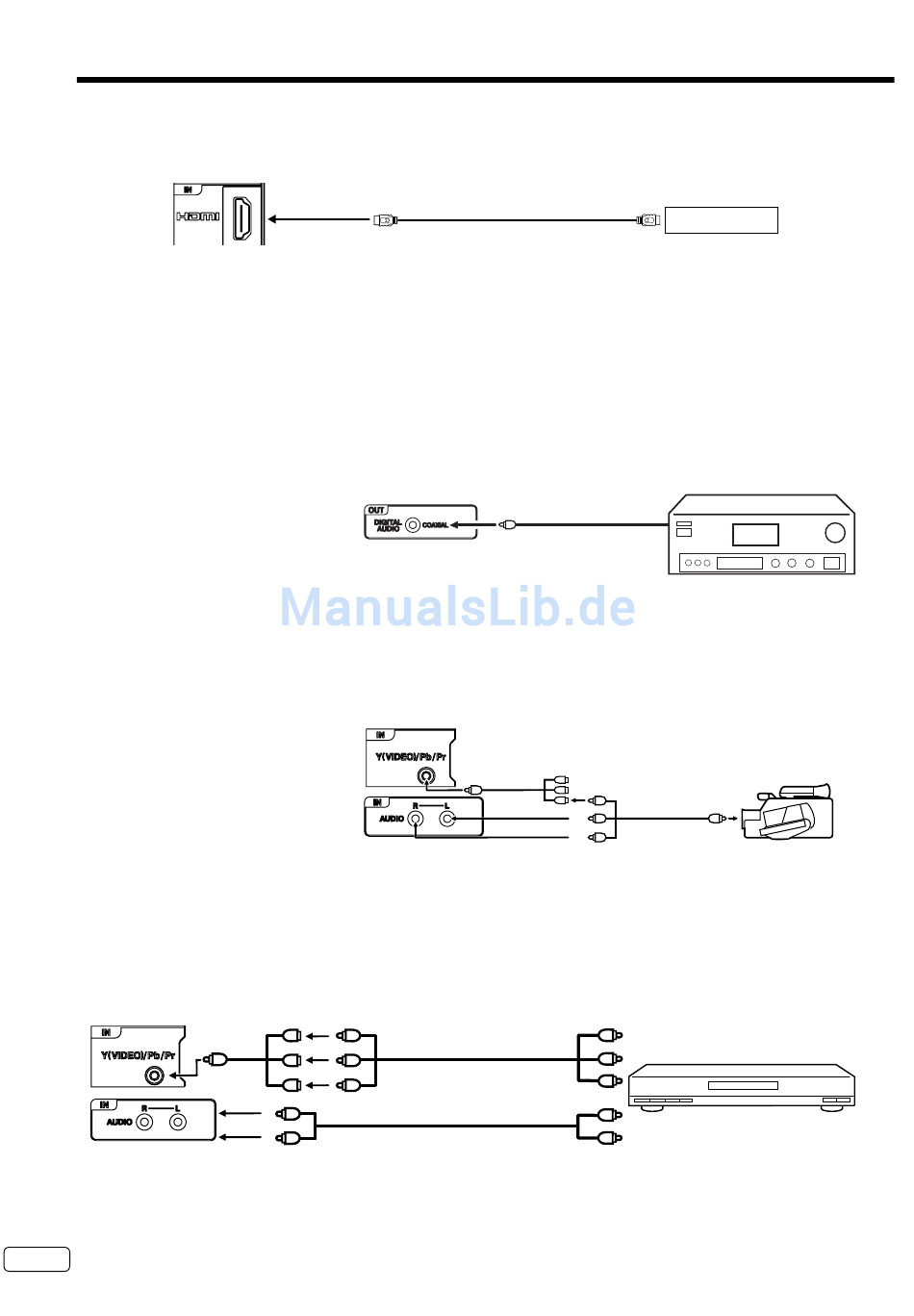

HDMI-Eingang/Anschluss anderer Geräte
HDMI-Eingang
Hier können Sie nur Geräte mit HDMI-Ausgang anschließen.
HDMI-Eingang wählen (siehe S.13).
TV (Seite)
Hinweis(e):
• Beachten Sie die Bedienungsanleitung des anzuschließenden HDMI-Gerätes.
Anschluss anderer Geräte
1. Anschluß eines Digital-Verstärkers oder Digital-A/V-Receivers
(mit DTS- oder Dolby Digital-Decoder)
DTS und Dolby Digital sind zwei verschiedene Systeme. Die Wiedergabe von DTS-DVDs mit einem
Dolby-Digital-Receiver ist nicht möglich. Verwenden Sie den zu Ihren DVDs passenden Decoder.
•
Im Menü der DVD wählen Sie
die Dolby-Digital (DD) Tonspur,
wenn Sie einen DD-Decoder
angeschlossen haben.
•
W i r d e i n e DTS -To n s p u r
wiedergegeben, sind die
eingebauten Lautsprecher
s t u m m g e s c h a l t e t . D e r
DTSTon kann nur digital
über den Digitalausgang
wiedergegeben werden. Zum
Abhören ist ein DTS-Decoder
notwendig.
2. Videoplayer oder Camera an AV anschließen
Verbinden Sie das Video-Kabel (Gelb) der Geräte mit dem mitgelieferten Mini-Pin-Kabel (Grün).
Schließen Sie dieses anschließend an das Gerät an.
3. DVD player mit Componenten-Ausgang anschließen
Wenn Ihr DVD-Player (oder ein anderes Gerät) über Component Video-Ausgangsbuchsen verfügt, be-
nutzen Sie entsprechende Kabel (RCA/Phono), um diese anhand des mitgelieferten Mini-Pin-Kabels wie
abgebildet mit den Component Video-Eingängen an diesem TV-Gerät zu verbinden - hierdurch kann die
Bildqualität und die Leistung erheblich verbessert werden. Denken Sie bitte daran, dass Sie separate
Leitungen (RCA/Phono) für die Audio-Signale benötigen.
TV (Seite/
Rückseite)
Hinweis(e):
•
Der Componenten-Eingang unterstützt folgende Formate: 576p/i@50Hz, 480p/i@60Hz, 720p@50/60Hz
1080i@50/60Hz.
•
Kopiergeschützte PayTVHD-Signale aus HD-Receivern oder HD-Playern werden entweder nicht über
DE 48
Component übertragen, oder sie werden vom zuspielenden Gerät in niedriger Auflösung (576i oder p)
übertragen.
TV (Rückseite)
TV (Seite/Rückseite)
Zum COMPONENTEN-
Mini-Pin-Kabel
(mitgeliefert)
Eingang
Grün
Grün
Blau
Blau
Rot
Rot
(nicht mitgeliefert)
HDMI Kabel
(type A Stecker)
(nicht mitgeliefert)
Audio-Digitalkabel
(nicht mitgeliefert)
Mini-Pin-Kabel (mitgeliefert)
Rot
Blau
Gelb
Grün
Weiß
Rot
(A/V-Kabel, nicht mitgeliefert)
Zum Componenten-
Videokabel
(nicht mitgeliefert)
Audiokabel
Zum Stereo-Analog-
Audio Ausgang
HDMI Gerät
Zum HDMI- Ausgang
A/V-Receiver mit Dolby
Digital Decoder
A/V-Ausgang
Ausgang
DVD player
Y
Pb
Pr
Camcorder
(Beispiel)
