Rückseite; Anschlüsse - Orion TV22QBD945DVDS Bedienungsanleitung

Achtung: Bevor Sie etwas anschließen:
• Um jede mögliche Beschädigung zu vermeiden, die Geräte von der Stromversorgung trennen.
• Stellen Sie die gewünschte Verbindung her.
• Erst wenn die Anschlüsse fest und korrekt erstellt sind, die Geräte an die Stromversorgung anschließen.
Antenne (B) anschließen. Bei Empfangsstörungen wenden Sie sich bitte an einen Antennenfachbetrieb.

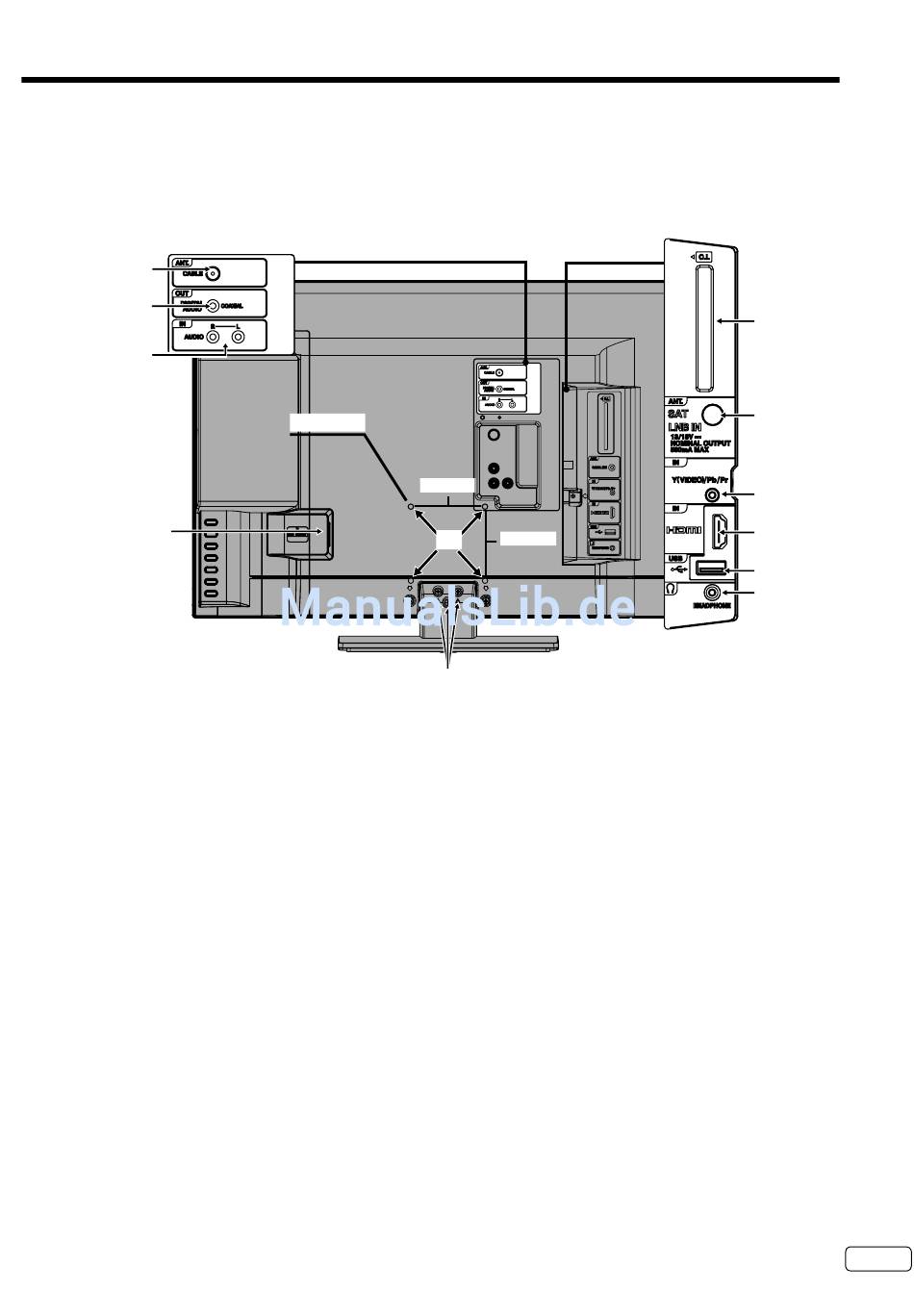

Rückseite
(B)
(G)
(H)
(I)
(A) C.I.-Slot: für CA-Module (CAM), falls vom PayTV-Anbieter unterstützt.
Hinweis: Um Fehlfunktionen und Beschädigungen zu verhindern, schalten Sie das TV-Gerät aus, bevor
Sie das CAM einsetzen / entnehmen.
(B) ANT. CABLE (Antenna (Cable)): Hier Antennenkabel einstecken.
Der eingebaute Kombi-Tuner empfängt alle analogen Kabelprogramme und DVB-T/-C-Sender.
ANT. SAT (Antenna (Satellite)): Hier Antennenkabel für DVB-S/S2 festschrauben.
(C) COMPONENT/AV (Y(VIDEO)/Pb/Pr) Eingang: Composite/Component Eingang. Siehe S. 48.
Hinweis: AV-CVBS Eingang wird gleichzeitig für Composite und Component ver wendet.
(D) HDMI Eingang: Siehe S. 48.
(E) USB Eingang: Seihe S. 28-30.
(F) Kopfhörerbuchse: Die eingebauten Lautsprecher werden ausgeschaltet.
(G) DIGITAL AUDIO COAXIAL: digitaler Audio-Ausgang.
(H) AV (AUDIO L,R): AV-Signaleingang/AUDIO L,R - Eingang wird gleichzeitig für Composite und Component
ver wendet. Seihe S. 48.
(I) Stromversorgung: Nur an 220~240Volt / 50Hz anschließen.
(J) Montagelöcher f. VESA-Wandhalterung: Falls gewünscht, montieren Sie hier eine Wandhalterung (nicht
mitgeliefert). Wandhalterungen nach VESA-Standard sind handelsüblich. ORION liefert keine spezielle
Wandhalterung für dieses Modell.
(K) Zur Wandmontage Schrauben (K) entfernen und Fuß komplett abnehmen.
M4 x 10
75 mm
(J)
(K)
Anschlüsse
75 mm
(A)
(B)
(C)
(D)
(E)
(F)
11 DE
