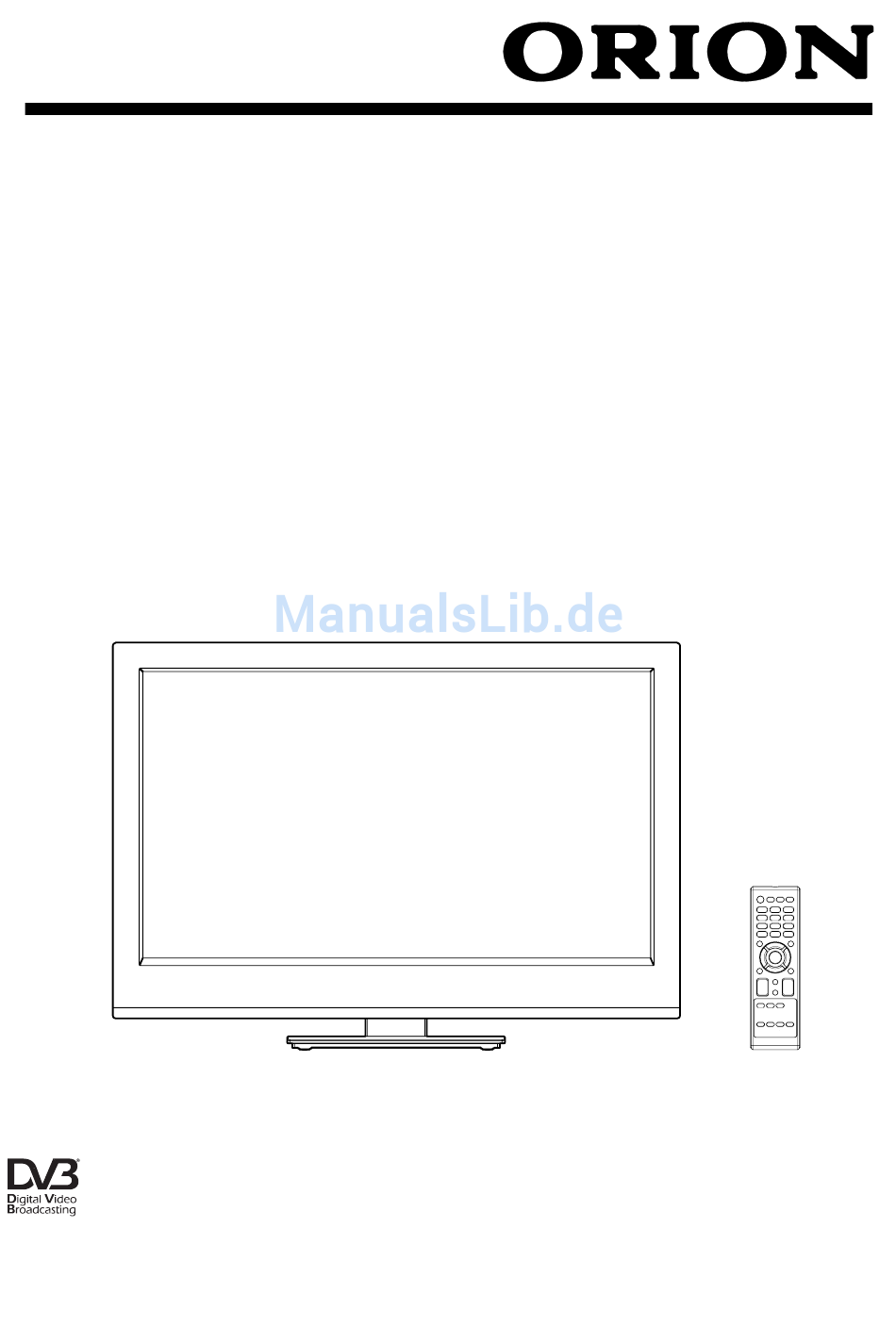

- Seite 1 Bedienungsanleitung LCD-TV Modell-Nr.: TV19LB510 TV22LB810 TV24LB860 Lesen Sie diese Anleitung und die darin enthaltenen Sicherheitshinweise vor Inbetriebnahme. Wird das Gerät an Dritte weitergegeben, muss diese Anleitung mitgeliefert werden.
-
Seite 2: Eigenschaften
Eigenschaften • 16:9-LCD-Bildschirm, Pixelfehlerklasse: ISO 13406-2 Klasse 2 • Umweltfreundliche energie- und gewichtssparende LED-Backlight-Technology • OSD-Anzeigen in 15 Sprachen (English, Espanol, Deutsch, Francais, Italiano, Svenska, Nederlands, Russisch, Portugues, Türkce, Griechisch, Suomi, Polski, Dänisch und Norwegisch) • Hyperbandkabel-DVB-T-Kombi-Tuner mit 999 Digital- u. 100 Analogspeicherplätzen •... -
Seite 3: Inhaltsverzeichnis
Inhalt Eigenschaften ............2 Inhalt ..............3 Sicherheitshinweise ..........4 Aufstellen ............... 6 Inbetriebnahme ............. 6 Strom sparen ............6 Bedienelemente ............. 8 Fernbedienung ............9 Anschlüsse ............11 Auto Installation nur für analoges Kabel-TV ..12 Auto Installation für DVB-T und analoges Kabel-TV .............. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Das Gerät wurde unter Berücksichtigung aller aktuellen Sicherheitsbestimmungen hergestellt. Die folgenden Sicherheitshinweise sollen Sie vor unvorsichtigem Gebrauch und den damit verbundenen Gefahren schützen. • Jedes Elektrogerät kann trotz sorgfältiger Fertigung eimal einen Defekt aufweisen. Sollten Sie Rauch- entwicklung oder ungewöhnlich starke Hitzeentwicklung feststellen, ziehen Sie sofort den Netzstecker. •... - Seite 5 Sicherheitshinweise Bei Gewitter den Netzstecker aus der Steckdose ziehen. Ziehen Sie auch den Antennenstecker aus der Antennensteckdose. Wenn Sie verreisen, ziehen Sie den Netzstecker aus der Steckdose. Das Gerät erwärmt sich im Betrieb. Um eine Überhitzung zu vermeiden, keine Decken auf das Gerät legen. Die Lüftungsschlitze müssen frei bleiben.
-
Seite 6: Aufstellen
Aufstellen / Inbetriebnahme / Strom sparen Transportieren Vergewissern Sie sich vor dem Transport, dass alle Kabel aus dem Gerät herausgezogen sind. • Ein vergessenes Kabel kann einen Kurzschluss oder ein Feuer verursachen. Verwenden Sie nur Untergestelle / Fernsehtische, die das Gewicht des Gerätes sicher unterstützen. - Seite 7 Aufstellen / Inbetriebnahme Reinigen des LCD-Bildschirmes Sicherheitshinweis: Vor jeder Reinigung das Gerät komplett von der Stromversorgung trennen. Dazu Stromstecker aus der 230V- Haushaltssteckdose herausziehen. Was Sie niemals tun dürfen: LCD-Bildschirme sind nicht wasserdicht gefertigt. Niemals Reiniger oder Flüssigkeit auf den Bildschirm sprühen.
-
Seite 8: Bedienelemente
Bedienelemente Beschreibung der Bedienelemente: 1. Fernbedienungsempfänger Betriebsanzeige: Die Betriebsanzeige leuchtet nach dem Ausschalten mit der Fernbedienung rot und bei eingeschaltetem Gerät blau. 3. Lautsprecher Power-Taste: Vorbereitung: Schließen Sie das mitgelieferte StromKabel an eine Steckdose mit AC220~240V/50Hz an. a) Wenn die Betriebsanzeige (2) leuchtet, können Sie das Gerät mit der Power-Taste ausschalten. -
Seite 9: Fernbedienung
Fernbedienung Funktion Seite Ein-/ Standby-Taste Informationen anzeigen Anschluss auswählen Bildformat einstellen Senderspeicher wählen Videotextseite wählen Passwort 0 0 0 0 eingeben Zwei-Kanal-Ton TON1/2-Umschalter DVB-T-EPG anzeigen Menü ein/aus Im Menü 1 Schritt zurück / bis zu Menü aus Cursor Tasten Speichern Senderliste Ton ein-/ausschalten Untertitel anzeigen... -
Seite 10: Einsetzen Der Batterien
Fernbedienung Einsetzen der Batterien Verwenden Sie Batterien Typ UM-4 (AAA). Verwenden Sie keine Akkus. Die Fernbedienung wird mit der geringen Betriebsspannung von Akkus nicht zuverlässig arbeiten. Ersetzen Sie verbrauchte Batterien durch neue Batterien. Batterien niemals aufladen. Batterien können durch Aufladen explodieren. Achtung: •... -
Seite 11: Anschlüsse
Nymphensittiche, Hamster, Kaninchen) nehmen das Kabel gerne als Spielzeug zum Zerbeissen. (L) Montagelöcher f. VESA-Wandhalterung: Falls gewünscht, montieren Sie hier eine Wandhalterung (nicht mitgeliefert). Wandhalterungen nach VESA-Standard sind handelsüblich. ORION liefert keine spezielle Wandhalterung für dieses Modell. (M) Zur Wandmontage 3 Schrauben (M) entfernen und Fuß komplett abnehmen. -
Seite 12: Auto Installation Nur Für Analoges Kabel-Tv
Auto Installation nur für analoges Kabel-TV Nach dem ersten Einschalten erscheint das Menü: Auto Installation (siehe Punkt 1). Sie möchten vorwiegend das seit ca. 1985 verfügbare analoge Kabel-TV schauen. Das neue digitale DVB-T- Fernsehen möchten Sie nur ab und zu nutzen. Deshalb schließen Sie jetzt zuerst das Antennenkabel des analogen Kabel-TV an. -
Seite 13: Auto Installation Für Dvb-T Und Analoges Kabel-Tv
Auto Installation für DVB-T und analoges Kabel-TV Nach dem ersten Einschalten erscheint das Menü: Auto Installation (siehe Punkt 1). Sie möchten vorwiegend das DVB-T-Fernsehen schauen. Das analoge Kabel-TV möchten Sie nur ab und zu nutzen. Deshalb schließen Sie jetzt zuerst eine DVB-T-Antenne an. Lassen Sie zuerst alle DVB-T-Sender automatisch speichern. -
Seite 14: Auto Installation Für Satellitenempfang
Auto Installation für Satellitenempfang Nach dem ersten Einschalten erscheint das Menü: Auto Installation (siehe Punkt 1). Sie möchten einen Satellitenreceiver anschließen und nur Satellitensender sehen. Vorbereitung: • Satellitenreceiver und TV-Gerät mit SCART-Kabel (nicht mitgeliefert) verbinden. Mit der (Power) -Taste am TV-Gerät einschalten. -
Seite 15: Osd-Sprache Einstellen
OSD-Sprache einstellen / Eingang/Sender wählen OSD-Sprache einstellen 1× MENU drücken, um das Menü anzuzeigen. Mit / Eigenschaft auswählen Eigenschaft und dann drücken. Systemschloss oder Sprache wählen. Sprache Bild Zeit Weiter mit . Abschalt - Timer Autom. Abschaltung Kanal Betriebs-LED Hörbehindert Eigenschaft CI Information Einst. -
Seite 16: Gespeicherte Sender Bearbeiten
Gespeicherte Sender bearbeiten Drücken Sie MENU. Wählen Sie die Option “Kanal- Management” im Menü “Kanal” und drücken Sie dann . Drücken Sie ▲/▼ oder / , um den Sender zu wählen, den Sie bearbeiten möchten. Wählen Sie die gewünschte Option im unteren Bereich der Anzeige. -
Seite 17: Sendersuche
Sendersuche Alle vorher gespeicherten Sender werden in Schritt 4 gelöscht. Drücken Sie MENU. Mit ▲ oder ▼ “Kanal” wählen. Dann drücken. Mit ▲ oder ▼ “Autom. Suche” wählen. Dann drücken. Drücken Sie und drücken Kanal - Autom. Suche Sie dann ▲ oder ▼, um das Land Deutschland Deutschland... -
Seite 18: Manuelle Sendersuche
Manuelle Sendersuche Manuelle Suche nach digitalen Sendern (Expertenmodus) Kanal - Man. Suche digital Kanal Frequenz(kHz) 474000 Bild Start Kanal Stärke Eigenschaft Qualität Einst. Versch. Eing. Zurück Beend. Enter Return Menu Vorbereitung: INPUT SELECT - Taste drücken. DTV wählen (siehe auch Seite 15). Drücken Sie MENU. - Seite 19 Manuelle Sendersuche Manuelle Suche nach analogen Sendern (Expertenmodus) Kanal - Man. Suche analog Jetziger Kanal NED_1 217.25 MHz Bild Suche Feinabst. Kanal Farbsystem Auto Tonsystem Eigenschaft Einst. Speichern Versch. Eing. Zurück Beend. Enter Return Menu Vorbereitung: INPUT SELECT - Taste drücken. TV wählen (siehe auch Seite 15). Drücken Sie MENU.
-
Seite 20: Basisfunktionen
Basisfunktionen Senderspeicher des eingebauten Tuners wählen Mit den P + oder – Tasten: Mit der 10er-Tastatur P + oder – so oft drücken, bis der gewünschte Beispiel: Senderspeicherplatz erscheint. Das Umschalten dauert ca. • Nr. 2: 2 drücken. 2 Sekunden. Von den Senderspeicherplätzen erscheinen •... -
Seite 21: Videotext
Videotext Der Videotextdecoder dieses Gerätes kann Videotextseiten anzeigen, die der eingebaute Tuner empfängt. Bis zu 800 aufeinanderfolgende Seiten werden automatisch gespeichert. Bedindet sich die gewünschte Seite unter den bereits gespeicherten, wird sie sofort angezeigt. Ansonsten entsteht bis zur Anzeige eine kleine Wartezeit. Externe Receiver (z.B.: DVB-T, DVB-C, DVB-S, DVB-S2) besitzen einen eigenen Videotextdecoder. -
Seite 22: Stereo-Empfang Im Analogen Kabel-Tv
Stereo-Empfang im analogen Kabel-TV Der eingebaute Tuner kann STEREO Wenn Sie drücken, sehen Sie auf dem TV-Bildschirm die / Zwei-Kanal-Ton empfangen. Bei Signal-Typen “STEREO”, “Nicam Mono” und “DUAL I/II”, usw. Betrieb ausserhalb Deutschlands w i r d N I C A M -To n a u t o m a t i s c h Wählen Sie den gewünschten Ton bei Zwei-Kanal-Ton- erkannt und empfangen. -
Seite 23: Anmerkungen Zum Dvb-T-System
Anmerkungen zum DVB-T-System DVB-T befindet sich z.Zt. noch im Aufbau. Informationen zur aktuellen Ausbaustufe erhalten Sie im Internet unter http://www.ueberall-tv.de oder von Ihrem Fachhändler. Als digitaler Dienst funktioniert DVB-T grundsätzlich anders, als der bisherige analoge TV-Empfang. Empfangsmöglichkeiten: Anders als Kabelfernsehen wird DVB-T mit Zimmer- oder Dachantenne empfangen. Im Kerngebiet um einen DVB-T-Sender ist der Empfang mit Zimmerantenne möglich. -
Seite 24: Pinnummer (Kindersicherung)
Pinnummer (Kindersicherung)/ EPG (Electronic Program Guide) Pinnummer (Kindersicherung) Der Jugendschutz ist eine Funktion der Sendeanstalten. Wenn vom Sender nicht unterstützt, ist der Jugendschutz ohne Funktion. Zur Zeit unterstützt kein Sender den Jugendschutz. Drücken Sie MENU. Wählen Sie Eigenschaft/Systemschloss und drücken Sie dann . Die Aufforderung zur Eingabe erscheint. -
Seite 25: Bildformat Und Aufl Ösung
Bildformat und Auflösung Auflösung und Bildqualität Breitbildfilme werden in verschiedenen Auflösungen übertragen. Die folgende Tabelle zeigt die möglichen Auflösungen der Übertragungswege für Breitbildfilme in Deutschland. Übertragungsweg Auflösung des analoges digitales DVB-T Satellit HDTV Blu-ray- Breitbildsignals Kabel-TV Kabel-TV (DVB-S) Satellit Disc (DVB-S2) 432i x 768 (Letterbox) nein... -
Seite 26: Bildformat
Bildformat Picture Size Das gewünschte Bildformat kann mit der Taste PICTURE SIZE eingestellt werden. PICTURE SIZE mehrmals so oft drücken, bis das gewünschte Format angezeigt wird. Folgende Formate werden der Reihe nach angezeigt: Auto, 4:3, 16:9, 14:9, Kino, Real (nur HDMI). Auto Das Bild wird automatisch nur dann formatfüllend gezeigt, wenn ein TV-Signal mit WSS empfangen wird. - Seite 27 Bildformat Andere Formate PICTURE SIZE so oft drücken, bis die gewünschte Größe er- scheint. Das Bild wird im 4:3-Format mit schwarzen Streifen rechts und links gezeigt. 16:9 Das Bild wird gleichmäßig in die Breite gezoomt. 16:9 ist besonders geeignet für DVD-Player, DVB-T-, DVB-C und Satelliten-Receiver, die 16:9-Spielfilme ohne schwarze Balken übertragen und zeigen können.
-
Seite 28: Menüfunktionen
Menüfunktionen Wählen Sie die gewünschte Einstellung, wie hier beschrieben. Ausgewählte Elemente Tipp zum Setup Bild Bildmodus Normal Normal (nicht veränderbar) Lebendig Ve r b e s s e r t e r B i l d k o n t r a s t u n d - s c h ä r f e (Voreinstellung) Soft Für schlechte Signale vorgesehen (Voreinstellung) - Seite 29 Menüfunktionen Ausgewählte Elemente Tipp zum Setup Eigenschaft Systemschloss Siehe Seite 24. Sprache OSD-Sprache Siehe Seite 15. Bevorz. Untertitel Wählen Sie die bevorzugte Untertitel-Sprache aus, wenn die aktuell laufende DVB-T-Sendung mehr als eine Untertitel-Sprache hat. Wenn die hier bevorzugte Untertitelsprache über den Sender nicht übertragen wird, wird automatisch die in den Untertitel-Menü...
- Seite 30 Menüfunktionen Ausgewählte Elemente Tipp zum Setup Einst. OSD-Zeit Das OSD wird mit dieser Einstellung automatisch gelöscht. Wenn Sie jedoch “Niemals” wählen, wird 5/10/15/20/25/30 Sek./Niemals das OSD nicht automatisch gelöscht. (Drücken Sie RETURN, um das OSD zu löschen.) AV1 Eingang Auto Fabrikeinstellung, Änderung nicht notwendig.
-
Seite 31: Pc-Einstellung
PC-Einstellung So gehen Sie vor: Wählen Sie an Ihrem PC-Monitor eine Auflösung von 1360 × 768 bei 60Hz und speichern Sie diese Einstellung. Schalten Sie Ihren PC aus und schließen Sie den ausgeschalteten LCD-TV an. Verwenden Sie einen Bildschirmschoner, um das Einbrennen von statischen Bildinhalten zu verhindern. PC-Eingang wählen Verwenden Sie ein handelsübliches VGA-Kabel (nicht mitgeliefert), um Ihren PC mit dem LCD-TV zu verbinden. -
Seite 32: Hdmi-Eingang
HDMI-Eingang Hier können Sie nur Geräte mit HDMI- oder DVI-Ausgang anschließen. Es gibt keine Adapter für andere Geräte. Beispiel: Es gibt keine Adapter von SCART auf HDMI. DVI-Geräte benötigen zur Audioübertragung zusätzlich ein Audiokabel. HDMI-Eingang wählen (siehe S.15). TV (Rückseite) Zum PC/DVI AUDIO-Eingang TV (Seite) Audio-Kabel (nicht mitgeliefert) -
Seite 33: Anschluss Anderer Geräte
Anschluss anderer Geräte 1. Verschiedene Geräte anschließen Achtung: Bevor Sie etwas anschließen: • Um jede mögliche Beschädigung zu vermeiden, die Geräte von der Stromversorgung trennen. • Die gewünschte Verbindung herstellen. • Erst wenn die Anschlüsse fest und korrekt erstellt sind, die Geräte an die Stromversorgung an- schließen. -
Seite 34: Anschluss An Audio-Verstärker
Anschluss anderer Geräte 3. Anschluss an Audio-Verstärker Verbinden Sie Stereo-Verstärker (A) und TV-Gerät mit einem Spezialkabel, wie abgebildet, um den Ton des eingebauten Analog-Tuners über Verstärker zu hören. Benutzen Sie die Scartbuchse. Genauere Anweisungen dazu finden Sie in der Bedienungsanleitung Ihres Stereo-Verstärkers. Falls Sie einen Digital- Verstärker/-Decoder (B) mit einem Digital-Eingang benutzen, so verbinden Sie diesen Eingang über ein Cinch-Kabel mit dem Digital-Audio-Ausgang Ihres TV-Gerätes. -
Seite 35: Fehlersuche
Fehlersuche Prüfen Sie bitte folgende Punkte, bevor Sie Ihr Gerät zum Service geben: Symptom Mögliche Lösung Seite Kein Bild, kein Ton. Gerät einschalten. 220~240V-Steckdose mit einem anderen Gerät prüfen. Gewünschten Eingang wählen. Das Gerät 1 Minute lang vom Strom trennen. Kein Empfang mit dem Scartkabel zunächst nicht anschließen. -
Seite 36: Technische Daten
Technische Daten TV19LB510 TV22LB810 TV24LB860 Tuner-Farb-System Analog: PAL UK, IR, CCIR, FRANZÖSISCHES System, B/G, D/K, I/I, L Digital: DVB-T (OFDM 2k/8k 16QAM/64QAM) Videofarbsystem PAL/SECAM/NTSC 3.58/NTSC 4.43/PAL 60 Senderspeicher 100 digitale Speicherplätze (999 Service), 100 analoge Speicherplätze Empfangsbereich Analog: IreE2~E4, X~Z+2, S1~S10, E5~E12, S11~S41, E21~E69... -
Seite 37: Garantie
Deutschland. Für die Fehlerfreiheit gebraucht gehandelter Ware haftet der Verkäufer im Rah- men der gesetzlichen Gewährleistung. Vermuten Sie während der Garantiezeit einen Fabrikationsfehler dieses ORION-Produktes, wenden Sie sich bitte an folgende Service-Nummer des Herstellers: Hersteller und Garantiegeber: ISP KG / Max-Planck-Str. 20 / 63303 Dreieich 0180-5674664 Tel.:... -
Seite 38: Mitgelieferten Standfuß Montieren
Mitgelieferten Standfuß montieren Mitgelieferten Standfuß montieren Hinweise: • Stellen Sie sicher, dass das TV-Gerät nicht mit dem Strom verbunden ist. • Einen Tisch mit einer weichen Decke als Unterlage vorbereiten (siehe Bild). • Vorsicht ! Nicht auf den Bildschirm drücken - Glasbruchgefahr! So gehen Sie vor: 1) TV-Gerät mit der Vorderseite auf den Tisch legen. - Seite 40 J3CX0101A SH 10/10...
