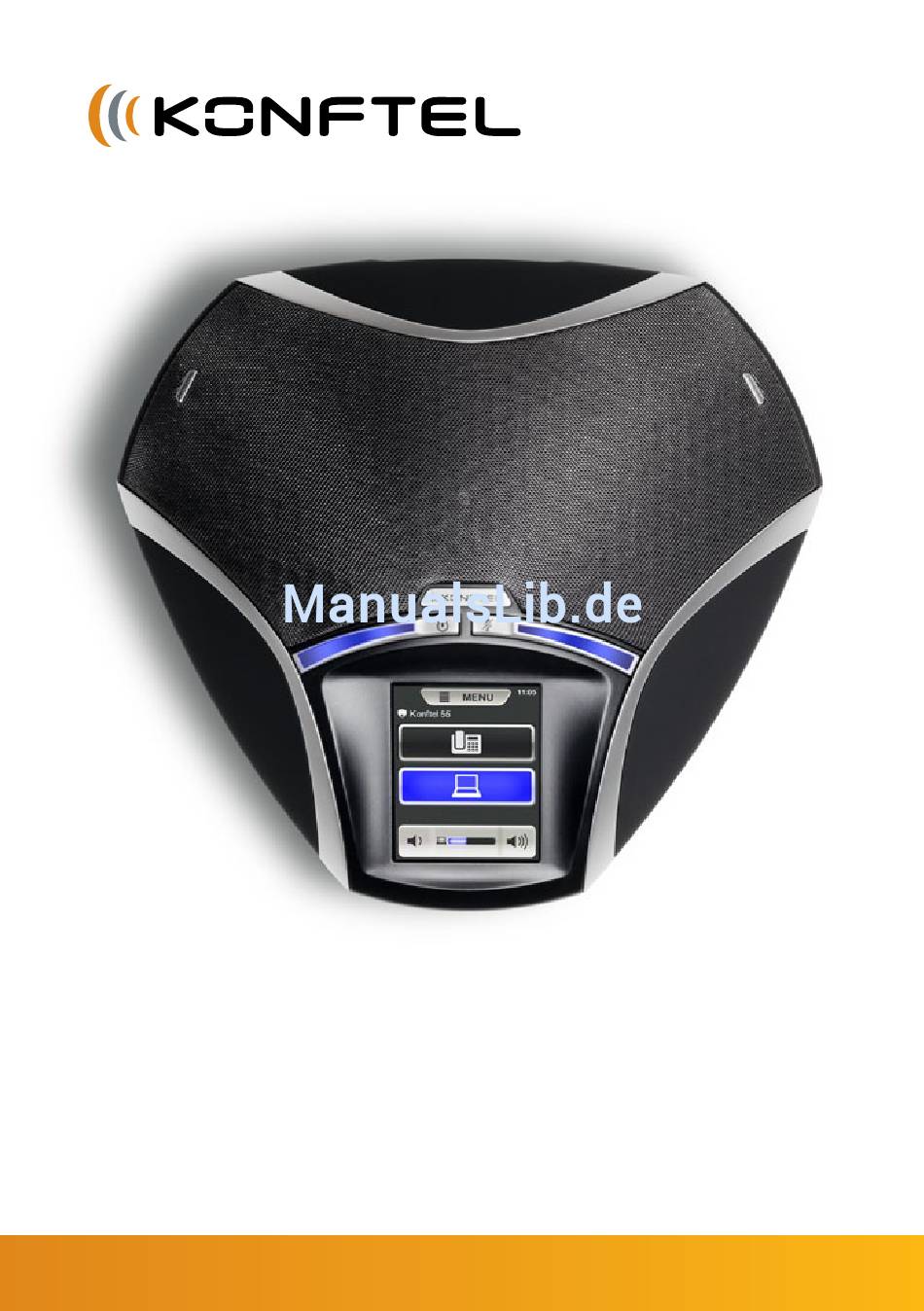

- Seite 1 Handbuch Konftel 55 DEUTSCH...
-
Seite 2: Omnisound ® Hd - Optimale Tonqualität
Sie bei gleichbleibender Tonqualität – ganz ohne störende Lautverluste, Qualitätseinbußen oder Echos. Bestmöglicher natürlicher Klang garantiert! Konftel AB bestätigt hiermit, dass dieses Konferenztelefon die Anforderungen und übrigen relevanten Bestimmungen der Direktive 1999/5/EG erfüllt. Die vollständige Erklärung finden Sie unter www.konftel.com/doc. -
Seite 3: Inhaltsverzeichnis
INHALT Einleitung Pflege ..................... 2 Beschreibung Allgemeines ..................4 Zusammenschaltung ................ 6 Akku ....................6 Verwendung mit einem Systemtelefon Anschluss an Systemtelefon.............. 7 Gespräche tätigen ................8 Verwendung mit einem Mobiltelefon Mobiltelefon mit Kabel anschließen ........... 9 Gespräche tätigen ................10 Verwendung mit einem Computer Anschluss an Computer .............. -
Seite 4: Einleitung

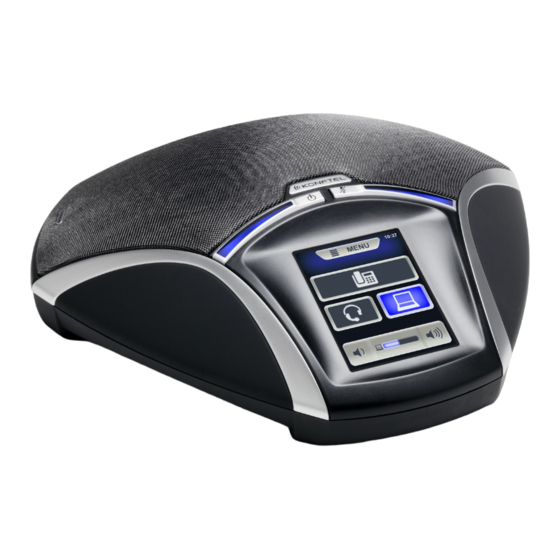

EINLEITUNG Das Konftel 55 ist ein Konferenztelefon, die an Ihr Systemtelefon, Ihr Mobiltelefon und Ihren Computer angeschlossen werden kann und das dank OmniSound HD eine kristall- ® klare Tonqualität liefert. • OmniSound HD Tontechnik mit Voll-Duplex sowie Echo- und Rauschunterdrückung in ®... -
Seite 5: Beschreibung
BESCHREIBUNG Ein / Aus / Stromsparposition Stummschaltung (Mikrofon ausgeschaltet / Lautsprecher ausgeschaltet) Langer Tastendruck Ein / Aus Kurzer Tastendruck Bildschirm abschalten Touch-Screen Leuchtanzeigen (LED) Leuchtet blau Tonkanal eingeschaltet / laufendes Gespräch Leuchtet rot Stummschaltung, Mikrofon ausgeschaltet Blinkt rot Warteposition, Mikrofon und Lautsprecher ausgeschaltet Akkufach Anschluss für: Systemtelefon (Adapter) -
Seite 6: Allgemeines
Display zeigt nur die Tasten, die in einer bestimmten Situation verwendbar sind, daher ist die Bedienung trotz der zahlreichen Anschlussmöglichkeiten sehr einfach. Bei der ersten Inbetriebnahme des Konftel 55 wird nur eine Menütaste angezeigt. Wenn Sie einen Computer über eine USB-Schnittstelle anschließen, wird eine entsprechende Taste auf dem Display angezeigt, so dass Sie die Tonübertragung einfach ein- und... -
Seite 7: Stummschaltung
Sie Mikrofon (und Lautsprecher) erneut. Die Anzeigen leuchten blau. Stromsparposition Das Konftel 55 hat verschiedene Stromsparbetriebsarten. Nach fünf Minuten wird die Hintergrundbeleuchtung reduziert und nach 15 Minuten wird die Bildschirmdarstellung durch eine Uhr ersetzt. Diese Zeiten sind bei Akkubetrieb kürzer. Man kann den Bildschirm auch manuell ausschalten. -
Seite 8: Zusammenschaltung
USB wesentlich länger. Akku einsetzen Die Abdeckung des Akkufachs nach vorne schieben, so dass sie sich löst. Den Akku in das Konftel 55 mit den Kontakten nach unten in das Akkufach einlegen. Die Abdeckung des Akkufachs wieder einschieben. ... -
Seite 9: Verwendung Mit Einem Systemtelefon
Telefon und Telefonhörer installiert wird. Mit dem Adapter können Gespräche per einfa- cher Betätigung zwischen Konftel 55 und Telefonhörer umgeschaltet werden. Das Konftel 55 kann an alle digitalen Telefone (Unternehmensnetzwerke) und in den meisten Fällen auch an analoge Telefone (traditionelle Telefonanschlüsse zuhause) ange- schlossen werden. -
Seite 10: Gespräche Tätigen
Die Tonqualität des Telefons variiert je nach Fabrikat. Es kann daher erforderlich sein, die Mikrofonempfindlichkeit am Konftel 55 zu justieren, damit für die anderen Gesprächspartner eine gute Tonqualität gewährleistet ist. Die Einstellung wird im Konftel 55 gespeichert und kann jedesmal neu verwendet werden, sobald ein Telefon per Adapter angeschlossen wird. -
Seite 11: Verwendung Mit Einem Mobiltelefon
Der Systemtelefonanschluss wird deaktiviert, sobald ein Mobiltelefon angeschlossen ist. MOBILTELEFON MIT KABEL ANSCHLIESSEN Das Konftel 55 wird mit Hilfe eines speziellen Kabels (Zubehör) für Ihr Mobiltelefon ange- schlossen. Das Konftel 55 funktioniert auf die gleiche Weise wie ein an Ihr Mobiltelefon angeschlossenes Headset. -
Seite 12: Gespräche Tätigen
Geben Sie die Rufnummer am Mobiltelefon ein. Wenn Sie bereits ein Gespräch mit dem Mobiltelefon führen und dies auf das Konftel 55 umleiten möchten, schließen Sie einfach das Kabel an. Lautstärke einstellen Die Lautstärke kann nur eingestellt werden, wenn das Telefon aktiv ist (die Taste leuchtet). -
Seite 13: Verwendung Mit Einem Computer
Netzbeschaffenheit und Ausrüstung der anderen Gesprächspartner kann die Tonqualität durch andere Faktoren beeinträchtigt werden. ANSCHLUSS AN COMPUTER Schließen Sie das Konftel 55 mit dem mitgelieferten USB-Kabel an den Computer an. Die Taste wird am Konftel 55 angezeigt. Die Taste wird direkt beim Anschluss aktiviert. -
Seite 14: Verwendung Mit Einem Computer
® ® ein anderes Programm für VoIP (Voice over IP). Lautstärke einstellen Sie können die Lautstärke sowohl im Computer als auch am Konftel 55 einstellen. Durch Drücken der Taste am Konftel 55 können Sie den Ton sehr schnell ausschalten. -
Seite 15: Zusammenschaltung
(je nachdem, welches Telefon Sie angeschlossen haben) die Tasten oder . Beide Tasten leuchten blau und der Ton vom Computer und dem Telefon ist im Konftel 55 hörbar. Die Lautstärkeeinstellung erhält zwei Anzeigen. LAUTSTÄRKE EINSTELLEN Die allgemeine Lautstärke der Gesprächswiedergabe wird durch Drücken der linken oder rechten Taste an der Lautstärkeregelung eingestellt. - Seite 16 Durch erneutes Drücken der Taste an der Oberseite der Lautstärkeregelung kehren Sie zur gemeinsamen Lautstärkeeinstellung der beiden Tonquellen zurück. Das Konftel 55 speichert die eingestellte Lautstärke, wenn eine Tonquelle abge- schaltet wird. Wenn die gleiche Tonquelle das nächste Mal aktiviert wird, erfolgt die Wiedergabe mit der gespeicherten Einstellung.
-
Seite 17: Headset Verwenden
Anschluss Ihres Headsets an das Konftel 55. Die Taste wird am Konftel 55 angezeigt. Drücken Sie die Taste . Schließen Sie Ihre Headset an das Konftel 55 an. Die Taste leuchtet auf und der Ton wird vom Konftel 55 an das angeschlossene Headset übertragen. -
Seite 18: Gesprächsaufzeichnung
GESPRÄCHSAUFZEICHNUNG Das Konftel 55 bietet Ihnen die Möglichkeit, Gespräche aufzuzeichnen oder das Gerät als Diktiergerät zu verwenden. Die Gespräche werden auf einer Speicherkarte aufgezeichnet. Auf der Speicherkarte werden automatisch Ordner mit dem Datum der Aufzeichnung angelegt. Die Dateien werden im wav-Format mit der Uhrzeit gespeichert, bei der die Aufzeichnung begonnen hat. -
Seite 19: Gesprächsaufzeichnung Abspielen
GESPRÄCHSAUFZEICHNUNG GESPRÄCHSAUFZEICHNUNG ABSPIELEN Sie können die Speicherkarte auf einem Computer abspielen und redigieren oder direkt auf dem Konftel 55 abhören. Drücken Sie die Menütaste und wählen Sie MENÜ Gesprächsaufzeichnungen Es wird eine Liste mit allen Gesprächsaufzeichnungen auf der SD-Karte angezeigt. -
Seite 20: Einstellungen
EINSTELLUNGEN Drücken Sie die Menütaste MENU Das Menü öffnet sich. SPRACHE WÄHLEN Drücken Sie die Taste im Menü. Sprache Wählen Sie die gewünschte Sprache und drücken Sie die Taste mit dem Zurückpfeil... -
Seite 21: Tonhöhe Einstellen
EINSTELLUNGEN TONHÖHE EINSTELLEN Drücken Sie die Taste im Menü. Nehmen Sie mit den Tasten die gewünschten Einstellungen vor und beenden Sie diese mit dem Zurückpfeil Tastenton Sie haben die Wahl zwischen Stummschaltung, diskret oder etwas lauterem Tastenklick. Gesprächsaufzeichnungsanzeige Um von Ihnen angerufene Personen darauf aufmerksam zu machen, dass das Gespräch aufgezeichnet wird, ertönt in regelmäßigen Abständen ein Tonsignal. -
Seite 22: Anschlusseinstellungen Ändern
Es gibt aber auch Mobiltelefone, die den Anschluss erst dann aktivieren, wenn ein Anruf getätigt wird. Wenn Sie ein deratiges Mobiltelefon angeschlossen haben und immer eine sichtbare Taste für die Aktivierung der Tonübertragung an das Konftel 55 haben möchten, wählen Sie... -
Seite 23: Anschluss
EINSTELLUNGEN optimale Tonqualität sicherzustellen, kann es erforderlich sein, die Empfindlichkeit des Mikrofons an das Telefon anzupassen. Die Einstellung wird im Konftel 55 gespeichert und lässt sich jedesmal erneut verwenden, wenn ein Telefon per Telefonadapter angeschlossen wird. Drücken Sie die Taste und machen Sie einen Testanruf mit Ihrem Telefon. - Seite 24 EINSTELLUNGEN Headset -Konfiguration Mit dieser Einstellung können Sie den Headset-Ausgang an unterschiedliche Headsets anpassen.Die meisten Headsets mit 3,5 mm-Stecker haben drei (Mono) oder vier (Stereo) Kontakte, wobei die Mikrofonkontakte vorn am Stecker liegen. Wenn Ihr Headset nicht funktioniert, kann dies daran liegen, dass die Kontakte anders platziert sind. Headset-Lautstärke Die Empfindlichkeit (Lautstärke) kann bei unterschiedlichen Headsets variieren.
-
Seite 25: Systemeinstellungen Ändern
• Uhrzeit und Datum einstellen, so dass die Gesprächsaufzeichnungen die richtige Zeitkennzeichnung erhalten • Die Softwareversion kontrollieren • Eine Aktualisierung der Software starten • Alle Einstellungen auf die werkseitigen Einstellungen des Konftel 55 zurückstellen und alle individuellen Einstellungen damit löschen. -
Seite 26: Software Aktualisieren
, wählen Sie MENU System Drücken Sie auf die Taste und bestätigen Sie mit , um in der Aktualisierung Aktualisierungsposition einen Neustart auszuführen. Konftel 55 wird im Aktualisierungsmodus neugestartet. Achten Sie darauf, dass der Text auf Englisch angezeigt wird. -
Seite 27: Über Eine Sd-Speicherkarte Aktualisieren
, wählen Sie MENU System Drücken Sie auf die Taste und bestätigen Sie mit , um in der Aktualisierung Aktualisierungsposition einen Neustart auszuführen. Konftel 55 wird im Aktualisierungsmodus neugestartet. Achten Sie darauf, dass der Text auf Englisch angezeigt wird. - Seite 28 SOFTWARE AKTUALISIEREN Drücken Sie auf die Taste wenn das Konftel 55 neu startet. Use USB Folgen Sie den Anweisungen auf dem Bildschirm des Konftel 55.
-
Seite 29: Technische Daten
Touch-Screen plus EIN/AUS und Mikrofonabschaltung. Speicher Schacht für SD- (SDHC-)Speicherkarte Upgrademöglichkeit Konftel Upgrade Utility (für Microsoft Windows) aktualisiert die Software im Konftel 55 über USB. Das Upgrade kann auch über eine SD-Speicherkarte erfolgen. Stromversorgung Netzteil Phihong PSC12R, 100–240 V AC/12 V DC. - Seite 30 Konftel ist ein führender Hersteller von Konferenztelefonen mit dem weltweit größten Wachstum. Seit 1988 ist es unser Ziel, Menschen überall auf der Welt unabhängig von der räumlichen Distanz bei der Kommunikation zu unterstützen. Aus Erfahrung wissen wir, dass Telefonkonferenzen effektiv dazu beitragen, Zeit und Kosten zu sparen und gleichzeitig die Umwelt zu schonen.
