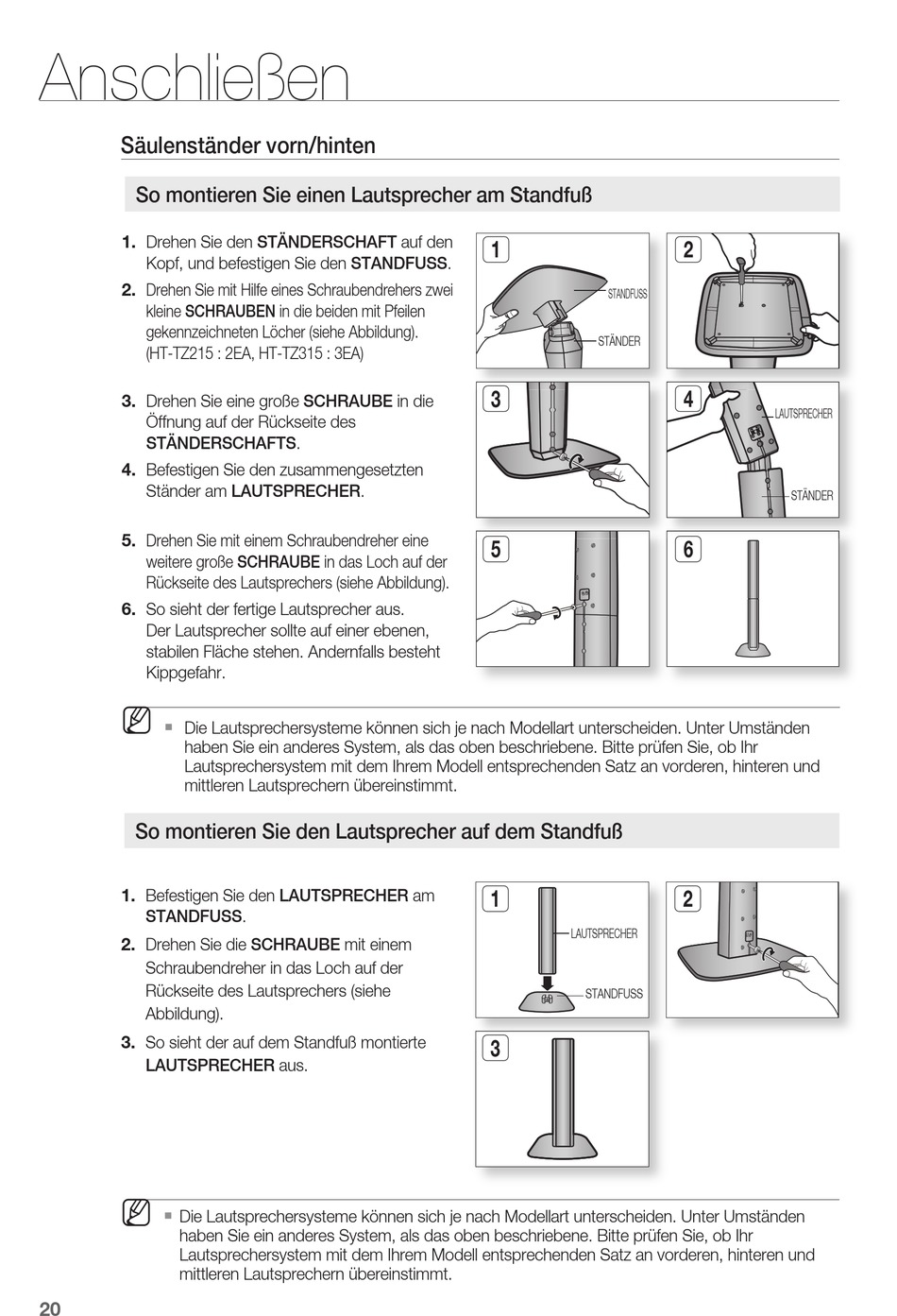

Anschließen
Säulenständer vorn/hinten
So montieren Sie einen Lautsprecher am Standfuß
1. Drehen Sie den STÄNDERSCHAFT auf den
Kopf, und befestigen Sie den STANDFUSS.
. Drehen Sie mit Hilfe eines Schraubendrehers zwei
kleine SCHRAUBEN in die beiden mit Pfeilen
gekennzeichneten Löcher (siehe Abbildung).
(HT-TZ215 : 2EA, HT-TZ315 : 3EA)
.
Drehen Sie eine große SCHRAUBE in die
Öffnung auf der Rückseite des
STÄNDERSCHAFTS.
4. Befestigen Sie den zusammengesetzten
Ständer am LAUTSPRECHER.
. Drehen Sie mit einem Schraubendreher eine
weitere große SCHRAUBE in das Loch auf der
Rückseite des Lautsprechers (siehe Abbildung).
.
So sieht der fertige Lautsprecher aus.
Der Lautsprecher sollte auf einer ebenen,
stabilen Fläche stehen. Andernfalls besteht
Kippgefahr.
M
`
Die Lautsprechersysteme können sich je nach Modellart unterscheiden. Unter Umständen
haben Sie ein anderes System, als das oben beschriebene. Bitte prüfen Sie, ob Ihr
Lautsprechersystem mit dem Ihrem Modell entsprechenden Satz an vorderen, hinteren und
mittleren Lautsprechern übereinstimmt.
So montieren Sie den Lautsprecher auf dem Standfuß
1. Befestigen Sie den LAUTSPRECHER am
STANDFUSS.
. Drehen Sie die SCHRAUBE mit einem
Schraubendreher in das Loch auf der
Rückseite des Lautsprechers (siehe
Abbildung).
. So sieht der auf dem Standfuß montierte
LAUTSPRECHER aus.
M
`
Die Lautsprechersysteme können sich je nach Modellart unterscheiden. Unter Umständen
haben Sie ein anderes System, als das oben beschriebene. Bitte prüfen Sie, ob Ihr
Lautsprechersystem mit dem Ihrem Modell entsprechenden Satz an vorderen, hinteren und
mittleren Lautsprechern übereinstimmt.
0
1
STANDFUSS
STÄNDER


1
LAUTSPRECHER
STANDFUSS


4
LAUTSPRECHER
STÄNDER
