Anschließen

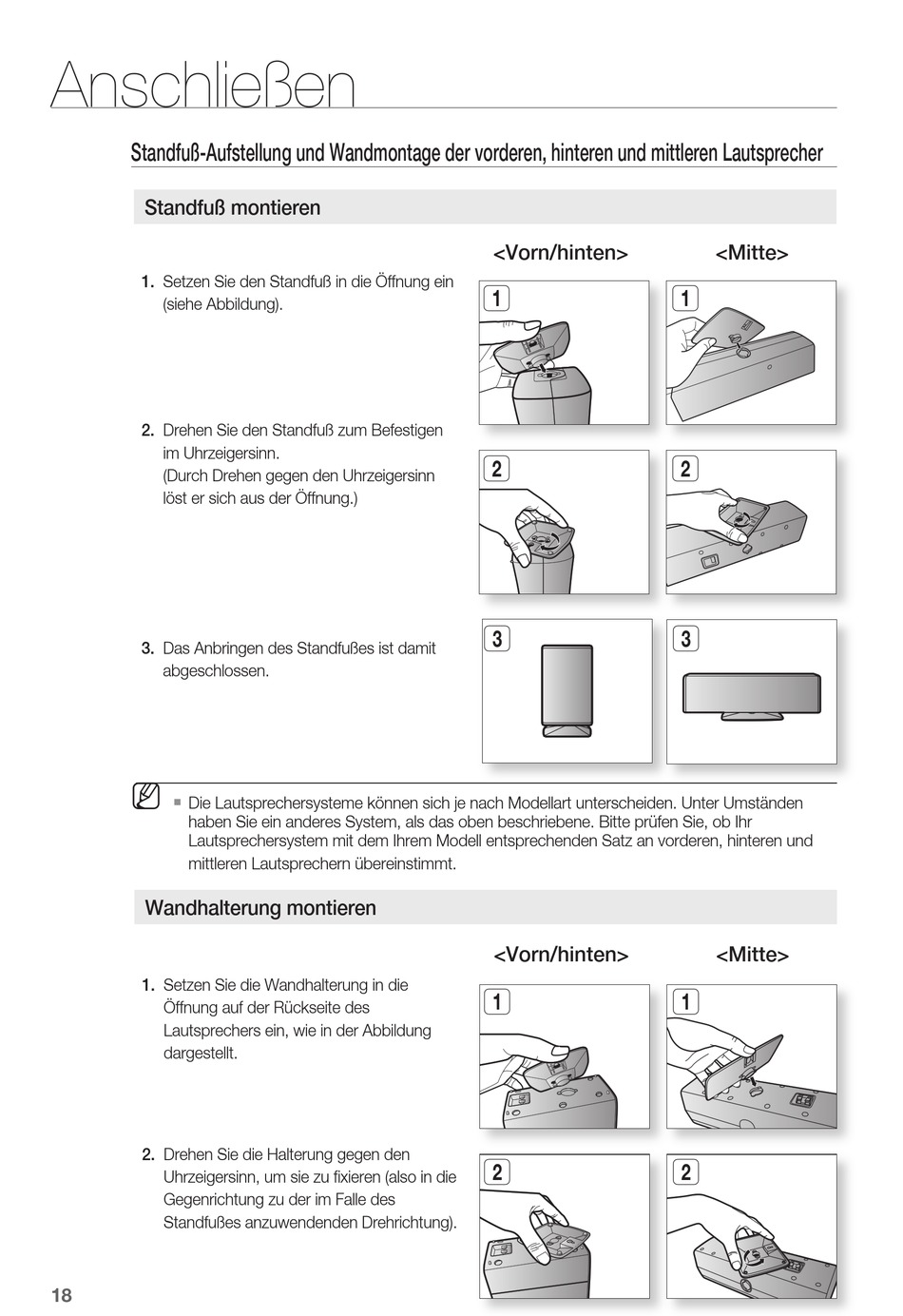

Standfuß-Aufstellung und Wandmontage der vorderen, hinteren und mittleren Lautsprecher
Standfuß montieren
1. Setzen Sie den Standfuß in die Öffnung ein
(siehe Abbildung).
2. Drehen Sie den Standfuß zum Befestigen
im Uhrzeigersinn.
(Durch Drehen gegen den Uhrzeigersinn
löst er sich aus der Öffnung.)
3. Das Anbringen des Standfußes ist damit
abgeschlossen.
M
`
Die Lautsprechersysteme können sich je nach Modellart unterscheiden. Unter Umständen
haben Sie ein anderes System, als das oben beschriebene. Bitte prüfen Sie, ob Ihr
Lautsprechersystem mit dem Ihrem Modell entsprechenden Satz an vorderen, hinteren und
mittleren Lautsprechern übereinstimmt.

Wandhalterung montieren

1. Setzen Sie die Wandhalterung in die
Öffnung auf der Rückseite des
Lautsprechers ein, wie in der Abbildung
dargestellt.
2. Drehen Sie die Halterung gegen den
Uhrzeigersinn, um sie zu fi xieren (also in die
Gegenrichtung zu der im Falle des
Standfußes anzuwendenden Drehrichtung).
1
<Vorn/hinten>
1


<Vorn/hinten>
1

<Mitte>
1


<Mitte>
1
