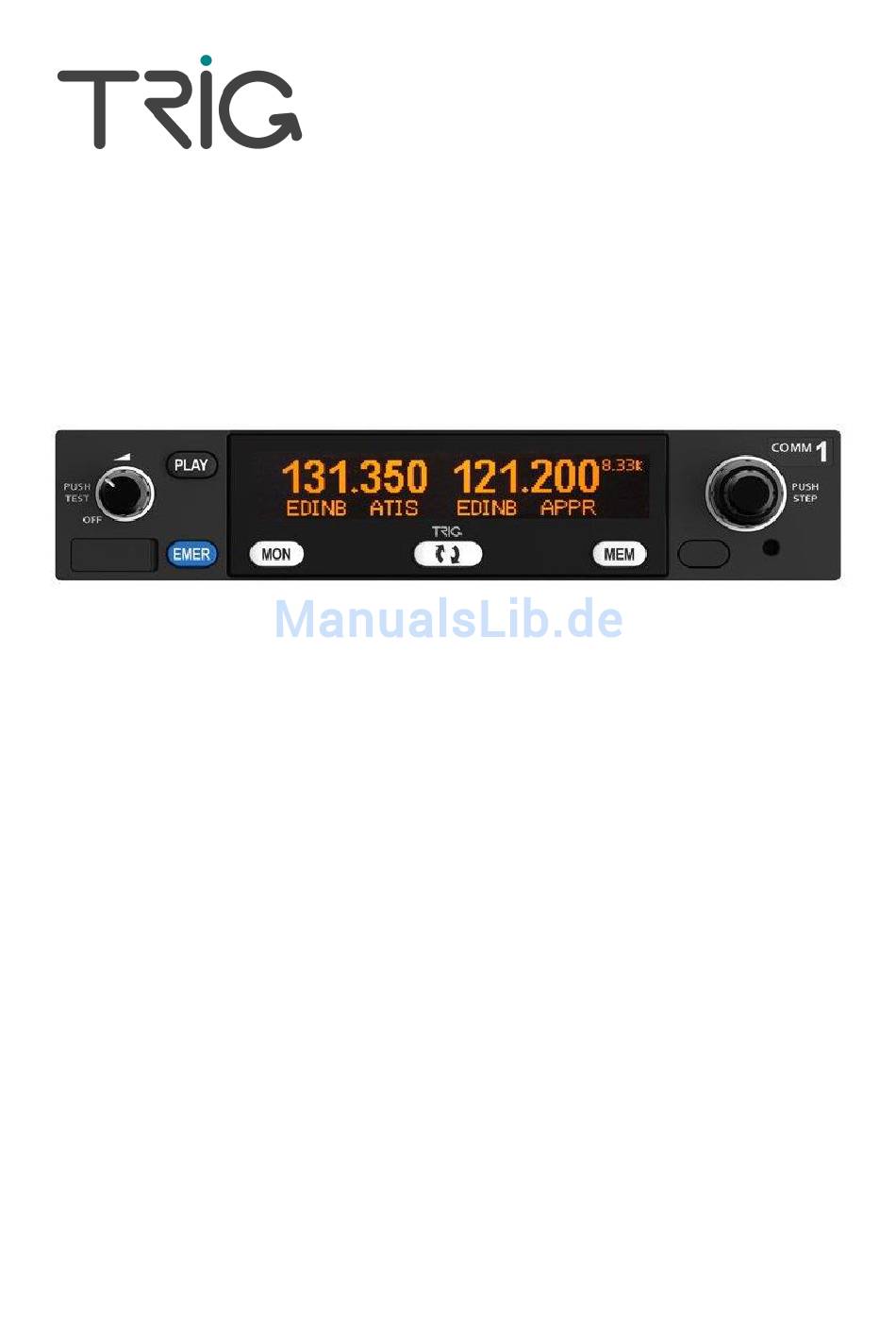

- Seite 1 TY96/96A and TY97/97A VHF Radio Operating Manual 01239-00-AC 21 June 2017 Trig Avionics Limited Heriot Watt Research Park Riccarton, Edinburgh EH14 4AP Scotland, UK © Copyright 2016 EN/DE/FR...
- Seite 2 This page intentionally left blank...
- Seite 3 Bedienelemente Diese Bedienungsanleitung ist für beide TY96/TY97 (8,33kHz und 25kHz Kanalabstand) und TY96A/TY97A (nur 25kHz Kanalabstand) gemeint. Alle Verweisen auf die TY96/97 gelten auch für die TY96A/97A, außer wenn anders angegeben ist. Anzeige Die Anzeige zeigt die Primär- und die Standby-Frequenz sowie eine Reihe von Symbolen an, die den Betriebsmodus des Funkgerätes angeben.
- Seite 4 Knopf für Ein/Aus, Lautstärke und Squelch (Rauschsperre) Der Knopf auf der linken Seite schaltet das VHF-Funkgerät sowie die Rauschunterdrückung ein und aus und regelt die Lautstärke des Audiosignals. Durch Drehen des Knopfes nach rechts wird das Funkgerät eingeschaltet und dann die Lautstärke erhöht. Die Drehung nach links senkt die Lautstärke und schaltet das Funkgerät schließlich mit einem Klick aus.
- Seite 5 einfacher identifizieren zu können. Gleichzeitig wird die Standby-Frequenz geringfügig stiller als der Primärkanal. Wenn das Funkgerät für Stereo-Musik verkabelt wurde und Sie ein Stereoheadset benutzen, wird sich auch der Sekundärkanal auf der rechten Seite des Primärkanals befinden. Das ist bei einem Flugzeug, das nur mit einem einzigen Funkgerät ausgerüstet ist, nützlich, da man ATIS abhören und gleichzeitig die Frequenz der Flugsicherung überwachen kann.
- Seite 6 Für einen Zugriff auf diese Datenbänke, drücken Sie den Knopf MEM. Die rechte Hälfte des Bildschirms wird durch das Datenbankfenster ersetzt und die erste Datenbank am Bildschirm ist die, die vom Piloten erstellt wurde. Der große Drehknopf kontrolliert den hervorgehobenen Cursor, während der kleine Ihnen ermöglicht, durch die Buchstaben und Zahlen durchzuscrollen.
- Seite 7 GPS-Datenbank Diese Datenbank ist von Ihrem GPS-Empfänger geladen und enthält Information über Flugplätze, die sich entlang der Flugstrecke befinden. Der Zugriff ist genauso wie bei der integrierten Datenbank, aber in diesem Fall drehen Sie den großen Knopf, um die Datenquelle auszuwählen (das Datenbankfeld wird sich hervorheben lassen) und den kleinen Knopf drehen Sie, um die GPS-Datenquelle auszuwählen.
- Seite 8 Eintrag den Sie verändern wollen angezeigt, halten Sie MEM für 5 Sekunden gedrückt. Die selben Optionen wie zuvor werden angezeigt: EDIT, DELETE, ADD NEW oder CANCEL. Wenn Sie EDIT auswählen und MEM drücken, kann der Cursor Buchstaben, Zahlen und Anlagen im aktuellen Eintrag verändern. Drücken Sie MEM nochmals, um den Eintrag abzuspeichern.
- Seite 9 Allgemeiner Betrieb bei niedrigen Temperaturen Das TY96/TY97 ist für einwandfreien Betrieb bis zu -20°C zertifiziert, es kann jedoch sein, dass die Anzeige des Bediengeräts bei niedrigen Temperaturen beeinträchtigt ist. An einem kalten Tag müssen Sie eventuell warten, bis das Cockpit warm geworden ist, damit die Anzeige normal funktioniert.
- Seite 10 Low Voltage Die Bordstromversorgung beträgt weniger als 10 Volt (TY96) oder 16 Volt (TY97). Ant Fault Etwas ist mit den Flugzeugantennen los. Das Funkgerät wird immerhin versuchen, Übertragungen zu senden, aber Sie werden vielleicht nicht gehört. Transmit Fail Es gibt ein Problem beim Senden und das Funkgerät sendet nicht mehr.
- Seite 11 Trig Avionics Limited Tel: +44 (0)131 449 8810 support@trig-avionics.com Heriot Watt Research Park Fax: +44 (0)131 449 8811 www.trig-avionics.com Riccarton, Edinburgh EH14 4AP, UK...
