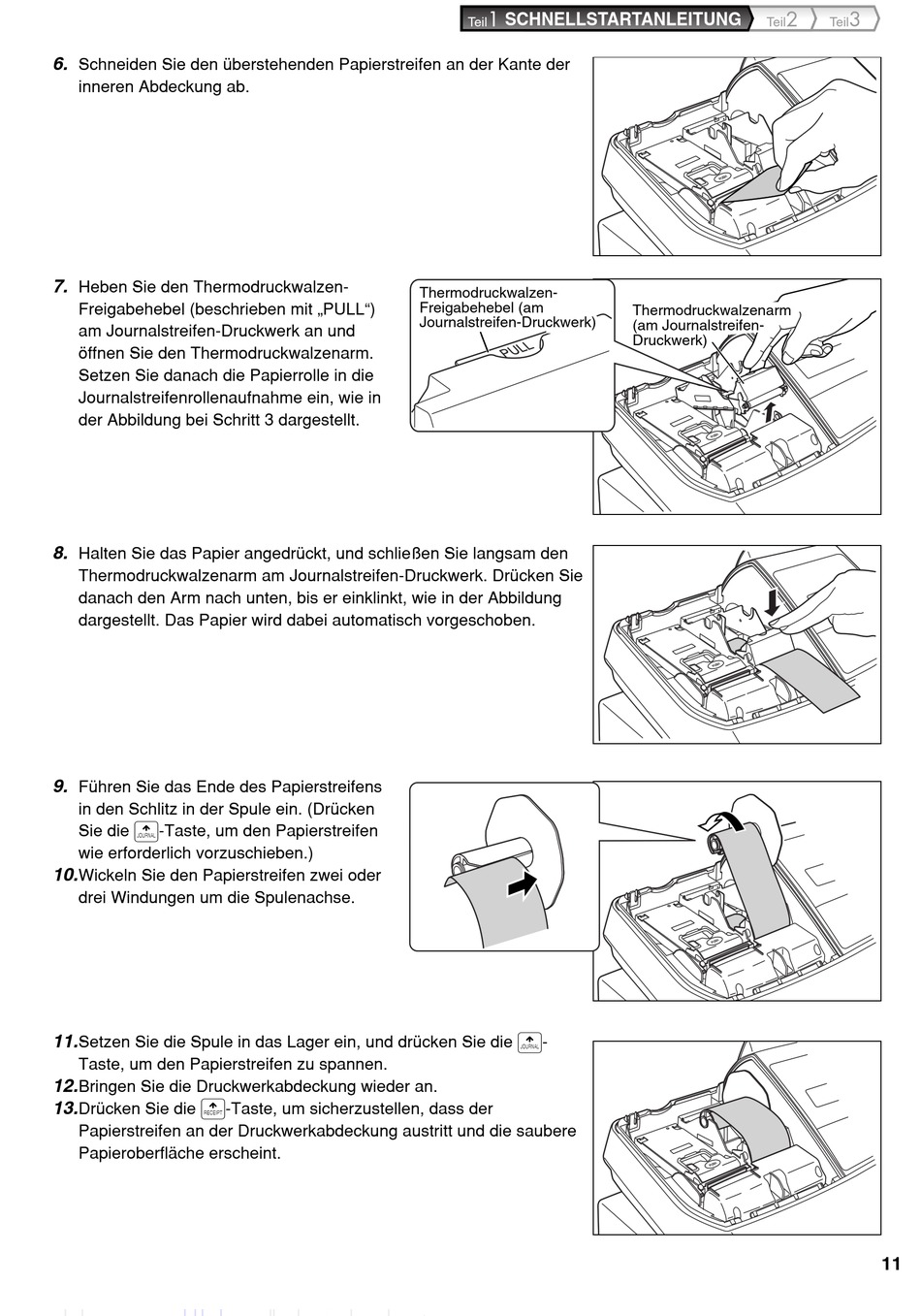

Sharp XE-A303 Bedienungsanleitung Seite 13

6.
Schneiden Sie den überstehenden Papierstreifen an der Kante der
inneren Abdeckung ab.
7.
Heben Sie den Thermodruckwalzen-
Freigabehebel (beschrieben mit „PULL")
am Journalstreifen-Druckwerk an und
öffnen Sie den Thermodruckwalzenarm.
Setzen Sie danach die Papierrolle in die
Journalstreifenrollenaufnahme ein, wie in
der Abbildung bei Schritt 3 dargestellt.
8.
Halten Sie das Papier angedrückt, und schließen Sie langsam den
Thermodruckwalzenarm am Journalstreifen-Druckwerk. Drücken Sie
danach den Arm nach unten, bis er einklinkt, wie in der Abbildung
dargestellt. Das Papier wird dabei automatisch vorgeschoben.
9.
Führen Sie das Ende des Papierstreifens
in den Schlitz in der Spule ein. (Drücken
}
Sie die -Taste, um den Papierstreifen
wie erforderlich vorzuschieben.)
10.
Wickeln Sie den Papierstreifen zwei oder
drei Windungen um die Spulenachse.
11.
Setzen Sie die Spule in das Lager ein, und drücken Sie die
Taste, um den Papierstreifen zu spannen.
12.
Bringen Sie die Druckwerkabdeckung wieder an.
{
13.
Drücken Sie die -Taste, um sicherzustellen, dass der
Papierstreifen an der Druckwerkabdeckung austritt und die saubere
Papieroberfläche erscheint.
1
SCHNELLSTARTANLEITUNG
Teil
Thermodruckwalzen-
Freigabehebel (am
Journalstreifen-Druckwerk)
}
-
2
Teil
Thermodruckwalzenarm
(am Journalstreifen-
Druckwerk)
3
Teil
11
