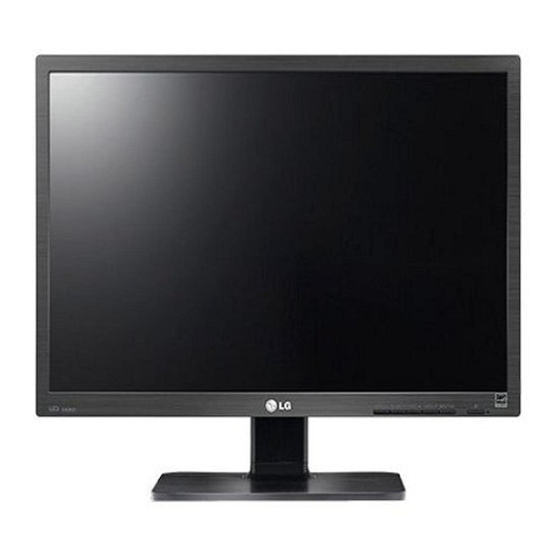

- Seite 1 BENUTZERHANDBUCH IPS LED-MONITOR Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. IPS LED-MONITOR-MODELL 24EB23PY www.lg.com...
-
Seite 2: Inhaltsverzeichnis
TUNG FEHLERBEHEBUNG Auspacken Teile und Tasten Monitorinstallation TECHNISCHE DATEN - Zusammenbau der Ständerplatte 24EB23PY - Abnehmen des Standfußes Voreingestellte Modi (Auflösung) - Abnehmen des Standkörpers Anzeige - Benutzen Sie den Kabelhalter - Installation auf einem Tisch - Anpassen des Winkels RICHTIGE KÖRPERHALTUNG... -
Seite 3: Montage Und Vorbereitung
MONTAGE UND VORBEREITUNG MONTAGE UND VORBEREITUNG Auspacken Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte an den Händler, bei dem Sie das Produkt erworben haben. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Produkt. D-SUB-Kabel DVI-D-Kabel CD (Handbuch)/Karte... -
Seite 4: Teile Und Tasten
MONTAGE UND VORBEREITUNG Teile und Tasten Betriebsanzeige LED an: Eingeschaltet LED aus: Ausgeschaltet (Taste Power) Tasten an Vorder- seite Eingangsanschlüsse (Siehe S.11 bis 13) -
Seite 5: Monitorinstallation
MONTAGE UND VORBEREITUNG Monitorinstallation Abnehmen des Standfußes Zusammenbau der Ständerplatte Legen Sie den Bildschirm des Monitors mit der Vorderseite nach unten. Um den Bildschirm vor Kratzern zu schützen, Legen Sie den Bildschirm des Monitors mit der Vorderseite nach unten. decken Sie die Oberfläche mit einem weichen Tuch ab. -
Seite 6: Abnehmen Des Standkörpers
MONTAGE UND VORBEREITUNG Abnehmen des Standkörpers Legen Sie den Bildschirm des Monitors mit der Vorderseite nach unten. Um den Bildschirm vor Kratzern zu schützen, decken Sie die Oberflä- che mit einem weichen Tuch ab. Verwenden Sie einen Schraubendreher, um die vier Schrauben und den Standfuß... -
Seite 7: Installation Auf Einem Tisch
MONTAGE UND VORBEREITUNG Installation auf einem Tisch Anpassen des Winkels Heben Sie den Monitor an, und stellen Sie ihn Stellen Sie den an der Ständerplatte montier- aufrecht auf den Tisch. ten Monitor aufrecht auf. Achten Sie auf einen Abstand von mindestens 10 cm zur Wand, um ausreichend Belüftung zu Passen Sie den Winkel des Bildschirms an. -
Seite 8: Anpassen Der Standhöhe
MONTAGE UND VORBEREITUNG Anpassen der Standhöhe Verwenden des Kensington- Schlosses Stellen Sie den an der Ständerplatte montier- Der Anschluss für das Kensington-Schloss befin- ten Monitor aufrecht auf. det sich auf der Rückseite des Monitors. Weitere Informationen zur Installation und Ver- Entfernen Sie das Klebeband, das am unteren wendung finden Sie in der Bedienungsanleitung hinteren Rand des Standkörpers befestigt... -
Seite 9: Schwenkbarer Standfuß
MONTAGE UND VORBEREITUNG Schwenkbarer Standfuß Seien Sie vorsichtig mit den Kabeln, wenn Sie den Bildschirm drehen. Die Abbildung kann vom Aussehen Ihres Monitors abweichen. Schwenken Sie den Monitor um 355 Grad, und passen den Monitorwinkel an, um ihn auf die für Sie optimale Position einzustellen. -
Seite 10: Montage An Der Wand
Verletzungen führen. 10 cm Verwenden Sie ausschließlich eine autori- 10 cm sierte Wandhalterung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal. Ziehen Sie die Schrauben nicht zu fest an, da dies Beschädigungen am Monitor her- vorrufen und zum Erlöschen Ihrer Garantie... -
Seite 11: Verwenden Des Monitors
VERWENDEN DES MONITORS VERWENDEN DES MONITORS Anschluss eines PCs DVI-D-Anschluss Um ein digitales Video Signal von Ihrem PC zum Ihr Monitor unterstützt Plug & Play*. Monitor zu übertragen, schließen Sie den PC an * Plug & Play: Ein PC erkennt das vom Benut- den Monitor mit einem DVI Kabel an, wie die fol- zer verbundene Gerät und schaltet dieses ein, gende Bilde dargestellen sind. - Seite 12 VERWENDEN DES MONITORS Funktion „Self Image Setting Function“ (Intelligente HINWEIS Bildeinstellung) Bei Verwendung mit einem HDMI-PC kann Drücken Sie den Storm-Button auf dem unten es zu Kompatibilitätsproblemen kommen. Bedinnungsfeld um Storm anzuschalten. Wenn Wenn Sie zwei PCs mit dem Monitor verwen- der Monitor eingeschaltet ist, wird die Funktion den möchten, schließen Sie die jeweiligen INTELLIGENTE BILDEINSTELLUNG automatisch...
-
Seite 13: Anschließen Von Peripheriegeräten
ANPASSEN VON EINSTELLUNGEN Anschließen von Peripheriege- HINWEIS räten Peripheriegeräte sind separat erhältlich. Schliessen Sie periphere Geräte zum Monitor an, Der USB-Anschluss auf der linken und mit USB-, Mikrofon- und Kopfhöreranschlüsse. unteren Seite des Monitors kann zum An- schließen der Tastatur, Maus und anderer Zwei ablaufseitige USB Anschlüsse USB-Geräte genutzt werden. -
Seite 14: Anpassen Von Einstellungen
Drücken Sie beim Ändern der Anzeigeeinstellungen stets die Taste AUTO auf dem OSD für das MONITOR-SETUP (nur im analogen Modus unterstützt). Bester Anzeigemodus 24EB23PY:1920 x 1200 Sie können das Eingangssignal auswählen. y Wenn eine Verbindung zu mindestens zwei Eingangssignalen besteht, können Sie das gewünschte Eingangssignal... -
Seite 15: Anpassung Der Einstellungen
Um die Bildschirmsfarbe anzupassen. Farbtemp. Sechs Farben Um die Bildschirmsfarbe anzupassen. ● ● ● Farben (Nur verwendet für 24EB23PY Modell) zurücksetzen Anzeige Horizontal ● Um die Position des Bildschirmes einzustellen Vertikal Takt Um die Klarheit und die Stabilität des Bildschirmes zu verbes- ●... -
Seite 16: Bild
ANPASSEN VON EINSTELLUNGEN Bild Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen. Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen. Drucken Sie ▼ Knopf, um Bild einzugeben. Stellen Sie die Wahlen ein, indem Sie ◄ oder ► oder ▼betätigen. -
Seite 17: Farben
ANPASSEN VON EINSTELLUNGEN Farben Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen. Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen. Drucken Sie ► Knopf, um Farben zu wählen Drucken Sie ▼ Knopf, um Farben einzugeben. Stellen Sie die Wahlen ein, indem Sie ◄... -
Seite 18: Anzeige
ANPASSEN VON EINSTELLUNGEN Anzeige Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen. Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen. Drucken Sie ► Knopf, um Anzeige zu wählen Drucken Sie ▼ Knopf, um Anzeige einzugeben. Stellen Sie die Wahlen ein, indem Sie ◄... -
Seite 19: Andere
ANPASSEN VON EINSTELLUNGEN Andere Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen. Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen. Drucken Sie ► Knopf, um Andere zu wählen Drucken Sie ▼ Knopf, um Andere einzugeben. Stellen Sie die Wahlen ein, indem Sie ◄... -
Seite 20: My Key Einstellungen
ANPASSEN VON EINSTELLUNGEN MY KEY Einstellungen Drucken Sie MY KEY Knopf auf der Unterseite des Monitors, um MY KEY OSD anzuzeigen. Stellen Sie die Wahlen ein, indem Sie ◄ oder ► oder ▼be- tätigen. Wählen Sie EXIT, um das OSD-Menü zu schließen. Jede Option wird nachfolgend erklärt. -
Seite 21: Func. Einstellungen
ANPASSEN VON EINSTELLUNGEN FUNC. Einstellungen Bildmodus Drucken Sie FUNC. -Knopf auf der Unterseite des Monitors, um FUNC. SOD anzuzeigen. Drucken Sie ▼ Knopf, um Bildmodus einzugeben. Stellen Sie die Wahlen ein, indem Sie die ◄ oder ► Knöpfe betätigen. Wählen Sie EXIT, um das OSD-Menü zu schließen. Wenn Sie zum oberen Menü... -
Seite 22: Super Energy Saving
SAVING DATA hängt vom Bildschirm ab. Diese Werte sind je nach Bildschirm und Bildschirmhändler unterschiedlich. LG hat diese Werte anhand des ausgestrahlten Videosignals berechnet. (einschließlich Sendungsvideo: IEC 62087) SUPER SAVING bezieht sich auf die Energieeinsparung mit der Funktion SUPER ENERGY SAVING. -
Seite 23: Dual Display
ANPASSEN VON EINSTELLUNGEN * Vor dem Benutzen untergelisteter Funktionen, installieren DUAL SMART SOLUTION-Programm. DUAL DISPLAY Drucken Sie FUNC. -Knopf auf der Unterseite des Monitors, um FUNC. SOD anzuzeigen. Drucken Sie ► Knopf, um DUAL DISPLAY zu wählen Drucken Sie ▼ Knopf, um DUAL DISPLAY einzugeben. Stellen Sie die Wahlen ein, indem Sie die ◄... - Seite 24 ANPASSEN VON EINSTELLUNGEN MY KEY Einstellungen Drucken Sie FUNC. -Knopf auf der Unterseite des Monitors, um FUNC. SOD anzuzeigen. Drucken Sie ► Knopf, um MY KEY Einstellungen zu wäh- Drucken Sie ▼ Knopf, um MY KEY Einstellungen einzu- geben. Stellen Sie die Wahlen ein, indem Sie die ◄ oder ► Knöp- fe betätigen.
- Seite 25 FEHLERBEHEBUNG FEHLERBEHEBUNG Prüfen Sie Folgendes, bevor Sie sich an den Kundendienst wenden. Keine Bildanzeige y Prüfen Sie, ob das Netzkabel richtig in der Steckdose steckt. Ist das Netzkabel des Monitors angeschlossen? y Drücken Sie die Taste POWER. Leuchtet die Betriebsanzeige? Ist Power eingeschaltet und der y Stellen Sie Helligkeit und Kontrast ein.
- Seite 26 Haben Sie den Bildschirmtreiber installiert? gelieferten Bildschirmtreiber-CD (oder Diskette). Alternativ können Sie den Treiber von unserer Website herunterladen: http://www.lg.com. y Prüfen Sie, ob die Grafikkarte die Plug & Play-Funktion unterstützt. Display flimmern y Display wird flimmern, wenn Sie das Timing auf Display Port 1080i...
-
Seite 27: Technische Daten
TECHNISCHE DATEN TECHNISCHE DATEN 24EB23PY Display Bildschirmtyp 60,9 cm (24 Zoll) TFT LCD-Flachbildschirm mit Aktiv-Matrix Antiblendbeschichtung Bilddiagonale (sichtbarer Bereich): 60,9 cm Pixelabstand 0,27 mm x 0,27 mm (Pixelabstand) Sync-Eingang Horizontale Frequenz 30 kHz bis 83 kHz (automatisch) Vertikale Frequenz 56 Hz bis 75 Hz (D-SUB,DVI-D) -
Seite 28: Voreingestellte Modi (Auflösung)
TECHNISCHE DATEN Voreingestellte Modi (Auflösung) 24EB23PY Horizontale Vertikale Frequenz Polarität (H/ Anzeigemodi (Auflösung) Frequenz (kHz) (Hz) 720 x 400 31,468 640 x 480 31,469 640 x 480 37,500 800 x 600 37,879 800 x 600 46,875 1024 x 768 48,363... -
Seite 29: Richtige Körperhaltung
RICHTIGE KÖRPERHALTUNG RICHTIGE KÖRPERHALTUNG Richtige Körperhaltung bei Verwendung des Monitors Passen Sie den Passen Sie den Standort Monitor und Ihre des Monitors so an, dass Körperhaltung so keine Lichtreflexionen an, dass Sie die auftreten. Bilder aus dem optimalen Be- trachtungswinkel ansehen. - Seite 30 Declaration of Conformity Trade Name: LG Model : 24EB23PYC Responsible Party: LG Electronics Inc. Address : 1000 Sylvan Ave. Englewood Cliffs NJ 07632 U.S.A TEL: 201-266-2534 *above information is only for USA FCC Regulatory Stellen Sie sicher, dass Sie vor der Verwendung des Produkts die Sicherheitsvorkehrungen ge- lesen haben.
