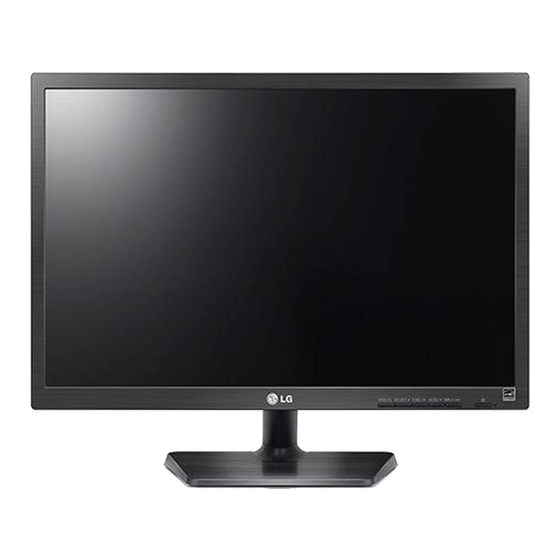

- Seite 1 BENUTZERHANDBUCH IPS LED-MONITOR Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. IPS LED-MONITOR-MODELL 24EB23TM www.lg.com...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS INHALT MONTAGE UND VORBEREI- FEHLERBEHEBUNG TUNG Auspacken TECHNISCHE DATEN Teile und Tasten 24EB23TM Aufbau des Monitors Voreingestellte Modi (Auflösung) - Anbringen des Standfußsockels Anzeige - Die Abtrennung der Einstellungsbasis - Montage auf einem Tisch RICHTIGE KÖRPERHALTUNG - Benutzen Sie den Kabelhalter - Montage an der Wand Richtige Körperhaltung bei Verwendung des Monitors VERWENDEN DES MONITORS Anschluss eines PCs - Anschließen des D-SUB - DVI-D-Anschluss - Anschließen von Peripheriegeräten ANPASSEN VON EINSTEL- LUNGEN Anpassung der Einstellungen - Menüeinstellungen - Bild - Farben... -
Seite 3: Montage Und Vorbereitung
MONTAGE UND VORBEREITUNG MONTAGE UND VORBEREITUNG Auspacken Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte an den Händler, bei dem Sie das Produkt erworben haben. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Produkt. D-SUB-Kabel DVI-D-Kabel CD (Handbuch)/Karte (Dieses Kabel ist in (Dieses Kabel ist einigen Ländern nicht in einigen Ländern enthalten.) nicht enthalten.) Ständerplatte Standkörper Netzkabel Audio Kabel (Abhängig vom Land) VORSICHT Um die Sicherheit und Lebensdauer des Produkts sicherzustellen, verwenden Sie ausschließlich vom Hersteller genehmigtes Zubehör. Beschädigungen durch vom Hersteller nicht genehmigtes Zubehör werden nicht von der Garantie abgedeckt. HINWEIS Das im Lieferumfang enthaltene Zubehör ist modellabhängig. Änderungen an den Produktspezifikationen oder am Inhalt dieses Handbuchs sind im Zuge von Ak- tualisierungen der Produktfunktionen vorbehalten. -
Seite 4: Teile Und Tasten
MONTAGE UND VORBEREITUNG Teile und Tasten Betriebsanzeige LED an: Eingeschaltet LED aus: Ausgeschaltet (Taste Power) Tasten an Vorder- seite Eingangsanschlüsse (Siehe S.9 bis 11) -
Seite 5: Aufbau Des Monitors
MONTAGE UND VORBEREITUNG Aufbau des Monitors Die Abtrennung der Einstellungs- basis Anbringen des Standfußsockels Legen Sie den Monitor mit dem Bildschirm Legen Sie den Monitor mit dem Bildschirm nach unten auf einer ebenen, gepolsterten nach unten auf einer ebenen, gepolsterten Fläche ab. Fläche ab. Ziehen Sie den Standkörper und Ständerplatte vom Monitor aus. VORSICHT Drehen Sie die Schraube mit einer Münze nach links. Legen Sie eine Schaumstoffmatte oder ein weiches Tuch darunter, um den Bild- Ziehen Sie den Ständerplatte aus. schirm vor Beschädigungen zu schützen. Standkör- Befestigen Sie den Standkörper am Monitor . Befestigen Sie die Ständerplatte . Ziehen Sie die Schraube mit einer Münze nach rechts fest. Standkörper Ständerplatte Standkörper Ständerplatte Ständerplatte VORSICHT Diese Abbildung zeigt die allgemeinen An- schlüsse für alle Modelle. Die Anschlüsse für Ihren Monitor weichen möglicherweise leicht von der Abbildung ab. Tragen Sie das Produkt nicht verkehrt herum, indem Sie es am Standfußsockel anfassen. Der Monitor könnte auf den Boden fallen und beschädigt werden bzw. Verletzungen verur- sachen. -
Seite 6: Montage Auf Einem Tisch
MONTAGE UND VORBEREITUNG Montage auf einem Tisch Benutzen Sie den Kabelhalter Heben Sie den Monitor an, und kippen Sie ihn auf einem Tisch in die aufrechte Position. Lassen Sie (mindestens) 10 cm Platz zur Wand, um eine gute Belüftung zu gewährleis- ten. 10 cm 10 cm 10 cm 10 cm Kabelhalter Schließen Sie das Netzkabel an den Monitor an, dann stecken Sie das Netzkabel in die Steckdose ein. ( Vor dem Anschließen, bitte überprüfen Sie, dass der “ON/OFF” Knopf in “O” Position ist. Drücken Sie den “ON/OFF” Knopf in“ ” die Position (Anschalten). Drücken Sie auf die Taste (POWER) auf der Vorderseite des Monitors, um ihn einzuschal- ten. ACHTUNG Trennen Sie das Stromkabel, bevor Sie den Monitor bewegen oder aufbauen. Es besteht die Gefahr eines Stromschlags. -
Seite 7: Rückseite
MONTAGE UND VORBEREITUNG Verwendung des Kensington-Sicherheitssystems WARNUNG Der Anschluss des Kensington-Sicherheitssystems Halten Sie beim Einstellen des Winkels nicht befindet sich an der Rückseite des Monitors. Wei- den unteren Rahmen des Monitors fest, wie tere Informationen zur Installation und Verwendung in der folgenden Abbildung dargestellt: Verlet- finden Sie im Handbuch, das im Lieferumfang des zungsgefahr. Kensington-Sicherheitssystems enthalten ist, oder auf der Website unter http://www.kensington.com. Schließen Sie das Kabel des Kensington-Sicher- heitssystems am Monitor und an einem Tisch an. Berühren Sie beim Einstellen des Monitorwin- kels nicht den Bildschirm. Halten Sie diesen Satz nicht wie untengenannte Bilde. Monitorschirm kann von der Ständerplat- te getrennt werden und Ihre Körper verletzen. HINWEIS Das Kensington-Sicherheitssystem ist optional. Sie erhalten es bei den meisten Elektrohänd- lern. HINWEIS Kippen Sie von +20 bis -5 Grad nach oben oder unten, um den Monitor so einzustellen, wie es für Sie am besten ist. Rückseite Vorderseite... -
Seite 8: Montage An Der Wand
MONTAGE UND VORBEREITUNG Montage an der Wand Modell 24EB23TM VESA (A x B) 100 x 200 Für eine ausreichende Belüftung lassen Sie auf Standardschraube jeder Seite und an der Wand 10 cm Platz. Detail- Anzahl Schrauben lierte Montageanweisungen erhalten Sie von Ihrem Händler, siehe auch Montageanleitung der optio- VORSICHT nalen Wandmontagehalterung. Trennen Sie erst das Netzkabel, bevor Sie den Monitor bewegen oder installieren. An- sonsten besteht Stromschlaggefahr. 10 cm Wenn Sie den Monitor an einer Decke oder Wandschräge montieren, kann er herunter- 10 cm fallen und zu schweren Verletzungen führen. 10 cm Verwenden Sie ausschließlich eine autori- 10 cm sierte Wandhalterung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal. Z iehen Sie die Schrauben nicht zu fest an, da dies Beschädigungen am Monitor her- vorrufen und zum Erlöschen Ihrer Garantie führen könnte. V erwenden Sie nur Schrauben und Wand- halterungen, die der VESA-Norm entspre- chen. Schäden oder Verletzungen, die durch unsachgemäße Nutzung oder die Verwen- Wenn Sie beabsichtigen den Monitor an der Wand dung von ungeeignetem Zubehör verursacht... -
Seite 9: Verwenden Des Monitors
VERWENDEN DES MONITORS VERWENDEN DES MONITORS Anschluss eines PCs DVI-D-Anschluss Um ein digitales Video Signal von Ihrem PC zum Ihr Monitor unterstützt Plug & Play*. Monitor zu übertragen, schließen Sie den PC an * Plug & Play: Ein PC erkennt das vom Benut- den Monitor mit einem DVI Kabel an, wie die fol- zer verbundene Gerät und schaltet dieses ein, gende Bilde dargestellen sind. ohne dass eine Gerätekonfiguration oder ein Benutzereingriff erforderlich ist. Anschließen des D-SUB Überträgt analoge Videosignale von Ihrem PC an den Monitor. Verbinden Sie den PC und den Monitor mit dem mitgelieferten 15-poligen D-SUB- Signalkabel, wie in den folgenden Abbildungen gezeigt. HINWEIS Bei einer Verbindung über ein D-SUB-Signal- eingangskabel für Macintosh Mac-Adapter Für Apple Macintosh-Computer ist ein se- parater Adapterstecker erforderlich, um den 15-poligen, hochdichten (3-reihigen) D-SUB- VGA-Anschluss am mitgelieferten Kabel auf einen 15-poligen Anschluss mit 2 Reihen zu ändern. - Seite 10 VERWENDEN DES MONITORS Funktion „Self Image Setting Function“ (Intelligente HINWEIS Bildeinstellung) Wenn Sie zwei PCs mit dem Monitor verwen- Drücken Sie den Storm-Button auf dem unten den möchten, schließen Sie die jeweiligen Bedinnungsfeld um Storm anzuschalten. Wenn Signalkabel (D-SUB/DVI-D) an den Monitor der Monitor eingeschaltet ist, wird die Funktion INTELLIGENTE BILDEINSTELLUNG automatisch Wenn der Monitor kalt ist, kann es beim ausgeführt. (nur im analogen Modus unterstützt). Einschalten zu einem kurzen Bildflackern kommen. Dies ist normal. Es können rote, grüne oder blaue Punkte auf dem Bildschirm erscheinen. Dies ist normal. VORSICHT Schließen Sie das Eingangskabel an, und sichern Sie es, indem Sie die Schrauben im HINWEIS Uhrzeigersinn festzie- hen. Funktion „Self Image Setting“ (Intelligente Drücken Sie nicht über einen längeren Zeit- raum mit dem Finger auf den Bildschirm, Bildeinstellung) da dies zu temporären Verzerrungen führen Diese Funktion sorgt für optimale Anzeige- kann. einstellungen. Beim ersten Anschließen des Um ein Einbrennen zu vermeiden, lassen Monitors wird die Anzeige automatisch auf Sie nicht über einen längeren Zeitraum die optimalen Einstellungen für einzelne Ein- stehende Bilder auf dem Bildschirm anzei- gangssignale eingestellt (nur im analogen gen. Verwenden Sie nach Möglichkeit einen Modus unterstützt).
-
Seite 11: Anschließen Von Peripheriegeräten
VERWENDEN DES MONITORS Anschließen von Peripheriege- HINWEIS räten Kopfhörer, Lautsprecher oder Mikrofone funktionieren unter Umständen nicht nor- Schließen Sie peripheriegeräte an den Monitor mit mal. Dies ist abhängig von den Server-PC- Mikrophone- und Kopfhörer Anschlüßen. Einstellungen. HINWEIS Peripheriegeräte sind separat erhältlich. Bei Kabeln mit abgewinkelten Steckern kommt es möglicherweise zu Abstandproble- men, verwenden Sie daher gerade Stecker, wenn möglich. Winkeltyp Gerader Typ... -
Seite 12: Anpassen Von Einstellungen
Öffnen der Hauptmenüs. (Siehe S.13) OSD Gesperrt/ Diese Funktion ermöglicht es Ihnen, die aktuelle Einstellun- OSD Entriegelt gen zu sperren, damit die Einstellungen nicht versehentlich geändert werden können. Drücken und halten Sie die MENU Taste für paar Sekunden. Dann wird OSD von “OSD Lock” angezeigt. Danach kann der Benutzer auswählen, durch Drücken von der linken/rechten Taste zu sperren oder entsperren. Wenn der Benutzer durch Drücken der “OK” Taste das “Lock” Symbol auswählt, wird die Nachricht “OSD Locked” angezeigt. Ansonst wird “OSD Unlocked” angezeigt. Nach der Auswahl von “Lock”, wenn Sie zum Entsperren ändern möchten, kön- nen Sie die “MENU” Taste für paar Sekunden drücken. Die Nachricht “OSD Unlocked” wird angezeigt. Mit dieser Taste greifen Sie auf das Menü MY KEY zu. Weitere Informationen (Siehe S.18). MY KEY zu. Weitere Informationen (Siehe S.18). zu. Weitere Informationen (Siehe S.18). Benutzen Sie diesen Druckknopf, um Bildmodus, SUPER ENERGY SAVING, DUAL DISPLAY, DUAL-WEB, MY KEY Einstellungen Menü zu betreten. (Siehe S.19) Drücken Sie beim Ändern der Anzeigeeinstellungen stets die Taste AUTO auf dem OSD für das MONITOR-SETUP (nur im analogen Modus unterstützt). Bester Anzeigemodus 24EB23TM:1920 x 1200 Sie können das Eingangssignal auswählen. y Wenn eine Verbindung zu mindestens zwei Eingangssignalen besteht, können Sie das gewünschte Eingangssignal (D-Sub/DVI) auswählen. y Wenn nur ein Signal verbunden ist, wird es automatisch gefunden. Die Standardeins- tellung ist D-SUB. EXIT Beenden des OSD (On-Screen Display, Bildschirmanzeige) Ein- oder Ausschalten des Stroms. (Taste POWER) Betriebsanzeige Der Power-Anzeiger bleibt rot, wenn das Display richtig läuft(On Mode). Wenn das Display auf Sleep Mode ist, blinkt Anzeiger rot. -
Seite 13: Anpassung Der Einstellungen
ANPASSEN VON EINSTELLUNGEN Anpassung der Einstellungen Menüeinstellungen Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen. Stellen Sie die Wahlen ein, indem Sie ◄ oder ► oder ▼betätigen. Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen. Wählen Sie EXIT, um das OSD-Menü zu schließen. Wenn Sie zum oberen Menü zurückkehren oder andere Menüelemente einstellen wollen, navigieren Sie mit der Pfeiltaste nach oben ( Jede Option wird nachfolgend erklärt. Menü Analog Digital Beschreibung Lautstärke ● ● Um das Volumen einzustellen Helligkeit ● ● Die Helligkeit des Bildschirms einzustellen Breitbild/ Breitbild Original Wechselt je nach Bildeingangssignal in den Vollbildmodus. Original ● ● Stellt das Format des Bildeingangssignals auf das Originalformat zurück. * Diese Funktion ist nur verfügbar, wenn die Eingangsauflösung niedriger als das Bildschirm- format ist (16:9). Zurücksetzen Alle Fabrikstandardannahemen wieder zu stellen. Drucken Sie ◄ , ► Knöpfe, um ●... -
Seite 14: Bild
ANPASSEN VON EINSTELLUNGEN Bild Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen. Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen. Drucken Sie ▼ Knopf, um Bild einzugeben. Stellen Sie die Wahlen ein, indem Sie ◄ oder ► oder ▼betätigen. Wählen Sie EXIT, um das OSD-Menü zu schließen. Wenn Sie zum oberen Menü zurückkehren oder andere Menüelemente einstellen wollen, navigieren Sie mit der Pfeiltaste nach oben ( Jede Option wird nachfolgend erklärt. Menü > nächstes menü > bild beschreibung Kontrast Den Kontrast des Bildschirms einzustellen Schärfe um die Klarheit des Bildschirmes einzustellen. -
Seite 15: Farben
ANPASSEN VON EINSTELLUNGEN Farben Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen. Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen. Drucken Sie ► Knopf, um Farben zu wählen Drucken Sie ▼ Knopf, um Farben einzugeben. Stellen Sie die Wahlen ein, indem Sie ◄ oder ► oder ▼betätigen. Wählen Sie EXIT, um das OSD-Menü zu schließen. Wenn Sie zum oberen Menü zurückkehren oder ande- re Menüelemente einstellen wollen, navigieren Sie mit der Pfeiltaste nach oben ( Jede Option wird nachfolgend erklärt. Menü > Nächstes Menü > Farben beschreibung Gamma setzen Sie Ihren eigenen Gammawert: Gamma 0, Gamma 1, Gamma 2 auf dem Monitor, hohe Gammawerte zeigen weißliche Bilder an während niede- rige Gammawerte zeigen schwärzliche Bilder an. Farbtemp. Benutzer • Rot:Stellen Sie die Farbstufe für rot wie gewünscht ein. • Grün: Stellen Sie die Farbstufe für grün wie gewünscht ein. • Blau:Stellen Sie die Farbstufe für blau wie gewünscht ein. Wählt die Bildschirmfarbe aus. Warm: Stellt die Bildschirmfarbe auf eine warme Farbtemperatur ein (mehr rot). Mittel: Stellt die Bildschirmfarbe auf eine mittlere Farbtemperatur ein. Kalt: Stellt die Bildschirmfarbe auf eine kalte Farbtemperatur ein (mehr blau). Sechs Farben stellen und speichern Sie den Farbeton und die Sättigung für sechs Farben (Rot/Grün/Blau/Cyan/Magenta/Gelb) ein, um die Farbanforderungen eines Benutzers zufrieden zu machen. Farbton stellen Sie den Farbeton des Bildschirmes ein. Sättigung stellen Sie die Farbschärfe auf den Bildschirm ein. Nied- rigere Werte macht die Farbschärfe schwächer und die Farbe heller während höhere Werte die Schärfe stärker und die Farbe dunkeler macht. -
Seite 16: Anzeige
ANPASSEN VON EINSTELLUNGEN Anzeige Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen. Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen. Drucken Sie ► Knopf, um Anzeige zu wählen Drucken Sie ▼ Knopf, um Anzeige einzugeben. Stellen Sie die Wahlen ein, indem Sie ◄ oder ► oder ▼betätigen. Wählen Sie EXIT, um das OSD-Menü zu schließen. Wenn Sie zum oberen Menü zurückkehren oder andere Menüelemente einstellen wollen, navigieren Sie mit der Pfeiltaste nach oben ( Jede Option wird nachfolgend erklärt. Menü > Nächstes Menü > Anzeige beschreibung Horizontal um Bild nach Linke und Recht zu bewegen. Vertikal um Bild auf und ab zu bewegen. Takt um irgendwelche sichtbare senkrechte Stangen oder Streifen auf dem Bild- schirmhintergrund zu minimieren.Die horizontale Bildschirmgröße wird sich auch verändern. Taktrate um den Fokus der Anzeigung einzustellen. Dieser Begrigg erlaubt Ihnen, ir- gendein horizontales Geräusch zu entfernen und die Charaktere des Bildes aufzuhellen order schärfen. -
Seite 17: Andere
ANPASSEN VON EINSTELLUNGEN Andere Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen. Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen. Drucken Sie ► Knopf, um Andere zu wählen Drucken Sie ▼ Knopf, um Andere einzugeben. Stellen Sie die Wahlen ein, indem Sie ◄ oder ► oder ▼betätigen. Wählen Sie EXIT, um das OSD-Menü zu schließen. Wenn Sie zum oberen Menü zurückkehren oder andere Menüelemente einstellen wollen, navigieren Sie mit der Pfeiltaste nach oben ( Jede Option wird nachfolgend erklärt. Menü > Nächstes Menü > Andere Beschreibung Sprache Um die Sprache zu wählen, in der die Kontrollnamen gezeigt werden Betriebsanzeige Mit dieser Funktion können Sie die Storm-Anzeige auf der Unterseite des Monitors nach Ein oder Aus festzulegen.Wenn Sie Aus festlegen, wird es ausgeschaltet. Wenn Sie Ein zu irgendeiner Zeit eingestellt würden, wird der Elektrizitäts- anzeiger automatisch angeschaltet. Ausschaltzeit Der Monitor wird nach der vom Benutzer ausgewählten Zeit (1~24 Stunden) in Power Off Modus gestellt. Reaktionszeit Sie können eine Reaktionszeit für von der Geschwindigkeit des Bild- schirms basierte angezeigte Bilder setzen. Für eine Milieu ist es empfoh- len, ' Aus ' zu nutzen. Für ein schnell bewegendes Bild ist es empfohlen, 'Tief/Mittel/Hoch ' zu nutzen. -
Seite 18: My Key Einstellungen
ANPASSEN VON EINSTELLUNGEN MY KEY Einstellungen Drucken Sie MY KEY Knopf auf der Unterseite des Monitors, um MY KEY OSD anzuzeigen. Stellen Sie die Wahlen ein, indem Sie ◄ oder ► oder ▼be- tätigen. Wählen Sie EXIT, um das OSD-Menü zu schließen. Jede Option wird nachfolgend erklärt. MY KEY Beschreibung MY KEY Einstellungen MY KEY ist kurzer Schlüßel. Sie können eine von FUNC. (Bildmodus, SUPER ENERGY SAVING, DUAL DISPLAY, DUAL-WEB) als Ihre Lieb- lingsfunktion wählen. Zurück Wähle Zurück um MY KEY Menüs zurückzukehren. -
Seite 19: Func. Einstellungen
ANPASSEN VON EINSTELLUNGEN FUNC. Einstellungen Bildmodus Drucken Sie FUNC. -Knopf auf der Unterseite des Monitors, um FUNC. SOD anzuzeigen. Drucken Sie ▼ Knopf, um Bildmodus einzugeben. Stellen Sie die Wahlen ein, indem Sie die ◄ oder ► Knöpfe betätigen. Wählen Sie EXIT, um das OSD-Menü zu schließen. Wenn Sie zum oberen Menü zurückkehren oder andere Menüelemente einstellen wollen, navigieren Sie mit der Pfeil- taste nach oben ( Jede Option wird nachfolgend erklärt. Bildmodus Beschreibung Anwender Es ist eine Form, damit der Benutzer jedes Element einstellen kann. Es kann die Farbform vom Hauptmenü einstellen. Text Es ist eine Form, damit der Bildschirm auf das Beste eingestellt wird, den Text anzusehen. Foto Es ist eine Form, damit der Bildschirm auf das Beste eingestellt wird, Bilder anzusehen Cinema Es ist eine Form, damit der Bildschirm auf das Beste eingestellt wird, die Videos anzusehen. Spiel Es ist ein Modus, dass der Schirm auf Beste eingestelllt wird, um ein Spiel zu spielen. -
Seite 20: Super Energy Saving
ANPASSEN VON EINSTELLUNGEN SUPER ENERGY SAVING Drucken Sie FUNC. -Knopf auf der Unterseite des Monitors, um FUNC. SOD anzuzeigen. Drucken Sie ► Knopf, um SUPER ENERGY SAVING zu wäh- Drucken Sie ▼ Knopf, um SUPER ENERGY SAVING einzuge- ben. Stellen Sie die Wahlen ein, indem Sie ◄ oder ► oder ▼betätigen. Wählen Sie EXIT, um das OSD-Menü zu schließen. Wenn Sie zum oberen Menü zurückkehren oder andere Menü- elemente einstellen wollen, navigieren Sie mit der Pfeiltaste nach oben ( Jede Option wird nachfolgend erklärt. SUPER ENERGY SAVING Beschreibung Aktiviert SUPER ENERGY SAVING, eine Funktion zum Energiesparen. Deaktiviert SUPER ENERGY SAVING. Zurücksetzen Setzt die geschätzten Werte für die Reduzierung des Energieverbrauchs und der CO2-Emissionen zurück. HINWEIS VERBRAUCHSEINSPARUNG INSGESAMT: Die Energieeinsparung während des Monitorbetriebs. CO2- EINSPARUNG INSGESAMT: Ändert die VERBRAUCHSEINSPARUNG INSGESAMT auf CO2. SAVING DATA (Datensparen) (W/h) 609 mm (24 Zoll) SUPER SAVING (Su- 6 W/h per-Energiesparen) SAVING DATA hängt vom Bildschirm ab. Diese Werte sind je nach Bildschirm und Bildschirmhändler unterschiedlich. LG hat diese Werte anhand des ausgestrahlten Videosignals berechnet. (einschließlich Sendungsvideo: IEC 62087) SUPER SAVING bezieht sich auf die Energieeinsparung mit der Funktion SUPER ENERGY SAVING. -
Seite 21: Dual Display
ANPASSEN VON EINSTELLUNGEN * Vor dem Benutzen untergelisteter Funktionen, installieren DUAL SMART SOLUTION-Programm. DUAL DISPLAY Drucken Sie FUNC. -Knopf auf der Unterseite des Monitors, um FUNC. SOD anzuzeigen. Drucken Sie ► Knopf, um DUAL DISPLAY zu wählen Drucken Sie ▼ Knopf, um DUAL DISPLAY einzugeben. Stellen Sie die Wahlen ein, indem Sie die ◄ oder ► Knöp- fe betätigen. Wählen Sie EXIT, um das OSD-Menü zu schließen. Wenn Sie zum oberen Menü zurückkehren oder andere Menüelemente einstellen wollen, navigieren Sie mit der Pfeiltaste nach oben ( Die verfügbaren Programmeinstellungen sind unten beschrieben. DUAL DISPLAY Beschreibung Klonen Beim Auswählen von Klonen, kann der Benutzer sekundären Monitor benutzen als erledigte Form vom primären Monitor benutzen. Erweitert Beim Auswählen von Erweitert, kann der Benutzer sekundären Monitor als ausgedehnte Form vom primären Monitor benutzen. Wenn Aus ausgewählt wäre, wäre DUAL DISPLAY ab. * Vor dem Benutzen untergelisteter Funktionen, installieren Sie DUAL SMART SOLUTION-Programm. DUAL-WEB Drucken Sie FUNC. -Knopf auf der Unterseite des Monitors, um FUNC. SOD anzuzeigen. Drucken Sie ► Knopf, um DUAL-WEB zu wählen Drucken Sie ▼ Knopf, um DUAL-WEB einzugeben. Stellen Sie die Wahlen ein, indem Sie die ◄ oder ► Knöp- fe betätigen. Wählen Sie EXIT, um das OSD-Menü zu schließen. Wenn Sie zum oberen Menü zurückkehren oder andere Menüelemente einstellen wollen, navigieren Sie mit der Pfeiltaste nach oben ( Die verfügbaren Programmeinstellungen sind unten beschrieben. DUAL-WEB Beschreibung Behilflich für den Benutzer, durch das Teilen in Hälfte Netz effizient zu blättern. Es ist behilflich, window-weisen Bildschirm zu arrangieren und bewegen. Behilflich für den Benutzer, geteiltet window-weises Verhältnis zu kontrollieren. -
Seite 22: My Key Einstellungen
ANPASSEN VON EINSTELLUNGEN MY KEY Einstellungen Drucken Sie FUNC. -Knopf auf der Unterseite des Monitors, um FUNC. SOD anzuzeigen. Drucken Sie ► Knopf, um MY KEY Einstellungen zu wäh- Drucken Sie ▼ Knopf, um MY KEY Einstellungen einzu- geben. Stellen Sie die Wahlen ein, indem Sie die ◄ oder ► Knöp- fe betätigen. Wählen Sie EXIT, um das OSD-Menü zu schließen. Wenn Sie zum oberen Menü zurückkehren oder andere Menüelemente einstellen wollen, navigieren Sie mit der Pfeiltaste nach oben ( Die verfügbaren Programmeinstellungen sind unten beschrieben. MY KEY Einstellungen Beschreibung Bildmodus Bildmodus richtet den Monitor für die beste Bildeinstellung ab. SUPER ENERGY SAVING SUPER ENERGY SAVING können Sie Energie sparen mit Energie-Effizient-Funktion . DUAL DISPLAY Benutzer kann Klonen oder Erweitert in anderem Monitor benutzen. DUAL-WEB Benutzer zu helfen, Web effizient zu surfen durch Verteilung in Halbe und andere Vorteile beim Dual Seite Surfen. - Seite 23 FEHLERBEHEBUNG FEHLERBEHEBUNG Prüfen Sie Folgendes, bevor Sie sich an den Kundendienst wenden. Keine Bildanzeige y Prüfen Sie, ob das Netzkabel richtig in der Steckdose steckt. Ist das Netzkabel des Monitors angeschlossen? y Drücken Sie die Taste POWER. Leuchtet die Betriebsanzeige? Ist Power eingeschaltet und der y Stellen Sie Helligkeit und Kontrast ein. Power-Anzeiger rot? Flackert die Betriebsanzeige? y Wenn der Bildschirm im Stromsparmodus ist, bewegen Sie die Maus, oder drücken Sie eine beliebige Taste auf der Tastatur, um den Bild- schirm zu aktivieren. y Schalten Sie den PC ein. Wird die Meldung AUSSER SPEZI- y Diese Meldung wird angezeigt, wenn sich das Signal des PCs (der FIKATION angezeigt? Grafikkarte) außerhalb des horizontalen oder vertikalen Frequenzbe- reichs des Bildschirms befindet. Lesen Sie den Abschnitt „Technische Daten“ in diesem Handbuch, und konfigurieren Sie den Bildschirm neu. y W enn der Monitor 5 Minuten auf "KEIN SIGNAL" ist, geht der Monitor Sehen Sie die Meldung KEIN SIG- NAL auf dem Bildschirm? zum DPM Modus. Sehen Sie die Meldung OSD GESPERRT auf dem Bildschirm? Sehen Sie OSD GESPERRT, wenn y Sie können die aktuellen Steuerungseinstellungen sperren, sodass Sie die Taste MENU drücken? sie nicht versehentlich geändert werden können. Sie können die OSD- Einstellungen jederzeit entsperren, indem Sie die Taste MENU einige...
- Seite 24 FEHLERBEHEBUNG VORSICHT Prüfen Sie unter Bedienfeld ► Display ► Einstellungen, ob die Frequenz oder die Auflösung ge- ändert wurden. Wenn dies der Fall ist, ändern Sie die Auflösung der Grafikkarte auf den empfohlenen Wert. Wenn die empfohlene Auflösung (optimale Auflösung) nicht ausgewählt wird, werden Buchstaben möglicherweise verschwommen angezeigt, und der Bildschirm erscheint dunkel, abgeschnitten oder verzerrt. Stellen Sie auf jeden Fall die empfohlene Auflösung ein. Die Einstellungsmethode ist je nach Computer und BS (Betriebssystem) unterschiedlich, und die oben angeführte Auflösung stimmt u. U. nicht mit der Leistung der Grafikkarte überein. Wenden Sie sich in diesem Fall bitte an den PC-Hersteller oder den Hersteller der Grafikkarte. Bild wird nicht richtig angezeigt Die Bildschirmfarbe ist einfarbig y Prüfen Sie, ob das Signalkabel richtig angeschlossen ist, und sichern oder nicht normal. Sie es ggf. mit einem Schraubendreher. y Prüfen Sie, ob die Grafikkarte richtig im Kartensteckplatz eingesteckt ist. y Legen Sie die Farbeinstellungen unter Bedienfeld ► Einstellungen auf über 24 Bit (True Color) fest. y Prüfen Sie, ob der Bildschirm auf den Modus INTERLACED einge- Die Bildschirmanzeige blinkt. stellt ist. Wenn dies der Fall ist, ändern Sie die Auflösung auf den empfohlenen Wert. Sehen Sie die Meldung „Unrecognized monitor, Plug&Play (VESA DDC) monitor found“ (Nicht erkannter Moni- tor, Plug & Play (VESA DDC)-Monitor gefunden)? y Installieren Sie den Bildschirmtreiber von der mit dem Bildschirm mit- Haben Sie den Bildschirmtreiber installiert? gelieferten Bildschirmtreiber-CD (oder Diskette). Alternativ können Sie den Treiber von unserer Website herunterladen: http://www.lg.com. y Prüfen Sie, ob die Grafikkarte die Plug & Play-Funktion unterstützt.
-
Seite 25: Technische Daten
TECHNISCHE DATEN TECHNISCHE DATEN 24EB23TM Display Bildschirmtyp 60,9 cm (24 Zoll) TFT LCD-Flachbildschirm mit Aktiv-Matrix Antiblendbeschichtung Bilddiagonale (sichtbarer Bereich): 60,9 cm Pixelabstand 0,27 mm x 0,27 mm (Pixelabstand) Sync-Eingang Horizontale Frequenz 30 kHz bis 83 kHz (automatisch) Vertikale Frequenz 56 Hz bis 75 Hz (D-SUB,DVI-D) Eingangsformat Separat Sync. Digital Videoeingang Signaleingang 15-poliger D-SUB-Anschluss /DVI-D-Anschluss(Digital) Eingangsformat RGB Analog (0,7 Vp-p/75 Ohm), digital Lösung Max. D-SUB (Analog): 1920 x 1200 @ 60 Hz DVI (Digital): 1920 x 1200 @ 60 Hz Empfohlen VESA 1920 x 1200 @ 60 Hz Plug & Play DDC 2B (Analog, Digital) Stromverbrauch Eingeschaltet: ca. 28 W (typ.) Ruhemodus ≤ 0,3 W Ausgeschaltet ≤ 0,3 W Netzeingang AC 100-240V ~ 50/60Hz 1,2A Lautsprecher Wattzahl 1,5 W + 1,5 W Abmessungen Mit Fuß... -
Seite 26: Voreingestellte Modi (Auflösung)
TECHNISCHE DATEN Voreingestellte Modi (Auflösung) 24EB23TM Horizontale Vertikale Frequenz Polarität (H/ Anzeigemodi (Auflösung) Frequenz (kHz) (Hz) 720 x 400 31,468 640 x 480 31,469 640 x 480 37,500 800 x 600 37,879 800 x 600 46,875 1024 x 768 48,363 1024 x 768 60,023 1152 x 864 67,500 1280 x 1024 63,981 1280 x 1024 79,976 1680 x 1050 65,290 1920 x 1080 67,500 1920 x 1200 74,038 59,95 Empfohlener Modus Anzeige Modus... -
Seite 27: Richtige Körperhaltung
RICHTIGE KÖRPERHALTUNG RICHTIGE KÖRPERHALTUNG Richtige Körperhaltung bei Verwendung des Monitors Passen Sie den Passen Sie den Standort Monitor und Ihre des Monitors so an, dass Körperhaltung so keine Lichtreflexionen an, dass Sie die auftreten. Bilder aus dem optimalen Be- trachtungswinkel ansehen. Legen Sie die Hände sanft auf die Tastatur, und halten Sie die Arme gerade und an den Ellbogen recht- winklig gebeugt. - Seite 28 Declaration of Conformity Trade Name: LG Model : 24EB23TMC Responsible Party: LG Electronics Inc. Address : 1000 Sylvan Ave. Englewood Cliffs NJ 07632 U.S.A TEL: 201-266-2534 *above information is only for USA FCC Regulatory Stellen Sie sicher, dass Sie vor der Verwendung des Produkts die Sicherheitsvorkehrungen ge- lesen haben.
