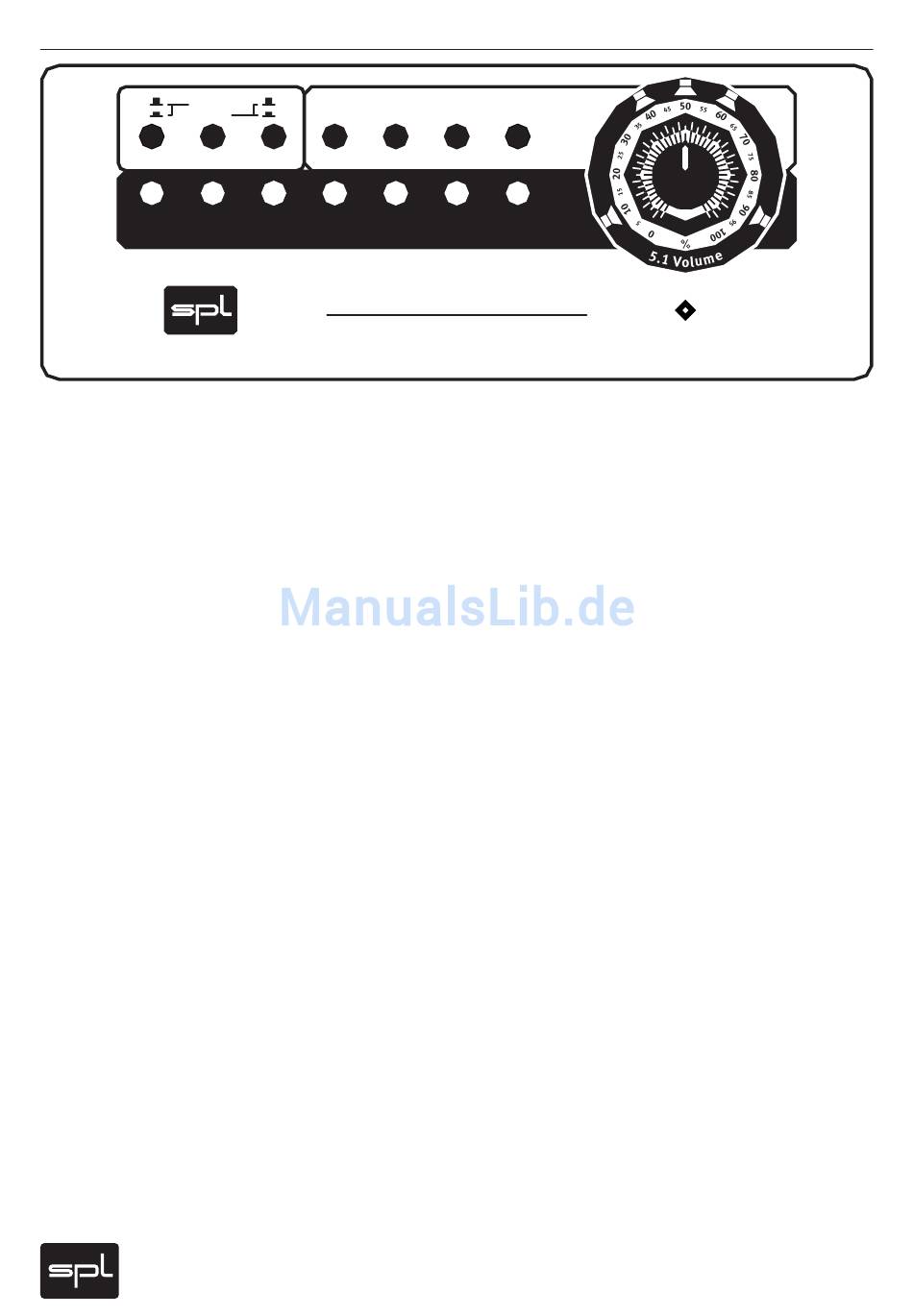

Bedienung

A A Surround Surround
B B Stereo

Source

L L C C
Speakers On
C C Mono Mono Mono Mono
D D L/R L/R LS/RS LS/RS

Monitor Mode

R R LS LS RS RS
S
urround

Volume-Regler

Über ein diskret aufgebautes Sechs-Ebenen-Potentiometer mit ausgewo-
gener Lautstärkekurve wird zentral die Lautstärke aller Kanäle geregelt. Das
Potentiometer regelt die Audiosignale direkt, so dass keine Signal verfäl-
schende Elektronik zum Einsatz kommt (Regelschaltungen aus VCAs, DACs
etc.), die zu größeren Toleranzen zwischen den Kanälen führen würde und
eine höhere Verzerrungsneigung aufweist. Auf dem weißen Kranz mit der
Prozentskalierung können Markierungen mit einem Bleistift vorgenommen
werden.
Source
Mit der Schaltergruppe SOURCE können die Surround- und Stereoquellen
ausgewählt werden. Es stehen zwei Surround- und zwei Stereoquellen zur
Verfügung.
Die Auswahl erfolgt zunächst durch Wahl einer Surround- oder Stereoquelle
über den mittleren Schalter. Ist er gedrückt, kann eine Stereoquelle ausge-
wählt werden, ist er nicht gedrückt, kann eine Surroundquelle ausgewählt
werden. Der linke Schalter dient anschließend zur Auswahl der Surroundquelle
A (nicht gedrückt) oder B (gedrückt), mit dem rechten Schalter wird entspre-
chend die Stereoquelle C (nicht gedrückt) oder D (gedrückt) ausgewählt.
Monitor Mode
Das Schalterfeld MONITOR MODE bietet die Schaltfunktionen MONO L/R,
MONO LS/RS, DIM -20 dB und MUTE ALL.
Mit MONO L/R und MONO LS/RS kann zur Korrelationskontrolle jeweils
zwischen den Frontkanälen L und R und den Rückkanälen LS und RS auf
MONO geschaltet werden. Beim Abhören über die STEREO SPEAKER OUTPUTS
ist MONO LS/RS ohne Funktion.
DIM dient zur Reduzierung der Abhörlautstärke um -20 dB ohne Veränderung
des Volume-Reglers, etwa zur Kontrolle der Mischungsverhätnisse – oder um
jemanden am Telefon verstehen zu können ...
MUTE ALL schaltet alle Lautsprecherausgänge stumm.
8
Dim Dim Mute Mute
-20 dB -20 dB All All
LFE LFE
Stereo Stereo
M C
onitor ontroller
Model 2380
S M C
urround onitor ontroller 2380
