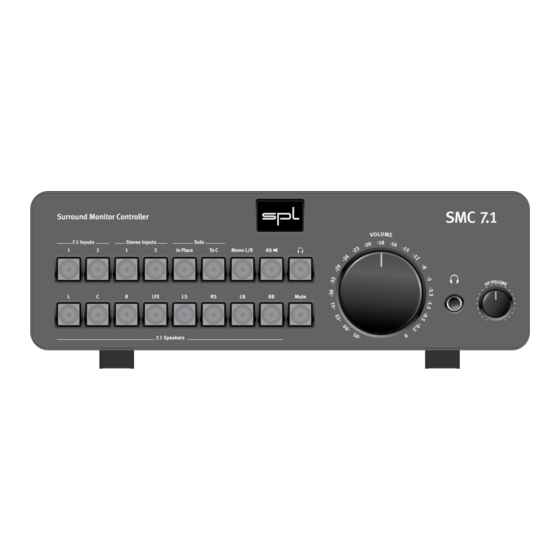

SPL SMC 7.1 Bedienungsanleitung
Surround monitor controller
Inhaltsverzeichnis
Diese Bedienungsanleitung ist optimiert
für den Acrobat Reader.
Interaktive Schaltfächen werden in
anderen Anwen dungen möglicherweise
nicht dargestellt.
Surround Monitor Controller
7.1 Inputs
Stereo Inputs
Solo
1
2
1
2
In Place
L
C
R
LFE
LS
7.1 Speakers
Surround Monitor Controller
To C
Mono L/R
Alt
RS
LB
RB
Mute
Bedienungsanleitung
SMC 7.1
SMC 7.1
Standard
Inhaltsverzeichnis
Verwandte Anleitungen für SPL SMC 7.1
Inhaltszusammenfassung für SPL SMC 7.1
- Seite 1 SMC 7.1 Surround Monitor Controller SMC 7.1 Surround Monitor Controller 7.1 Inputs Stereo Inputs Solo In Place To C Mono L/R Mute Standard 7.1 Speakers Diese Bedienungsanleitung ist optimiert Bedienungsanleitung für den Acrobat Reader. Interaktive Schaltfächen werden in anderen Anwen dungen möglicherweise...
- Seite 2 Herzlich Willkommen und vielen Dank, dass Sie sich für die SMC 7.1 entschieden haben. Der Surround Monitor Controller SMC 7.1 ist ein analoger Studio-Monitor-Controller für 7.1-Surround- und Stereo-Quellen. Je zwei symmetrische 7.1- und Stereo-Quellen können auf den symmetrischen 7.1-Ausgang geschaltet werden. Das L/R-Signal des gewählten Eingangs kann auf den alternativen Stereo-Ausgang geroutet werden.
-
Seite 3: Inhaltsverzeichnis
Inhalt Technische Daten Eingänge Erste Schritte Ausgänge Interne Stromversorgung Frontansicht Netzteil Rückansicht Maße (inkl. Füße) Bedienung Gewicht Routing Wichtige Hinweise Stereo-Eingänge CE-Konformitätserklärung 7.1-Lautsprecher-Ausgänge Memoryfunktion Solo Solo in Place Solo To Center Solo beenden Alternativer Stereo-Lautsprecherausgang Kopfhörerausgang Mono L/R Mute-Funktion Lautstärke... -
Seite 4: Erste Schritte
Erste Schritte Erste Schritte Lesen und befolgen sie bitte unbedingt die Anweisungen sowie die Sicherheitshinweise der dem Produkt beiliegenden Quickstart-Anleitung! Sie können sie auch hier downloaden. Über den -Button gelangen sie zum Inhaltsverzeichnis. Über den -Button gelangen sie zur Frontansicht des Gerätes. Über den -Button gelangen sie zur Rückansicht des Gerätes. -
Seite 5: Frontansicht
Frontansicht Frontansicht Solo Mono L/R Stereo-Quellenwahl Alt. Lautsprecher 7.1-Quallenwahl Kopfhörer SMC 7.1 Surround Monitor Controller Lautstärke 7.1 Inputs Stereo Inputs Solo In Place To C Mono L/R Mute Standard 7.1 Speakers Mute Kopfhörer-Lautstärke 7.1-Lautsprecherwahl Kopfhöreranschluss... -
Seite 6: Rückansicht
GCHGCHGCHGCHGCH GCH GCH GCH C=Cold (–) 1 = GND, 2 = Hot (+), 3 = Cold (-) 1 = GND, 2 = Hot (+), 3 = n.c. TASCAM Standard SMC 7.1 G=GND Made in Germany Netzschalter Sym. 7.1-Ausgang Sym. 7.1-Eingang 1 Netzspannung Sym. -
Seite 7: Bedienung
Bedienung Bedienung • Drücken Sie zur Auswahl eines Eingangs, eines Ausgangs oder einer Funktion die entsprechende Taste. • Die Taste leuchtet im aktiven Zustand je nach Funktion in Blau, Rot oder Orange. • Ist eine Funktion in der aktiven Betriebsart nicht möglich, blinkt die gewählte Taste mehrmals schnell hintereinander. -
Seite 8: Routing
Routing Surround Monitor Controller Routing 7.1 Inputs Stereo Inputs Die SMC 7.1 ist mit umfangreichen Routing-Möglichkeiten ausgestattet. In Place Wählen Sie mit den Eingangswahl-Tasten einen der vier Eingänge, den Sie abhören wollen: • 7.1-Eingang 1 • 7.1-Eingang 2 • Stereo-Eingang 1 7.1 Speakers... -
Seite 9: Stereo-Eingänge
Routing Stereo-Eingänge 7.1 Inputs Stereo Inputs Solo Bei der Wahl eines Stereo-Eingangs wird das Stereo-Signal In Place To C Mono L/R auf die 7.1-Lautsprecher-Ausgänge L und R geroutet. Mute 7.1 Speakers Beispiel: Stereo-Eingang 1 auf den 7.1-Ausgang geroutet (L und R). 7.1 Inputs Stereo Inputs Solo... -
Seite 10: 7.1-Lautsprecher-Ausgänge
Routing 7.1-Lautsprecher-Ausgänge 7.1 Inputs Stereo Inputs Solo Sie können einzelne 7.1-Lautsprecher ausschalten. In Place To C Mono L/R • Drücken Sie dazu die Tasten der 7.1-Lautsprecher, die Sie ausschalten wollen. Die Taste erlischt. Mute • Um sie wieder zu aktivieren, drücken Sie die Tasten erneut. -
Seite 11: Memoryfunktion
Memoryfunktion Memoryfunktion Die SMC 7.1 merkt sich für jeden Eingang das zuletzt eingestellte Routing. Beispiel: 7.1 Inputs Stereo Inputs Solo In Place To C Mono L/R • Sie haben ein Routing mit dem 7.1-Eingang 1 und allen 7.1-Aus- Mute gängen außer dem Center gewählt. -
Seite 12: Solo
Surround Monitor Controller Solo Solo 7.1 Inputs Stereo Inputs Solo In Place To C Mono L/R Um jeweils nur einen 7.1-Lautsprecher abzuhören, haben Sie die Möglichkeiten „Solo In Place“ und „Solo To Center“: Solo in Place 7.1 Inputs Stereo Inputs Solo In Place To C... -
Seite 13: Solo To Center
Solo Solo To Center 7.1 Inputs Stereo Inputs Solo • Drücken Sie die Taste Solo To C – sie blinkt rot und erwar- In Place To C Mono L/R tet die Auswahl eines Lautsprechers. Die Center-Taste leuchtet und alle Lautsprecher sind zunächst gemuted. Mute •... -
Seite 14: Alternativer Stereo-Lautsprecherausgang
Stereo Inputs Solo In Place To C Mono L/R Die SMC 7.1 verfügt über einen Alternativen Lautsprecherausgang sowie einen zusätzlich Sub-Aus- gang, an die Endstufen oder ein aktives 2.1-Lautsprechersystem angeschlossen werden können. Solo • Drücken Sie die Alt -Taste, sie leuchtet orange. Die... -
Seite 15: Kopfhörerausgang
Kopfhörer In Place To C Mono L/R Kopfhörer SMC 7.1 Die SMC 7.1 besitzt einen Kopfhörer-Verstärker mit einem eigenen Lautstärkeregler, mit dem Sie den L/R-Kanal des gewählten 7.1- oder Stereo-Eingangs über einen Kopfhörer Mute SMC 7.1 abhören können. • Drücken Sie die die -Taste, um den Kopfhöreraus-... -
Seite 16: Mono L/R
Mono L/R Surround Monitor Controller Mono L/R 7.1 Inputs Stereo Inputs Solo Mit der Mono L/R-Funktion werden die L/R-Kanäle des 7.1- oder Stereo-Einangs in mono abgehört. In Place To C Mono L/R • Drücken Sie die Mono L/R-Taste, um die Funktion zu aktivieren. Die Mono L/R-Taste leuchtet rot. -
Seite 17: Mute-Funktion
7.1 Inputs Stereo Inputs Solo In Place To C Mono L/R Mute-Funktion Mute-Funktion Mute Mit der Mute-Funktion können Sie alle (7.1 und Alternative) Lautsprecher auf einmal deaktivieren. • Drücken Sie die Mute-Taste. Die Mute-Taste leuchtet rot. • Drücken Sie die Mute-Taste erneut, um die 7.1 Speakers Mute-Funktion zu deaktivieren. -
Seite 18: Lautstärke
Lautstärke Lautstärke Surround Monitor Controller Mit dem exklusiv für die SMC 7.1 hergestellten Acht-Ebenen-Potentiometer 7.1 Inputs Stereo Inputs Solo regeln Sie die Lautstärke aller Kanäle analog – ohne Regelschaltungen, wie In Place To C Mono L/R z.B. VCAs oder DCAs. -
Seite 19: Technische Daten
Sub-D-25 (TASCAM-Standard) Hot + Cold – • Impedanz: 20k Ohm • Gleichtaktunterdrückung: -82 dB • Max. Eingangspegel: +22 dB SMC 7.1 Rückansicht XLR-Eingänge • Neutrik XLR, symmetrisch, Pin 2 = (+) • Impedanz: 20k Ohm • Gleichtaktunterdrückung: -82 dB •... -
Seite 20: Ausgänge
Übersprechen bei 1 kHz: -92 dB Cold – • Klirrfaktor: 0,001 % (0 dBu, 1 kHz, 100 kOhm Last) • Rauschen (A-bewertet): -93 dB SMC 7.1 Rückansicht • Dynamikumfang: 115 dB XLR-Ausgang • Neutrik XLR, symmetrisch, Pin 2 = (+) •... -
Seite 21: Kopfhörerausgang
Technische Daten Kopfhörerausgang Warnung: Schließen sie niemals Mono-Klinkenstecker am Kopfhörerausgang an (frontseitige Ste- reo-Klinkenbuchse) und achten sie darauf, dass der Stecker vollständig versenkt ist. Andernfalls kann ein Kurzschluss die Zerstörung der Endstufen nach sich ziehen! • 6,35 mm-Stereo-Klinkenbuchse • Pinbelegung: Spitze = links, Ring = rechts, Schaft = GND •... -
Seite 22: Interne Stromversorgung
Technische Daten Interne Stromversorgung • Analog: +/- 18 V Netzteil • Netzspannung (schaltbar): 230 V AC / 50Hz oder 115 V AC / 60Hz • Sicherungen: 230V = T 500 mA; 115 V = T 1 A • Leistungsaufnahme: max 25 VA Maße (inkl. -
Seite 23: Wichtige Hinweise
Produktes durch die SPL electronics GmbH. Konstruktion und Schaltungstechnik unterliegen ständi- ger Weiterent wicklung und Verbesserung. Technische Änderungen bleiben vorbehalten. © 2017 SPL electronics GmbH. Dieses Handbuch ist urheberrechtlich geschützt. Alle Rechte, technische Änderun- gen und Druckfehler vorbehalten. Das Kopieren, Vervielfältigen, Übersetzen oder Umsetzen in irgendein elektro- nisches Medium oder in maschinell lesbare Form im Ganzen oder in Teilen ist nur mit ausdrücklicher schriftlicher...
