Anschlussbuchsen
Das Gehäuse des SMC ist EMV-sicher und weitgehend gegen HF-Einstreuungen
geschützt. Dennoch ist Sorgfalt bei der Wahl des Aufstellplatzes angebracht,
um nachteilige Effekte durch eventuell einfallende Störsignale auszu-
schliessen. Vor dem Anschließen müssen der SMC und alle daran angeschlos-
senen Geräte ausgeschaltet werden.
Drehen Sie vor allen Kabelanschlussarbeiten immer die Lautstärkeregelung
auf Null, um Lautsprecher- oder Gehörschäden auszuschließen!
Ein- und Ausgangsbuchsen
INPUT A + C/Sub-D-25 (analog)
Die symmetrisch beschaltete Sub-D-25-Buchse stellt die Eingänge für INPUT
A & C bereit (INPUT A für 6 Surroundkanäle, INPUT C für 2 Stereokanäle).
An diesen Eingang können z. B. die Ausgänge einer Workstation bzw. deren
DA-Wandler angeschlossen werden.
SLAVE OUT/Sub-D-25 (analog)
Am SLAVE OUT-Ausgang wird das Eingangssignal der Sub-D-25-Eingangs–
buchse unverändert weitergegeben, um beispielsweise auf externe Recorder
aufzeichen zu können, ohne den Wandlerausgang zu „verlieren".
INPUT B + D/RCA (Cinch)
8 RCA-Eingangsbuchsen stehen für 6 Surroundkanäle und 2 Stereokanäle
bereit. An INPUT B können SACD- und DVD-Spieler angeschlossen werden, an
INPUT D Stereozuspieler wie DAT und CD.
Tipp: Wenn über SLAVE OUT ein externer Recorder angeschlossen ist, können
die Ausgänge dieses Recorders auf INPUT B zurückgeführt werden, um ein
Tape-Monitoring auszuführen.
SURROUND und SPEAKER OUTPUTS/Klinke
8 symmetrische Stereoklinken-Ausgangsbuchsen dienen dem Anschluss
von einem sechskanaligen Surround-Speaker-Set und einem Stereo-
Lautsprecherpaar.
Der symmetrische Betrieb kann durch die Verwendung von Mono-
Klinkensteckern auf unsymmetrischen Betrieb umgestellt werden.

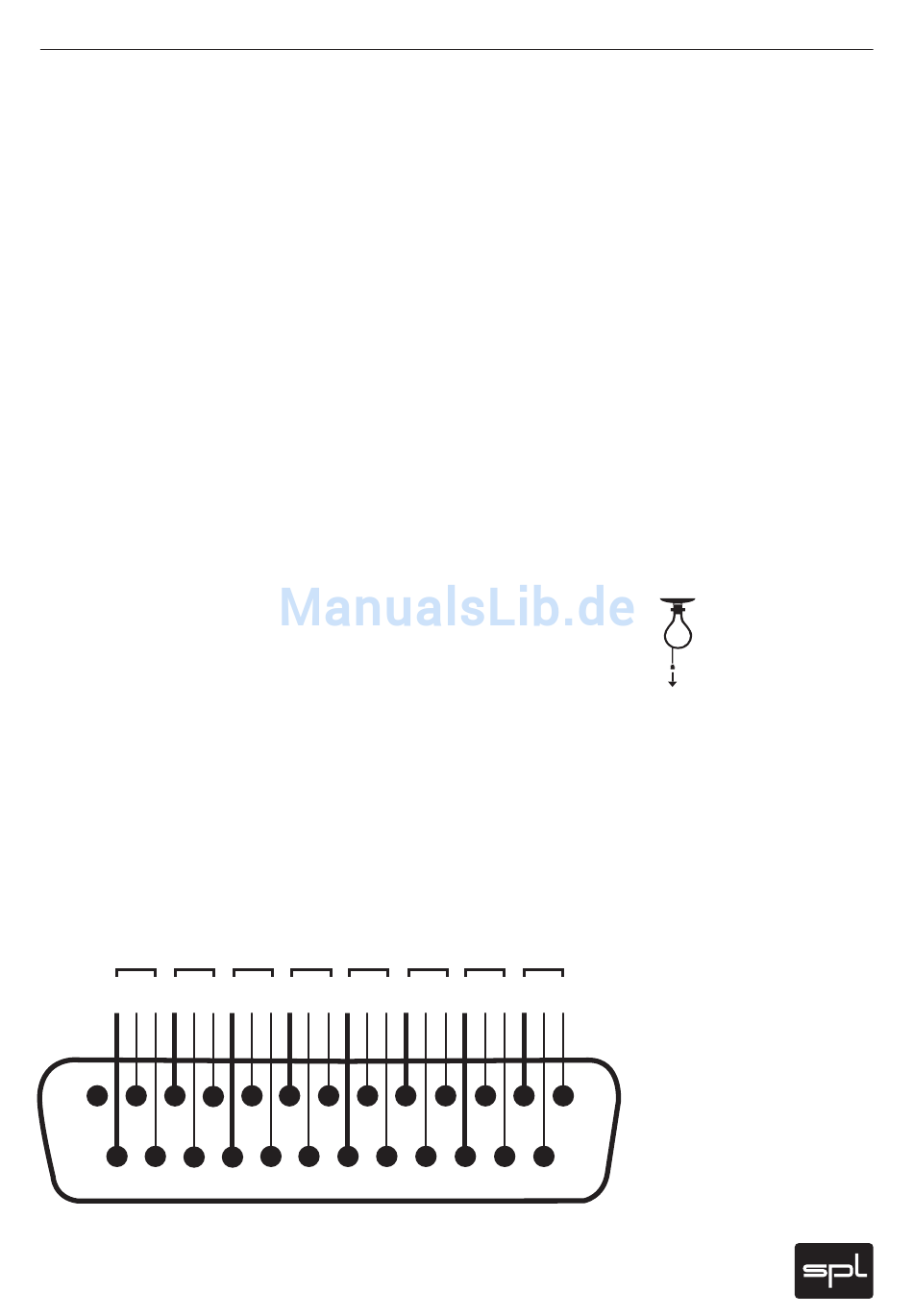

Pinbelegung der Sub-D-25-Buchsen
Die Pinbelegung der Sub-D-25-Buchsen entspricht dem TASCAM-Standard.
6=LFE 7=St. L 8=St. R
1=L
2=R
3=LS
4=RS
5=C
M K H M K H M K H M K H M K H M K H M K H M K H
13 12 11 10
9
8
7
6
5
4
3
2
1
25 24 23 22 21 20 19 18 17 16
15 14
M = Masse, K = Kalt (-), H=Heiss (+)
S
M
C
urround
onitor
ontroller 2380
