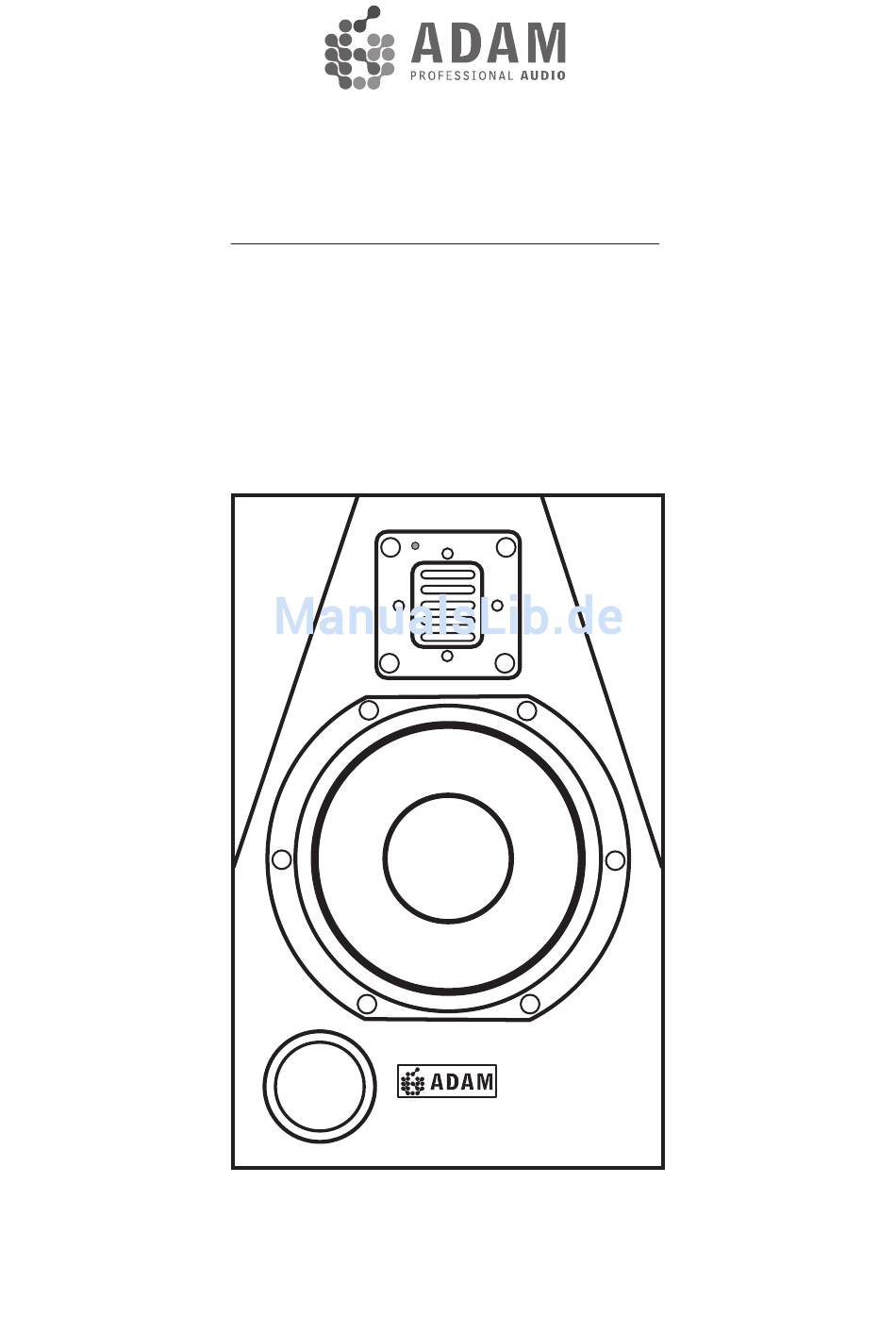

- Seite 1 P11A Nearfield Monitor Operation manual / Bedienungsanleitung English / deutsch...

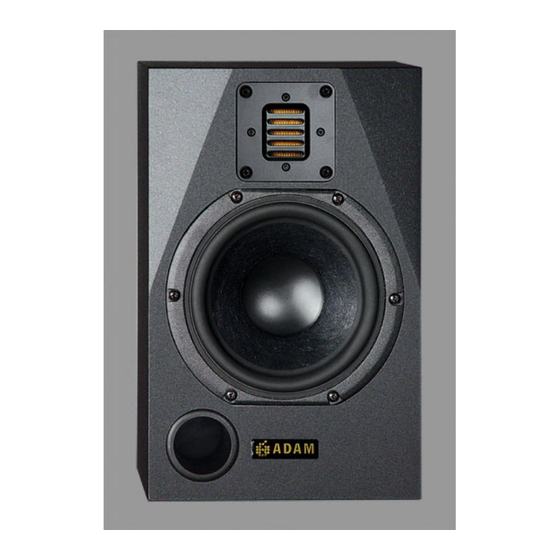

- Seite 2 We request that you read these sections carefully to ensure an easy set up and to prevent potential problems. The P11A is a compact nearfield monitor. It is perfectly suited for small con- trol rooms, recording vehicles and post-production suites—an ideal tool for situations where a combination of no-compromise sound reproduction and a small footprint is required.
-
Seite 3: Inhaltsverzeichnis
Table of contents Safety Instructions ......4 Quick Start ........5 Important Information ....5 Quick Start P11A ......6 LED ..........6 Speaker Placement ......7 Vertical Setup ........7 Horizontal Setup ......7 Stereo Setup ........8 Surround Setup ......8 Tweeter Height .......9 General Recommendations ....9 Controls/Speaker Adjustement ..10 Control Panel .........10... -
Seite 4: Safety Instructions
Safety Instructions In case of a problem, please contact either your ADAM dealer or us. We are happy to help. Always refer servicing to qualified personnel and never at- tempt to repair this product yourself. Please read the following safety instructions before setting up your system. -
Seite 5: Quick Start
Safety Instructions Always keep electrical equipment out of the reach of children. Always unplug sensitive electronic equipment during lightning storms. The monitor should be installed near the socket outlet and disconnection of the device should be easily accessible. To completely disconnect from AC mains, disonnect the power supply from the AC receptacle. -
Seite 6: Quick Start P11A
Quick Start Quick Start Before connecting the loudspeakers to your audio components and the power source make sure that both the loudspeakers and your audio system is switched off! Set all level controls fully counterclockwise. Connect the loudspeakers with your audio units: Use a XLR cable. The male plug goes into the loudspeaker, the female plug into your audio component. -
Seite 7: Speaker Placement
Speaker Placement Vertical set up The P11A has been designed for a vertical set up. The speakers must be positioned on a firm ground or a stand. Figure 2: vertical set up Hoizontal set up If you choose to use your speakers in horizontal position as indicated below, please make sure that the set up is mirror symmetrical, i.e. -
Seite 8: The Stereo Triangle
Speaker Placement The Stereo Triangle If the loudspeaker is going to be used for stereo applications, the optimum listening position should be located in the middle of a stereo triangle. This means that your listening position will be located at the top of an imaginary equilateral triangle and the two loudspeakers should be placed at the other two points of this triangle. -
Seite 9: Tweeter Height
Speaker Placement Tweeter at the height of ears The Tweeter should be positioned approximately at the height of your ears. In case you need to position the speaker in a significant lower or higher position, the monitor should be angled accordingly. Figure 6: Tweeter at height of ears / speaker angling General Recommendations/Advises Direct sound ways: There should be no obstacles in the way from the monitor... -
Seite 10: Controls/Speaker Adjustement
Controls/Speaker Adjustment The Control Panel On the rear side you will find a control panel that allows detailed fine-tuning of your loudspeakers to your particular room acoustics and personal listen- ing preferences. The following tips are intended to assist you at using the controls in the best manner. -
Seite 11: High Gain
Controls/Speaker Adjustment High Gain Whereas the ‘Input Gain’ raises or lowers the overall input sensitivity up to +/-10 dB, the ‘High Gain’ works only within the frequency range of the tweet- er (>1.800 Hz) only, raising or lowering up to +/-4 dB. High / Low Shelving The other two controls operate in a different manner. -
Seite 12: Troubleshooting
Troubleshooting All ADAM products are designed and manufactured to the highest quality standards. However, if any problems with your speaker occur, we recommend to proceed as follows: Problem: The LED shows normal operation (green) but there is either no or only a distorted audio signal. -
Seite 13: Maintenance
Experience has shown that it is very difficult to avoid damage if you have to send them with- out these. ADAM Audio can not be held responsible for damages due to im- proper packaging. -
Seite 14: Eu Declaration Of Conformity
EU Declaration of Conformity ADAM Audio GmbH whose registered office is situated at Ederstr.16, 12059 Berlin, Germany declare under our sole responsibility that the product: P11A complies with the EU Electro-Magnetic Compatibility (EMC) Directive 89/336/EEC, in pursuance of which the following standards have been ap-... -
Seite 15: Limited Warranty
Service may be supplied by your ADAM Audio national distributor in the coun- try of residence. In this case, the service costs have to be paid for by the owner of the product whereas the costs for parts to be repaired or replaced are free of charge. -
Seite 16: Technical Data
Technical Data Active 2-ways bass reflex loudspeaker Woofer Basket ø 7“ / Paper ART Tweeter Diaphragm area 2830 mm / 4.5 inch Equivalent diaphragm ø 60 mm / 2.5“ Speed transformation ratio Diaphragm weight 0,17 g Built-in amplifiers 2 (Class 1) 100 - 120 V~, 50 / 60 Hz AC Voltage 220 - 240 V~, 50 / 60 Hz... -
Seite 17: Einleitung
Raum sowie die Eigenschaften des Hörraums selbst sind von größerer Bedeutung für das Gesamtergebnis als bisweilen vermutet. Das Modell P11A ist ein kompakter Nahfeldmonitor für den Einsatz in kleinen Regieräumen: im Tonstudio, im Übertragungswagen, bei der Postproduktion - überall dort, wo klangliche Kompromisse auch bei geringen Abmessungen unerwünscht sind. - Seite 18 Inhalt Sicherheitshinweise ......19 Quick Start zur Inbetriebnahme ...20 Allgemeine Hinweise ......20 Inbetriebnahme ........21 Leuchtdioden ........21 Empfehlungen zur Aufstellung ....22 Vertikale Aufstellung ......22 Horizontale Aufstellung ......22 Zweikanal Stereo .........23 Mehrkanal (Surround) ......23 Hochtöner in Ohrenhöhe......24 Allgemeine Empfehlungen ....24 Lautsprechereinstellungen ....25 Input Gain (Lautstärkereglung) .....25 Tweeter Gain (Hochtonpegel) ....26 High / Low Shelve (Kuhschwanzfilter) .26 Fehlerbehebung ........27...
-
Seite 19: Sicherheitshinweise
Sicherheitshinweise Bitte versuchen Sie auf keinen Fall, dieses Produkt selbst zu reparieren und wenden Sie sich bei einem Problemfall an Ihren ADAM Vertragshändler oder direkt an uns. Wir helfen gerne! Bitte beachten Sie die folgenden Sicherheitshinweise, bevor Sie Ihre neuen Lautsprecher in Betrieb nehmen. -
Seite 20: Quick Start Zur Inbetriebnahme
Wir empfehlen, ausschließlich hochwertige Kabel zu benutzen. Bitte beachten Sie, dass mit der Qualität der Monitore die Ansprüche an die Einspielzeit steigen. Ein ADAM Monitor benötigt daher, abhängig von Pegel und Nutzungsfrequenz, einige Tage, um seine optimale Klangqualität zu er- reichen. -
Seite 21: Inbetriebnahme
Quick Start zur Inbetriebnahme Inbetriebnahme Vergewissern Sie sich vor Anschluss der Kabel, dass sowohl die Lautsprecher (Netzschalter) als auch die betreffenden Komponenten Ihrer Audio-Anlage ausgeschaltet sind und stellen Sie die Lautstärke auf Minimum. Nehmen Sie nun die Verkabelung mit Ihrer Signalquelle vor: Verbinden Sie die XLR-Eingänge über ‚männliche’... -
Seite 22: Empfehlungen Zur Aufstellung
Empfehlungen zur Aufstellung Vertikale Aufstellung Der P11A wurde für eine vertikale Aufstellung konstruiert. Stellen Sie den Lautsprecher auf festen Untergrund oder befestigen Sie ihn auf einem Ständer. Abbildung 2: Vertikale Aufstellung Horizontale Aufstellung Sollten Sie die Monitore horizontal platzieren, beachten Sie bitte: Für eine genaue Stereoabbildung ist es nötig, dass die P11A spiegelsymmetrisch... -
Seite 23: Zweikanal Stereo
Empfehlungen zur Aufstellung Zweikanal Stereo Die gemeinhin günstigste Lautsprecheraufstellung im Zweikanal-Stereobe- trieb ist das so genannte ‚Stereodreieck’. Die Lautsprecher und der Hörer stehen bzw. sitzen in den Eckpunkten eines gleichseitigen Dreiecks (60°- Winkel). Im Allgemeinen gilt, dass der Abstand der Lautsprecher zueinander dem Hörabstand entsprechen sollte. -
Seite 24: Hochtöner In Ohrenhöhe
Empfehlungen zur Aufstellung Hochtöner in Ohrenhöhe Positionieren Sie die Hochtöner möglichst in Ohrenhöhe. Für den Fall, dass Sie die Monitore deutlich über- oder unterhalb Ohrhöhe platzieren müssen, sollten diese entsprechend angewinkelt werden. Abbildung 6: Hochtöner in Ohrenhöhe Allgemeine Empfehlungen Direkte Schallwege: Vermeiden Sie Hindernisse im Wege des Schalls zu Ihren Ohren. -
Seite 25: Lautsprechereinstellungen
Ihre Lautsprecher an die jeweilige Raumakustik bzw. den persönlichen Ge- schmack anzupassen ermöglicht. Die folgenden Ausführungen sollen Ihnen helfen, die Einstellungsmöglichkeiten optimal nutzen zu können. Abbildung 7: Kontrollpanel P11A Input Gain (Lautstärkereglung) Tweeter Gain (Hochtonpegel) High Shelve (Kuhschwanzfilter) Low Shelve (Kuhschwanzfilter) Bitte beachten Sie, dass die Nutzung dieser Einstellmöglichkeiten den... -
Seite 26: Tweeter Gain (Hochtonpegel)
Lautsprechereinstellungen High Gain (Hochtonpegel) Während der ‚Input Gain’ die allgemeine Eingangsempfindlichkeit (Laut- stärke) aller Frequenzbereiche regelt, dient der ‚Tweeter Gain’ dazu, lediglich im Hochtonbereich (>1,800 Hz) den Pegel um bis zu 4 dB anzuheben oder abzusenken. Room EQs (Shelvefilter) Die beiden weiteren Regler funktionieren anders als die Gains. Während jene einen Frequenzbereich als ganzen anheben oder absenken, arbeiten die so genannter ‚Kuhschwanzfilter’... -
Seite 27: Fehlerbehebung
Fehlerbehebung Alle ADAM Produkte werden nach höchsten Qualitätsstandarts gefertigt. Sollte wider Erwarten dennoch ein Problem auftauchen, empfehlen wir, zunächst folgende Maßnahmen durchzuführen: Die LED zeigt normalen Betrieb an (grün), es wird aber kein oder nur ein gestörtes Signal ausgegeben: Betrifft das Problem beide Lautsprecher, liegt die Ursache zumeist innerhalb der Signalkette;... -
Seite 28: Wartung Und Pflege
Für Schäden, die von unzureichenden Verpackungsmaßnahmen herrühren, kann ADAM Audio nicht haftbar gemacht werden. Sollte für einen Transport die Originalverpackung nicht mehr zur Verfügung stehen, kann eine neue von ADAM Audio kostenpflichtig erworben werden. Umweltinformation Alle ADAM Produkte entsprechen den internationalen Richtlinien bezüglich der Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elek-... -
Seite 29: Konformitätsbescheinigung
Konformitätsbescheinigung Wir, die ADAM Audio GmbH mit dem eingetragenen Firmensitz in der Ederstr.16, 12059 Berlin, Deutschland, erklären hiermit eigenverantwortlich, dass das Produkt P11A den folgenden Normen entspricht: EN 61000-6-1 EN 61000-6-3 EN 55020 EN 55013 Ebenfalls stimmt es überein mit der EU General Product Safety 2001/95/EC,... -
Seite 30: Garantie
Garantie Die ADAM Audio GmbH gewährt auf Ihre aktiven Lautsprecher eine be- schränkte Garantie von 5 Jahren. Alle Produkte werden nach den höchsten Qualitätsstandards entwickelt und hergestellt. Sollte ein Produkt wider Erwarten dennoch Mängel aufweisen, gelten folgende Bedigungen für die Inanspruchnahme der Garantie: 10.1... -
Seite 31: Technischen Daten
Technische Daten Aktiver 2-Wege Bassreflex Lautsprecher Tieftöner/Subwoofer Korb ø 182 mm (7“) Nomex® ART Hochtöner Membranfläche äq. 2830 mm / 4.5 inch Membrandurchmesser ø 60 mm / 2.5“ Geschwindigkeitstransformation Gewicht der Membran 0,17 g Eingebaute Verstärker 2 (Schutzklasse I) 100 -120 V~, 50/60 Hz Nennspannung 220 - 240 V~, 50/60 Hz Tieftöner... - Seite 32 ADAM Audio GmbH | Ederstr. 16 | 12059 Berlin | GERMANY tel: +49 30-863 00 97-0 | fax: +49 30-863 00 97-7 | email: info@adam-audio.com ADAM Audio UK Ltd. | email: uk-info@adam-audio.com ADAM Audio USA Inc. | email: usa-info@adam-audio.com www.adam-audio.com Visit us on Facebook | Follow us on Twitter P11A Manual/Bedienungsanleitung.
