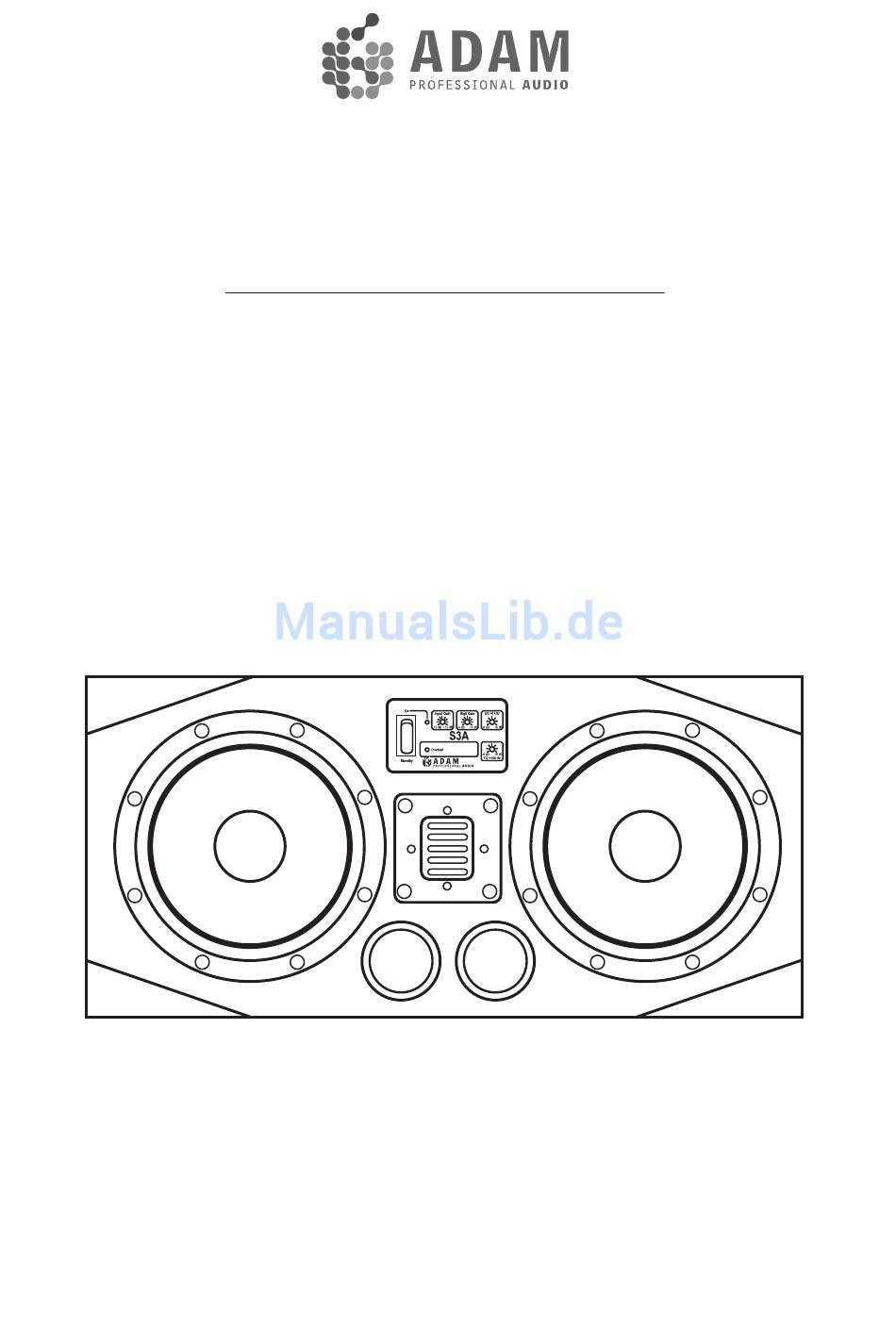

- Seite 1 Near-/Midfield Monitor Operation manual / Bedienungsanleitung English / deutsch...
- Seite 2 The S3A is a three-way ported active system that uses a single ART tweeter, ensuring full compatibility with the latest expanded high frequency resolution media formats, and two HexaCone -bass/midrange drivers.
-
Seite 3: Inhaltsverzeichnis
Table of contents Quick Start ........4 Important Information ....4 Quick Start S3A ......4 Speaker Placement ......5-7 General Recommendations ....5 Horizontal Setup ......5 Stereo Setup ........6 Surround Setup ......7 Tweeter Height .......7 Controls/Speaker Adjustement ..8-9 The front (control) panel ....8 Input gain ........8 High gain ........8... -
Seite 4: Quick Start
Break-in time: Please note that the loudspeakers will need a few days to achieve optimum sonic performance. Quick start S3A Before connecting the loudspeakers to your audio components and the power source make sure that both the loudspeakers and your audio system is switched off! Set all level controls fully counterclockwise. -
Seite 5: Speaker Placement
Hoizontal set up (mirror symmetrical) The S3A has been designed for a horizontal set up. Please note that there are two different versions, A and B (see label on the rearside). The difference is that the two woofers reproduce different frequency bands. One woofer acts as a full-range driver with the second woofer joining it only below 150 Hz. -
Seite 6: Stereo Setup
Speaker Placement Or that way: Figure 1b: horizontal / mirror symmetrical set up You should not choose a set up like the folling examples: Figure 2b: wrong set up Stereo set up If the loudspeaker is going to be used for stereo applications, the optimum listening position should be located in the middle of a stereo triangle. -
Seite 7: Surround Setup
Speaker Placement Surround set up Speaker positioning for multi-channel stereo purposes is ideally based on a circle with speakers placed at 0° (Center), 30° (Front Right), 110° (Rear Right), 250° (Rear Left), 330° (Front Left), with the listener being the circle’s center (Radius between 0.7-2.0 m). -
Seite 8: Controls/Speaker Adjustement
Controls/Speaker Adjustment The front (control) panel On the front you will find a control panel that allows detailed fine-tuning of your loudspeakers to your particular room acoustics and personal listening preferences. The following tips are intended to assist you at using the con- trols in the best manner. -
Seite 9: High/Low Shelving
Controls/Speaker Adjustment High / low shelving The other two controls operate in a different manner. The ‘High Shelve’ is a shelving filter that progressively raises or lowers above 6 kHz up to 6 dB. Whereas the gains raise or lower a specific frequency range as a whole, the shelve filters work differently. -
Seite 10: Troubleshooting
Troubleshooting All ADAM products are designed and manufactured to the highest quality standards. However, if any problems with your speaker occur, we recommend to proceed as follows: Problem: The LED shows normal operation (green) but there is either no or only a distorted audio signal. -
Seite 11: Maintenance
Experience has shown that it is very difficult to avoid damage if you have to send them with- out these. ADAM Audio can not be held responsible for damages due to im- proper packaging. -
Seite 12: Eu Declaration Of Conformity
EU Declaration of Conformity ADAM Audio GmbH whose registered office is situated at Lobeckstr. 36, 10969 Berlin, Germany declare under our sole responsibility that the product: complies with the EU Electro-Magnetic Compatibility (EMC) Directive 89/336/EEC, in pursuance of which the following standards have been ap-... -
Seite 13: Terms And Conditions
Warranty ADAM Audio GmbH provides a two year limited warranty for this product. If anything goes wrong with this product due to manufacturing defects, ADAM Audio and its national distributors will provide repair free of charge (exclu- sions may apply) and replacement parts. -
Seite 14: Safety Instructions
Do not open the loudspeaker. There are no user-serviceable parts inside. In case of a problem, please contact either your ADAM dealer or us. We are happy to help. Always refer servicing to qualified personnel and never attempt to repair this product yourself. -
Seite 15: Technical Data
Technical Data ADAM S3A - active 3-ways bass reflex loudspeaker Woofer/Subwoofer Basket ø 7“ HexaCone® Voice coil ø 39 mm ART Tweeter Diaphragm area 71 cm Equivalent diaphragm ø 9,5 cm Speed transformation ratio Diaphragm weight 0,17 g Built-in amplifiers... - Seite 17 Near-/Midfield Monitor Bedienungsanleitung deutsch...
-
Seite 18: Einleitung
Raum sowie die Eigenschaften des Hörraums selbst sind von größerer Bedeutung für das Gesamtergebnis als bisweilen vermutet. Das Modell S3A ist ein Near- und Midfieldmonitor für den Einsatz in kleineren und mittelgroßen Regieräumen: im Tonstudio, im Übertragungswagen, bei der Postproduktion. - Seite 19 Inhalt Quick Start zur Inbetriebnahme ...20 Allgemeine Hinweise ......20 Inbetriebnahme ........20 Empfehlungen zur Aufstellung ....21 Allgemeine Empfehlungen ....21 Horizontale Aufstellung ......21 Zweikanal Stereo .........22 Mehrkanal (Surround) ......24 Hochtöner in Ohrenhöhe......24 Lautsprechereinstellungen ....25 Input Gain (Lautstärkereglung) .....25 Tweeter Gain (Hochtonpegel) ....26 High / Low Shelve (Kuhschwanzfilter) .26 Leuchtdioden ........21 Fehlerbehebung ........27...
-
Seite 20: Quick Start Zur Inbetriebnahme
Stunde unangeschlossen ‚ruhen’, um sich der jeweiligen Raumtemperatur anpassen zu können. Einspielzeit: Bitte beachten Sie, dass mit der Qualität der Monitore die Ansprüche an die Einspielzeit steigen. Ein ADAM Monitor benötigt daher, abhängig von Pegel und Nutzungsfrequenz, einige Tage, um seine optimale Klangqualität zu erreichen. -
Seite 21: Empfehlungen Zur Aufstellung
Sie sich bitte vorher mit uns in Verbindung. In der Regel gibt es hier keine Probleme, die Garantiebestimmungen werden kulant gehandhabt. Horizontale Aufstellung (spiegelsymmetrisch) Die S3A’s werden als A und B Lautsprecher gebaut, um bestmögliche Symmetrie im horizontalen Betrieb zu gewährleisten – entsprechende Markierungen finden Sie auf der Verstärkerplatte an der Rückseite. Dabei bedeutet A dass, das linke Basschassis (von vorne gesehen) als reiner Tieftöner... -
Seite 22: Zweikanal Stereo
Empfehlungen zur Aufstellung Oder so: Abbildung 1b: spiegelsymmetrische Anordnung Die Lautsprecher sollten nicht so aufgestellt werden: Abbildung 2: falsche Anordnung Zweikanal Stereo Die gemeinhin günstigste Lautsprecheraufstellung im Zweikanal-Stereobe- trieb ist das so genannte ‚Stereodreieck’. Die Lautsprecher und der Hörer stehen bzw. sitzen in den Eckpunkten eines gleichseitigen Dreiecks (60°- Winkel). -
Seite 23: Mehrkanal (Surround)
Empfehlungen zur Aufstellung Mehrkanal (Surround) Die Aufstellung der Lautsprecher in einem Mehrkanal-Stereo-Setup sollte sich idealerweise an einem Kreis orientieren. Die Lautsprecher werden an den Winkelpositionen 0° (Center), 30° (Front Rechts), 110° (Rear Rechts), 250° (Rear Links) und 330° (Front Links) platziert. Der Zuhörer sitzt in der Kreismitte, die in diesem Fall einen Radius zwischen 0,7 und 2,0 Meter aufweisen sollte. -
Seite 24: Lautsprechereinstellungen
Geschmack anzupassen ermöglicht. Die folgenden Ausführungen sollen Ih- nen helfen, die Einstellungsmöglichkeiten optimal nutzen zu können. Abbildung 6: Kontrollpanel S3A Bitte beachten Sie: Die Nutzung dieser Einstellmöglichkeiten kann den Klang Ihrer Lautsprecher erheblich beeinflussen. Wir empfehlen, Verän- derungen erst nach einigen Hörproben, möglichst mit Ihnen gut bekannten Musikaufnahmen, und zudem mit großer Behutsamkeit vorzunehmen. -
Seite 25: Leuchtdioden
Lautsprechereinstellungen Room EQs (Shelvefilter) Die beiden weiteren Regler funktionieren anders als die Gains. Während jene einen Frequenzbereich als ganzen anheben oder absenken, arbeiten die so genannter ‚Kuhschwanzfilter’ (Shelve Filter) progressiv, d.h., dass nicht ein ganzer Frequenzbereich gleichmäßig verstärkt oder abgeschwächt, sondern in diesem Bereich ab einem bestimmten Punkt (150 Hz bzw. -
Seite 26: Fehlerbehebung
Fehlerbehebung Alle ADAM Produkte werden nach höchsten Qualitätsstandarts gefertigt. Sollte wider Erwarten dennoch ein Problem auftauchen, empfehlen wir, zunächst folgende Maßnahmen durchzuführen: Die LED zeigt normalen Betrieb an (grün), es wird aber kein oder nur ein gestörtes Signal ausgegeben: Betrifft das Problem beide Lautsprecher, liegt die Ursache zumeist innerhalb der Signalkette;... -
Seite 27: Wartung Und Pflege
Für Schäden, die von unzureichenden Verpackungsmaßnahmen herrühren, kann ADAM Audio nicht haftbar gemacht werden. Sollte für einen Transport die Originalverpackung nicht mehr zur Verfügung stehen, kann eine neue von ADAM Audio kostenpflichtig erworben werden. Umweltinformation Alle ADAM Produkte entsprechen den internationalen Richtlinien bezüglich der Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elek-... -
Seite 28: Konformitätsbescheinigung
Konformitätsbescheinigung Wir, die ADAM Audio GmbH mit dem eingetragenen Firmensitz in der Lobeckstr. 36, 10969 Berlin, Deutschland, erklären hiermit eigenverantwortlich, dass das Produkt Classic S3A den folgenden Normen entspricht: EN 61000-6-1 : 2001 EN 61000-6-3 : 2001 EN 55020 : 2002 EN 55013 : 2001 Ebenfalls stimmt es überein mit der EU General Product Safety 2001/95/EC,... -
Seite 29: Garantie
Sie sich bitte an den Händler, bei dem das Gerät gekauft wurde. Wenn das Gerät in einem anderen Land benutzt wird, wenden Sie sich bitte an den nationalen ADAM Audio Vertrieb des jeweiligen Landes oder direkt an ADAM Audio. Die Adressen unserer Vertriebsgesellschaften erfahren Sie auf... -
Seite 30: Sicherheitshinweise
Öffnen Sie die Monitore nicht. Gefahr eines Stromschlages! Es befinden sich keine wartungs- bedürftigen Teile im Gehäuseinnern. Bitte versuchen Sie auf keinen Fall, dieses Produkt selbst zu reparieren und wenden Sie sich bei einem Problemfall an Ihren ADAM Vertragshändler oder direkt an uns. Wir helfen gerne! Die Lautsprecher müssen mit einer dreipoligen, geerdeten Stromversorgung betrieben werden. -
Seite 31: Technischen Daten
Technische Daten ADAM S3A - aktiver 3-Wege Bassreflexlautsprecher Tieftöner/Subwoofer 1 / 1 Korb ø 182 mm (7“) HexaCone® Schwingspule ø 39 mm ART Hochtöner Membranfläche äq. 71 cm Membrandurchmesser ø 9,5 cm Geschwindigkeitstransformation Gewicht der Membran 0,17 g Eingebaute Verstärker... - Seite 32 ADAM Audio GmbH Ederstr. 16 | 12059 Berlin-Germany phone: +49 30-863 00 97-0 fax: +49 30-863 00 97-7 email: info@adam-audio.com ADAM Audio USA 31312 Via Colinas Unit 108 | Westlake Village | CA, 91362 phone: +1 818-991 3800 fax: +1-818-991 3808 email: usa@adam-audio.com...
