30

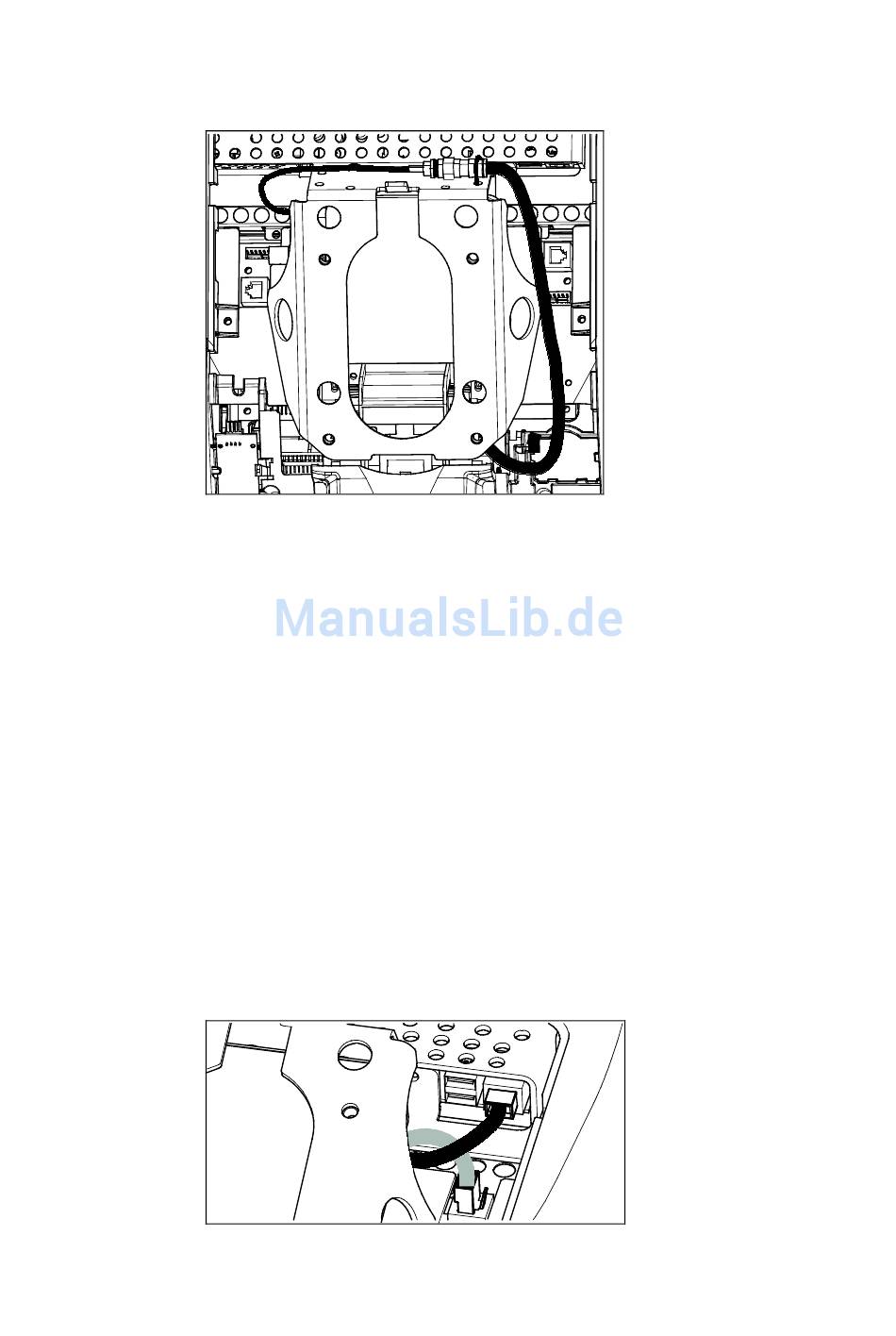

Die folgende Abbildung zeigt, wie das Kabel nach der
Verlegung positioniert werden muss.
Abbildung 11: Anschließen des Fernsehkabels
Anschließen der Ethernet- und Basiseinheit-Datenkabel
Sowohl das Ethernet- als auch das Basiseinheit-Datenkabel
werden durch die ausgeschnittene Öffnung in der oberen
rechten Ecke der hinteren Abdeckung geführt und an nahe
Modularsteckerbuchsen in der Konsole angeschlossen.
Deshalb ist beim Anschluss dieser Kabel Vorsicht angebracht.
Das schwarze Ethernet-Kabel wird an eine Buchse knapp
unterhalb des perforierten Metallhalters ganz oben an der
Öffnung in der Konsole angeschlossen. Das graue
Basiseinheit-Datenkabel wird an eine weiter unten befindliche
Buchse näher an der hinteren Abdeckung angeschlossen.
In der folgenden Abbildung sind die richtigen Positionen für
beide Kabel angezeigt.
VORSICHT: Wenn Sie das Basiseinheit-Datenkabel an die falsche
Buchse anschließen, wird das Gerät nicht funktionieren.
Abbildung 12: Anschließen der Ethernet- und
Basiseinheit-Datenkabel
Montage und Instandhaltung der Recumbent Bikes der RBK 800-Serie
