Die Konsole installieren
Anschließen von Kabeln (P30)
Ziehen Sie nach dem Einsetzen der Konsole die einzelnen
Kabel aus dem Ende des Kabelsatzes auseinander und
schließen diese an die entsprechenden Steckverbinder in der
Konsole an. Zum Identifizieren von Kabel und Steckverbinder
siehe Abbildung und Tabelle unten.

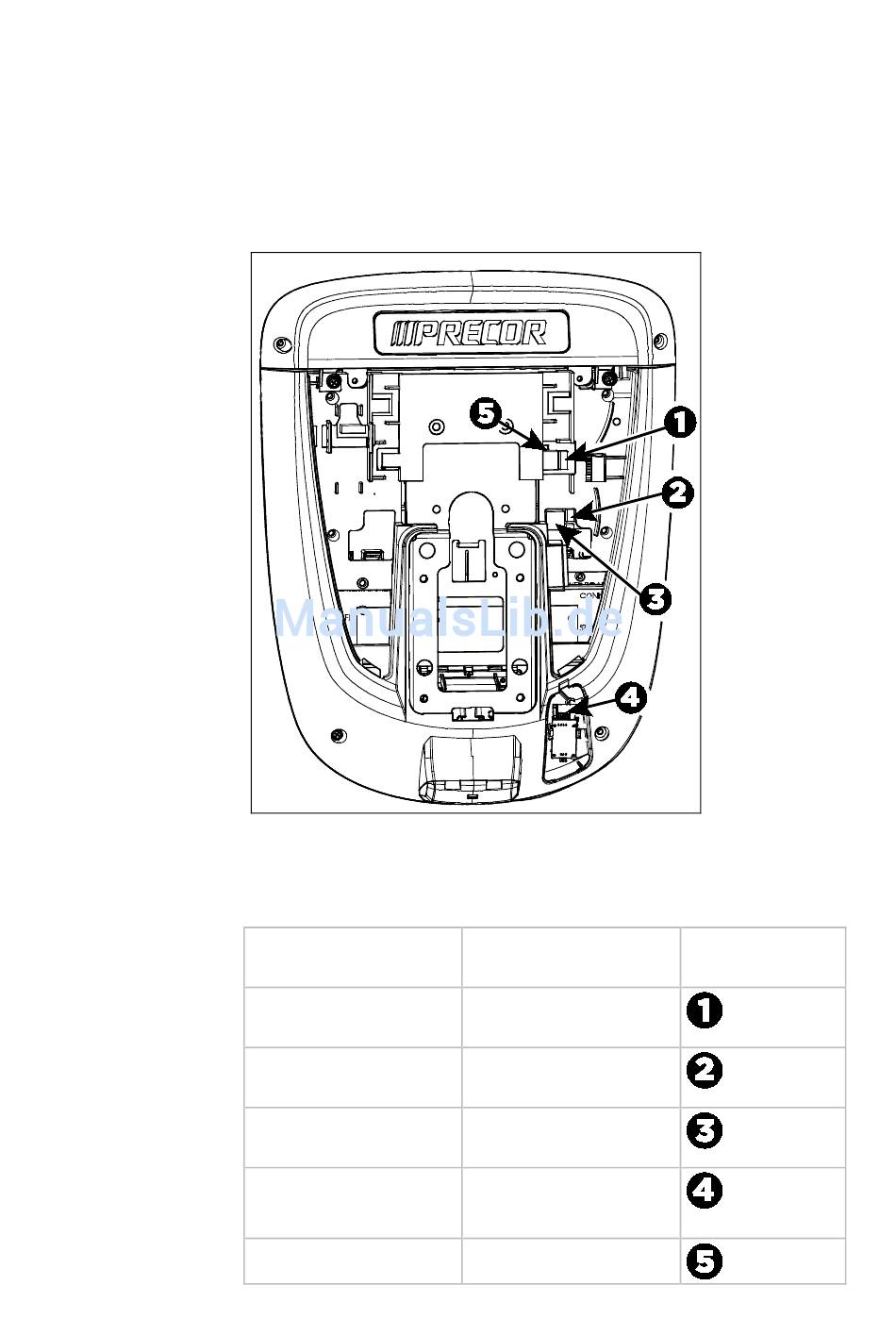

Abbildung 16: Kabelanschlüsse, P30-Konsole
Tabelle 2. Interne Kabelanschlüsse bei P30
Kabel
Fitnessschlüssel (nur
Laufband)
Auto Stop-Sensor (nur
Laufbänder)
Daten aus Basiseinheit Achtpolig modular, auf
Herzfrequenzsensoren 4-polige Kontaktleiste,
C-Safe
Steckverbindungstyp
6-polige Kontaktleiste,
codiert
4-polige Kontaktleiste,
codiert
flachem grauen Kabel
codiert
Anschluss
35
Lage des
Steckverbinders
