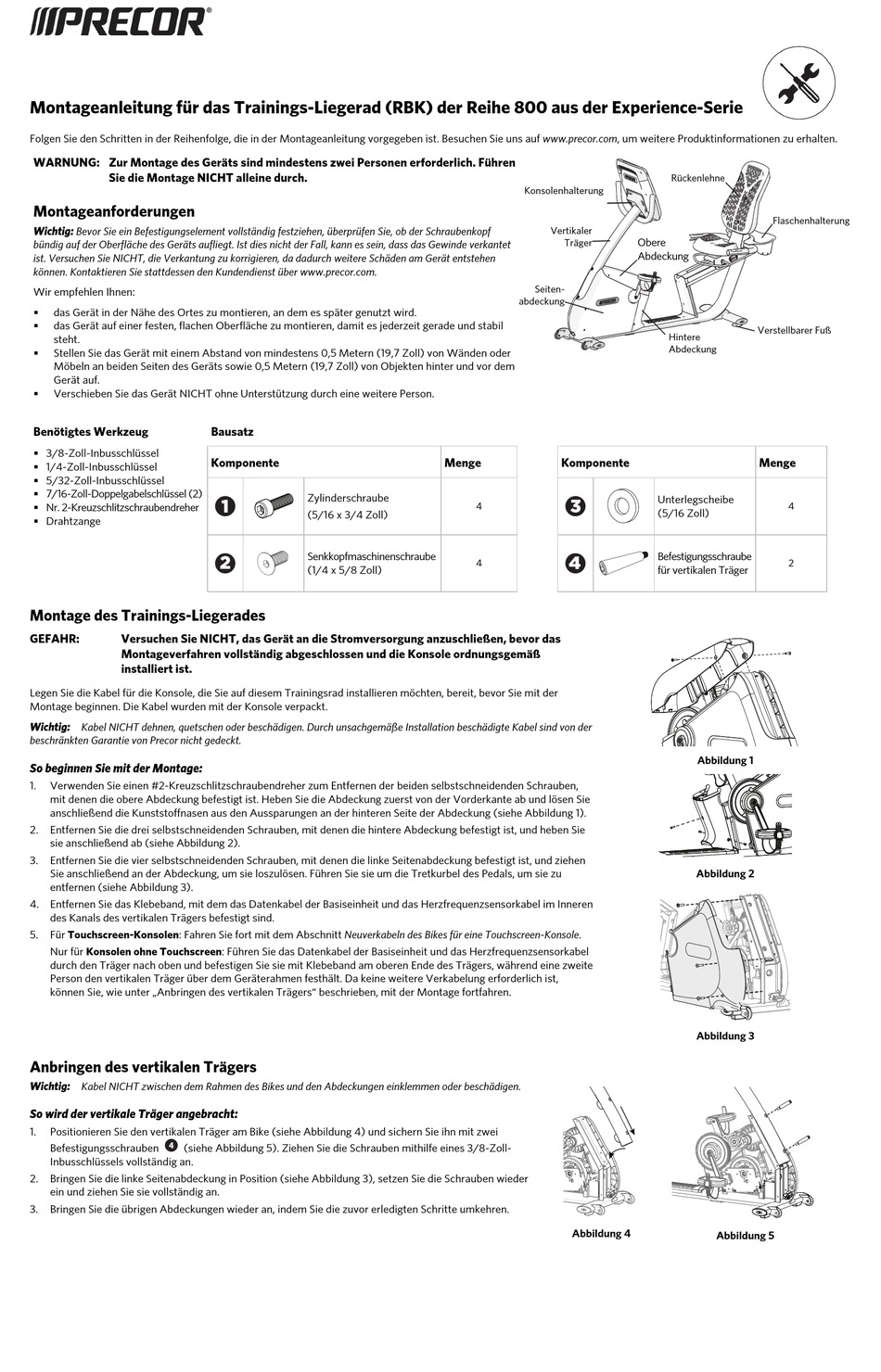

Precor 800 series Montageanleitung

Montageanleitung für das Trainings-Liegerad (RBK) der Reihe 800 aus der Experience-Serie
Folgen Sie den Schritten in der Reihenfolge, die in der Montageanleitung vorgegeben ist. Besuchen Sie uns auf www.precor.com, um weitere Produktinformationen zu erhalten.
WARNUNG: Zur Montage des Geräts sind mindestens zwei Personen erforderlich. Führen
Sie die Montage NICHT alleine durch.
Montageanforderungen
Wichtig: Bevor Sie ein Befestigungselement vollständig festziehen, überprüfen Sie, ob der Schraubenkopf
bündig auf der Oberfläche des Geräts aufliegt. Ist dies nicht der Fall, kann es sein, dass das Gewinde verkantet
ist. Versuchen Sie NICHT, die Verkantung zu korrigieren, da dadurch weitere Schäden am Gerät entstehen
können. Kontaktieren Sie stattdessen den Kundendienst über www.precor.com.
Wir empfehlen Ihnen:

das Gerät in der Nähe des Ortes zu montieren, an dem es später genutzt wird.

das Gerät auf einer festen, flachen Oberfläche zu montieren, damit es jederzeit gerade und stabil
steht.

Stellen Sie das Gerät mit einem Abstand von mindestens 0,5 Metern (19,7 Zoll) von Wänden oder
Möbeln an beiden Seiten des Geräts sowie 0,5 Metern (19,7 Zoll) von Objekten hinter und vor dem
Gerät auf.

Verschieben Sie das Gerät NICHT ohne Unterstützung durch eine weitere Person.
Benötigtes Werkzeug

3/8-Zoll-Inbusschlüssel

1/4-Zoll-Inbusschlüssel

5/32-Zoll-Inbusschlüssel

7/16-Zoll-Doppelgabelschlüssel (2)

Nr. 2-Kreuzschlitzschraubendreher

Drahtzange
Montage des Trainings-Liegerades
GEFAHR: Versuchen Sie NICHT, das Gerät an die Stromversorgung anzuschließen, bevor das
Montageverfahren vollständig abgeschlossen und die Konsole ordnungsgemäß
installiert ist.
Legen Sie die Kabel für die Konsole, die Sie auf diesem Trainingsrad installieren möchten, bereit, bevor Sie mit der
Montage beginnen. Die Kabel wurden mit der Konsole verpackt.
Wichtig: Kabel NICHT dehnen, quetschen oder beschädigen. Durch unsachgemäße Installation beschädigte Kabel sind von der
beschränkten Garantie von Precor nicht gedeckt.
So beginnen Sie mit der Montage:
1. Verwenden Sie einen #2-Kreuzschlitzschraubendreher zum Entfernen der beiden selbstschneidenden Schrauben,
mit denen die obere Abdeckung befestigt ist. Heben Sie die Abdeckung zuerst von der Vorderkante ab und lösen Sie
anschließend die Kunststoffnasen aus den Aussparungen an der hinteren Seite der Abdeckung (siehe Abbildung 1).
2. Entfernen Sie die drei selbstschneidenden Schrauben, mit denen die hintere Abdeckung befestigt ist, und heben Sie
sie anschließend ab (siehe Abbildung 2).
3. Entfernen Sie die vier selbstschneidenden Schrauben, mit denen die linke Seitenabdeckung befestigt ist, und ziehen
Sie anschließend an der Abdeckung, um sie loszulösen. Führen Sie sie um die Tretkurbel des Pedals, um sie zu
entfernen (siehe Abbildung 3).
4. Entfernen Sie das Klebeband, mit dem das Datenkabel der Basiseinheit und das Herzfrequenzsensorkabel im Inneren
des Kanals des vertikalen Trägers befestigt sind.
5. Für Touchscreen-Konsolen: Fahren Sie fort mit dem Abschnitt Neuverkabeln des Bikes für eine Touchscreen-Konsole.
Nur für Konsolen ohne Touchscreen: Führen Sie das Datenkabel der Basiseinheit und das Herzfrequenzsensorkabel
durch den Träger nach oben und befestigen Sie sie mit Klebeband am oberen Ende des Trägers, während eine zweite
Person den vertikalen Träger über dem Geräterahmen festhält. Da keine weitere Verkabelung erforderlich ist,
können Sie, wie unter „Anbringen des vertikalen Trägers" beschrieben, mit der Montage fortfahren.
Anbringen des vertikalen Trägers
Wichtig: Kabel NICHT zwischen dem Rahmen des Bikes und den Abdeckungen einklemmen oder beschädigen.
So wird der vertikale Träger angebracht:
1. Positionieren Sie den vertikalen Träger am Bike (siehe Abbildung 4) und sichern Sie ihn mit zwei
Befestigungsschrauben (siehe Abbildung 5). Ziehen Sie die Schrauben mithilfe eines 3/8-Zoll-
Inbusschlüssels vollständig an.
2. Bringen Sie die linke Seitenabdeckung in Position (siehe Abbildung 3), setzen Sie die Schrauben wieder
ein und ziehen Sie sie vollständig an.
3. Bringen Sie die übrigen Abdeckungen wieder an, indem Sie die zuvor erledigten Schritte umkehren.
Bausatz
Komponente
Zylinderschraube
(5/16 x 3/4 Zoll)
Senkkopfmaschinenschraube
(1/4 x 5/8 Zoll)
Konsolenhalterung
Console
mount
Upright
Vertikaler
support
Träger
Seiten- Side
cover
abdeckung
Menge Komponente
4
4
Abbildung 4
Rückenlehne
Seat back
Flaschenhalterung
Bottle holder
Obere
Abdeckung
Top cover
Adjustable foot Verstellbarer Fuß
Rear cover
Hintere
Abdeckung
Menge
Unterlegscheibe
4
(5/16 Zoll)
Befestigungsschraube
2
für vertikalen Träger
Abbildung 1
Abbildung 2
Abbildung 3
Abbildung 5
