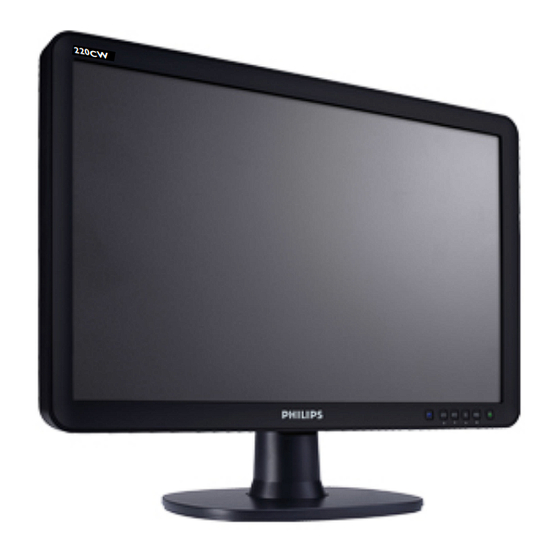

Seite 1 Philips LCD Monitor Electronic User＇ s Manual 220CW8...
Seite 2: Sicherheit Und Fehlersuche
Sie 6 Sekunden, bevor Sie die Netzschnur bzw. GS-Netzschnur wieder anschließen, um den Normalbetrieb wieder aufzunehmen. Achten Sie darauf, ausnahmslos die von Philips mitgelieferte zulässige Netzschnur zu ● benutzen. Wenn Ihre Netzschnur fehlt, nehmen Sie bitte Kontakt mit Ihrem örtlichen Service- Center auf.
Seite 3 Netzschnur. Wenn der Bildschirm ausgeschaltet ist, kann er mit einem trockenen Tuch abgewischt werden. Benutzen Sie zur Reinigung Ihres Monitors jedoch niemals organische Lösemittel, wie z.B. Alkohol oder Reinigungsflüssigkeiten auf Ammoniakbasis. Zur Vermeidung des Risikos eines elektrischen Schlags oder einer ständigen Beschädigung ●...
Seite 5: Häufig Gestellte Fragen
Was ist zu tun, wenn beim Installieren des Monitors die folgende Meldung am Bildschirm Peripheriegeräten erscheint: "Cannot display this video mode" ["Kann diesen Video-Modus nicht anzeigen"]? LCD-Bildschirm-Technik Empfohlener Videomodus für Philips 22": 1680X1050 @ 60 Hz. Ergonomie Ökologie und Sicherheitsnormen Alle Kabel ausstecken, dann den PC mit einem zuvor benutzten, korrekt Fehlerbehebung funktionierenden Monitor verbinden.
Seite 6 installiert. Wie stelle ich die Auflösung nach? Die verfügbaren Auflösungen sind sowohl von Ihrer Videokarte/Ihrem Graphik- Treiber als auch Ihrem Monitor abhängig. In der Systemsteuerung von Windows® können Sie die gewünschte Auflösung mit den "Anzeige-Eigenschaften" anwählen. Was muss ich tun, wenn ich bei der Anpassung von Monitor-Einstellungen die Übersicht verliere? Betätigen Sie einfach die OK-Taste und wählen Sie dann "Reset"/Rückstellung vornehmen, um alle Werkseinstellungen zurückzustellen.
Seite 7 Was hat die Bildwiederholrate mit LCD zu tun? Im Gegensatz zur CRT-Anzeige-Technik, bei der die Geschwindigkeit eines Elektronenstrahls, der sich von oben nach oben über den Bildschirm erstreckt, das Flimmern bestimmt, benutzt die Aktivmatrix-Anzeige ein aktives Element (TFT) zum Steuern jedes einzelnen Pixels. Daher ist die Bildwiederholrate nicht unmittelbar auf die LCD-Technik anwendbar.
Seite 8: Kompatibilität Mit Anderen Peripheriegeräten
Eine neutrale Temperatur ist weiß mit 6504K. Kann der Philips LCD-Monitor an eine Wand montiert werden? Ja, Philips Brilliance LCD-Monitore verfügen über diese zusätzliche Funktion. Vier Standard VESA-Montagelöcher an der Rückseite ermöglichen die Montage Ihres Philips Monitors an den meisten VESA-Standard Montagearmen oder Zubehör.
Seite 9 Ja, alle LCD-Monitoren von Philips sind mit Standard-PCs, Macs und Workstations kompatibel. Für den Anschluß des Monitors an ein Mac-System ist u.U. Weitere Informationen erfahren Sie von Ihrem Philips-Vertragshändler. Sind Philips LCD-Monitore Plug-and-Play-kompatibel? Ja, die Monitore sind Plug-and-Play-kompatibel mit Windows® 95, 98, 2000, XP und Vista .
Seite 10 Zahlreiche nachgeschaltete Anschlüsse in einem Verteiler ermöglichen Verbindungen mit einem weiteren Verteiler oder Geräten USB-Tastaturen, Kameras oder Druckern. ZURÜCK ZUM SEITENANFGANG LCD-Bildschirm-Technik Was ist Liquid Crystal Display (LCD) [Flüssigkristallanzeige]? Eine Liquid Crystal Display (LCD) ist ein optisches Gerät, das gewöhnlich zum Anzeigen von ASCII-Zeichen und -Bildern auf Digitalgeräten wie Uhren, Rechenmaschinen, tragbaren Spielkonsolen usw.
Seite 11 Methode ist die Benutzung eines Films mit Weitsichtwinkel, der den Betrachtungswinkel erweitert, indem er das Brechungsverhältnis variiert. Auch IPS (In Plane Switching) and MVA (Multi Vertical Aligned) werden für einen größeren Sichtwinkel benutzt. Im 181AS von Philips wird fortgeschrittene IPS-Technologie eingesetzt. Warum weist ein LCD-Monitor kein Flimmern auf ? In technischer Hinsicht flimmern LCDs, aber der Ursprung dieses Phänomens...
Seite 12: Ergonomie, Ökologie Und Sicherheitsnormen
Bildschirmen nicht. Warum weist ein LCD-Monitor nur sehr niedrige elektromagnetische Störungen (EMI) auf? Im Gegensatz zu einer CRT fehlen einem LCD-Monitor jene Teile, die elektromagnetische Störungen auslösen, insbesondere elektromagnetische Felder. Weil der LCD-Bildschirm außerdem eine relativ geringe Stromstärke benutzt, ist die Stromversorgung außerordentlich geräuschfrei.
Seite 13 Dies liegt daran, dass die Diebstahlsicherung in SmartControl II aktiviert wurde. Bitte wenden Sie sich an den IT-Manager oder an den Philips-Kundendienst. ZURÜCK ZUM SEITENANFGANG...
Seite 14: Fehlerbehebung
Fehlerbehebung Häufig gestellte Fragen Diese Seite enthält Probleme, die der Benutzer selbst lösen kann. Sollte das Problem auch nach Allgemeine Fehler Beachten dieser Hinweise bestehen bleiben, wenden Sie sich bitte an den Philips Kundenservice. Abbildungsprobleme Allgemeine Probleme Behördliche Vorschriften Other Weitere Informationen Besteht folgendes Problem Diese Lösungen versuchen...
Seite 15 Die Auto-Funktion ist für die Verwendung ● auf Standard-Macintosh oder IBM- kompatiblen PCs, die Microsoft Windows® ausführen, konzipiert. Bei Benutzung eines nicht Die AUTO-Taste funktioniert nicht richtig ● standardgemäßen PCs oder mit einer Videokarte könnte die Funktion nicht richtig funktionieren. Abbildungsprobleme Die Auto-Taste drücken.
Seite 16 ● dem heutigen Stand der Technik eine Grüne, rote, blaue, dunkle und weiße normale Eigenschaft der Flüssigkristalle Punkte verbleiben dar. Nehmen Sie bitte anhand der Kundendienstzentren-Liste Kontakt mit einem Philips- Kundendienst-Vertreter auf, um weitere Hilfe zu erhalten. ZURÜCK ZUM SEITENANFANG...
Seite 17: Regulatory Information
Important parameters are luminance, contrast, resoluction, Ergonomie Hinweis (nur reflectance, colour rendition and image stability. Deutschland) • Philips End-of-Life Disposal Energy Information for UK only China RoHS Energy-saving mode after a certain time-beneficial both for the user and the environment ●...
Seite 18 Philips establishes technically and economically viable objectives to optimize the environmental performance of the organization's product, service and activities. From the planning, design and production stages, Philips emphasizes the important of making products that can easily be recycled. At Philips, end-of-life management primarily entails participation in national take-back initiatives and recycling programs whenever possible, preferably in cooperation with competitors.
Seite 19 RETURN TO TOP OF THE PAGE CE Declaration of Conformity Philips Consumer Electronics declare under our responsibility that the product is in conformity with the following standards - EN60950-1:2001 (Safety requirement of Information Technology Equipment)
Seite 20 Alternative 2 OFF (Sleep) Amber < 1 W One step Switch Off < 1 W ® PHILIPS s an NERGY artner, has determined that this product meets ® NERGY guidelines for energy efficiency. We recommend you switch off the monitor when it is not in use for a long time.
Seite 21 FCC Declaration of Conformity Trade Name: Philips Philips Consumer Electronics North America P.O. Box 671539 Responsible Party: Marietta , GA 30006-0026 1-888-PHILIPS (744-5477) Declaration of Conformity for Products Marked with FCC Logo, United States Only This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
Seite 22 RETURN TO TOP OF THE PAGE EN 55022 Compliance (Czech Republic Only) RETURN TO TOP OF THE PAGE MIC Notice (South Korea Only) Class B Device Please note that this device has been approved for non-business purposes and may be used in any environment, including residential areas.
Seite 23 RETURN TO TOP OF THE PAGE North Europe (Nordic Countries) Information Placering/Ventilation VARNING: FÖRSÄKRA DIG OM ATT HUVUDBRYTARE OCH UTTAG ÄR LÄTÅTKOMLIGA, NÄR DU STÄLLER DIN UTRUSTNING PÅPLATS. Placering/Ventilation ADVARSEL: SØRG VED PLACERINGEN FOR, AT NETLEDNINGENS STIK OG STIKKONTAKT ER NEMT TILGÆNGELIGE. Paikka/Ilmankierto VAROITUS: SIJOITA LAITE SITEN, ETTÄ...
Seite 24 Plassering/Ventilasjon ADVARSEL: NÅR DETTE UTSTYRET PLASSERES, MÅ DU PASSE PÅ AT KONTAKTENE FOR STØMTILFØRSEL ER LETTE Å NÅ. RETURN TO TOP OF THE PAGE BSMI Notice (Taiwan Only) RETURN TO TOP OF THE PAGE Ergonomie Hinweis (nur Deutschland) Der von uns gelieferte Farbmonitor entspricht den in der "Verordnung über den Schutz vor Schäden durch Röntgenstrahlen"...
Seite 25 Please find out about the local regulations on how to dispose of your old monitor from your local Philips dealer. (For customers in Canada and U.S.A.) This product may contain lead and/or mercury.
Seite 26 1. The GREEN AND YELLOW wire must be connected to the terminal in the plug which is marked with the letter "G" or by the Ground symbol or coloured GREEN or GREEN AND YELLOW. 2. The BLUE wire must be connected to the terminal which is marked with the letter "N"...
Seite 27 Philips is committed to develop, produce and market products that cause no adverse health effects. Philips confirms that if its products are handled properly for their intended use, they are safe to use according to scientific evidence available today.
Seite 28: Weitere Informationen
Weitere Informationen Sicherheitsmaßnahmen und Fehlerbehebung Häufig gestellte Fragen Informationen für Benutzer in den USA Fehlerbehebung Für auf 115 Volt eingestellte Geräte: Behördliche Vorschriften Informationen für Benutzer in Einen UL-zugelassenen Kabelsatz mit mindestens 18 AWG, Typ SVT oder SJT mit drei Leitungen den USA benutzen.
Seite 29: Hinweise Zur Notation
Hinweise zur Notation Über dieses Handbuch Dieses elektronische Handbuch ist für alle Benutzer des Philips LCD Monitors gedacht. Es werden darin die Einrichtungen des LCD Monitors, dessen Installation, Betrieb und sonstige relevante Informationen beschrieben. Der Inhalt dieses Handbuchs entspricht dem des gedruckten Handbuchs.
Seite 30 Symbol versehen sind. In solchen Fällen ist die spezifische Darstellung der Warnung behördlich vorgeschrieben. ZURÜCK ZUM SEITENANFANG ©2007 Koninklijke Philips Electronics N.V. Alle Rechte vorbehalten. Die teilweise oder vollständige Reproduktion, Kopien, Einsatz, Veränderung, Einstellung, Vermietung, öffentliche Aufführung, Übertragung und/oder Sendung ist ohne schriftliche Genehmigung von Philips Electronics N.V. untersagt.
Seite 31: Produktinformationen
Produkteigenschaften Smartimage SmartResponse Ihr LCD-Monitor SmartContrast Herzlichen Glückwunsch zum Kauf Ihres Geräts und willkommen in der Welt von Philips. Um in vollem Umfang von der seitens Philips gebotenen Unterstützung zu profitieren, registrieren Sie Ihr Produkt bitte unter www.philips.com/welcome SmartSaturte SmartSharpness...
Seite 32 Wie funktioniert SmartSharpness? SmartImage – eine Software, die auf Philips' preisgekrönter LightFrame™-Technologie beruht – analysiert den auf Ihrem Bildschirm angezeigten Inhalt. Auf der Grundlage einer von Ihnen gewählten Umgebung verbessert SmartImage dynamisch den Kontrast, die Farbsättigung und die Schärfe von Bildern und Videos für eine ultimative Anzeigeleistung –...
Seite 33 ZURÜCK ZUM SEITENANFANG SmartResponse Was ist das? SmartResponse ist eine exklusive Technologie von Philips, die die Ansprechzeit an die Anwendungsanforderungen anpasst, damit Sie eine kürzere Ansprechzeit für Spiele und Videos oder eine bessere Farbsättigung für Fotos und statische Bilder erhalten.
Seite 34 Anzeige von sich schnell bewegenden Bildern in Action-Filmen oder Videos zu verkürzen. Wählen Sie das Bildanzeigeprofil für eine optimale Anzeige von gleich bleibenden bzw. statischen Bildern ohne "Rauschen" oder Farbversetzung, wenn Sie mit Bildanzeige- oder sonstigen Mehrzweckapplikationen arbeiten. ZURÜCK ZUM SEITENANFANG SmartContrast Was ist SmartContrast? Eine einzigartige Technologie, die dynamisch angezeigte Inhalte analysiert und das Kontrastverhältnis eines LCD-...
Seite 35 Philips beseitigt toxische Substanzen wie Blei aus seinen Anzeigegeräten. Bleifreie Anzeigegeräte tragen zum Schutz Ihrer Gesundheit bei und fördern die umweltschonende Wiederverwertung und Entsorgung von gebrauchten elektrischen und elektronischen Geräten. Philips hält sich an die strenge RoHS-Richtlinie der EU, die Einschränkungen für gefährliche Substanzen in elektrischen und elektronischen Geräten vorschreibt. Mit Philips können Sie sich darauf verlassen, dass Ihr Anzeigegerät die Umwelt nicht beeinträchtigt.
Seite 36 0.282 x 0.282 mm Pixelabstand 1680X1050 pixel R.G.B. Längsstreifen LCD Typ Entspiegelungspolarisationsfilter, hartbeschichtet Effektiver Sichtbereich 473.8 x 296.1 mm FREQUENZEN Vertikale Aktualisierungsrate 56 Hz-76 Hz Horizontale Frequenz 30 kHz - 93 kHz VIDEO Videobandbreite 250 MHz Eingangsimpedanz - Video 75 ohm - Sync 2.2K ohm 0.7 Vpp...
Seite 37 ZURÜCK ZUM SEITENANFANG Auflösung & Voreinstellungen A. Maximale Auflösung Für 220CW8 1680X1050 bei 60 Hz (analoger Eingang) 1680X1050 bei 60 Hz (digitaler Eingang)* ausgewählte Länder B. Empfohlene Auflösung Für 220CW8 1680X1050 bei 60 Hz (digitaler Eingang) 18 werkseitige Voreinstellungen: H. Freq (kHz) Auflösung...
Seite 38 < 1 W Gelb Abschaltung < 1W Dieser Monitor ist ENERGY STAR®-kompatibel. Als ENERGY STAR® Partner bestätigt PHILIPS, dass dieses Produkt den ENERGY STAR® Richtlinien für sparsamen Energieverbrauch entspricht. ZURÜCK ZUM SEITENANFANG Physikalische Daten Abmessungen inkl. Fuß 513,8 x 416,2 x 213,6 mm (BxHxT) •...
Seite 39 Die Signalbelegungen der Stifte sind der folgenden Tabelle zu entnehmen: Stift Stift Stift Signalzuordnung Signalzuordnung Signalzuordnung T.M.D.S. Daten1- T.M.D.S. Daten0- T.M.D.S. Daten2- T.M.D.S. Daten2+ T.M.D.S. Daten1+ T.M.D.S. Daten0+ T.M.D.S. Daten2/4 T.M.D.S. Daten1/3 T.M.D.S. Daten0/5 Abschirmung Abschirmung Abschirmung Keine Belegung Keine Belegung Keine Belegung Keine Belegung Keine Belegung...
Seite 40 Kabelerkennung (Masse) V. Sync Rote Videoerdung Datentaktleitung (SCL) Grüne Videoerdung ZURÜCK ZUM SEITENANFANG Produktansichten Folgen Sie den Links für verschiedene Ansichten des Monitors und seiner Komponenten Vorderansicht Produktbeschreibung ZURÜCK ZUM SEITENANFANG Physikalische Funktion Neigung ZURÜCK ZUM SEITENANFANG...
Seite 42: Philips-Richtlinien Zu Flachbildschirm-Pixeldefekten
Physische Spezifikationen unvermeidlich. Kein Hersteller kann eine Gewährleistung für vollkommen fehlerfreie Bildschirme abgeben, jedoch wird von Philips garantiert, daß alle Bildschirme mit einer unannehmbaren Anzahl an Defekten Stiftezuteilung entweder repariert oder gemäß der Gewährleistung ersetzt werden. In dieser Mitteilung werden die verschiedenen Arten von Pixelfehlern erläutert, und annehmbare Defektstufen für jede Art definiert.
Seite 43 Philips auch den zulässigen Abstand zwischen Pixeldefekten. Toleranzen für Pixeldefekte Um während der Gewährleistungsdauer Anspruch auf Reparatur oder Ersatz infolge von Pixeldefekten zu haben, muß ein TFT LCD-Bildschirm in einem Flachbildschirm von Philips Pixel oder Subpixel aufweisen, die die in den folgenden Tabellen aufgeführten Toleranzen übersteigen.
Seite 44 Gesamtzahl der defekten Dunkelpunkte aller Art 5 oder weniger Gesamtzahl der defekten Punkte Akzeptables Niveau 220CW8 MODELL Gesamtzahl der defekten Hell- oder Dunkelpunkte aller 5 oder weniger Anmerkung: * 1 oder 2 anliegende Subpixel defekt = 1 Punkt defekt Ihr Philips Monitor entspricht ISO13406-2.
Seite 45 ZURÜCK ZUM SEITENANFANG...
Seite 46 Geräteverwaltung nicht benötigen. Für diesen Fall stellt Pfilips die Kompaktversion von SmartManage SmartManage Lite zur Verfügung. Mit SmartManage Lite können Sie Ihre Philips Monitore über LAN verwalten. Schauen Sie bitte in die nachfolgende Vergleichstabelle und entscheiden, welche Lösung für Sie die beste ist.
Seite 47: Systemunterstützung Und -Anforderungen
Philips SmartManage wurde in einer Kooperation von Philips und Altiris Inc entwickelt. Philips SmartControl II und SmartManage Lite wurden in einer Kooperation von Philips und Portrait Display, Inc entwickelt. Philips SmartControl ll SmartControl II ist eine monitor-basierende Software mit einer einfach zu benutzenden Oberfläche, die Sie bei der Einstellung von Auflösung, Farbkalibrierung und anderen Anzeigeinstellungen, wie Helligkeit, Kontrast, Takt &...
Seite 48 Die Schaltfläche Weiter bringt Sie zur Installationsoberfläche. ● Über die Schaltfläche Abbrechen können Sie die Installation beenden. ● 2. Installationsprogramm – Installationsassistent Lizenzhinweise Wählen Sie "Akzeptieren", um mit der Installation fortzufahren. ● Über die Schaltfläche Abbrechen können Sie die Installation beenden. ●...
Seite 49 3. Installationsprogramm – Installationsassistent Programmdateien Markieren Sie das Kontrollkästchen, wenn sie die Geräteverwaltung SmartManage Lite installieren wollen. ● Einzelanwender benötigen diese Funktion normalerweise nicht. Lesen Sie das Kapitel SmartManage in diesem Handbuch, ehe Sie SmartManage Lite installieren...
Seite 50 4. Installationsprogramm – Installationsprozess Folgen Sie den Anweisungen und führen Sie die Installation aus. ● Nach der Installation können Sie das Programm starten. ● Wollen Sie das Programm später starten, klicken Sie auf das Verknüpfungssymbol auf dem Desktop oder in ●...
Seite 53: Bedienung
Bedienung: 1. Einrichtungs-Assistent Beim ersten Start nach der Installation wird automatisch der Einrichtungsassistent aufgerufen. ● Der Assistent leitet Sie Schritt für Schritt durch die Einstellung Ihres Monitors. ● Sie können den Assistenten auch später über das Plug-In-Menü starten. ● Weitere Optionen können Sie ohne Assistenten über die Standardoberfläche einstellen. ●...
Seite 54 2. Start mit Standardoberfläche:: Einstellungsmenü: Im Einstellungsmenü können Sie Helligkeit, Kontrast, Fokus, Position und Auflösung justieren. ● Folgen Sie den Anweisungen und führen Sie die Einstellungen durch. ● Über die Schaltfläche Abbrechen können Sie die Installation beenden. ● Registerüberschrift Untermenü Anzeige analog Anzeige digital Einstellung...
Seite 55 Farbmenü: Im Farbmenü können Sie RGB, Schwärzungsgrad, Weißpunkt, Farbkalibrierung und ● SmartImage (siehe Kapitel SmartImage) einstellen. Folgen Sie den Anweisungen und führen Sie die Einstellungen durch. ● In der folgenden Tabelle finden Sie Erklärungen zum Untermenü. ● Beispiel für Farbkalibrierung Registerüberschrift Untermenü...
Seite 56 Optionsmenü Im Optionsmenü können Sie Funktionen wie AutoPivot, Präferenzen, Eingangsauswahl und Audiofunktion ● aktivieren. Folgen Sie den Anweisungen und führen Sie die Einstellungen durch. ● In der folgenden Tabelle finden Sie Erklärungen zum Untermenü. ● Registerüberschrift Untermenü Anzeige analog Anzeige digital Optionen AutoPivot Optionen...
Seite 57 ● ID und zur Version. nach klicken auf "Tech. Support" Wenn Sie nach technischer Unterstützung fragen, wird automatisch ein Bericht für Philips ● mit Details zu Ihrem System generiert, wenn Sie auf "Tech. Support" klicken. In der folgenden Tabelle finden Sie Erklärungen zum Untermenü.
Seite 58 Assistent PIP, Zoning, Geräteverwaltung und Diebstahlsicherung sind nur verfügbar und werden angezeigt, wenn Ihr Gerät diese Funktionen unterstützt. Die Philips-Diebstahlsicherung reduziert das Diebstahlrisiko oder eine nicht autorisierte Verwendung Ihres Bildschirms. Das bedeutet jedoch nicht, dass der Bildschirm nicht gestohlen werden kann. Er kann nur nicht mehr in Betrieb genommen werden, wenn er nicht mehr an dem Rechner mit "aktivierter Diebstahlsicherung"...
Seite 59 Beispiel für die Online-Registrierung des Diebstahlsicherungs-PINs...
Seite 60 Wenn es immer noch nicht funktioniert, wird der Grafikadapter leider nicht unterstützt. Bitte schauen Sie auf der Website von Philips nach, ob aktualisierte SmartControl-Treiber zur Verfügung stehen. F5.Wenn ich auf "Produktinformation" klicke, werden die Informationen nur teilweise angezeigt. Was ist passiert? A.Es kann sein, dass Ihr Grafikkartenadapter nicht die aktuellste Version ist, die das DDC/CI-Interface vollständig...
Seite 61 Ich habe meinen PIN für die Diebstahlsicherung vergessen. Was kann ich tun? Bitte wenden Sie sich an den IT-Manager oder an den Philips-Kundendienst. Bei einem Monitor mit der SmartImage-Funktion funktioniert das sRGB-Schema der Farbtemperaturfunktion im SmartControl nicht. Warum? Ist Smartlmage aktiviert, wird die sRGB-Darstellung automatisch deaktiviert. Um sRGB zu verwenden, müssen Sie SmartImage über die...
Seite 62: Installieren Des Lcd-Monitors
Installieren des LCD-Monitors Beschreibung der Vorderansicht des Produkts Anschluß an den PC Beschreibung der Vorderansicht des Produkts Der Monitorfuß SmartAccessory Inbetriebnahme Optimierung der Leistung Ein- und Ausschalten des Monitors Zum Zugriff auf das OSD-Menü Zum Einstellen der OSD-Funktionen Anpassen von Einstellungen des Bildschirmmenüs Ändern der Signaleingangsquelle.
Seite 63: Optimierung Der Leistung
Rückseite USB-Downstream-Port Netzeingang DVI-D-Eingang (in ausgewählten Ländern verfügbar) VGA-Eingang USB-Upstream-Port Kensington-Diebstahlsicherung ZURÜCK ZUM SEITENANFANG Optimierung der Leistung Für eine Höchstleistung sollte darauf geachtet werden, daß der Monitor wie folgt eingestellt wird: 1680X1050, ● 60Hz. Hinweis: Die aktuellen Display-Einstellungen können Sie kontrollieren, indem Sie einmal auf die OK-Taste drücken.
Seite 64 ZURÜCK ZUM SEITENANFANG...
Seite 65: Anschluß An Den Pc
Inbetriebnahme Optimierung der Leistung Der Monitorfuß USB-Kabel Netzkabel VGA kabel E-DFU- Paket ZURÜCK ZUM SEITENANFANG Anschluß an den PC Schließen Sie das Netzkabel richtig an die Rückseite des Monitors an. (Philips hat für die erstmalige Installation das VGA-Kabel vorab angeschlossen.)
Seite 66 *für ausgewählte Modelle erhältlich Anschließen an den PC...
Seite 67 Den Computer ausschalten und sein Netzkabel herausziehen. Das Signalkabel des Monitors mit dem Video-Anschluss auf der Rückseite des Computers verbinden. Das Netzkabels des Computers und des Monitors mit einer Wandsteckdose in der Nähe verbinden. Den Computer und den Monitor einschalten. Wenn der Monitor ein Bild anzeigt, ist die Installation abgeschlossen.
Seite 68 Der Monitorfuß Beschreibung der Vorderansicht des Produkts Anbringen und Entfernen des Monitorfußes Zubehörpaket Anbringen des Fußes Anschluß an den PC Stellen Sie den Fuß auf eine ebene Oberfläche und setzen den Monitor durch Schieben auf den Fuß. Inbetriebnahme Optimierung der Leistung Anbringen des Fußes Entfernen des Fußes Installieren Sie wie unten abgebildet die Kabelabdeckung.
Seite 69 Entfernen des Fußes Sie wie unten abgebildet die Kabelabdeckung.
Seite 70 Stellen Sie den Monitor mit dem Bildschirm nach unten gerichtet auf eine sichere Oberfläche, drücken auf den Auslöseknopf und ziehen den Fuß von dem Monitor weg. SmartAccessory...
Seite 71 SmartAccessory-Komponenten (Smart Clip, Stifthalter-SmartAccessory, MP3-/Telefonhalter- SmartAccessory) werden nicht durch die Philips-Garantie abgedeckt. Items on SmartAccessory holder should not exceed 300g. ZURÜCK AN DEN SEITENANFANG...
Seite 72 Verwenden der Informationsdatei ( .inf) für Windows® 95/98/2000/Me/XP/Vista oder spätere Versionen Optimierung der Leistung Philips Monitore mit VESA DDC2B-Eigenschaften unterstützen die Plug&Play-Funktion für Windows® 95/98/2000/Me/XP/Vista. Führen Sie bitte diese Informationsdatei ( .inf) aus, um Ihren Philips Monitor im "Monitor"-Dialogfenster sowie die Plug&Play-Funktion unter Windows®...
Seite 73: Unter Windows® 2000
Unter Windows® 2000 Starten Sie Windows® 2000. Klicken Sie auf die 'Start'-Schaltfläche, wählen Sie 'Einstellungen' und klicken Sie dann auf 'Systemsteuerung'. Klicken Sie doppelt auf das 'Anzeige'-Symbol. Wählen Sie den Registerreiter 'Einstellungen' und klicken Sie dann auf 'Weitere Optionen...'. Klicken Sie auf 'Bildschirm'. - Wenn die Schaltfläche 'Eigenschaften' deaktiviert ist, bedeutet das, dass Ihr Monitor richtig konfiguriert wurde.
Seite 74 Das Symbol 'Display' (Anzeige) anklicken. Das Registerblatt 'Settings' (Einstellungen) anwählen und die Schaltfläche 'Advanced' (Weitere Optionen) anklicken. Das Registerblatt 'Monitor' (Bildschirm) anklicken. Wenn die Schaltfläche 'Properties' (Eigenschaften) inaktiv ist, bedeutet dies, dass Ihr Monitor richtig konfiguriert ist. Bitte beenden Sie die Installation. Wenn die Schaltfläche 'Properties' (Eigenschaften) aktiv ist, klicken Sie diese Schaltfläche 'Properties' (Eigenschaften) an.
Seite 75 Wenn Sie eine abweichende Version von Windows® 95/98/2000/Me/XP/Vista haben oder detaillierte Installationsinformationen brauchen, beziehen Sie sich bitte auf das Benutzerhandbuch von Windows® 95/98/2000/Me/XP/Vista. ZURÜCK ZUM SEITENANFANG...
Seite 76: Beschreibung Der Bildschirmanzeige
Beschreibung der Bildschirmanzeige Wobei handelt es sich bei der Bildschirmanzeige? Das On-Screen Display (OSD) ist eine Funktionseigenschaft aller Philips-LCD-Monitore. Dadurch kann der Endnutzer die Anpassung von Bildschirm-Betriebseinstellungen oder die Anwahl von Monitor-Funktionen direkt über ein Anweisungsfenster auf dem Schirmbild vornehmen. Auf dem Bildschirm erscheint dann die folgende benutzerfreundliche On Screen Display-Schnittstelle: Grundlegende und einfache Anleitungen auf den Steuertasten.
Seite 77 ZURÜCK ZUM SEITENANFANG Der OSD-Baum Im folgenden finden Sie einen Überblick über die Struktur der Bildschirmanzeige. Sie können dies zum Verweis oder auch später benutzen, wenn Sie sich die verschiedenen Einstellungen ansehen.
Seite 78: Hinweis Zur Auflösung
Hinweis zur Auflösung Dieser Monitor ist für eine optimale Leistung bei seiner nativen Auflösung, 1680X1050 bei 60Hz, ausgelegt. Wird der Monitor mit einer anderen Auflösung betrieben, wird eine Warnmeldung auf dem Bildschirm angezeigt: Verwenden Sie für optimale Ergebnisse 1680X1050 bei 60Hz. Die Anzeige der nativen Auflösung kann mittels der Option Setup im Bildschirmmenü...
Seite 79: Kundendienst Und Garantie
Kundendienst und Garantie BITTE WÄHLEN SIE IHR LAND AUS, UND LESEN SIE SICH DIE GEWÄHRLEISTUNGSERKLÄRUNG FÜR DIESES LAND LAND / REGION DURCH. WEST EUROPA: Belgien Dänemark Deutschland England Finnland Frankreich Griechenland Irland Italien Luxemburg Niederlande Norwegen Österreich Portugal Schweden Schweiz Spanien OSTEUROPA: Polen Rußland Tschechische Republik Türkei Slowakei Slowenien Ungarn...
Seite 80 Jahre wird Ihr Monitor im Falle von Defekten, die von der Garantie abgedeckt werden, mindestens durch ein gleichwertiges Gerät ersetzt. Das Ersatzgerät bleibt Ihr Eigentum und Philips behält den defekten Originalmonitor. Für den Ersatzmonitor gilt die gleiche Garantiefrist wie für Ihr Originalgerät, d.h. 36 Monate ab dem Anschaffungsdatum des Originalmonitors.
Seite 81 Benutzung freigegeben wurde. Daher sollte immer geprüft werden, ob ein Gerät für die Benutzung in einem bestimmten Land geeignet ist. Beachten Sie, dass Geräte, die ursprünglich nicht für den Einsatz innerhalb der Philips F1rst ● Choice Länder entwickelt, hergestellt, zugelassen und/oder zur Benutzung freigegeben wurden, nicht von der Philips F1rst Choice Garantie erfasst werden.
Seite 82 Die Kundendienststellen von Philips sind weltweit vertreten. Klicken Sie hier für die F1rst Choice Kontakt Informationen. Oder Sie erreichen uns unter: Webseite: http://www.philips.com/support...
Seite 83 F1rst Choice Contact Information Land Code Telefonnummer Tarif Austria 0810 000206 € 0.07 Belgium 078 250851 € 0.06 Denmark 3525 8761 Ortstarif Finland +358 09 2290 1908 Ortstarif France 082161 1658 € 0.09 Germany 01803 386 853 € 0.09 Greece 00800 3122 1223 Ortstarif Ireland...
Seite 84 Kosten für den Arbeitsaufwand anfallen. Was deckt die Garantie ab? Diese Philips Garantie in Mittel- und Osteuropa gilt in der tschechischen Republik, in Ungarn, in der Slowakei, in Slowenien, in Polen, in Russland und in der Türkei und nur für Monitore, die ursprünglich für die Benutzung in diesen Ländern konzipiert, hergestellt, zugelassen und/oder...
Seite 85 Um unnötige Umstände zu vermeiden, empfehlen wir Ihnen, sich die Gebrauchsanleitung sorgfältig durchzulesen, bevor Sie sich mit unseren Fachhändlern oder Informationszentren in Verbindung setzen. Falls Ihr Philips Produkt nicht korrekt funktioniert oder defekt ist, wenden Sie sich bitte an Ihren Philips Fachhändler oder direkt an ein Philips Service- und Kundeninformations-Center.
Seite 86 Consumer Information Centers Antilles Argentina Australia Bangladesh Brasil Canada Chile China Colombia Belarus Bulgaria Croatia Czech Republic Estonia Dubai Hong Kong Hungary India Indonesia Korea Latvia Lithuania Malaysia Mexico Morocco New Zealand Pakistan Paraguay Peru Philippines Poland Romania Russia Serbia & Montenegro Singapore Slovakia Slovenia South Africa Taiwan Thailand Turkey Ukraine Uruguay Venezuela Eastern Europe BELARUS...
Seite 87 ESTONIA FUJITSU SERVICES OU Akadeemia tee 21G EE-12618 Tallinn Tel: +372 6519900 www.ee.invia.fujitsu.com HUNGARY Serware Szerviz Vizimolnár u. 2-4 HU - 1031 Budapest Tel: +36 1 2426331 Email: inbox@serware.hu www.serware.hu LATVIA ServiceNet LV Jelgavas iela 36 LV - 1055 Riga, Tel: +371 7460399 Email: serviss@servicenet.lv LITHUANIA...
Seite 88 Email: servis@pchand.si POLAND Zolter ul.Zytnia 1 PL - 05-500 Piaseczno Tel: +48 22 7501766 Email: servmonitor@zolter.com.pl www.zolter.com.pl RUSSIA Tel: +7 095 961-1111 Tel: 8-800-200-0880 Website: www.philips.ru TURKEY Türk Philips Ticaret A.S. Yukari Dudullu Org.San.Bolgesi 2.Cadde No:22 34776-Umraniye/Istanbul Tel: (0800)-261 33 02...
Seite 89 Philips Antillana N.V. Vedia 3892 Capital Federal CP: 1430 Buenos Aires Phone/Fax: (011)-4544 2047 BRASIL Philips da Amazônia Ind. Elet. Ltda. Rua Verbo Divino, 1400-São Paulo-SP CEP-04719-002 Phones: 11 21210203 -São Paulo & 0800-701-0203-Other Regions without São Paulo City CHILE Philips Chilena S.A.
Seite 90 COLOMBIA Industrias Philips de Colombia S.A.-Division de Servicio CARRERA 15 Nr. 104-33 Bogota, Colombia Phone:(01)-8000 111001 (toll free) Fax : (01)-619-4300/619-4104 MEXICO Consumer Information Centre Norte 45 No.669 Col. Industrial Vallejo C.P.02300, -Mexico, D.F. Phone: (05)-3687788 / 9180050462 Fax : (05)-7284272 PARAGUAY Av.
Seite 91 Rambla O'Higgins 5303 Montevideo Uruguay Phone: (598) 619 66 66 Fax: (598) 619 77 77 Customer Desk: Phone: 0004054176 VENEZUELA Industrias Venezolanas Philips S.A. Apartado Postal 1167 Caracas 1010-A Phone: (02) 2377575 Fax : (02) 2376420 Canada CANADA Philips Electronics Ltd.
Seite 92 Rm 1007, Hongyun Building, No. 501 Wuning road, 200063 Shanghai P.R. China Phone: 4008 800 008 Fax: 21-52710058 HONG KONG Philips Electronics Hong Kong Limited Consumer Service Unit A, 10/F. Park Sun Building 103-107 Wo Yi Hop Road Kwai Chung, N.T.
Seite 93 Madras 600 006 NEW DELHI Customer Relation Centre 68, Shivaji Marg New Dehli 110 015 INDONESIA Philips Group of Companies in Indonesia Consumer Information Centre Jl.Buncit Raya Kav. 99-100 12510 Jakarta Phone: (021)-7940040 ext: 2100 Fax : (021)-794 7511 / 794 7539...
Seite 94 E-mail: care@philips.com Website: www.philips.com.pk PHILIPPINES PHILIPS ELECTRONICS & LIGHTING, INC. Consumer Electronics 48F PBCOM tower 6795 Ayala Avenue cor VA Rufino St. Salcedo Village 1227 Makati City, PHILS Phone: (02)-888 0572, Domestic Toll Free: 1-800-10-PHILIPS or 1-800-10-744 5477 Fax: (02)-888 0571...
Seite 95 SINGAPORE Accord Customer Care Solutions Ltd Authorized Philips Service Center Consumer Service 620A Lorong 1 Toa Rayoh Singapore 319762 Tel: +65 6882 3999 Fax: +65 6250 8037 TAIWAN Philips Taiwan Ltd. Consumer Information Centre 13F, No. 3-1 Yuan Qu St., Nan Gang Dist.,...
Seite 96 SOUTH AFRICA PHILIPS SA (PTY) LTD Customer Care Center 195 Main Road Martindale, Johannesburg P.O. box 58088 Newville 2114 Telephone: +27 (0) 11 471 5194 Fax: +27 (0) 11 471 5123 E-mail: customercare.za@philips.com Middle East DUBAI Philips Middle East B.V.
Seite 97: Ihre Internationale Garantie
Landes, in dem das Produkt repariert wird. Diese internationale Garantie der Firma Philips ergänzt die bestehenden nationalen Garantieverpflichtungen seitens der Händler und der Firma Philips Ihnen gegenüber in dem Land, in dem das Produkt erworben wurde, und wirkt sich nicht auf Ihre gesetzlich vorgeschriebenen Anrechte als Kunde aus.
Seite 98 Web-Site: http://www.philips.com...
Seite 99 Sollte die Installation oder der Einsatz des Produktes Ihnen Schwierigkeiten bereiten, setzen Sie sich bitte direkt mit Philips in Verbindung, um Ihre Philips F1rst Choice-Garantie zu nutzen. Während des ersten Jahres haben Sie aufgrund dieser dreijährigen Garantie ein Anrecht auf ein Austauschmodell auf Ihrem Standort innerhalb von 48 Stunden nach Erhalt Ihres Anrufs.
Seite 100 Wo ist dieser SERVICE ERHÄLTLICH? Der Garantieservice ist in allen Ländern erhältlich, in denen das Produkt von Philips Consumer Electronics offiziell vertrieben wird. In den Ländern, in denen Philips Consumer Electronics das Produkt nicht vertreibt, wird die Philips Service-Organisation vor Ort versuchen, Dienstleistungen bereitzustellen (es kann jedoch zu Verzögerungen kommen, falls die entsprechenden Ersatzteile...
Seite 101 (800) 479-6696 in Verbindung. Es werden drei Jahre lange kostenlos Ersatzteile und Service vom Warenlager von Philips Canada oder allen befugten Service-Zentren zur Verfügung gestellt. (In Kanada wird diese Garantie an Stelle aller anderen Garantien gegeben. Es gibt keine anderen ausdrücklichen oder mit inbegriffenen Garantien, einschließlich mit inbegriffener Garantien der...
Seite 102 Diese Garantie gibt dem Kunden bestimmte Anrechte. Er kann auch andere Anrechte haben, die von Staat/Bezirk zu Staat/Bezirk unterschiedlich sind. Bitte haben Sie folgende Informationen vor dem Anruf an Philips griffbereit zur Hand, damit wir Ihr Problem schnell beseitigen können: Philips Typennummer ●...
Seite 104 Glossar A B C D E G H I R S T U V W X Y Z Aktiv-Matrix Dabei handelt es sich um eine Flüssigkristall-Display-Technik, bei der die Ein-/Aus-Spannung jedes Pixels über Schalttransistoren angesteuert wird. Diese Technik ermöglicht eine hellere und schärfere Anzeige mit einem breiteren Blickwinkel als bei Displays mit passiver Matrix.
Seite 105 Diese Messung wird ausgedrückt in einem absoluten Maßstab (Grad Kelvin). Farbtemperaturen mit einem niedrigeren Kelvin-Wert (z.B. 2400° K) sind rot; höhere Farbtemperaturen (z.B. 9300° K) sind blau. Die neutrale Farbtemperatur ist weiß (bei 6504° K). Philips-Monitore bieten im Allgemeinen Temperaturen von 9300° K und 6500° K sowie eine benutzerdefinierte Farbtemperatur.
Seite 106 Das Verhältnis der Helligkeit zwischen dem hellsten weißen Zeichen und den dunkelsten schwarzen Zeichen. ZURÜCK ZUM SEITENANFANG D-SUB Ein VGA-Analog-Eingangsstecker. Ihr Monitor wird mit einem D-Sub-Anschlusskabel ausgeliefert. Digital Visual Interface (DVI) [Digitale visuelle Schnittstelle] Die technischen Angaben der Digital Visual Interface (DVI) beschreiben eine digitale Verbindung mit Hochgeschwindigkeit für visuelle Datenarten, die von der Anzeige-Technik unabhängig ist.
Seite 107 ZURÜCK ZUM SEITENANFANG Gamma Die Leuchtdichte des Bildschirms in Abhängigkeit von der Bildspannung folgt annähernd einer mathematischen Potenzfunktion des Eingangsvideosignals, deren Exponent als Gamma bezeichnet wird. Grauskala, Grautreppe Eine achromatische Skala, die vom Schwarz über eine Reihe immer hellerer Grautöne bis zum Weiß reicht.
Seite 108 geschaltet werden. ZURÜCK ZUM SEITENANFANG LCD (Liquid Crystal Display - Flüssigkristallanzeige) Ein Display, das aus einer zwischen zwei transparenten Scheiben angeordneten Schicht eines Flüssigkristallmaterials zusammengesetzt ist. Dieses Display besteht aus Tausenden Pixeln, die elektrisch gesteuert ein- oder ausgeschaltet werden können. Dadurch können farbige Bilder oder Texte generiert werden.
Seite 109 Leistung unter Einhaltung eines vierfach strengeren Standards gewährleistet, als ihn die bereits hohen Anforderungen von Microsoft Vista vorgeben. Angewendet wird das Verfahren auf jeden einzelnen Monitor, der das Werk verlässt, nicht nur auf einige Proben. Nur Philips unternimmt solche Anstrengungen, um ein dermaßen herausragendes Maß an Farbtreue und Anzeigequalität bei jedem neuen Monitor zu.
Seite 110 SmartImage liefert die jeweils optimierte LCD-Anzeigeleistung SmartResponse SmartResponse ist eine exklusive Philips-Technologie, mittels der die Reaktionszeit auf die Anforderungen der jeweiligen Anwendung angepasst wird. Das Ergebnis sind schnellere Reaktionszeiten bei Spielen und Videos oder eine verbesserte Farbsättigung bei der Anzeige von...
Seite 111 Einstellung im OSD-Display des Monitors gewählt werden. Zu diesem Zweck öffnen Sie das On-Screen-Display durch Betätigung der OK-Taste an der Vorderseite Ihres Monitors. Bewegen Sie sich durch Betätigung der Abwärtstaste auf die Option Farbe und betätigen Sie erneut OK. Bewegen Sie sich jetzt mit der rechten Taste auf sRGB. Bewegen Sie jetzt wieder die Abwärts-Taste und drücken Sie erneut auf OK, um die OSD- Bedienung zu verlassen.
Seite 112 dem Markt. Mit USB können bis zu 127 Geräte gleichzeitig auf einem Computer laufen. USB gestattet Hot Plug-in". Beim Installieren von neuen Peripheriegeräten ist es nicht mehr ● notwendig, den Computer auszuschalten, das Gerät einzustecken, den Computer neu zu starten und das Setup-Programm auszuführen. Auch der umgekehrte Vorgang beim Entfernen eines Geräts entfällt.
Seite 113 und logisch sein. Nachgeschaltet Die Richtung des Datenflusses vom oder zum Host. Ein nachgeschalteter Anschluß ist der Anschluß am Verteiler, der elektrisch am weitesten vom Host entfernt ist und der den nachgeschalteten Datenverkehr vom Verteiler erzeugt. Nachgeschaltete Anschlüsse erhalten vorgeschalteten Datenverkehr.
Seite 115: Herunterladen Und Ausdrucken
1. mit der Maus auf das folgende Symbol klicken und die Maustaste gedrückt halten. (Win95/98/2000/Me/XP/Vista-Benutzer bitte mit der rechten Maustaste klicken) Herunterladen 220CW8.pdf 2. Im dann erscheinenden Menü Link speichern als, Ziel speichern als oder Link auf Diskette herunterladen ' auswählen.
Seite 116 Zum Drucken des Handbuchs: folgen Sie der Anleitung für Ihren Drucker und drucken die benötigten Dateien aus, während die Datei geöffnet ist. ZURÜCK ZUM SEITENANFANG...
