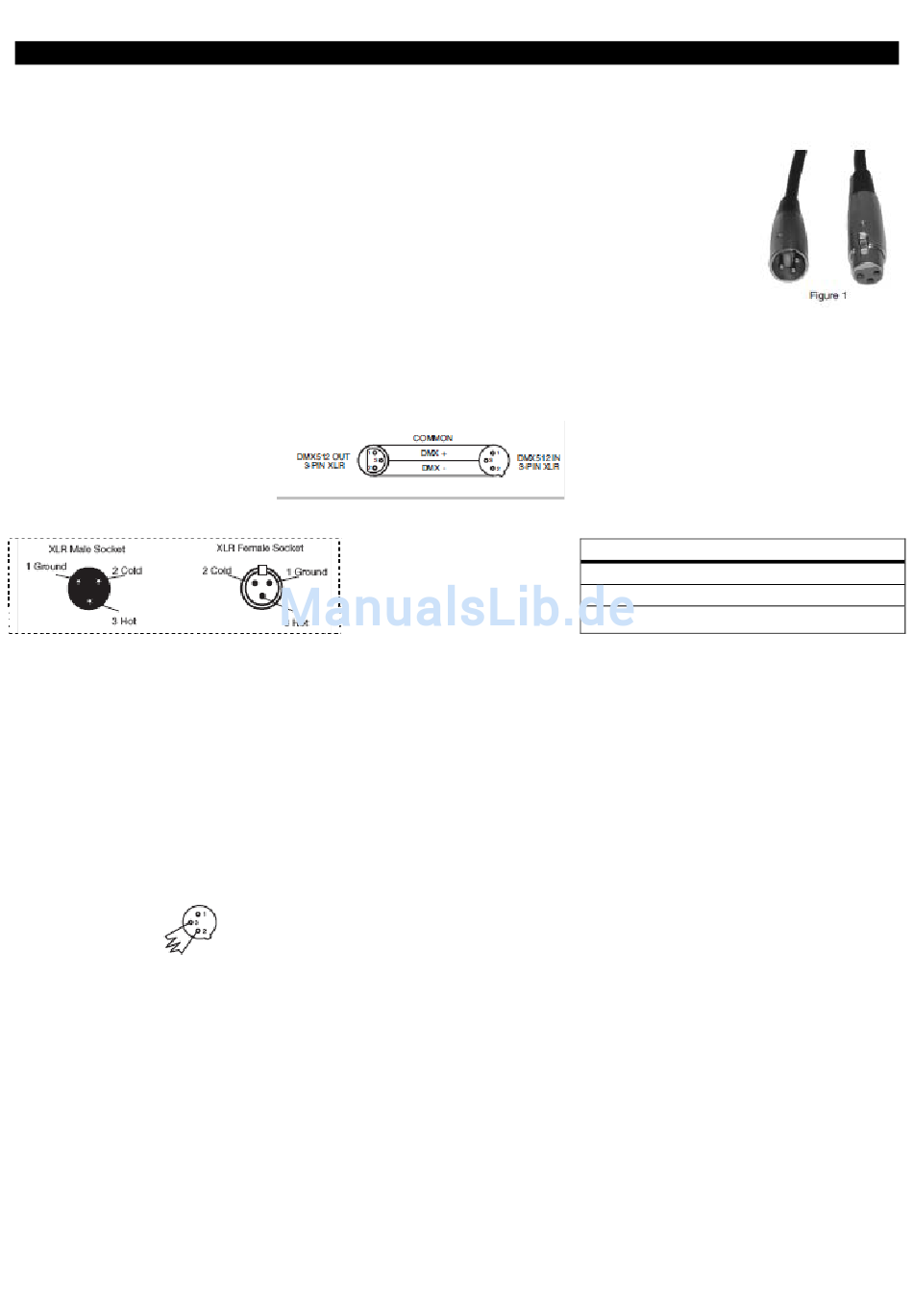

EINRICHTUNG DES GERÄTS (Fortsetzung)
Anforderungen (für DMX-Betrieb) an Datenkabel (DMX-Kabel): Der Mega Par Profile System kann über
das DMX-512-Protokoll angesteuert werden. Der Mega Par Profile System verfügt über 3 DMX-Kanal-Modi.
Informationen über die verschiedenen Modi finden Sie auf Seite 7. Die DMX-Adresse wird auf dem Bedienfeld
auf der Rückseite des Mega Par Profile System eingestellt. Ihr Gerät und Ihr DMX-
Controller benötigen einen 3-poligen XLR-Stecker für den Dateneingang und -ausgang
(Abbildung 1). Wir empfehlen als DMX-Kabel das Accu-Cable. Wenn Sie eigene Kabel
verwenden, sollten Sie sichergehen, dass dies standardmäßige, abgeschirmte 110 – 120
Ohm Kabel sind (diese Art von Kabel bekommen Sie in nahezu jedem professionellen
Musik- und Beleuchtungstechnikgeschäft). Ihre Kabel sollten über einen männlichen und
weiblichen XLR-Stecker an jedem Kabelende verfügen. Beachten Sie, dass das DMX-
Kabel in Reihe geschaltet werden muss und nicht aufgeteilt werden kann.
Achtung: Halten Sie sich für die Verlegung eigener Kabel an die Abbildungen 2 und 3. Benutzen Sie nicht die
Masse am XLR-Stecker. Verbinden Sie den Massestift nicht mit der Abschirmung des Kabels und vermeiden
Sie, dass die Abschirmung mit dem Gehäuse des XLR-Steckers in Kontakt kommt. Ein Kontakt der
Abschirmung mit der Masse verursacht einen Kurzschluss und Störungen im Verhalten der Geräte.
Abbildung 3
Wichtig: Leitungsabschluss: Bei längeren Kabelstrecken benötigen Sie möglicherweise zur Verhinderung
von Störungen im Verhalten der Geräte einen Leitungsabschluss (DMX-Terminator) am letzten Gerät. Ein
Leitungsabschluss ist ein Widerstand mit 110-120 Ohm und ¼ Watt, der zwischen den Polen 2 und 3 des
männlichen XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR-
Buchse des letzten Geräts der Reihenschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem
Leitungsabschluss (ADJ-Teilenummer: 1613000030) wird die Wahrscheinlichkeit des Auftretens von
Störungen minimiert.
5-polige
XLR
DMX-Stecker.
Datenübertragung, anstatt 3-polige. 5-polige DMX-Geräte können an eine 3-polige DMX-Leitung
angeschlossen werden. Wenn Sie ein standardisiertes 5-poliges Datenkabel an eine 3-polige Leitung
anschließen wollen, benötigen Sie einen Adapter; diesen können Sie in den meisten einschlägigen
Geschäften erwerben. Die folgende Tabelle zeigt die richtige Umwandlung an.
A.D.J. Supply Europe B.V. – www.americandj.eu – Mega Par Profile Sys Bedienungsanleitung Seite 5
Ein Abschluss reduziert Signalfehler und vermeidet Probleme und
Interferenzen bei der Signalübertragung. Es empfiehlt sich immer,
einen DMX-Leitungsabschluss (Widerstand 120 Ohm, 1/4 W)
zwischen Pol 2 (DMX -) und Pol 3 (DMX +) des letzten Geräts zu
schalten.
Einige
Hersteller
Abbildung 2
XLR-Polanordnung
Pol 1 = Masse
Pol 2 = Signal invertiert ( DMX-„Cold")
Pol 3 = Signal ( DMX+„Hot")
Abbildung 4
benutzen
5-polige
DMX-512-Datenkabel
für
die
