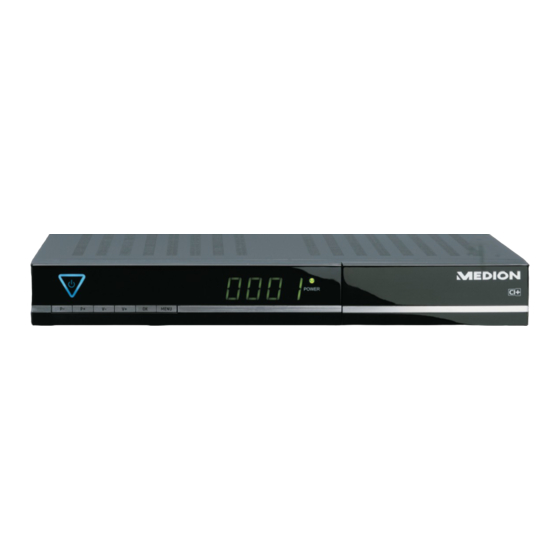

- Seite 1 Digitaler HD Satelliten Receiver mit Front CI+ Einschub P24009 (MD 28004) Bedienungsanleitung...
-
Seite 2: Geräteübersicht
Geräteübersicht Vorderseite POWER P-/P+ V-/V+ MENU Rückseite VIDEO LNB IN OPTICAL ON/OFF Y Pb Pr HDMI... -
Seite 3: Fernbedienung
Fernbedienung TV/RADIO CH+/- MENU RECALL TEXT V.RES INFO SUBT TV/SAT VOL+/- P+/- Wichtig! PAGE+/PAGE- P+/P- EXIT TIMER AUDIO MEDIA MOVIE... - Seite 4 Fernbedienung...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Geräteübersicht ........................III Vorderseite ..............................III Rückseite ............................... III Fernbedienung .............................. V Inhaltsverzeichnis ........................ 1 Sicherheitshinweise ......................4 Bestimmungsgemäßer Gebrauch ........................4 HDTV ................................. 4 In dieser Anleitung verwendete Symbole und Signalwörter ................4 ... - Seite 6 Gerät bedienen ........................16 Lautstärke einstellen ............................. 16 Audioeinstellungen ............................16 Umschalten TV/Radio ........................... 16 Automatische Ausschaltung ......................... 16 Programm wählen............................16 Programm aus der Programmliste wählen ....................16 Programm nach Namen suchen (Schnellsuche) ..................17 ...
- Seite 7 Technische Daten ........................ 39 Glossar ..........................40 Index ..........................42 ------------------------ Copyright © 2011. Alle Rechte vorbehalten. Das Copyright liegt bei der Firma Medion®. Warenzeichen: Warenzeichen sind Eigentum ihrer jeweiligen Besitzer. Technische und optische Änderungen sowie Druckfehler vorbehalten.
-
Seite 8: Sicherheitshinweise
Sicherheitshinweise Zu dieser Anleitung Lesen Sie vor Inbetriebnahme die Anleitung aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung. Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung und den Garantieschein aus. Bestimmungsgemäßer Gebrauch Der HD Satelliten Receiver MD 28004 dient zum Satellitenempfang von digitalen unverschlüsselten (free-to-air) und verschlüsselten... -
Seite 9: Vorsicht! Sicheres Aufstellen
Vorsicht! Sicheres Aufstellen Verwenden Sie das Gerät ausschließlich in trockenen Räumen. Wenn Sie den Receiver von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Recei- vers Feuchtigkeit niederschlagen. Warten Sie in diesem Fall etwa zwei bis drei Stunden, bevor Sie ihn in Be- trieb nehmen. -
Seite 10: Niemals Selbst Reparieren
Gefahr! Versuchen Sie auf keinen Fall, die Geräte selber zu öffnen und/oder zu reparieren. Es besteht die Ge- fahr eines elektrischen Schlags. Wenden Sie sich im Störungsfall an das Medion Service Center oder eine andere geeignete Fachwerkstatt. Wenn die Anschlussleitung dieses Geräts beschädigt wird, muss sie durch den Hersteller oder seinen Kunden- dienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. -
Seite 11: Lieferumfang Prüfen
Lieferumfang prüfen Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Produkt haben Sie erhalten: Digitaler HD Satelliten Receiver ... -
Seite 12: Gerät Anschließen
Gerät anschließen Wichtig! Achten Sie darauf, dass der Netzschalter an der Rückseite des Receivers sich in der Position OFF befindet. Hinweise zu den Anschlüssen Für die einwandfreie Funktion dieses Geräts ist eine fachgerecht montierte und optimal ausgerichtete Antenne für den digitalen Satellitenempfang erforderlich. Achten Sie darauf, ... -
Seite 13: Antennenkabel Anschließen
Antennenkabel anschließen Schließen Sie das Antennenkabel am Anschluss „LNB IN“ an. Wichtig! Beachten Sie die Montageanweisung zur Satellitenantenne und zum Koaxial-Kabel. TV-Gerät anschließen Das Gerät verfügt über mehrere Arten von Videoausgängen mit unterschiedlicher Signalqualität und Belegung. Wichtig! Beachten Sie ggf. die Bedienungsanleitung Ihres TV-Geräts, um die Anschlüsse richtig vorzunehmen und die richtige Empfangsquelle zu wählen. -
Seite 14: Anschluss Mit Komponenten-Kabel
Wichtig! Der SAT-Receiver ist voreingestellt auf die Auflösung 1080i 25 Hz. Wenn Ihr Fernsehgerät ein anderes Protokoll bzw. ein anderes Bildformat unterstützt, können Sie dies mit der Taste V-RES einstellen. Wichtig! Bitte beachten Sie: Der HDMI-Ausgang wurde nach dem gültigen HDMI-Standard zertifiziert. Trotz- dem kann es in Einzelfällen vorkommen, dass der Anschluss mit einem DVI- oder HDMI-Anschluss eines anderen Geräts nicht kompatibel ist und dadurch keine fehlerfreie Übertragung möglich ist. -
Seite 15: Anschluss Mit Video-Cinch-Kabeln
Anschluss mit Video-Cinch-Kabeln Sie können Ihren Satelliten-Receiver auch nur über ein Video-Cinch-Kabel (nicht im Lieferumfang) anschließen. Am Cinch-Anschluss „VIDEO“ stehen nur die Videosignale mit integrierten Farbsignalen (FBAS) zur Verfügung. Verwenden Sie diesen Anschluss für Geräte mit einem einfachen Video-Eingang Schema für den Video-Cinch-Anschluss: ... -
Seite 16: Audio-Anlage - Analog
Audio-Anlage – analog Falls Sie den Ton des TV-Geräts analog über eine Audio-Anlage ausgeben möchten, können Sie die Cinch- Ausgänge L/R benutzen. Verbinden Sie die Anschlüsse „AUDIO“ „L R“ am Gerät mit den entsprechenden Eingängen (oder AUX- Eingängen) der Audio-Anlage. Vorsicht! Verbinden Sie niemals den Phono-Eingang einer Stereoanlage mit dem Receiver. -
Seite 17: Usb-Gerät Anschließen
USB-Gerät anschließen Sie können ein externes Gerät der Klasse Mass Storage Device (USB Stick oder externe Festplatte) an Ihrem Ge- rät anschließen. Andere Device-Klassen werden nicht unterstützt. Es sollten nur Geräte verwendet werden, die den High Speed Modus unterstützen. Typische Geräte dieser Mass Storage Device Class sind externe Festplat- ten (via USB), USB Memory Sticks und Card Reader. -
Seite 18: Gerät In Betrieb Nehmen
Gerät in Betrieb nehmen Allgemeines Voreingestellte Senderlisten Die wichtigsten Satelliten und Programme sind vorprogrammiert. Sie brauchen den Receiver beim Erstbetrieb daher zunächst nicht zu programmieren oder einen Sendersuchlauf durchzuführen. Sie können jedoch jederzeit neue Programme suchen, indem Sie einen Sendersuchlauf für einen bestimmten oder für alle Satelliten ausführen. -
Seite 19: Ein- Und Ausschalten
Ein- und ausschalten Schalten Sie Ihr TV-Gerät ein und wählen Sie den AV- oder HDMI-Modus. Schalten Sie den Receiver mit dem Netzschalter auf der Rückseite (Position ON) ein. Die Betriebsanzeige leuchtet auf. Wichtig! Wie bei einem Computer muss ein Digitalreceiver beim Starten erst das Betriebsprogramm laden. Es kann ein paar Sekunden dauern, bis das Gerät reagiert. -
Seite 20: Gerät Bedienen
Gerät bedienen Lautstärke einstellen Um die Lautstärke zu erhöhen, drücken Sie die Taste VOL +. Um die Lautstärke zu verringern, drücken Sie die Taste VOL –. Die Höhe der Lautstärke wird durch einen Balken am Bildschirm angezeigt. Alternativ kann die Lautstärke auch mit den Pfeiltasten eingestellt werden. -
Seite 21: Programm Nach Namen Suchen (Schnellsuche)
Programm nach Namen suchen (Schnellsuche) Drücken Sie die Taste APP. Es erscheint das Menü Finden. Wählen Sie mit den Pfeiltasten das erste Zeichen des Senders, den Sie suchen. Drücken Sie OK. Alle Sender mit diesem Anfangszeichen werden eingeblendet. ... -
Seite 22: Informationsleiste Bei Programmwechsel
Informationsleiste bei Programmwechsel Bei einem Programmwechsel wird am Bildschirm für einige Sekunden eine Informationsleiste eingeblendet. Die Informationsleiste kann auch jederzeit über die Taste INFO aufgerufen werden. Die Informationsleiste enthält folgende Informationen: Radio- oder Fernsehsymbol Programmname (Satellitenname) Datum und Uhrzeit Programmnummer in der aktuellen Senderliste und ggf. Infor- mationen (werden vom Sender zur Verfügung gestellt) Das Programm bieten Videotext an. -
Seite 23: Epg
Das EPG („Electronic Program Guide“) ist ein elektronisches Fernsehprogramm. Sie können die Programmvor- schau der Sender für die nächsten Tage sehen und Informationen zu den Sendungen aufrufen. Außerdem können Sie Sendungen in den Timer aufnehmen. Wichtig! Nicht alle Sender strahlen EPG-Daten aus. Die Inhalte der Programminformationen hängen von den Sendern ab. -
Seite 24: Timer
Timer Drücken Sie die blaue Taste TIMER, um das Menü Timer-Einstellung zu öffnen. Es enthält acht Plätze. Sie können also acht Aufnahmen programmieren. Wählen Sie den ersten freien Platz an und drücken Sie OK, um das Timermenü zu öffnen. Timermenü... -
Seite 25: Aufnehmen
Aufnehmen Sie können das aktuelle Fernsehprogramm direkt aufnehmen. Schließen Sie ein Aufnahmegerät an den USB-Anschluss an (z. B. eine externe Festplatte). Es muss mindes- tens 100 MB freier Speicherplatz zur Verfügung stehen. Drücken Sie die Aufnahmetaste Wählen Sie zwischen den Optionen PS und TS Wichtig! Aufnahmen von HD Sendern unterstützen nur die TS Option. - Seite 26 Mit der Playtaste können Sie die Aufnahme im kleinen Vorschaufenster abspielen. Drücken Sie OK, um die Aufnahme auf dem gesamten Bildschirm abzuspielen. Es wird kurz die Informati- onsleiste eingeblendet. Folgende Funktionen stehen zur Verfügung: Taste Beschreibung Wiedergabe unterbrechen; STEP : wiederholt drücken, um die Wiedergabe Bild für Bild fortzusetzen.
-
Seite 27: Common Interface Plus
Common Interface Plus An der Frontseite des Geräts hinter der Blende findet sich ein Einschub, der zur Aufnahme von Common Inter- face-Modulen zur Dekodierung verschlüsselter Programme vorgesehen ist. Die CI-Module wiederum werden mit Smartcards zur Dekodierung verschlüsselter Programme bestückt. CI-Modul ... -
Seite 28: Media Player
Media Player Im Media Player können Sie Bilder, Audiodateien, Videodateien und Aufnahmen wiedergeben. Verbinden Sie ein USB-Gerät mit dem USB-Anschluss hinter der Frontblende. Drücken Sie die Taste MEDIA. Der Media Player wird geöffnet. Sie können den Media Player auch über das Menü öffnen: Einstellung > Media Player. ... -
Seite 29: Videos Wiedergeben
Videos wiedergeben Drücken Sie die Taste APP wiederholt, bis die Option Video markiert ist. Alle Videos im Verzeichnis werden nun aufgelistet. Es stehen Ihnen folgende Befehle zur Verfügung: Taste Funktion Beschreibung Ändern Blaue Taste Drücken Sie diese Taste, um das Änderungsfenster mit den folgenden TIMER Optionen zu öffnen Rote Taste V.RES... -
Seite 30: Usb-Gerät Entfernen
USB-Gerät entfernen Es ist empfehlenswert, das USB-Gerät nicht einfach abzuziehen, sondern sicher zu entfernen. Öffnen Sie mit MENU das Hauptmenü, wählen Sie mit das Menü Einstellung, aktivieren Sie das Menü , wählen Sie mit den Eintrag USB-Gerät sicher entfernen und bestätigen Sie diesen Punkt mit OK. ... -
Seite 31: Das Menü
Das Menü Sie öffnen das Menü mit der Taste MENU. Mit derselben Taste oder mit EXIT können Sie es schließen. Im Menü navigieren Wählen Sie mit den Pfeiltasten die Hauptmenüs. Bestätigen Sie ein Menü mit OK, um es mit seinen Optionen und Steuermöglichkeiten zu öffnen. ... -
Seite 32: Alle Löschen
Überspr(ingen) Das Programm wird beim Anwahl mit den Programmwahltasten („Zappen“) übersprungen und kann nur mit den Zifferntasten angewählt werden. Drücken Sie die grüne Taste. Das Feld Übersp wird markiert (hochgesetzt). Drücken Sie OK. Hinter dem Programmnamen erscheint das Überspringen-Symbol. ... -
Seite 33: Menü Installation
Menü Installation Wichtig! In den folgenden Menüs sind viele Einstellungen passend für die meisten Antennentypen vorgenom- men und brauchen nicht geändert zu werden. Nehmen Sie Änderungen nur vor, wenn Sie die nötige Fachkenntnis besitzen. Antennenanschluss LNB1 Fest installierte Antenne Einstellung, wenn Sie eine starre Antenne haben. Motor Antenne Einstellung, wenn Sie eine Antenne mit Drehmotor haben. -
Seite 34: Einzel-Satellitensuche
Optionen für Motorantenne: LNB-Frequenz Zum ausgewählten Satelliten die entsprechende LNB-Frequenz wählen. Standard: Universal. Motortyp DiSEqC1.2 oder USALS. Beim Motortyp USALS stellen Sie Längen- und Breitengrad der Antennenposition Örtliche Länge Örtliche Breite manuell ein. Alle löschen Beim Motortyp DiSEqC1.2 können Sie alle Satellitenpositionen löschen. Motoreinstellung Zugang zum DiSEqC1.2-Motorzentrum. -
Seite 35: Beispiel Einer Programmsuche
Beispiel einer Programmsuche Ihnen ist bekannt, dass auf einer bestimmten Frequenz neue Programme gesendet werden. Beispiel: Satellit: ASTRA 19,2° Ost / Frequenz: 10836 MHz / Symbolrate: 22.000 Ks/s / Polarisation: Horizontal. Gehen Sie wie folgt vor: 1. Transponder anlegen Öffnen Sie das Menü TP-Liste. ... -
Seite 36: Systemeinstellung
Systemeinstellung Sprachen Sprache Wählen Sie mit die Sprache für das Bildschirmmenü. Die Sprache stellt sich sofort um. Erster Audiokanal Treffen Sie mit eine Vorauswahl für die Sprache des ersten und des zweiten Zweiter Audiokanal Audiokanals. Teletext ... -
Seite 37: Lokale Zeiteinstellung
Lokale Zeiteinstellung Hier können Sie einstellen, wie die Zeit des Receivers ermittelt werden soll. Region Stellen Sie hier die Region ein wonach sich die Zeit des Receivers einstellen soll, wenn Sie GMT verwenden. GMT verwenden Nach Region Greenwich Mean Time als Referenz benutzen. User Define Greenwich Mean Time nicht benutzen. -
Seite 38: Osd Einstellung
Wichtig! Mit den Werkseinstellungen wird ein neues Passwort zurückgesetzt. OSD Einstellung OSD Verzögerung 1–10 Sek. Wählen Sie die Zeit, die ein Infofenster eingeblendet sein soll. OSD Transparenz Keine Transparenz. Die Menüs überdecken das Fernsehbild. 10–40% Die Menüs sind transparent. Favorit Hier können Sie die voreingestellten Favoritengruppen individuell umbenennen. -
Seite 39: Menü Einstellung
Menü Einstellung Information Hier können Sie Informationen über Software- und Hardware Ihres Geräts ablesen. Diese Informationen sind u. U. für Servicezwecke von Bedeutung. Werkseinstellungen Geben Sie das Passwort ein (im Auslieferungszustand: 0000). Bestätigen Sie „Ja“ in der anschließenden Sicherheitsabfrage, um die Werkseinstellungen wiederherzustel- len. -
Seite 40: Menü Spiele
Menü Spiele Othello Ziel des Spieles ist es, möglichst viele Steine der eigenen Farbe auf das Feld zu setzen, indem Sie die Steine des Computers strategisch umzingeln. Wenn zwischen einem eigenen Spielstein und einem freien Feld ein oder mehrere gegnerische Spielsteine hori- zontal , vertikal oder diagonal in einer Reihe stehen, können diese umzingelt werden, sobald durch Klicken ein Spielstein auf das freie Feld gesetzt wird. -
Seite 41: Hilfe Bei Störungen
Hilfe bei Störungen Das Stromkabel ist nicht angeschlossen oder der Netzschalter steht auf Keine Anzeige im Display. „0“. Der LNB ist defekt. Ersetzen Sie den LNB. Kein Ton oder Bild; schlechtes Bild Prüfen Sie die Kabelverbindung vom LNB zum Receiver und vom Re- Kein oder nur ein schwaches ceiver zu den angeschlossenen Geräten. -
Seite 42: Reinigung
Reinigung Vor der Reinigung ziehen Sie den Netzstecker des Geräts aus der Steckdose. Für die Reinigung verwenden Sie ein trockenes, weiches Tuch. Warnung! Lassen Sie keine Feuchtigkeit in das Gehäuse gelangen. Es besteht die Gefahr eines elektrischen Schlags. Vermeiden Sie den Gebrauch von chemischen Lösungs- und Reinigungsmitteln, weil diese die Oberfläche und/oder Beschriftungen der Geräte beschädigen können. -
Seite 43: Technische Daten
Technische Daten Modell P24009 (MD 28004) Sonstiges Stromversorgung: 220-240 V~ 50/60 Hz Batterien Fernbedienung: 2 x 1,5 V Micro AAA, LR03 Leistungsaufnahme: max. 25 W Verbrauch Standby-Modus: < 1 W Maße (B x H x T): ca. 31,1 x 4,9 x 20,5 cm Gewicht: ca. -
Seite 44: Glossar
Glossar „Alternating Current“; Anschluss für Wechselstrom „Direct Current“; Anschluss für Gleichstrom Cinch-Stecker Koaxialer Stecker für den Anschluss von TV-Gerät oder Stereoanlage. DiSEqC „Digital Satellite Equipment Control“; Digitales System, mit dem der Empfänger verschiedene Komponenten der Außenein- heit steuern kann. Es wird insbesondere zur Auswahl zwischen mehreren Satellitenpositionen (zum Beispiel ASTRA und Eutelsat) gebraucht. - Seite 45 SCPC/MCPC Begriffe aus der Satelliten-Übertragungstechnik. SCPC bedeutet, dass pro Programmsignal eine eigene Übertragungsfrequenz benötigt wird. Vorteil: Auf einem Satelliten-Sendekanal (Transponder + Downlink) können mehrere Einzelprogramme aus verschiedenen geographischen Signalquellen gleichzeitig übertragen werden, ohne dass sie zuerst zu einem Paket zusammengeschnürt werden müssen.
-
Seite 46: Index
Index Mute ................40 A O AC................40 Anschließen OSD ................40 Antenne ..............8 Antennenkabel ............9 P Audio-Anlage analog..........12 Audio-Anlage digital ..........12 PID ................40 Audio-Anlage digital optisch ........12 Programmliste ............. 16 PVR ................40 DVD-Spieler ............ - Seite 47 €...
