Inhaltszusammenfassung für Acer K335

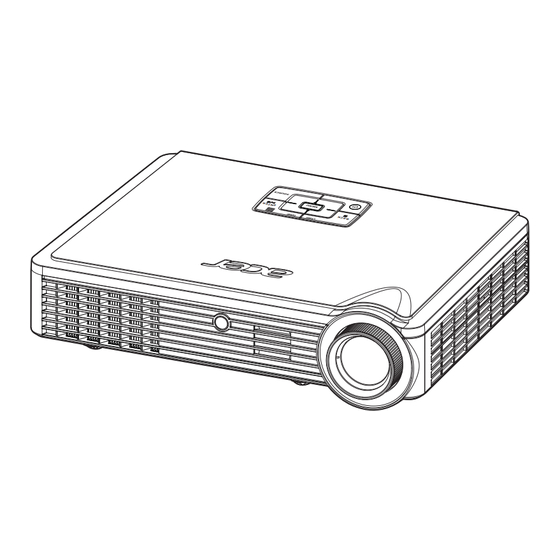

- Seite 1 Acer Projektor K335/L320/LK-W20-Serie Benutzerhandbuch...
- Seite 2 Notieren Sie nachfolgend die Modellnummer, Seriennummer sowie Kaufdatum und -ort. Die Serien- und Modellnummer befinden sich auf dem Etikett an Ihrem Computer. Wenn Sie sich bezüglich Ihres Geräts an Acer Incorporated wenden, müssen Sie die Seriennummer, die Modellnummer und die Kaufdaten immer mit angeben.
-
Seite 3: Informationen Für Ihre Sicherheit Und Ihren Komfort
Informationen für Ihre Sicherheit und Ihren Komfort Lesen Sie sorgfältig diese Anweisungen. Heben Sie das Dokument für einen späteren Gebrauch auf. Befolgen Sie alle auf dem Produkt befindlichen Warnungen und Anweisungen. Vor dem Reinigen das Gerät ausschalten Trennen Sie vor dem Reinigen das Gerät vom Netz. Verwenden Sie keine flüssigen Reinigungsmittel oder Spritzreinigungsmittel. -
Seite 4: Auf Die Stromversorgung Achten
den Teilen verursachen. Ein Brand oder Stromschlag kann die Folge sein. Schütten Sie keine Flüssigkeiten auf das Gerät. Stellen Sie das Gerät nicht auf eine vibrierende Oberfläche, um Schäden an • internen Komponenten und ein Leck der Batterien zu vermeiden. Verwenden Sie das Gerät nicht in einer Umgebung, in der Sport getrieben •... -
Seite 5: Instandsetzen Des Produkts
Instandsetzen des Produkts Versuchen Sie niemals das Produkt in eigener Regie zu reparieren. Durch Öffnen des Gehäuses setzen Sie sich Hochspannung und anderen Gefahren aus. Überlassen Sie die Reparatur qualifiziertem Kundendienstpersonal. Sollte einer der folgend aufgelisteten Punkte auftreten, dann ziehen Sie bitte den Netzstecker des Gerätes heraus und nehmen Kontakt mit qualifiziertem Kundendienstpersonal auf: Das Netzkabel oder der Stecker ist beschädigt, hat einen Schnitt oder ist... -
Seite 6: Vorsicht Mit Dem Gehör
Trennen Sie unverzüglich den Projektor vom Netz, wenn irgendetwas mit • ihm nicht stimmt. Betreiben Sie das Gerät nicht, wenn der Projektor Rauch, komische Geräusche oder Geruch abgibt. Ein Brand oder elektrischer Schlag kann die Folge sein. Trennen Sie in diesem Fall unverzüglich den Projektor vom Netz und nehmen Kontakt mit Ihrem Händler auf. -
Seite 7: Anweisungen Zur Entsorgung
Entsorgen Sie das elektronische Gerät nicht mit dem Hausmüll zusammen. Bitte recyceln Sie das Gerät, um die Umweltbelastung zu minimieren und die Umwelt zu schützen. Weitere Informationen zu den WEEE-(Waste from Electrical and Electronics Equipment - Elektro- und Elektronik-Alt- bzw. Schrottgeräte)- Richtlinien finden Sie unter http://www.acer-group.com/public/Sustainability/sustainability01.htm... -
Seite 8: Das Allererste
viii Das allererste Benutzungshinweise Was Sie tun sollten: Schalten Sie vor dem Reinigen das Gerät aus. • Verwenden Sie zur Reinigung des Gehäuses ein weiches, mit mildem • Reinigungsmittel angefeuchtetes Tuch. Trennen Sie das Gerät vom Stromnetz, wenn es über einen längeren •... -
Seite 9: Inhaltsverzeichnis
Informationen für Ihre Sicherheit und Ihren Komfort Das allererste viii Benutzungshinweise viii Vorsichtsmaßnahmen viii Einführung Produktmerkmale Lieferumfang Projektor - Übersicht Aussehen des Projektors Bedienfeld Fernbedienungslayout MHL- (Mobile High-Definition Link) Steuerung Inbetriebnahme Anschließen des Projektors Stromschalter des Projektors Einschalten des Projektors Ausschalten des Projektors Einstellen des Projektionsbildes Einstellen der Höhe des Projektionsbildes... - Seite 10 Fehlerbehebung Liste mit LED- und Alarm-Definitionen Deckenmontage Technische Daten Kompatible Modi Bestimmungen und Sicherheitshinweise...
-
Seite 11: Einführung
NTSC- / PAL- / SECAM-kompatibel, HDTV (480i/p, 576i/p, 720p, 1080i/p) unterstützt. • Die kompakte Größe des Projektors vereinfacht den geschäftlichen Einsatz sowie den Einsatz zur heimischen Unterhaltung. • Die Acer EcoProjection-Technologie bietet eine intelligente Energieverwaltungsmethode und ermöglicht eine physikalische Leistungsfähigkeitsverbesserung. • HDMI™-Anschluss mit HDCP-Unterstützung. •... -
Seite 12: Lieferumfang
RATIO ZOOM MODE SOURCE MENU MEDIA BACK HOME SETUP ENTER PgUp PgDn 2 x Batterien VGA-Kabel Fernbedienung K335/ L320/ LK-W20 Series P/N:MC.JG711.003 Tragetasche Bedienungsanleitung Kurzanleitung P/N:MC.JG711.005 Mutimedia Quick Start Guide USB-Wi-Fi-Adapter Kurzanleitung Bedienungsanleitung (optional) (für Multimedia- und (für Multimedia- und... -
Seite 13: Projektor - Übersicht
Projektor - Übersicht Aussehen des Projektors Frontseite / Oberseite Beschreibung Beschreibung Zoomobjektiv Fokusring Neigungseinstellrad Stromschalter Fernbedienungsempfänger Bedienfeld Rückseite USB A USB B (MHL) VIDEO VGA IN AUDIO Beschreibung Beschreibung SD-Kartenlesegerät Composite-Videoeingang USB-A-Anschluss (für Multimedia) Audioausgang Mini-USB Audioeingang HDMI-Anschluss Netzanschluss Analoger PC-Signal-/HDTV-/ Anschluss für Kensington™-Schloss Component-Videoeingangsanschlus... -
Seite 14: Bedienfeld
Bedienfeld BACK ENTER # Symbol Funktion Beschreibung Stromschalter Stromschalter und /Betriebs-LED. Siehe Beschreibung im Abschnitt „Stromschalter des Projektors“. LAMP Lampen-LED. TEMP Temperatur-LED. Back/Stopp Wiedergabe einer Mediendatei beenden BACK oder zum übergeordneten Datenordner zurückkehren. Enter/Wiedergabe/ Ihre Auswahl bestätigen oder Wiedergabe ENTER Pause einer Mediendatei starten/unterbrechen. -
Seite 15: Fernbedienungslayout
Fernbedienungslayout HIDE INFO RATIO ZOOM MODE SOURCE MENU MEDIA BACK HOME SETUP ENTER Model No:E-26131 PgUp PgDn MC.JG711.001 Symbol Funktion Beschreibung Infrarotsender Sendet Signale an den Projektor. HIDE Mit dieser Taste deaktivieren Sie vorübergehend die Videowiedergabe. Drücken Sie auf „HIDE“, um das Bild auszublenden. - Seite 16 Symbol Funktion Beschreibung Trapezkorrektur Mit diesen Tasten korrigieren Sie Bildverzerrungen, die durch Kippen des Projektors (±40 Grad) entstehen. Richtungstasten Verwenden Sie die Aufwärts-/Abwärts-/Links-/ Rechtstasten zum Auswählen von Elementen oder zum Ändern von Einstellungen. Lautstärke Zum Erhöhen/Verringern der Lautstärke. HOME Zum Zurückkehren zur Startseite des Medienmodus drücken.
-
Seite 17: Mhl- (Mobile High-Definition Link) Steuerung
MHL- (Mobile High-Definition Link) Steuerung HIDE INFO RATIO ZOOM MHL-Kontrollmodus Navigation MODE SOURCE MHL-Kontrollmodus MHL-Strg. verl. MHL-Kontrollmodus Multimedia MHL-Kontrollmodus MHL-Strg. verl. MENU MEDIA BACK HOME SETUP ENTER PgUp PgDn Symbol Component Beschreibung MODE • Halten Sie die „MODE“-Taste zum Aktivieren des MODE MHL-Kontrollmodus eine Sekunde gedrückt. - Seite 18 Symbol Component Beschreibung Wiedergabe/ Wechselt zwischen Wiedergabe und Pause. (nur beim Pause Multimedia-Modus) Vorlauf Vorwärtssuche während der Dateiwiedergabe. (nur beim Multimedia-Modus) PgUp/PgDn Mit diesen Tasten wählen Sie die nächste oder vorherige PgUp PgDn Seite. (nur beim Navigation-Modus) Stopp Beendet die Wiedergabe. (nur beim Multimedia-Modus)
-
Seite 19: Inbetriebnahme
Inbetriebnahme Anschließen des Projektors Videoausgang D-Sub SD CARD D-Sub USB A USB B (MHL) VIDEO VGA IN AUDIO HDTV adapter HDMI R B G DVD-Player, Set-Top-Box, HDTV-Empfänger HDMI DVD-Player Beschreibung Beschreibung 1 Netzkabel 6 SD-Karte USB-Disk/Stick 2 VGA-Kabel USB-WLAN-Adapter 3 VGA-auf-Component/HDTV-Adapter 8 Composite-Videokabel 4 3 RCA Component-Kabel 9 Audiokabelanschluss/RCA... -
Seite 20: Stromschalter Des Projektors
Stromschalter des Projektors Einschalten des Projektors Stellen Sie sicher, dass das Netzkabel und das Signalkabel richtig verbunden sind. Die Betriebs-LED blinkt daraufhin rot. Schalten Sie den Projektor durch Drücken des „Stromschalter“ am Bedienfeld ein. Die Betriebs-LED leuchtet daraufhin blau.(Abbildung 2) Schalten Sie die Signalquelle (Computer, Notebook, Videowiedergabegerät usw.) ein. -
Seite 21: Ausschalten Des Projektors
Ausschalten des Projektors Drücken Sie den Stromschalter, um den Projektor auszuschalten. Die folgende Meldung erscheint: „Bitte erneut den Stromschalter drücken, um den Abschaltvorgang abzuschließen.“ Drücken Sie die Stromschalter noch einmal. Die Betriebs-LED leuchtet ROT und blinkt schnell, nachdem der Projektor ausgeschaltet wurde. -
Seite 22: Einstellen Des Projektionsbildes
Einstellen des Projektionsbildes Einstellen der Höhe des Projektionsbildes Der Projektor hat ein Rad zur Winkelanpassung, mit dem Sie die Hohe des Projektionsbildes einstellen können. So heben Sie das Projektionsbild an bzw. senken es: Mit Hilfe der Winkelverstellfüße können Sie die Feineinstellung vornehmen. -
Seite 23: So Optimieren Sie Die Bildgröße Und Entfernung
So optimieren Sie die Bildgröße und Entfernung Sehen Sie in der nachstehenden Tabelle nach, um die möglichen optimalen Bildgrößen in Abhängigkeit der Entfernung des Projektors von der Leinwand zu finden. indem Sie z.B. auf auf Wenn der Projektor z.B. 1,5 m von der Leinwand entfernt ist, dann ist eine gute Bildqualität mit den Bildgrößen von 49,7 Zoll möglich. - Seite 24 Oben Bildgröße Gewünschte (Min. Zoomfaktor) Entfernung Von der Grundlinie Diagonal B (cm) x bis zum Oberrand <A> (Zoll) H (cm) des Bildes (cm) <B> <C> 0,91 30,0 64 x 40 1,00 33,2 71 x 45 1,25 41,5 89 x 56 1,50 49,7 107 x 67...
-
Seite 25: Bedienelemente
Einstellung der ausgewählten Funktion zu ändern. Mit der Taste Pfeil nach rechts öffnen Sie ein Untermenü der Funktion. Ihre Einstellungsänderung wird automatisch gespeichert, wenn das Menü beendet wird. Sie können zu jeder Zeit auf die Taste MENU drücken, um das Menü zu beenden und zum Acer-Begrüßungsbild zurückzukehren. -
Seite 26: Osd-Menüs
OSD-Menüs Der Projektor hat mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können. Verwenden der OSD-Menüs • Drücken Sie auf „ MENU“ auf der Fernbedienung, um das OSD-Menü zu öffnen. • Im OSD-Hauptmenü können Sie mit Hilfe der Tasten ein Element auswählen. -
Seite 27: Farbe
Farbe Farbe Standard Anzeigemodus Wandfarbe Helligkeit Kontrast Farbsättigung Farbton Farbtemperatur DynamicBlack Gamma Erweitert Drücken Wählen Justieren Hauptmenü Anzeigemodus Hier finden Sie einige für verschiedene Bildtypen optimal angepasste Werkseinstellungen. • Hell: Für optimierte Helligkeit. • Standard: Für normale Umgebung. • Film: Zur Wiedergabe von Filmen, Videos und Bildern in heller Umgebung. - Seite 28 Farbton Hier können Sie die Balance der Farben Rot und Grün einstellen. • Drücken Sie auf , um den Anteil der grünen Farbe in dem Bild zu erhöhen. • Drücken Sie auf , um den Anteil der roten Farbe in dem Bild zu erhöhen.
-
Seite 29: Bild
Bild Bild Projektionsmodus Projektionsort Seitenverhältnis Auto Autom. Schrägposition Man. Schrägposition Schärfe Hor. Position Ver. Position Frequenz Abstimmung HDMI-Farbbereich Auto HDMI-Suchinfo Auto Wählen Justieren Hauptmenü Projektionsmodus • Front: Dies ist die werkseitige Standardeinstellung. • Hinten: Kehrt das Bild um, so dass Sie es von einer Position hinter einem durchscheinenden Bildschirm projizieren können. - Seite 30 Schärfe Hier können Sie die Schärfe des Bildes einstellen. • Drücken Sie auf , um die Schärfe zu verringern. • Drücken Sie auf , um die Schärfe zu erhöhen. Hor. Position • Drücken Sie auf , um das Bild nach links zu verschieben. •...
-
Seite 31: Einstellung
Einstellung Einstellung Verd. Untertitel Zurücksetzen Drücken Wählen Justieren Hauptmenü Verd. Untertitel Zur Auswahl der gewünschten Untertitel; dabei können Sie unter CC1, CC2, CC3, CC4 wählen. (CC1 zeigt Untertitel in der bevorzugten Sprache Ihres Gebietes). Mit „Aus“ schalten Sie die Anzeige von Untertiteln ab. Diese Funktion steht nur dann zur Verfügung, wenn ein Composite- oder S-Video-Eingangssignal ausgewählt wurde, das im Format NTSC vorliegt. -
Seite 32: Audio
Audio Audio Lautstärke Stumm Ein-/Ausschaltlautstärke Mittlere Alarmlautstärke Mittlere Justieren Hauptmenü Wählen Lautstärke • Drücken Sie auf , um die Lautstärke zu verringern. • Drücken Sie auf , um die Lautstärke zu erhöhen. • Stumm Wählen Sie zum Stummschalten des Tons „Ein“. •... -
Seite 33: Sprache
3D-Warnmeldung Wählen Sie „Ein“ zum Anzeigen der 3D-Warnmeldung. Hinweis: Die 3D-Anzeige ist jetzt aktiviert. 1. Stellen Sie sicher, dass die 3D-Signale und die Brille richtig sind. 2. Bitte schalten Sie die 3D-Funktion ab, wenn Sie keine 3D-Medien anschauen. 3. Wenn die 3D-Anzeige nicht richtig ist, versuchen Sie, 3D-Synchr.-Umkehrung zu aktivieren. 4. -
Seite 34: Anhang
Anhang Fehlerbehebung Falls Probleme mit dem Acer Projektor auftreten, sehen Sie bitte in der folgenden Fehlerbehebungsanleitung nach. Wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundendienstzentrum, wenn Ihr Problem sich nicht beseitigen lässt. Bildprobleme und Lösungen Problem Lösung •... - Seite 35 • Bild nur teilweise, Im Fall eines falsch angezeigten Bildes: rollend oder • Führen Sie zuerst die oben beschriebenen falsch angezeigt Schritte für Punkt 2 zur Einstellung der (für Notebooks) Auflösung des Computers aus. • Schalten Sie die Ausgabeeinstellungen um, indem Sie z.B.
-
Seite 36: Probleme Mit Dem Projektor
• Bild zu klein oder Bedienen Sie den Zoomregler oben auf dem zu groß Projektor. • Rücken Sie den Projektor näher an die Leinwand oder weiter von der Leinwand weg. • Drücken Sie auf „MENU“ auf der Fernbedienung oder am Bedienfeld. Sehen Sie im Abschnitt „Bild --> Seitenverhältnis“... -
Seite 37: Osd-Meldungen
OSD-Meldungen Zustand Erläuterung Meldung Gebläse versagt - Das Systemgebläse funktioniert nicht. Gebläse versagt. Die Lampe wird demnächst autom. Ausgeschaltet. Projektor überhitzt - Die empfohlene Betriebstemperatur des Projektors wurde überschritten. Der Projektor muss abgekühlt werden, bevor er weiter verwendet werden darf. Projektor überhitzt. -
Seite 38: Liste Mit Led- Und Alarm-Definitionen
Liste mit LED- und Alarm-Definitionen LED-Meldungen Lampen_LED Temperatur Strom_LED Strom_LED _LED Meldung Blau Netzsteckereingang Blinkt ein zu Blinkt ein zu Blinkt ein zu aus, 100 ms aus, 100 ms aus, 100 ms Standby Netzschalter EIN Lampen-Neuversuch Schnell blinkend Ausschalten Schnell (Abkühlung im blinkend Gang) -
Seite 39: Deckenmontage
Deckenmontage Möchten Sie den Projektor mit einer Deckenmontagevorrichtung installieren, dann folgen Sie bitte den nachstehenden Schritten: Bohren Sie vier Löcher in eine solide, massive Stelle an der Decke und bringen dann die Montageplatte an. Hinweis: Die Schrauben werden nicht mitgeliefert. Bitte kaufen Sie die für Ihre Decke geeigneten Schrauben. - Seite 40 Verwenden Sie so viele Schrauben, wie es für die Projektorgröße angemessen ist, um den Projektor an dem Halteblech zu befestigen. Hinweis: Es ist ratsam einen angemessenen Abstand zwischen dem Halteblech und dem Projektor zu halten, um eine ausreichende Wärmezerstreuung zu gewährleisten. Verwenden Sie gegebenenfalls zwei Unterlegscheiben zur zusätzlichen Unterstützung.
- Seite 41 Schrauben- und Unterlegschreibentyp für jedes Modell. Schrauben mit einer Durchmesser von 3 mm sind in der Schraubentüte beigelegt. Modelle Schraubentyp B Unterlegscheibentyp Durchmesser (mm) Länge (mm) Groß Klein K335/L320/LK-W20 Schrauben M3 x 20 mm 14,00 mm 55,00 mm 55,00 mm...
-
Seite 42: Technische Daten
Technische Daten Die nachstehenden technischen Daten können ohne Ankündigung geändert werden. Die endgültigen technischen Daten entnehmen Sie bitte den von Acer für den Vertrieb veröffentlichen Angaben. Projektionssystem ® Auflösung WXGA (1280 x 800) Computerkompatibilität IBM PCs und kompatible, Apple Macintosh, iMac und VESA-Standards: SXGA, XGA, SVGA, VGA, WXGA Videokompatibilität... - Seite 43 • Standardlieferumfang Netzkabel x1 • VGA-Kabel x1 • Composite Video x1 • Fernbedienung x1 • 2 Batterien (für Fernbedienung) • Bedienungsanleitung (CD) x1 (zur Projektorfunktion) • Bedienungsanleitung (CD-ROM) x1 (für Multimedia- und Drahtlosfunktionen) • Schnellstartanleitung x1 (für Projektorfunktion) • Schnellstartanleitung x1 (für Multimedia- und Drahtlosfunktionen) •...
-
Seite 44: Kompatible Modi
Kompatible Modi A. VGA analog VGA analog - PC-Signal Modi Auflösung V.Frequenz [Hz] H.Frequenz [kHz] 640x480 31,5 640x480 37,9 640x480 37,5 640x480 43,3 640x480 61,9 SVGA 800x600 35,1 800x600 37,9 800x600 48,1 800x600 46,9 800x600 53,7 800x600 77,4 1024x768 48,4 1024x768 56,5 1024x768... -
Seite 45: Hdmi Digital
VGA analog - erweiterte Breitbild-Frequenz Modi Auflösung V.Frequenz [Hz] H.Frequenz [kHz] WXGA 1280x768 47,8 1280x768 60,3 1280x768 68,6 1280x720 44,8 1280x800 49,6 1440x900 59,9 WSXGA+ 1680x1050 65,3 1920 x 1080 (Reduzierte 66,6 Austastungszeit) 1366x768 47,7 VGA analog - Component-Signal Modi Auflösung V.Frequenz [Hz] H.Frequenz [kHz]... - Seite 46 800x600 46,9 800x600 53,7 800x600 77,4 1024x768 48,4 1024x768 56,5 1024x768 60,0 1024x768 68,7 1024x768 99,0 SXGA 1152x864 63,8 1152x864 67,5 1152x864 77,1 1280x1024 64,0 1280x1024 77,0 1280x1024 80,0 QuadVGA 1280x960 60,0 1280x960 75,2 SXGA+ 1400x1050 65,3 PowerBook G4 640x480 31,4 PowerBook G4 640x480...
- Seite 47 HDMI - Videosignal Modi Auflösung V.Frequenz [Hz] H.Frequenz [kHz] 480i 720x480(1440x480) 59,94 (29,97) 15,7 576i 720x576(1440x576) 50 (25) 15,6 480p 720x480 59,94 31,5 576p 720x576 31,3 720p 1280x720 45,0 720p 1280x720 37,5 1080i 1920x1080 60 (30) 33,8 1080i 1920x1080 50 (25) 28,1 1080p 1920x1080...
-
Seite 48: Bestimmungen Und Sicherheitshinweise
Bestimmungen und Sicherheitshinweise FCC-Erklärung Dieses Gerät wurde geprüft und hat sich als mit den Grenzwerten für ein Digitalgerät der Klasse B gemäß Teil 15 der Bestimmungen der amerikanischen Bundesbehörde für das Fernmeldewesen FCC (Federal Communications Commission) konform erwiesen. Diese Grenzwerte geben einen angemessenen Schutz gegen schädliche Funkstörungen innerhalb von Wohngebäuden. -
Seite 49: Konformitätserklärung Für Eu-Länder
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Konformitätserklärung für EU-Länder Hiermit erklärt Acer, dass diese Projektor-Reihe die Anforderungen und weiteren relevanten Bestimmungen der Richtlinie 1999/5/EG erfüllt. Konform mit der russischen gesetzlichen Zertifizierung Rechtliche Erklärung zu Funkgeräten... -
Seite 50: Declaration Of Conformity
New Taipei City 221, Taiwan Declaration of Conformity Acer Incorporated 8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, Taiwan Contact Person: Mr. RU Jan, e-mail:ru.jan@acer.com And, Acer Italy s.r.l Via Lepetit, 40, 20020 Lainate (MI) Italy Tel: +39-02-939-921 ,Fax: +39-02 9399-2913 www.acer.it... -
Seite 51: Federal Communications Commission Declaration Of Conformity
Acer America Corporation 333 West San Carlos St., Suite 1500 San Jose, CA 95110 U. S. A. Tel: 254-298-4000 Fax: 254-298-4147 www.acer.com Federal Communications Commission Declaration of Conformity This device complies with Part 15 of the FCC Rules. Operation is subject to the...
