Halmburger RTK Bedienungsanleitung

Elektronischer Raumtemperaturregler mit Zeitsteuerung für Unterputzmontage

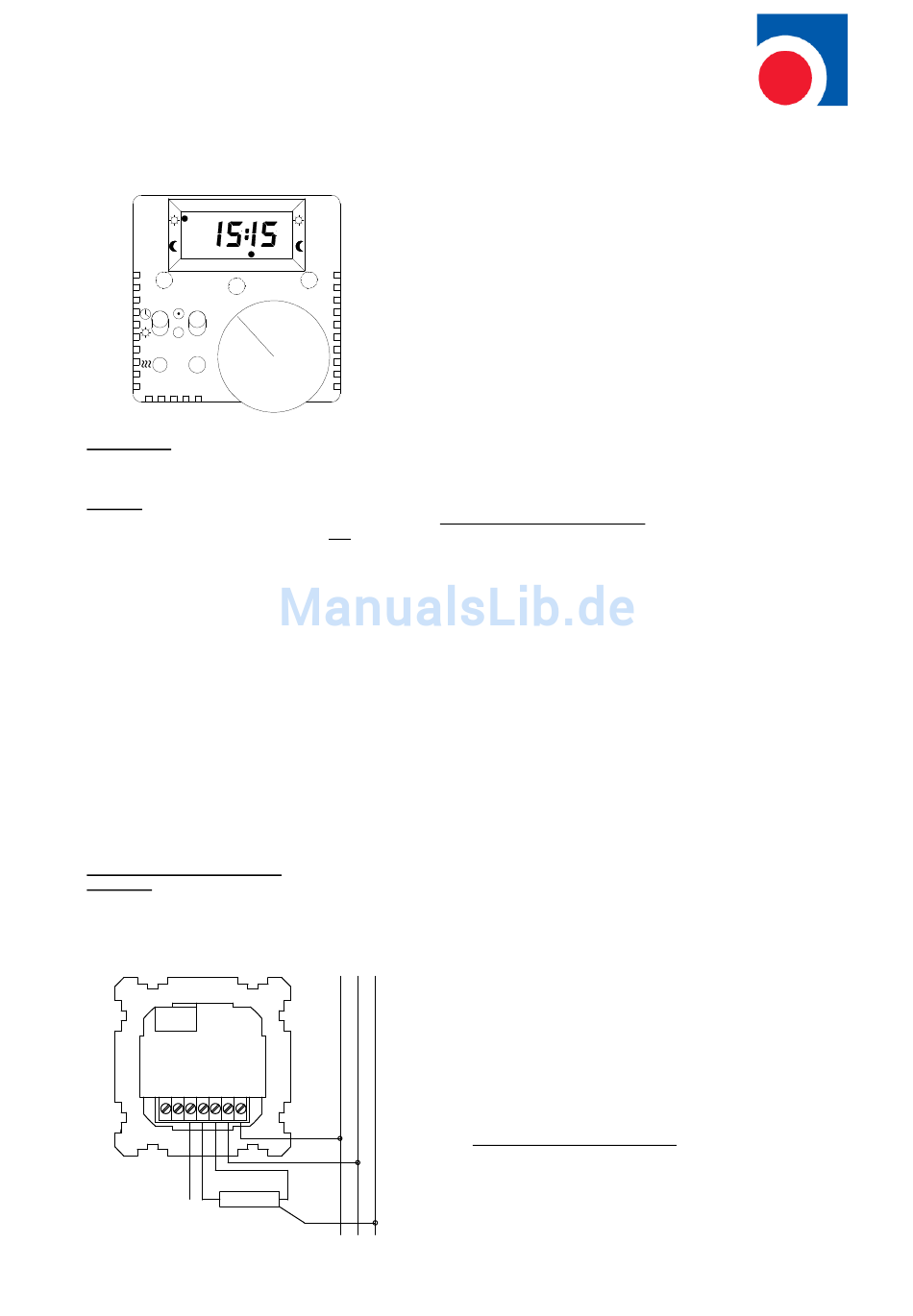

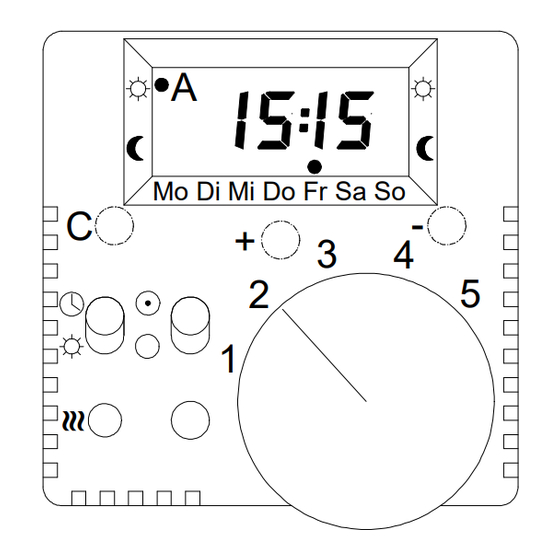

A
Mo Di Mi Do Fr Sa So
C
+
3
2
1
Einsatzgebiet
Der elektronische Schaltregler dient zur Regelung der Raumtemperatur von Einzelräumen. Einsatzgebiete sind Elektroheizungen
(Direktheizungen, Flächenheizungen, Temperiersysteme, Heizmatten usw.) und Warmwasserheizungen.
Funktion
Das Gerät verfügt über eine Zeitsteuerung. Diese ermöglicht eine oder zwei Warmzeiten am Tag, z. B. Warmzeit von 6 bis 22 Uhr
für ein Wohnzimmer oder von 6 bis 9 Uhr und von 17 bis 22 Uhr für ein Badezimmer. Dazwischen liegen die Absenkzeiten. Die Höhe
der Soll-Raumtemperatur kann im Betrieb jederzeit mit dem Stellrad in den Grenzen von 5 bis 30 °C eingestellt werden, die
Absenktemperatur wird einprogrammiert. Die Zeitsteuerung ist abschaltbar (linken Schiebeschalter nach unten schieben auf das
Sonnensymbol), wodurch das Gerät konstant auf die mit dem Stellrad eingestellte Warmtemperatur regelt (Dauerbetrieb). Die
Heizung kann einpolig vom Netz getrennt werden (rechten Schiebeschalter nach unten auf den leeren Kreis schieben), wobei die
Uhr weiterläuft. Die rote LED leuchtet, solange der Regler die Heizung eingeschaltet hat.
Das Gerät wird mit folgenden Werkseinstellungen ausgeliefert:
Absenktemperatur 15 °C
Beginn 1. Warmzeit 6 Uhr jeden Tag
Ende 1. Warmzeit 22 Uhr jeden Tag
Keine zweite Warmzeit.
Arbeitstage sind Montag bis Freitag
Ruhetage sind Samstag und Sonntag
Wenn Sie das Gerät mit den Werkseinstellungen betreiben wollen, besteht die ganze Programmierung in der Eingabe der aktuellen
Werte für Uhrzeit und Wochentag (siehe Rückseite).
Der Regler arbeitet im Blockbetrieb. Dabei wird an den Arbeitstagen stets das gleiche Zeitprogramm ausgeführt, das dadurch nur
einmal eingegeben werden muss. Für die Ruhetage kann ein anderes Zeitprogramm eingegeben werden. Durch die Betriebsweise
in nur zwei Blöcken wird viel Programmierarbeit erspart.
Anschluss und Inbetriebnahme
ACHTUNG: Arbeiten am 230 V-Netz dürfen nur von autorisiertem Elektrofachpersonal ausgeführt werden. Beim Anschluss des
Gerätes sind die Sicherheitsvorschriften des VDE und der örtlichen EVUs einzuhalten. Für die Regelung von Warmwasserheizungen
werden Stellventile in der Ausführung „stromlos geschlossen" benötigt.
F F TA NL1N L
Heizung
TA (optional
Phase L)
Bedienungsanleitung RTK
Einstellbereich ca.
Netzspannung:
Schaltstrom (max.) ca.
-
4 Schaltleistung
5 Schalttemperaturdifferenz:
Temperaturfühler:
Zul. Umgebungstemperatur:
Anschlussleitungen:
Montage: Der Temperaturregler wird in eine handelsübliche UP-Dose Ǿ 55 mm
L N PE
(nach DIN 49073, Teil 1) eingebaut. Beim Einsatz von zusätzlichen Zwischen-
klemmen empfehlen wir, eine tiefe Schalterdose zu verwenden. Der Anschluss
erfolgt gemäß dem nebenstehenden Schaltplan. Die Anschlussleitungen müssen
gerade und ca. 5 mm abisoliert sein. Montagehöhe ca. 1,5 m über dem Fußboden.
Vermeiden Sie Außenwände und Zugluft von Fenstern und Türen. Achten Sie
darauf, dass die normale Konvektionsluft des Raumes den Regler ungehindert
erreicht. Der Regler soll daher nicht innerhalb von Regalwänden oder unter
Vorhängen und ähnlichen Abdeckungen montiert werden. Fremdwärme beeinflusst
die Regelgenauigkeit nachteilig.
Achtung! Tragring über der Tapete anordnen und Regler mittels gewindeformender
UP-Dosenschrauben auf der Dose montieren. Setzen Sie danach die Kappen
auf die beiden Schiebeschalter, montieren Rahmen und Deckel auf den UP-Einsatz
und schrauben diesen fest. Stecken Sie abschließend das Stellrad (mit der Nut
passend) auf das Gerät auf.
5 bis 30 °C (Skala 1 bis 6)
230 V ~ ± 10% , 50 Hz
10 (4) A
2,3 kW
0,7 K
NTC nach DIN 44574
- 10 bis + 40 °C
2
2,5 mm
