V100
Verstärkereinschub

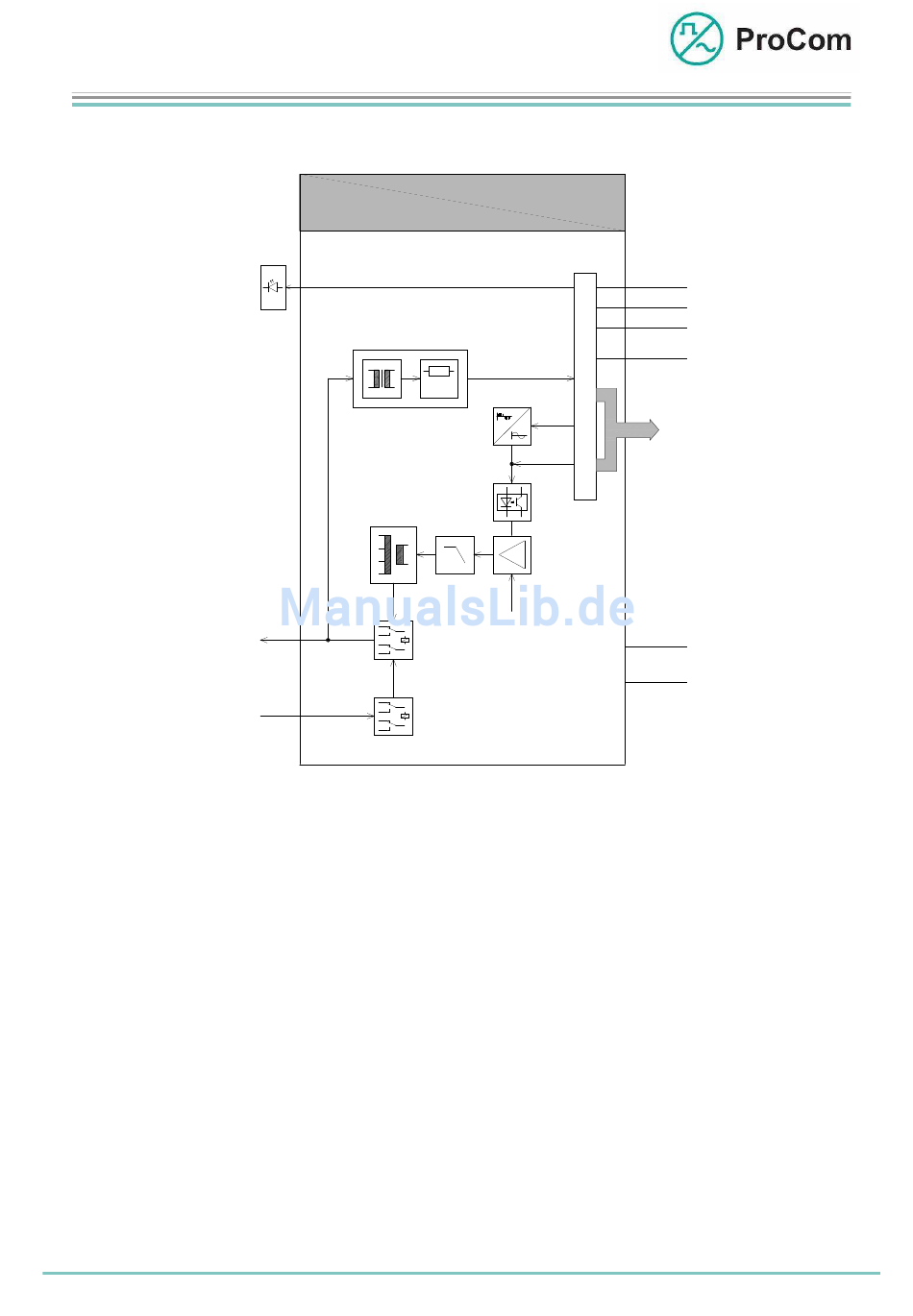

Das folgende Blockschaltbild veranschaulicht die Funktionsweise:
1) Steuerung
Ein Mikroprozessor regelt die zeitliche Steuerung zwischen PCM- Bus
und Einschub, steuert Meldungsein- bzw. Ausgänge und generiert den für
die Impedanzüberwachung benötigten Testton.
2) Codec
Der Codec wandelt das ankommende digitale in ein analoges NF- Signal
und leitet dieses an den Optokoppler zwecks Potentialtrennung weiter.
3) Digital- Verstärker
Der Digital- Verstärker verstärkt das potentialgetrennte NF- Signal.
Die dafür benötigte Betriebsspannung von 48V ist abgesichert.
4) Filter
Das Tiefpassfilter bereinigt das verstärkte Signal und leitet es weiter an
den Ausgangsübertrager.
