Datenblatt
V100
Verstärkereinschub
Funktionsbeschreibung:
WPS-04
WPS-08
DTA-012 -030/ -048/ -066/ -084/ -114
Der V100 verstärkt NF- Signale des Systems DVS-21. Die maximale Ausgangs-
leistung beträgt 100W. Als NF- Signale können dabei unterschiedlich Quellen
fungieren, z.B. an der 4NSA angeschlossene Sprechstellen (manuelle Beschal-
lung) oder der Sprachspeichereinschub DSS1 (Automatikbeschallung).
Der Verstärkerausgang kann direkt an einen Lautsprecherkreis (LK) geschaltet
oder mittels Einschub 4LSL oder 4IOS auf verschiedene LK's verteilt werden.
Wird zusätzlich zur 4LSL eine TG01 eingesetzt, können die einzelnen LK's auf
Impedanzabweichung überwacht werden.
Fällt ein Verstärker aus, kann dessen Funktion von einem Havarieverstärker
übernommen werden.
Funktional ist der V100 in Funktionsgruppen unterteilt:
1) Steuerung
2) Codec
3) Digital- Verstärker
4) Filter
5) Ausgang
6) Havarieumschaltung
7) Drahtbruch- und Kurzschlussüberwachung
Datum: 16.07.2008
2DA
SV01
CPU1 4NSA
DSS1

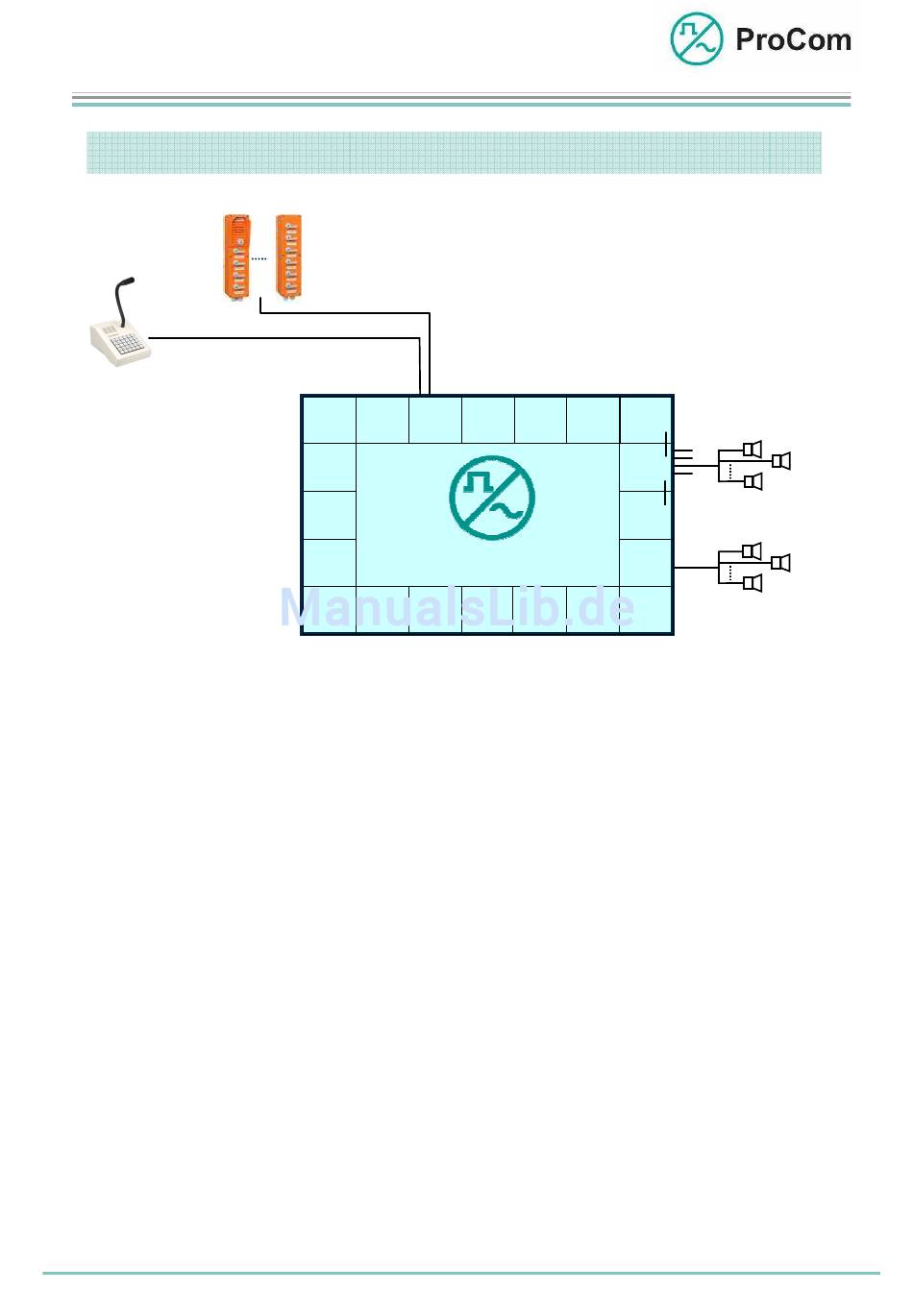

Applikationsbeispiel Beschallung
Seite: 2/6
Verfasser: HS
© 2008 ProCom, Alle Rechte und technische Änderungen vorbehalten
DVS-21
Dokumenten-Nr.: DB_V100_2510_01
TG01
LK2 .. 5
LS 1
LS 2
4LSL
LS n
V100
LS 1
LK1
V100
LS 2
LS n
V100
Havarie
