Profilmessung

1. Platzieren Sie den ersten und zweiten Cursor auf einer planen Fläche an gegenüber
liegenden Seiten des Zielbereichs. Profilcursor sind quadratisch umrandet, als
Hinweis darauf, dass diese eine Bezugsebene erstellen.

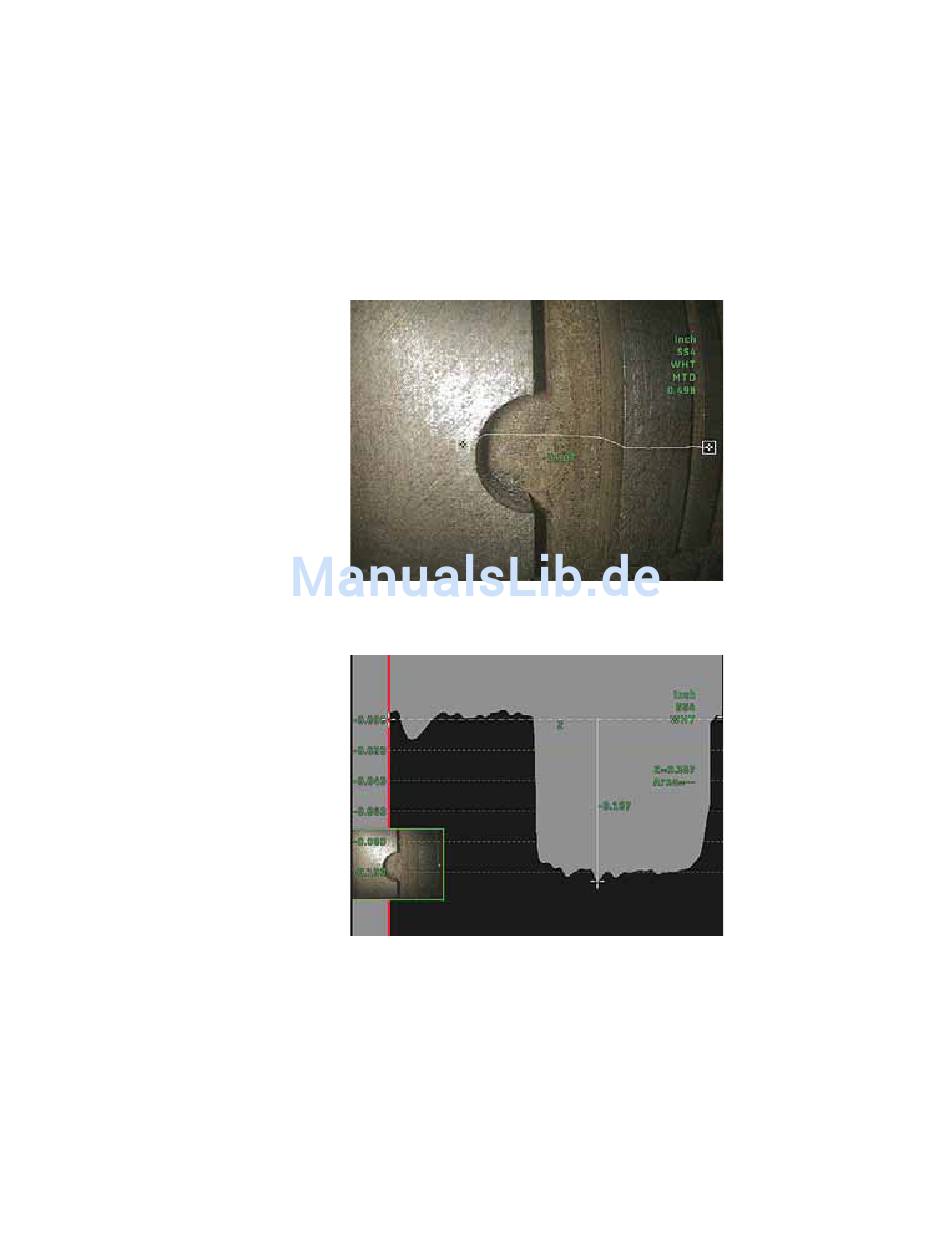

2. Das XLG3 System zeichnet automatisch eine senkrechte Linie zwischen dem ersten
und zweiten Cursor ein, die quer über die Zielfläche verläuft. Der grüne Punkt entlang
der Linie und Bemaßung zeigt den höchsten bzw. niedrigsten Punkt in Relation zur
Bezugsebene an. Der Profilschnitt erfolgt senkrecht zur Bezugsebene.
3. Nachdem Sie beide Bezugscursor positioniert haben, drücken und halten Sie die
ENTER-Taste, um die Profilansicht zu öffnen.
4. In der Profilansicht können Sie alle Cursor sowie den Messpunkt neu positionieren.
Drücken Sie dazu ENTER, um zwischen den Cursorn umzuschalten, und verändern
Sie dann deren Position mithilfe des Joysticks.
Hinweis: Kleinere Höcker in der Profilansicht können durch Rauschen bedingt sein.
Wenn die Höcker in Relation zum gemessenen Merkmal von erheblicher Größe sind,
befand sich das Objektiv bei der Messung zu weit von der Oberfläche entfernt. In
diesem Fall sollte eine weitere Messung aus kürzerer Distanz durchgeführt werden.
Kapitel 7 Messen von Strukturen und Defekten 91
