4. KETTENANTRIEB

4.1

Versorgungsarten

Der Kettenantrieb der Serie Liwin ist in verschiedenen Modellen und Farben sowie mit zwei unterschiedlichen
elektrischen Versorgungstypen erhältlich:
• 230VAC kann mit Netzspannung von 230 VAC (50/60Hz) betrieben werden (Toleranz ±10%), mit
3-Kabel-Versorgungsleitung: HELLBLAU, Erdung; SCHWARZ, offene Phase; BRAUN, geschlossene Phase.
• 24VDC kann mit einer 24VDC-Spannung betrieben werden, mit einer 2-Kabel-Versorgungsleitung:
HELLBLAU, Anschluss an + (plus) schließt; BRAUN, Anschluss an + (plus) öffnet.
4.2

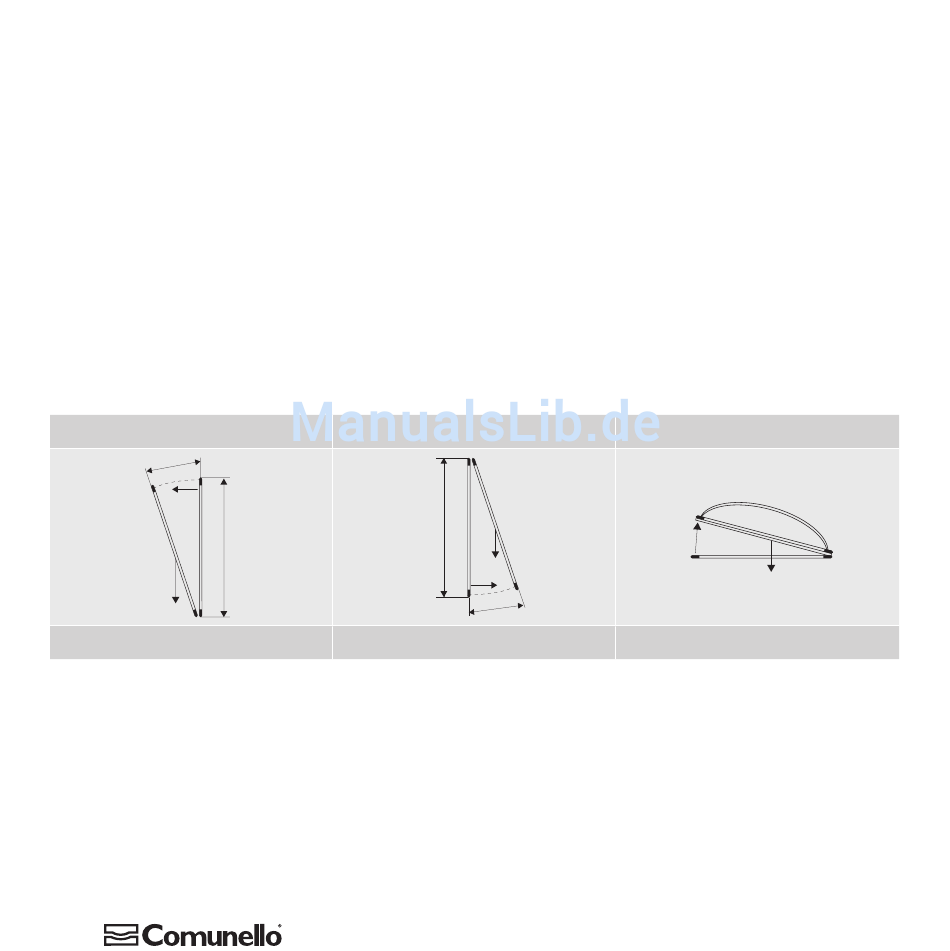

Berechnung der notwendigen Kraft

Symbolik F = geforderte Öffnungskraft Messeinheit N (Newton)
P = Gewicht des Fensters (nur der zu öffnende Teil) Messeinheit kg (Kilogramm)
C = Öffnungshub des Kettenantriebs Messeinheit cm (Zentimeter)
H = Höhe des Fensters (nur der zu öffnende Teil) Messeinheit cm (Zentimeter)
Kippfenster
C
F
(B)
H
P
F = [(P / 2 ) x (C/H)] x 9.8
4.3

Verpackung und notwendige Montageinstrumente des Kettenantriebs

Der Kettenantrieb ist einzeln in einem Karton verpackt. Jede Konfektion enthält:
F
Einen elektrischen Kettenantrieb mit 230V~ 50/60Hz oder 24VDC mit einem elektrischen Versorgungskabel, Haltebügel,
P
Befestigungsbügel für die Kippöffnung, Befestigungsbügel für Ausstellung, eine Bohrschablone und ein Einbauhandbuch.
Vor der Montage des Kettenantriebs sollten die folgenden Werkzeuge, Hilfsmittel und Materialien für die Fertigstellung
vorbereitet werden:. Metermaß oder Bandmaß, Bleistift, Bohrmaschine/Schraubgerät, Bohrerset für Metall oder
Holz, Einsatzset zum verschrauben, Kabelschere, Schraubendreher, Schrauben und/oder Gewindeeinsätze, die zur
Befestigung für das Fenstermaterial geeignet sind.
Bei jeder Art von Metallfenstern wird vom Gebrauch von selbstschneidenden oder selbstformenden Schrauben
ABGERATEN.
H
P
6
Italian Movements
(B)
F
Blende für Klappfenster
F = [(P / 2 ) x (C/H)] x 9.8
(A)
F
C
C
F
H
P
P
(A)
H
P
F
C
C
F
(B)
H
P
horizontale Kuppeln oder Oberlichte
F
P
F = (P / 2) x 9.8
(A)
H
P
F
C
