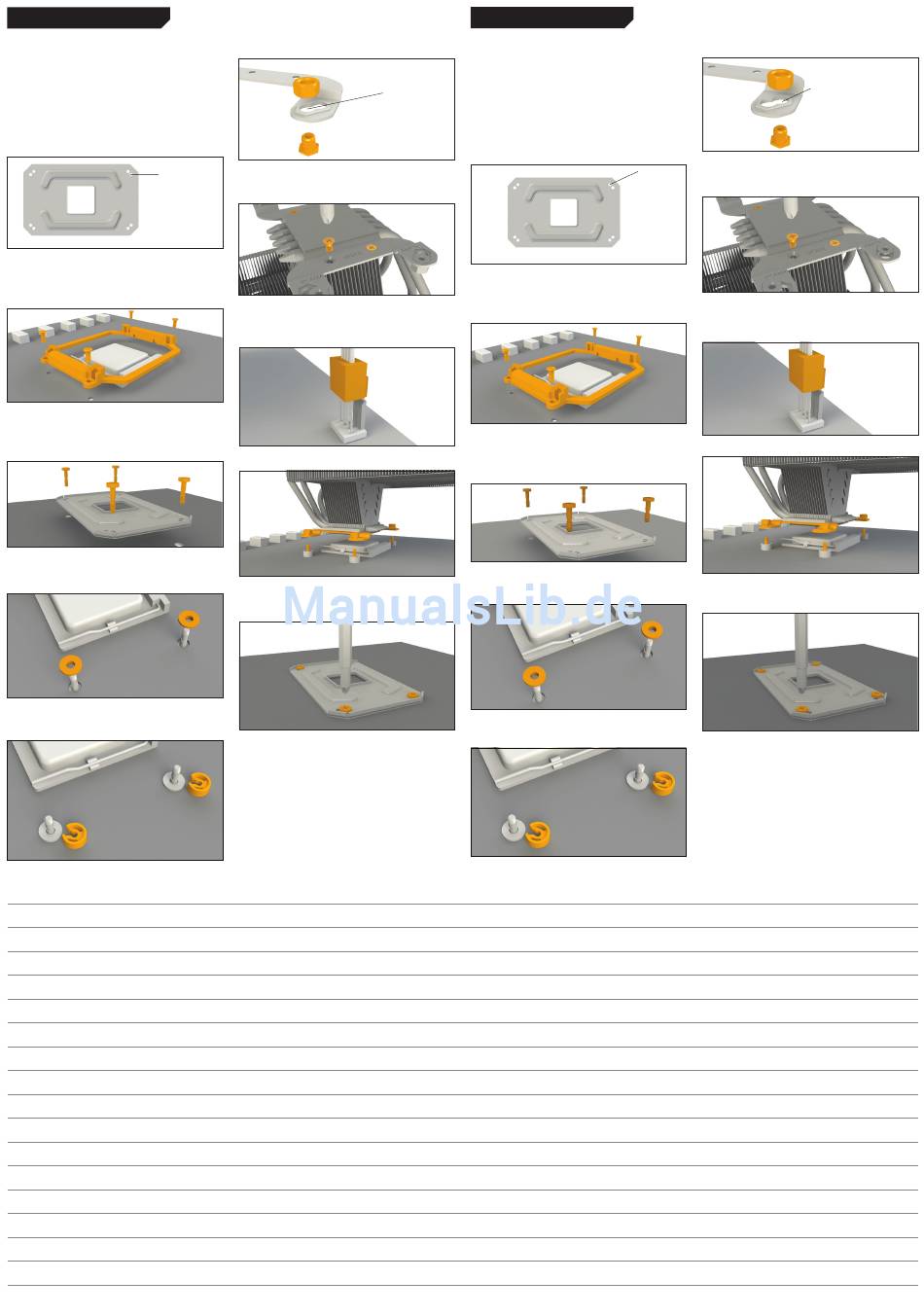

AMD AM2(+) / AM3(+) / FM1 / FM2(+)
Allgemeines
Für die Montage des Kühlers empfehlen wir die Installation
bei vormontiertem Mainboard im Gehäuse über dem
Mainboard-Ausschnitt. Das Entfernen des AMD Retention
Moduls geschieht auf eigene Gefahr.
Es werden folgende Bauteile benötigt:
1x be quiet! Shadow Rock TF 2 (1), 1x AMD Backplate (3), 2x
kurze AMD Montagebrücken (5), 4x Sechskantmutter mit
Hülse (6), 4x Sechskantmuttern (8), 4x AMD M3x15 Schrauben
(10), 4x M3x3 Schrauben (11), 4x C-Profil Distanzhalter (12), 4x
AMD Unterlegscheiben (13), 1x Sechskant-Maulschlüssel (14)
AM2(+)
AM3(+)
FM1/FM2(+)
(Bodenansicht)
Demontage des AMD Retention Moduls
Bevor Sie mit der Installation des Kühlers anfangen können,
muss das vorinstallierte AMD Retention Modul vom Mainboard
demontiert werden. Hierzu lösen Sie die vier Schrauben rund
um den Sockel.
Befestigung der Backplate
Platzieren Sie die AMD Backplate (3) vertikal auf der
Mainboard-Rückseite. Anschließend stecken Sie die AMD
M3x15 Schrauben (10) durch die auf der Rückseite der
Backplate befindlichen Bohrlöcher.
Legen Sie die AMD Unterlegscheiben (13) von oben auf die
AMD M3x15 Schrauben (10), um die Schraubenlöcher des
Mainboards schließen zu können.
Über die Mainboard-Vorderseite fixieren Sie die Backplate
indem Sie die C-Profil Distanzhalter (12) auf die Einkerbung
der AMD M3x15 Schrauben (10) drücken, bis diese einrasten.
Notizen
Aufbau der Montagebrücken
Stecken Sie die Sechskantmuttern mit Hülse (6) von unten
durch die kurzen AMD Montagebrücken (5) und schrauben Sie
diese von oben mit den Sechskantmuttern (8) zusammen.
Benutzen Sie den Sechskant-Maulschlüssel (14)
dafür..
AM2(+)
AM3(+)
FM1/FM2(+)
Installation der Montagebrücken
Bringen Sie die zwei kurzen Montagebrücken für AMD (5) mit
Hilfe der M3x3 Schrauben (11) an der Unterseite des Kühlers an.
Montage des CPU-Kühlers
Entfernen Sie zunächst die Schutzabdeckung von der Un-
terseite des Kühlers. Verbinden Sie den Lüfter mit dem CPU-
Lüfteranschluss des Mainboards.
Platzieren Sie den Kühlkörper so auf der CPU, dass
sich die AMD M3x15 Schrauben (10) von der Rückseite des
Mainboards mit den an dem Kühler befestigten kurzen AMD
Montagebrücken (5) verschrauben lassen.
AMD AM4
Allgemeines
Für die Montage des Kühlers empfehlen wir die Installation bei
vormontiertem Mainboard im Gehäuse über dem Mainboard-
Ausschnitt. Das Entfernen des AMD Retention Moduls ge-
schieht auf eigene Gefahr.
Es werden folgende Bauteile benötigt:
1x be quiet! Shadow Rock TF 2 (1), 1x AMD Backplate (3),
2x kurze AMD Montagebrücken (5), 4x Sechskantmutter
mit Hülse (6), 4x Sechskantmuttern (8), 4x AMD M3x15
Schrauben (10), 4x M3x3 Schrauben (11), 4x C-Profil Distanz-
halter (12), 4x AMD Unterlegscheiben (13), 1x Sechskant-
Maulschlüssel (14)
AM4
(Bodenansicht)
Demontage des AMD AM4 Retention Moduls
Bevor Sie mit der Installation des Kühlers anfangen können,
muss das vorinstallierte AMD AM4 Retention Modul vom
Mainboard demontiert werden. Hierzu lösen Sie die vier
Schrauben rund um den Sockel.
Befestigung der Backplate
Platzieren Sie die AMD Backplate (3) vertikal auf der
Mainboard-Rückseite. Anschließend stecken Sie die AMD
M3x15 Schrauben (10) durch die auf der Rückseite der
Backplate befindlichen Bohrlöcher.
Legen Sie die AMD Unterlegscheiben (13) von oben auf die
AMD M3x15 Schrauben (10), um die Schraubenlöcher des
Mainboards schließen zu können.
Über die Mainboard-Vorderseite fixieren Sie die Backplate
indem Sie die C-Profil Distanzhalter (12) auf die Einkerbung
der AMD M3x15 Schrauben (10) drücken, bis diese einrasten.
Aufbau der Montagebrücken
Stecken Sie die Sechskantmuttern mit Hülse (6) von unten
durch die kurzen AMD Montagebrücken (5) und schrauben Sie
diese von oben mit den Sechskantmuttern (8) zusammen.
Benutzen Sie den Sechskant-Maulschlüssel (14)
dafür..
AM4
Installation der Montagebrücken
Bringen Sie die zwei kurzen AMD Montagebrücken (5) mit Hilfe
der M3x3 Schrauben (11) an der Unterseite des Kühlers an.
Montage des CPU-Kühlers
Entfernen Sie zunächst die Schutzabdeckung von der Un-
terseite des Kühlers. Verbinden Sie den Lüfter mit dem CPU-
Lüfteranschluss des Mainboards.
Platzieren Sie den Kühlkörper so auf der CPU,
dass sich die AMD M3x15 Schrauben (10) von der Rückseite
des Mainboards mit den an dem Kühler befestigten kurzen
AMD Montagebrücken (5) verschrauben lassen.
