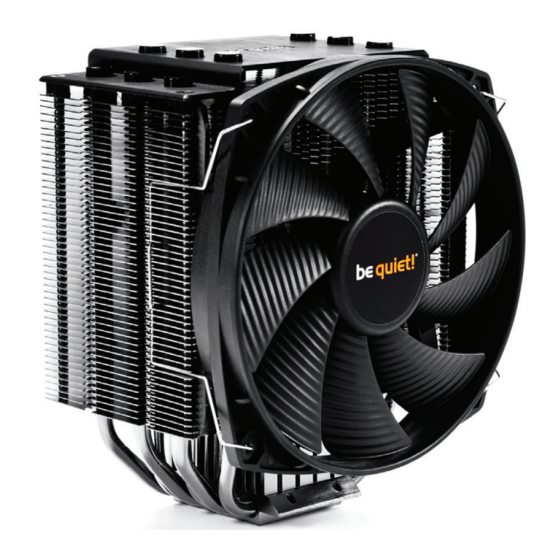

BE QUIET! DARK ROCK 3 Anleitung

Intel LGA 2011(-3) square ILM / LGA 2066
Allgemeines
Für die Montage des Kühlers empfehlen wir die Installation
außerhalb des Gehäuses.
Es werden folgende Bauteile benötigt:
1x be quiet! Dark Rock 3 CPU-Kühler (1), 2x Intel Montage-
brücken (4), 4x Distanzmuttern (7), 4x Sechskantmuttern (8),
4x M3x3 Schrauben (10), 1x Sechskant-Maulschlüssel (13), 1x
Wärmeleitpaste (14)
Schrauben Sie zuerst die Distanzmuttern (7) in die Gewinde
des Sockelrahmens. Verwenden Sie hierzu den Sechskant-
Maulschlüssel (13).
Installation der Montagebrücken
Bringen Sie die zwei Intel Montagebrücken (4) mit Hilfe der
M3x3 Schrauben (10) an der Unterseite des Kühlers an.
Montage des CPU-Kühlers
Entfernen Sie zunächst die Schutzfolie von der Unterseite
des Kühlers. Tragen Sie die Wärmeleitpaste (14) auf die CPU-
Oberfl äche auf. Der Inhalt reicht für ca. 1 – 2 Anwendungen.
Verbinden Sie den Lüfter mit dem CPU-Lüfteranschluss des
Mainboards.
Platzieren Sie den Kühlkörper auf der CPU.
Setzen Sie die Sechskant-Muttern (8) auf die Distanzmuttern
(7) und ziehen Sie diese mit Hilfe des Maulschlüssels (13)
kreuzweise handfest an.
Einleitung: Vielen Dank, dass Sie sich für ein be quiet!
Produkt entschieden haben. Diese Anleitung wird Ihnen beim
Installationsprozess behilfl ich sein. Sollten bei der Installation
Schwierigkeiten auftreten, kontaktieren Sie bitte unseren
Kundenservice unter service@bequiet.com. be quiet! kann
keinerlei Haftung für durch Kompatibilitätsprobleme bedingte
Schäden übernehmen.
Garantie:
• 3 Jahre Herstellergarantie für Endkonsumenten (nur Erst-
erwerb vom autorisierten be quiet! Händler), ab Datum des
Kaufbelegs
• Eine Garantieabwicklung ist nur in Verbindung mit einer
beigefügten Kopie des Kaufbeleges eines autorisierten
be quiet! Händlers möglich
• Manipulationen und bauliche Veränderungen jeglicher
Art, sowie Beschädigungen durch äußere mechanische
Einwirkungen führen zum totalen Garantieverlust
• Es gelten unsere allgemeinen Garantiebestimmungen, die
Sie unter www.bequiet.com im Internet abrufen können
Listan GmbH & Co. KG . Biedenkamp 3a . 21509 Glinde .
Deutschland
Für weitere Unterstützung erreichen Sie uns via E-Mail:
service@bequiet.com
LIEFERUMFANG
Bezeichnung
be quiet! Dark Rock 3
CPU-Kühler
2
Intel Backplate
3
AMD Backplate
4
Intel Montagebrücken
5
Lange AMD Montagebrücken
6
Sechskantmutter mit Hülse
7
Distanzmuttern
Intel LGA 775 / 1366 / 1150 / 1151 / 1155 / 1156
Allgemeines
Für die Montage des Kühlers empfehlen wir die Installation bei
vormontiertem Mainboard im Gehäuse über dem Mainboard-
Ausschnitt.
Es werden folgende Bauteile benötigt:
1x be quiet! Dark Rock 3 CPU-Kühler (1), 1x Intel Backplate (2),
2x Intel Montagebrücken (4), 4x Sechskantmutter mit Hülse (6),
4x Sechskantmuttern (8), 4x M3x16 Schrauben (9), 4x M3x3
Schrauben (10), 4x C-Profi l Distanzhalter (11), 1x Sechskant-
Maulschlüssel (13), 1x Wärmeleitpaste (14)
1366
1150, 1151,
1155, 1156
775
(Bodenansicht)
Befestigung der Backplate
Platzieren Sie die Intel Backplate (2) auf der Mainboard-
Rückseite. Anschließend stecken Sie die M3x16 Schrauben
(9) durch die auf der Rückseite der Backplate befi ndlichen
Bohrlöcher.
Über die Mainboard-Vorderseite fi xieren Sie die Backplate
indem Sie die C-Profi l Distanzhalter (11) auf die Einkerbung
der M3x16 Schrauben (9) drücken, bis diese einrasten.
Zusammenbau der Montagebrücken
Stecken Sie die Sechskantmutter mit Hülse (6) von unten
durch die Intel-Montagebrücke (4) und verschrauben Sie
diese von oben mit der Sechskantmutter (8). Verwenden Sie
hierzu den Sechskant-Maulschlüssel (13).
775
1150, 1151,
1155, 1156
1366
!
Wir empfehlen den Kühler für den Transport auszubauen.
Anzahl Bezeichnung
8
Sechskant-Muttern
1
9
1
M3x16 Schrauben
10
M3x3 Schrauben
1
11
C-Profi l Distanzhalter
2
12
AMD Unterlegscheiben
2
13
Sechskant-Maulschlüssel
4
14
Wärmeleitpaste
4
Installation der Montagebrücken
Bringen Sie die zwei Intel Montagebrücken (4) mit Hilfe der
M3x3 Schrauben (10) an der Unterseite des Kühlers an.
Montage des CPU-Kühlers
Entfernen Sie zunächst die Schutzfolie von der Unterseite
des Kühlers. Tragen Sie die Wärmeleitpaste (14) auf die
CPU-Oberfl äche auf. Der Inhalt reicht für ca. 1 – 2
Anwendungen.
Verbinden Sie den Lüfter mit dem CPU-Lüfteranschluss des
Mainboards.
Platzieren Sie den Kühler so, dass sich die M3x16
Schrauben (9)
von der Rückseite des Mainboards mit den an dem Kühler
befestigten Sechskantmuttern mit Hülse (6) verschrauben
lassen.
August 2017
Anzahl
4
4
4
4
4
1
1
