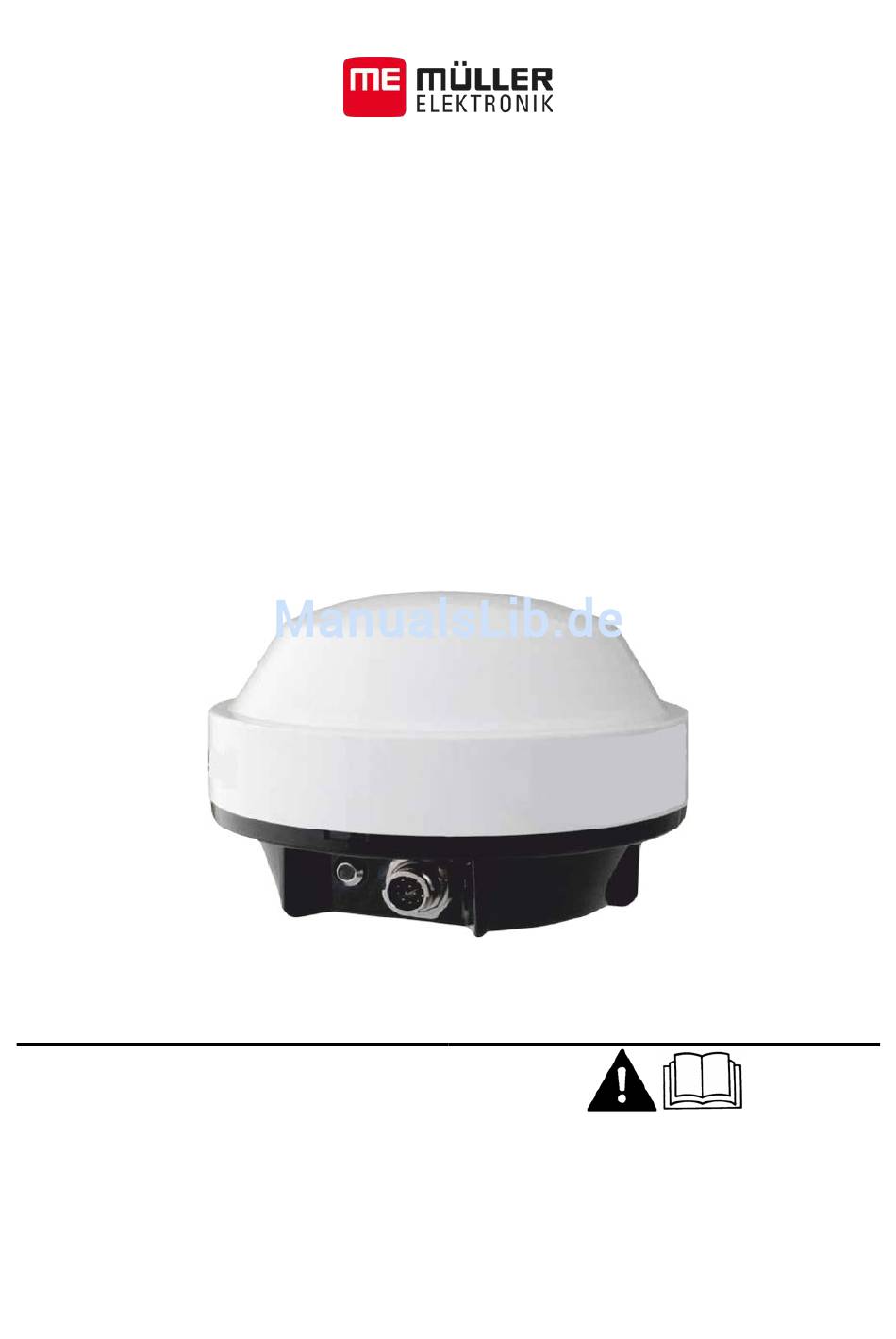

- Seite 1 Anbau- und Bedienungsanleitung DGPS-Empfänger A101 Stand: V3.20150602 3030246900-02 Lesen und beachten Sie diese Bedienungsanleitung. Bewahren Sie diese Bedienungsanleitung für die Verwendung in der Zukunft auf.
- Seite 2 Impressum Dokument Anbau- und Bedienungsanleitung Produkt: DGPS-Empfänger A101 Dokumentnummer: 3030246900-02 Originalsprache: Deutsch Copyright © Müller-Elektronik GmbH & Co.KG Franz-Kleine-Straße 18 33154 Salzkotten Deutschland Tel: ++49 (0) 5258 / 9834 - 0 Telefax: ++49 (0) 5258 / 9834 - 90 E-Mail: info@mueller-elektronik.de...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Zu Ihrer Sicherheit Grundlegende Sicherheitshinweise Bestimmungsgemäße Verwendung Aufbau und Bedeutung von Warnhinweisen Entsorgung Produktbeschreibung Über den GPS-Empfänger Bedeutung der LED-Leuchte Montage und Konfiguration GPS-Empfänger montieren GPS-Empfänger an ein Terminal anschließen GPS-Empfänger konfigurieren Technische Daten Zubehörliste V3.20150602... -
Seite 4: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Grundlegende Sicherheitshinweise Zu Ihrer Sicherheit Grundlegende Sicherheitshinweise Lesen Sie sorgfältig die folgenden Sicherheitshinweise, bevor Sie das Produkt zum ersten Mal bedienen. ▪ Führen Sie keine unzulässigen Veränderungen an dem Produkt durch. Unzulässige Veränderungen oder unzulässiger Gebrauch können Ihre Sicherheit beeinträchtigen und die Lebensdauer oder Funktion des Produktes beeinflussen. -
Seite 5: Entsorgung
Zu Ihrer Sicherheit Entsorgung VORSICHT Dieses Signalwort kennzeichnet Gefährdungen mit geringem Risiko, die leichte oder mittlere Körperverletzungen oder Sachschäden zur Folge haben können, wenn sie nicht vermieden werden. HINWEIS Dieses Signalwort kennzeichnet Handlungen, die bei fehlerhafter Ausführung zu Störungen im Betrieb führen können. Bei diesen Handlungen müssen Sie präzise und vorsichtig sein, um optimale Arbeitsergebnisse zu erreichen. -
Seite 6: Produktbeschreibung

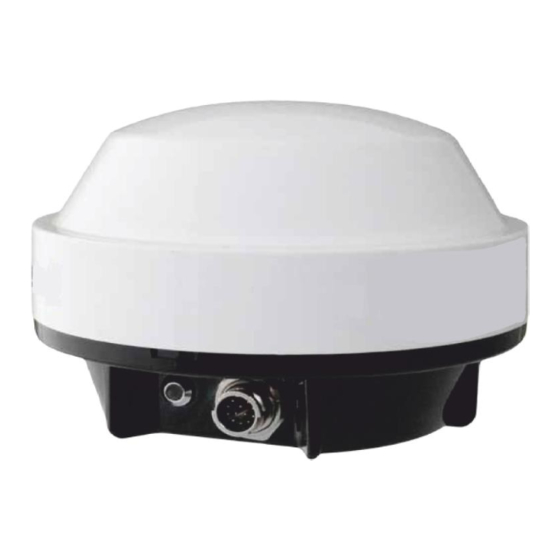

Produktbeschreibung Über den GPS-Empfänger Produktbeschreibung Über den GPS-Empfänger Der DGPS-Empfänger dient zur Ermittlung der genauen Position eines Fahrzeuges während der Feldarbeiten. GPS-Empfänger A101 Verbindungskabel Es kann unterschiedliche Kabel geben. Metallplatte Klebeplatte Magnetfuß Bedeutung der LED-Leuchte Der DGPS-Empfänger besitzt eine Status-LED, die die Qualität der Verbindung anzeigt: ▪... -
Seite 7: Montage Und Konfiguration
Montage und Konfiguration GPS-Empfänger montieren Montagezubehör Klebeplatte Metallplatte Magnetfuß DGPS-Empfänger A101 DGPS-Empfänger auf dem Dach eines Traktors VORSICHT Quetschgefahr durch einen sehr starken Magneten Der Magnetfuß des GPS-Empfängers ist sehr stark. ◦ Legen Sie Ihre Finger niemals zwischen den Magnetfuß des GPS-Empfängers und eine Fläche aus Metall. -
Seite 8: Gps-Empfänger An Ein Terminal Anschließen
Montage und Konfiguration GPS-Empfänger an ein Terminal anschließen HINWEIS GPS-Empfänger benötigt freie Sicht zum Himmel. ◦ Montieren Sie den GPS-Empfänger auf dem Dach der Fahrzeugkabine. ◦ Vermeiden Sie Abschattungen des GPS-Empfängers. Vorgehensweise 1. Finden Sie auf dem Dach des Fahrzeuges eine passende Stelle: möglichst weit vorne und am Besten in der Mitte des Fahrzeuges. - Seite 9 Montage und Konfiguration GPS-Empfänger konfigurieren Um zu erfahren welche Parameter Sie konfigurieren müssen und wie, lesen Sie die Bedienungsanleitung des Terminals und der Anwendungen, die den DGPS- Empfänger nutzen. V3.20150602...
-
Seite 10: Technische Daten
Technische Daten Technische Daten Eigenschaften Betriebsspannung 7 - 36V DC Stromaufnahme 249mA bei 12V DC Leistungsaufnahme < 3W bei 12 V DC GPS-Standard NMEA 0183 Konfiguration Frequenzen 5 Hz (GPGGA, GPVTG) 1 Hz (GPGSA, GPZDA) Übertragungsrate 19200 Baud Datenbits Parität nein Stoppbits Flusssteuerung... -
Seite 11: Zubehörliste
DGPS-Empfänger A101 für WAAS und EGNOS Anschlusskabel an den Lenkjobrechner GPS-Empfänger ohne Anschlusskabel Artikelnummer Artikelbezeichnung 3130246900 DGPS-Empfänger A101 für WAAS und EGNOS 3130246905 DGPS-Empfänger A101 ohne Kabel für den Lenkjobrechner Anschlusskabel Artikelnummer Artikelbezeichnung 31302462 Anschlusskabel zum Terminal: 6m 31302468 Anschlusskabel zum Terminal: 12m...
