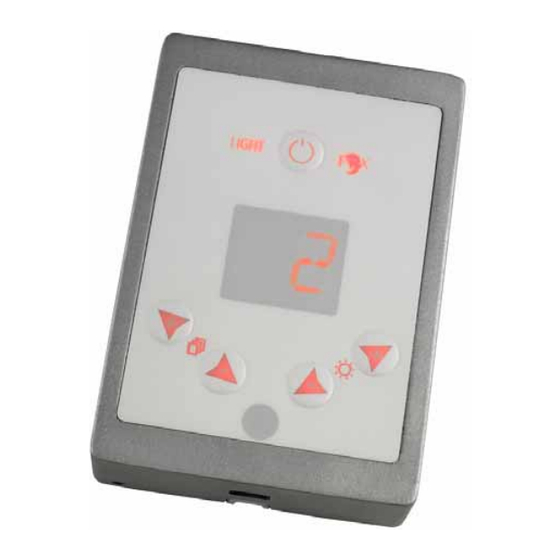

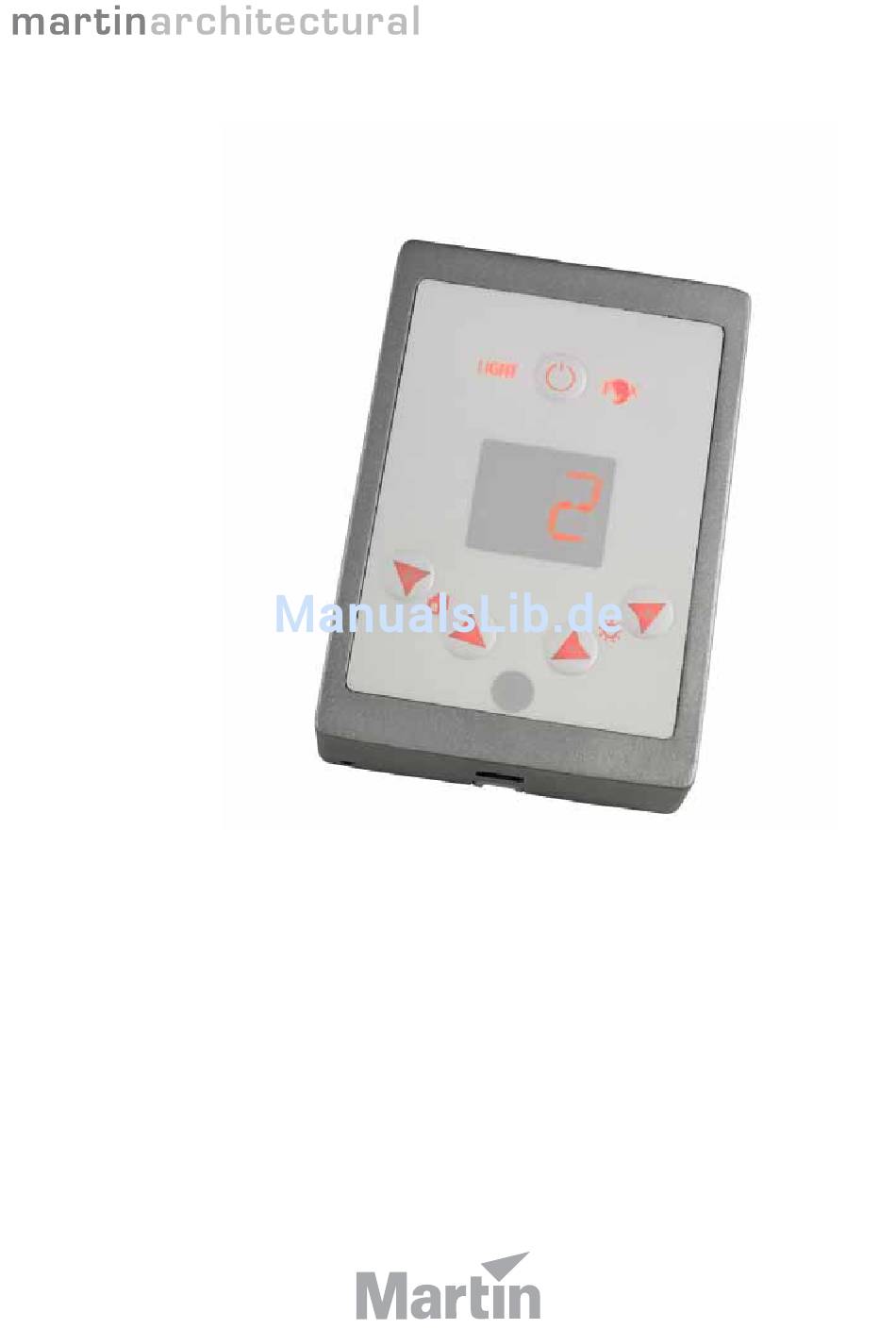

- Seite 1 Light Fox Bedienungsanleitung...
-
Seite 2: Abmessungen
Gebrauch oder Nichtgebrauch des Gerätes oder aufgrund der in dieser Anleitung enthaltenen Informationen entstehen, haftbar gemacht werden. Das Martin-Logo, der Name Martin und alle anderen Markennamen in diesem Dokument, die sich auf Dienstleistungen oder Produkte der Firma Martin Profes- sional A/S oder verbundener Firmen und Tochtergesellschaften beziehen, sind Eigentum oder Lizenzen von Martin Professional A/S oder verbundener Fir- men und Tochtergesellschaften. -
Seite 3: Inhaltsverzeichnis
Bedienung ..........10 Über die Programme des Light Fox ....... 10 Verschiedene Szenen in verschiedenen Gruppen aufrufen . - Seite 4 Notizen Light Fox Bedienungsanleitung...
-
Seite 5: Sicherheitshinweise
- RGB (rot + grün + blau) Scheinwerfern - RGBW (rot + grün + blau + weiß) Scheinwerfern - WRGB (weiß + rot + grün + blau) Scheinwerfer wie der Martin Cyclo™ mit 4 Röhren. Weiß wird bei diesen Geräten über den ersten Kanal gesteuert. -
Seite 6: Installation
A u f b a u d e r D a t e n l i n i e Bild 2: Sicherungsschrauben Der Light Fox wird über eine DMX Datenlinie mit der Montageplatte den Scheinwerfern verbunden. Bild 5 auf Seite 8 zeigt das Schema der Datenlinie. -
Seite 7: Anschlussbelegung
• Die Datenleitung darf höchstens 500 m lang sein. Dann müssen Sie einen Aufholverstärker verwenden. • Sie müssen einen opto-isolierten Splitter wie den Martin RS-485 Opto-Splitter (Artikelnr. 90758060) verwenden, wenn Sie: - Die Datenlinie in mehrere Linien, die jeweils bis zu 32 Geräte enthalten dürfen, aufgeteilt werden soll (der Martin Opto-Splitter ermöglicht die Aufteilung in 4... -
Seite 8: Verwenden Mehrerer Light Fox In Einer Installation
Eine Installation kann mit zusätzlichen Light Fox von mehreren Stellen aus gesteuert werden. Die zusätzlichen Light Fox werden an dem ersten Light Fox angeschlossen. Jeder Light Fox kann zur Steuerung der Installation verwendet werden. Der Light Fox, der bedient wird, wird zum Master und überschreibt die Steuerbefehle der anderen Light Fox der Installation. -
Seite 9: Einrichten Von Gruppen
In einer Installation können Sie bis zu 4 Light Fox verwenden. Die Light Fox werden über die Datenleitung mit Strom versorgt. Es ist egal, welchen der RJ45 Anschlüsse am Light Fox Sie für den Anschluss einer weiteren Steuerung verwenden. E i n r i c h t e n v o n G r u p p e n Ab Werk steuert der Light Fox 4 Gruppen mit RGB- und 4 Gruppen mit WRGB-Geräten... -
Seite 10: Steuerung Der Leuchten
G r u n d e i n s t e l l u n g e n Der Light Fox wird mit verschiedenen Grundprogrammierungen geliefert. Sie können für viele Situationen verwendet werden. Die Programme können mit der Software „Design Fox“... - Seite 11 Die Programme 1 - 14 enthalten eine Szene und sind statisch (siehe Table 2) Szene Farbe Szene Farbe Warmweiß Blau Neutralweiß Hellgrün Kaltweiß Grün Hellblau Gelb Hellpurpur Pfirsich Lila Lachsrosa Lavendel Hellrot Table 2: Statische Programme in Firmware v. 1.0 Die Programme 15 - 20 sind dynamisch und bestehen aus zwei oder mehr Szenen, die in einer Endlosschleife aufgerufen werden (siehe Table 3).
-
Seite 12: Verschiedene Szenen In Verschiedenen Gruppen Aufrufen
Ü b e r s c h r e i b e n w ä h r e n d S t a n d a l o n e - P r o g r a m m e n Alle Martin-Leuchten, die gerade ein Standalone-Programm aufrufen, stoppen ihr Programm und reagieren auf Befehle des Light Fox, sobald sie Befehle empfangen. Die Signale vom Light Fox haben immer Priorität über Standalone-Programme. -
Seite 13: Programmieren Mit Design Fox
Sie die Datei in den Ordner Design Fox. 2. Verbinden Sie den Light Fox mit einer USB - Mini-USB-Leitung mit dem Windows XP- 3. Windows XP erkennt ein neues USB-Gerät und fragt nach dem passenden Treiber. - Seite 14 öffnet sich. Die acht Palettenfelder (Pfeil) entsprechen den acht verfügbaren Leuchtengruppen. Die Gruppen A - D stehen in der oberen Zeile (A ist links oben), die Gruppen E - H stehen in der unteren Zeile. Bild 8: Definieren der Palettenfarben Light Fox Bedienungsanleitung...
-
Seite 15: Ändern Einer Stimmung
12 auf Seite 17). Erstellen von Programmen Ein Programm des Light Fox ist eine Sequenz aus bis zu 10 Stimmungen, die aufsteigend und in einer Endlosschleife aufgerufen werden. Jedes Programm verfügt über eine Überblend- (Fade-) Zeit, das ist die Zeit, in der eine Stimmung in die nächste Stimmung... - Seite 16 3. Mit Save to file... speichern Sie das Programm auf dem PC oder einem Datenträger im Format des Light Fox (.lfx). Wenn ein Light Fox an den PC angeschlossen ist, können Sie das Programm mit Save to Light Fox vom Design Fox in den Speicher des Light Fox laden.
- Seite 17 1. Klicken Sie Load from file..., wählen Sie die gewünschte .lfx-Datei und öffnen Sie die Datei durch Doppelklick oder Open. 2. Sie können das Programm nun wie oben beschrieben ändern und in einen Light Fox übertragen oder als Datei speichern.
-
Seite 18: Wartung
A k t u a l i s i e r e n d e r F i r m w a r e Diese Anleitung beschreibt die Firmware 1.0 des Light Fox. Wenn eine neue Firmware zum Download bereit steht, finden Sie Hinweise zu geänderten oder neuen Funktionen in den Veröffentlichungsnotizen der neuen Firmware. -
Seite 19: Spezifikation
Spezifikation A b m e s s u n g , G e w i c h t Länge................................70 mm Breite ................................ 100 mm Höhe ................................30 mm Gewicht................................. 190 g B e d i e n o b e r f l ä c h e Hinterleuchtete Oberfläche mit Drucktasten und 2-stelliger LED-Anzeige Ein/Aus-Taste Szene Auf/Ab... - Seite 20 IR-Fernsteuerung ....................... Verfügbar ab Frühjahr 2008 B e s t e l l i n f o r m a t i o n Light Fox™ Steuerung ........................P/N 90734540 Die technischen Daten können ohne Ankündigung geändert werden. Entsorgung dieses Produkts Martin -Produkte werden in Übereinstimmung mit der Richtlinie 2002/96/EC des...
- Seite 21 Notizen...
- Seite 22 Notizen...
- Seite 24 • Olof Palmes Allé 18 • 8200 Aarhus N • Dänemark Tel: +45 8740 0000 • Fax +45 8740 0010...
