- Seite 1 MC-1 Bedienungsanleitung...
- Seite 2 © 1999 Martin Professional GmbH Alle Rechte vorbehalten. Kein Teil dieser Anleitung darf, egal auf welche Weise, ohne Genehmigung der Martin Professional GmbH, Deutschland, vervielfältigt werden. Technische Änderungen vorbehalten. Rev. 990606 MG...

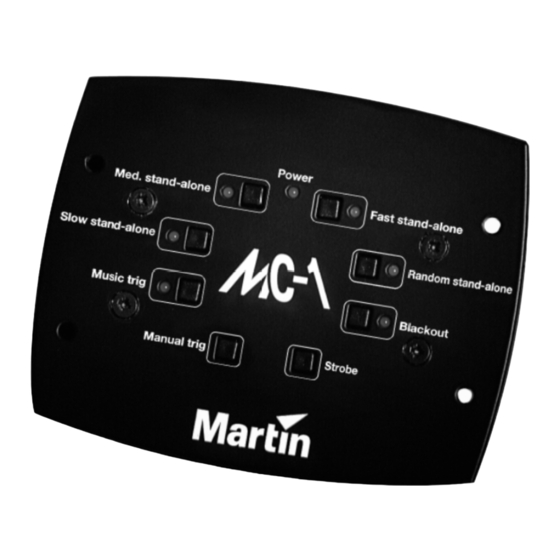

- Seite 3 MC-1 Bedienungsanleitung Einführung Vielen Dank für die Wahl des DMX- Controllers MC-1. Der MC-1 ist eine Steuerung für alle Geräte von Martin, die über den 1-Kanal DMX- Modus verfügen. Obwohl er für die Produkte Martin Acrobat, MX, CX und zukünftige Produkte entwickelt wurde, kann er auch die Geräte Martin Destroyer, Punisher und SynchroZap steuern.
- Seite 4 Ihr Martin- Händler kann Ihnen diese Datenleitungen in den verschiedensten Längen liefern. Die Belegung des XLR- Datenausganges des MC-1 entspricht der DMX- Norm. Pin 1 ist die Masse, Pin 2 Signal – (cold), Pin 3 Signal + (hot). Aufbau der seriellen Datenkette 1.
-
Seite 5: Betrieb
XLR- Stecker, dessen Pins 2 und 3 mit einem 120Ω Ω Ω Ω /0,25W- Widerstand verbunden sind. Dipschaltereinstellung am Gerät Der MC-1 sendet die Steuersignale auf DMX- Kanal 1. Damit die angeschlossenen Geräte auf die gesendeten Steuersignale reagieren, muß jedes Gerät auf den 1- Kanal DMX- Modus und die Startadresse 1 gesetzt werden. - Seite 6 Lichteffekt gespeicherter zufälliger Programme mit verschiedenen Geschwin- digkeiten. Die Triggerung erfolgt über die in den Geräten eingebauten Mikrophone. Die Auswahl der Funktion „Music trigger“ bewirkt, daß die Lichteffekte vom MC-1 getriggert werden. Der MC-1 sendet die Steuerbefehle, bis eine andere Funktion ausgewählt wird.
-
Seite 7: Fehlerbehebung
Netzkabel eingesteckt ist. Gerätesicherung defekt Trennen Sie das Gerät für einige Minuten vom Netz, um die Sicherung zurückzusetzen. Wenden Sie sich an den Martin- Service, falls das Problem weiter besteht. Geräte reagieren nicht auf Schlechte Überprüfen Sie die den Controller Datenverbindung Datenleitungen und –... -
Seite 8: Technische Daten
3-polige XLR-Einbaubuchse • Belegung pin 1 Masse, pin 2 -, pin 3 + • Steuerprotokoll DMX-512 • Anzahl DMX- Kanäle Stromversorgung • Netzeingang 3-poliger IEC Einbaustecker • Stromverbrauch / aufgenommene Leistung siehe Typenschild Zubehör • 19“ Montageadapter für MC-1, 3 HE...
