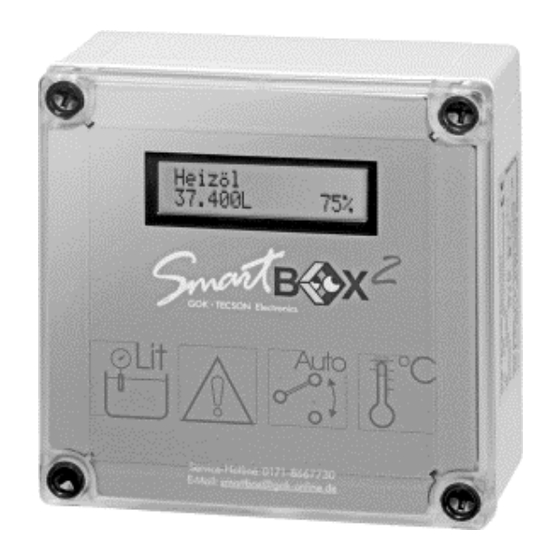

SelfClimat SmartBox 2 Bedienungsanleitung

Vorschau ausblenden

Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

SmartBox

1 / SmartBox

Elektronischer Inhaltsanzeiger - optional mit Zusatzfunktionen

SmartBox

INHALTSVERZEICHNIS

ZU DIESER ANLEITUNG ......................................................................................................................... 1

ALLGEMEINES ........................................................................................................................................ 2

BESTIMMUNGSGEMÄSSE VERWENDUNG .......................................................................................... 2

MONTAGE ............................................................................................................................................... 3

ELEKTRISCHE INSTALLATION .............................................................................................................. 3

INBETRIEBNAHME ................................................................................................................................. 4

PROGRAMMIERUNG .............................................................................................................................. 6

PROGRAMMIERBEISPIELE .................................................................................................................... 9

SONDEREINSTELLUNGEN .................................................................................................................. 11

BEDIENUNG .......................................................................................................................................... 13

FEHLERBEHEBUNG ............................................................................................................................. 13

FUNKTIONSPRÜFUNG ......................................................................................................................... 14

INSTANDSETZUNG .............................................................................................................................. 14

ENTSORGEN ........................................................................................................................................ 14

TECHNISCHE DATEN ........................................................................................................................... 15

LISTE DER ZUBEHÖRTEILE ................................................................................................................. 16

ZU DIESER ANLEITUNG

 Diese Anleitung ist ein Teil des Produktes.

 Während der gesamten Benutzung aufbewahren.

 Für den bestimmungsgemäßen Betrieb und zur Einhaltung der Gewährleistung

ist diese Anleitung zu beachten und dem Betreiber auszuhändigen.

 Beachten Sie zusätzlich zu dieser Anleitung die nationalen Vorschriften,

Gesetze und Installationsrichtlinien.

Originalanleitung / Artikel-Nr. 28 100 51 e

Montage- und Bedienungsanleitung

2 / SmartBox

SmartBox

Ausgabe 02.2014 / Ersatz für Ausgabe 03.2012

Inhaltsverzeichnis

Inhaltszusammenfassung für SelfClimat SmartBox 2

Seite 1: Inhaltsverzeichnis
Montage- und Bedienungsanleitung ® ® ® SmartBox 1 / SmartBox 2 / SmartBox Elektronischer Inhaltsanzeiger - optional mit Zusatzfunktionen ® ® ® SmartBox SmartBox SmartBox INHALTSVERZEICHNIS ZU DIESER ANLEITUNG ......................... 1 ALLGEMEINES ............................2 BESTIMMUNGSGEMÄSSE VERWENDUNG ..................2 MONTAGE ............................... 3 ELEKTRISCHE INSTALLATION ......................
Seite 2: Smartbox
® ® ® SmartBox 1 / SmartBox 2 / SmartBox ALLGEMEINES ® Die elektronischen Tankmanagement-Systeme SmartBox 1, 2 und 3 sind zur Überwachung von Tankinhalten in drucklos betriebenen Tanks einsetzbar. Neben der Erfassung von Tankinhalten können über Erweiterungen verschiedene Funktionen wie z.
Seite 3: Montage
® ® ® SmartBox 1 / SmartBox 2 / SmartBox MONTAGE Vor der Montage ist das Produkt auf Transportschäden und Vollständigkeit zu prüfen. Die MONTAGE, INBETRIEBNAHME und WARTUNG ist von einem Fachbetrieb nach Wasserrecht vorzunehmen. Voraussetzung für ein einwandfreies Funktionieren der Anlage ist eine fachgerechte Installation unter Beachtung der für Planung, Bau und Betrieb der Gesamtanlage gültigen technischen Regeln.
Seite 4: Inbetriebnahme
® ® ® SmartBox 1 / SmartBox 2 / SmartBox INBETRIEBNAHME Bedienelemente und Display Die Geräteeinstellung erfolgt einmalig bei der Inbetriebnahme. Nach der Inbetriebnahme arbeitet das Anzeigegerät im Anzeigemodus mit geschlossenem Gehäusedeckel. Die Anzeige erfolgt ab Gerätestand V4.xx in einem 2-zeiligen LCD-Display mit 2 x 16 Zeichen. Das Display hat eine grüne Hintergrundbeleuchtung, für beste Ablesbarkeit bei allen Lichtverhältnissen.
Seite 5 ® ® ® SmartBox 1 / SmartBox 2 / SmartBox ® Öltank - Schaltungsbeispiel SmartBox Regenwasserspeicher - Schaltungsbeispiel SmartBox® 2 Artikel-Nr. 28 100 51 e 5 / 16...
Seite 6: Programmierung
® ® ® SmartBox 1 / SmartBox 2 / SmartBox PROGRAMMIERUNG Menü-Schritt Eingabefunktion Eingabewert 0.Exit Mit [Enter] zurück zum Anzeigemodus. 1.Messsonde Sondenmessbereich wählen (siehe Typschild der Pegelsonde) - vorgegebener Standard ist 250 mbar Messbereich maximale Tankhöhe bei Heizöl Wasser 100mbar 1,20 m 1,00 m 150mbar...
Seite 7 ® ® ® SmartBox 1 / SmartBox 2 / SmartBox Eingabefunktion Menü-Schritt Eingabewert 3.Tankform Auswahl der Tankform mit [Enter] Linear Standard-Voreinstellung linearer Tank; rechteckiger Tank; stehender Zylinder; kellergeschweißter Stahltank zylindrischer Tank bis 50 m³ (siehe auch alternativ Zyl. > Zylinder liegend 50.000 L) liegender Zylinder;...
Seite 8 ® ® ® SmartBox 1 / SmartBox 2 / SmartBox Menü-Schritt Eingabefunktion Eingabewert 4.Tank- Tankvolumen mit [+] / [-] einstellen (100 %). volumen Voreinstellung ist 0 L. Der Wert ist einzustellen. Falls Peiltabelle vorhanden, bitte den größten Wert entnehmen. Bei einem 100 m³ zyl. Erdtank ___________L kann das z.
Seite 9: Programmierbeispiele
® ® ® SmartBox 1 / SmartBox 2 / SmartBox Nach Eingabe bzw. Auswahl der Menü-Schritte 1 bis 7 ist die Programmierung beendet. Das Anzeigegerät geht mit Bestätigung von Menü-Schritt „8.Exit“ automatisch in den Anzeigemodus und im Display erscheint der aktuelle Tankinhalt. Sonderfunktionen stehen unter SONDEREINSTELLUNGEN, Menü-Schritt 9 bis 24.
Seite 10 ® ® ® SmartBox 1 / SmartBox 2 / SmartBox Beispiel 3: Erdtank zylindrisch liegend, für 100600 Liter Diesel, Literanzeige Innenhöhe 288,6 cm (Füllstand 54 cm) ® SmartBox 3 mit Pegelsonde Standard 0 bis 250 mbar Grenzwertmeldung am Anzeigegerät bei Mindestbestand < 25 % Summer - EIN bei <...
Seite 11: Sondereinstellungen
® ® ® SmartBox 1 / SmartBox 2 / SmartBox SONDEREINSTELLUNGEN Menü-Schritt Einstellung Beschreibung / Einstellung 9.Nullpkt. Einstellung von: Sonde  Sondennullpunkt elektrisch  Position / Bodenabstand  Totbestand, der nicht angezeigt werden soll zurück Menü verlassen Kalibr. Offset Neueinmessung Sondennullpunkt (elektrisch). Vorher Pegelsonde aus dem Betriebsmedium ziehen.
Seite 12 Wert bei 4 mA sein. Toleranzbereich 3,7…4,3 mA. 23.Test Relais 1=Aus/Ein Testfunktion zur Prüfung der Relais- Relais  Relais 2=Aus/Ein Schaltfunktionen SmartBox 2 und 3 24.Reset Rücksetzen der Gerätesoftware: zurück Verlassen dieser Funktion ohne Ausführung. Neustart Initialisierung. Die Gerätesoftware startet neu, unter Beibehaltung aller Geräteeinstellungen.
Seite 13: Bedienung
® ® ® SmartBox 1 / SmartBox 2 / SmartBox BEDIENUNG Im laufenden Betrieb ist keine Bedienung des Produktes erforderlich. FEHLERBEHEBUNG Fehlercode Bedeutung Error E1 Eingestellter Wert ist ungültig. Error E2 Messwert zu klein (< 3,5 mA  Pegelsonde defekt). Error E3 Messwert zu groß...
Seite 14: Funktionsprüfung
® ® ® SmartBox 1 / SmartBox 2 / SmartBox FUNKTIONSPRÜFUNG Wir empfehlen einmal jährlich im Rahmen einer Wartung die angezeigten Literwerte auf Stimmigkeit zu prüfen. Für eine einfache Prüfung kann die Pegelsonde am Sondenkabel hochgezogen werden, so dass die Pegelsonde über dem Flüssigkeitsspiegel des Betriebsmediums hängt. Prüfung des Signals der Pegelsonde mittels Menü-Schritt „22.Test Strom“: Bei 0 cm Füllstand ...
Seite 15: Technische Daten
® ® ® SmartBox 1 / SmartBox 2 / SmartBox TECHNISCHE DATEN Anzeigegerät Versorgungsspannung 230 V AC 50 Hz Leistungsaufnahme max. 2 VA Messeingang 4 bis 20 mA; U = 20 V ® Relaisausgang nur SmartBox 2 und 3 Schaltspannung max.
Seite 16: Liste Der Zubehörteile
® ® ® SmartBox 1 / SmartBox 2 / SmartBox LISTE DER ZUBEHÖRTEILE Produktbezeichnung Verwendungshinweis Bestell-Nr. Daten-Transfermodul nachrüstbares Modul als Schnittstelle zur 28 851 00 analog 0 bis 5 Volt Datenübertragung z. B. für Gebäudeleitsysteme DTM-1 Daten-Transfermodul nachrüstbares Modul als Schnittstelle zur 28 853 00 analog 4 bis 20 mA Datenübertragung z.
