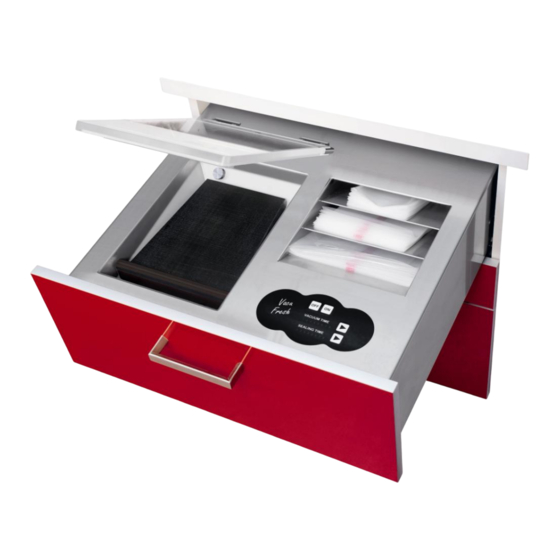

Komet VacuFresh Montageanleitung

Vorschau ausblenden Andere Handbücher für VacuFresh:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Montageanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Komet VacuFresh

Inhaltszusammenfassung für Komet VacuFresh

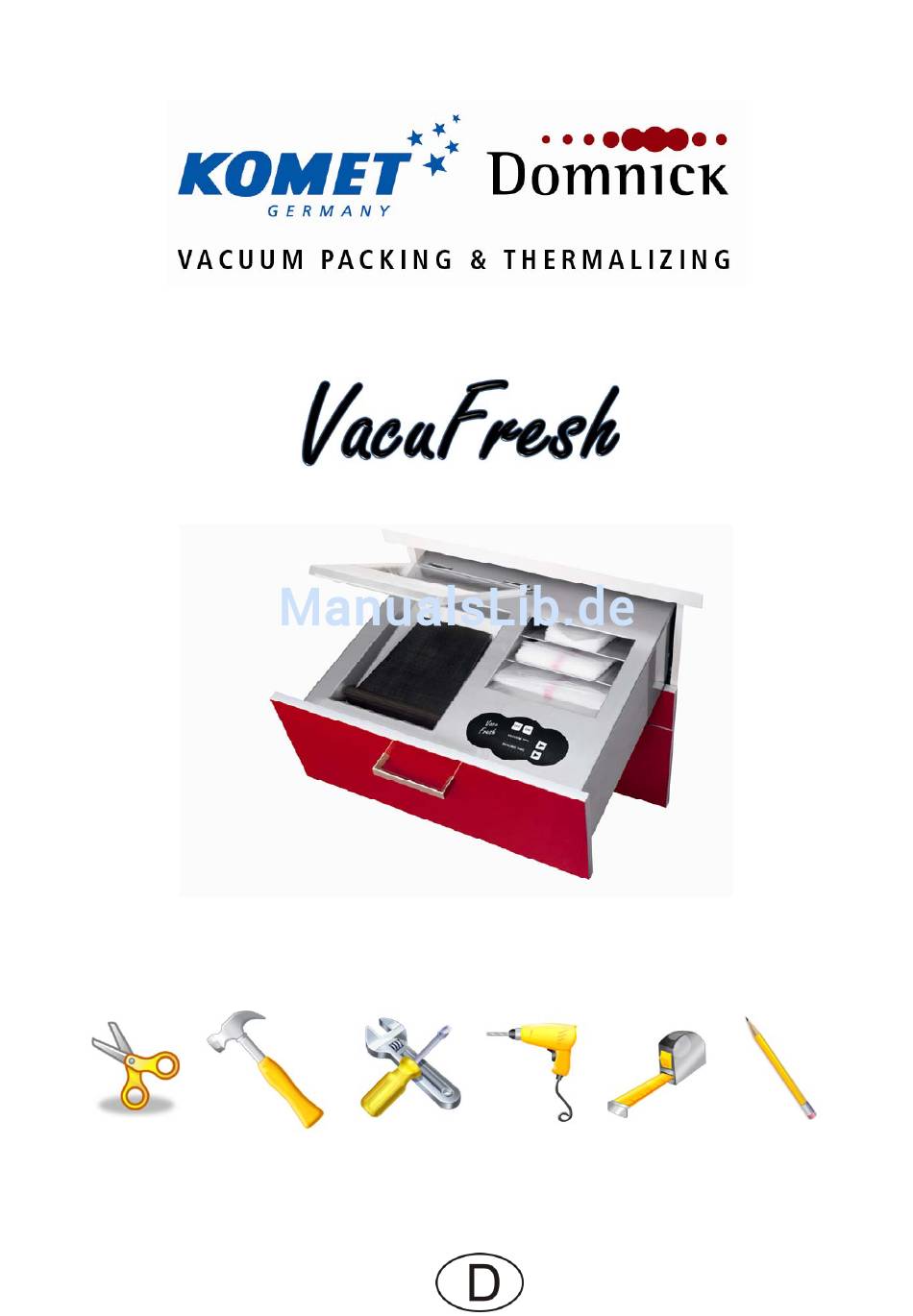

  • Seite 1 Montageanleitung...
  • Seite 2 Herzlichen Glückwunsch! Sie haben eine gute Wahl getroffen. Die Firma KOMET Maschinenfabrik GmbH bedankt sich für das entgegengebrachte Vertrauen. KOMET Maschinenfabrik GmbH Am Filswehr 1 D-73207 Plochingen Deutschland Tel.: +49 (0)7153 / 83 25 – 0 Fax.: +49 (0)7153 / 83 25 – 26 Für Ersatzteil-Bestellungen - Fax: +49 (0)7153 / 83 25 –...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 19 07 004 - 01.08.2013 Inhaltsverzeichnis   Inhaltsverzeichnis ....................1   Sicherheitshinweise ....................2     Hinweise zur Montage ....................3     3.1  Montagezubehör (im Lieferumfang enthalten) ..............4  3.2  Benötigtes Werkzeug und Hilfsmittel ................5  Montage ........................6  ...

  • Seite 4: Sicherheitshinweise

    Beachtung der Montage- und Betriebsanleitung.  Verwenden Sie nur Original-Ersatzteile, Original-Zubehör und Original-Befestigungsmaterial der Fa. Komet.  Bewahren Sie die Bedienungsanleitung und die Montageanleitung auf.  Geben Sie das Gerät nur mit der Bedienungsanleitung und der Montageanleitung an Dritte weiter.

  • Seite 5: Hinweise Zur Montage

     Achten Sie darauf, dass Sie das mit Öl gefüllte Gerät stets waagerecht halten. Wichtig!  Bauen Sie den VacuFresh möglichst in den Schrank ein, bevor Sie die Arbeitsplatte auf den Schrank setzen. Die besseren Platzverhältnisse erleichtern Ihnen das Arbeiten.

  • Seite 6: Montagezubehör (Im Lieferumfang Enthalten)

    Hinweise zur Montage 19 07 004 - 01.08.2013 3.1 Montagezubehör (im Lieferumfang enthalten) Anzahl Bezeichnung Bestellnummer Bohrschablonen für: 1907018 (4er Satz)  Schubladenblende, 9500001  Rückwand 9500002 9500003  Seitenteil, links 9500004  Seitenteil, rechts Vollauszug, links 1906637 Vollauszug, rechts 1906638 Kunststoffschraubniete ø8 x 13,5 mm 1906631...

  • Seite 7: Benötigtes Werkzeug Und Hilfsmittel

    Hinweise zur Montage 19 07 004 - 01.08.2013 Netzkabel 1906960 (vormontiert mit Energiekette und Befestigungswinkel) 3.2 Benötigtes Werkzeug und Hilfsmittel  Kreuzschlitzschraubendreher Gr. PZ2  Torxschlüssel Gr. TX20  Akkuschrauber oder Bohrmaschine  Holzbohrer ø 2,8 mm  Holzbohrer ø 5,0 mm ...

  • Seite 8: Montage

    Tischkante übersteht.  Halten Sie die Möbelfront so an die Vorderseite der Vakuumierschublade, dass die Löcher der Schubladenblende des VacuFresh und die der Möbelfront übereinstimmen.  Verschrauben Sie die Möbelfront mit den acht Holzschrauben ø 4 x 20 mm mit der Vakuumierschublade.

  • Seite 9: Löcher In Schrankseitenteile Bohren

    Richten Sie dabei die Unterkante der Bohrschablone (Markierung X) so aus, dass die Markierung um den Betrag des Spaltmaßes oberhalb der Oberkante des unterhalb des VacuFresh montierten Elementes (z.B. Schubladenauszug) liegt.  Fixieren Sie die Bohrschablone auf der Oberkante des unterhalb des linken Seiteninnenwand Ihres Möbelkorpus...

  • Seite 10: Löcher In Möbelkorpus-Rückwand Bohren

    Montage 19 07 004 - 01.08.2013 4.3 Löcher in Möbelkorpus-Rückwand bohren  Ermitteln Sie Ihr Korpus-Innenmaß. Üblicherweise gibt es in Abhängigkeit vom Korpus-Außenmaß und der Stärke der Seitenwände die Maße 550 mm, 562 mm, 564 mm oder 568 mm.  Schneiden Sie die Bohrschablone auf beiden Seiten auf das zuvor ermittelte Rückwand Korpus-Innenmaß.

  • Seite 11: Vollauszüge Montieren

    Montage 19 07 004 - 01.08.2013 4.4 Vollauszüge montieren Wichtig! Um die verschiedenen Korpus-Innenmaße auszugleichen, müssen Sie die Vollauszüge mit den Distanzscheiben unterlegen und die passenden Möbelschrauben zu verwenden. Die entsprechenden Kombinationen entnehmen Sie bitte der nachfolgenden Tabelle.  Wählen Sie die Möbelschrauben und Distanzschrauben abhängig vom Korpus- Innenmaß...

  • Seite 12: Stromzuführung Installieren

    Montage 19 07 004 - 01.08.2013 4.5 Stromzuführung installieren  Stecken Sie den Schukostecker des Netzkabels von der Korpus-Innenseite durch das Loch ø50 mm nach außen.  Stecken Sie den Schukostecker in die Steckdose.  Halten Sie den Befestigungswinkel des Netzkabels so vor die Möbelkorpus- Rückwand, dass die Löcher des Befestigungswinkels und die der Rückwand...

  • Seite 13: Vakuumierschublade In Unterschrank Montieren

    Seite der Rückwand des VacuFresh ein.  Ziehen Sie dabei ständig die Energiekette mit einer Hand im VacuFresh nach. Achten Sie während des Einfädelns genau darauf, dass die Energiekette nicht abgeknickt wird.  Die Lage der Energiekette muss innerhalb des VacuFresh nach vorne und Abb.

  • Seite 14: Bedienung

     Kontrollieren Sie ein weiteres Mal die Gängigkeit der Schubladenführung.  Stecken Sie die Kaltgerätesteckdose am Ende der Energiekette in den am Boden befestigten Kaltgerätestecker.  Schließen Sie die Montageklappe auf der linken Seite des VacuFresh mit einem Kreuzschlitzschraubendreher.  Legen Sie die Einlegeplatte wieder in den VacuFresh.
  • Seite 16 +49 (0)7153 / 83 25 – 0 Fax.: +49 (0)7153 / 83 25 – 26 E-Mail: komet@vakuumverpacken.de www.vakuumverpacken.de www.gourmet-thermalisierer.de © 2013 Komet Maschinenfabrik GmbH, Plochingen Unautorisierte Verwendung verboten. Technische Änderungen vorbehalten. Kontaktdaten Komet-Service Tel.: +49 (0)7153 / 83 25 – 19 Fax.: +49 (0)7153 / 83 25 –...
