Inhaltszusammenfassung für Sunload SCG II -70

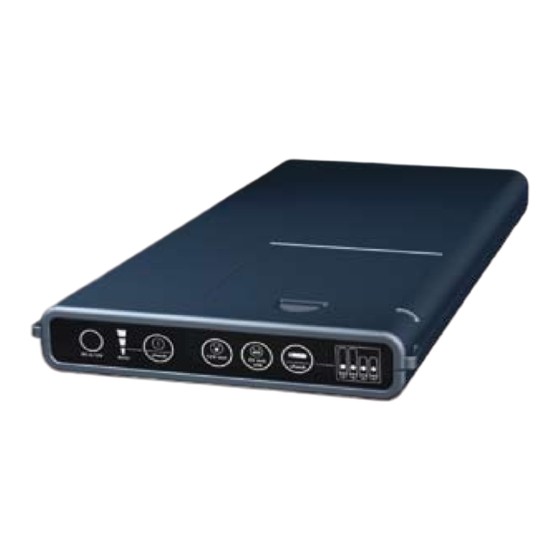

- Seite 1 Solar-Speicherladegerät SCG II - 70 Gebrauchsanleitung...
-
Seite 2: Strom Aus Sonnenlicht
Für den richtigen und sicheren Gebrauch des Speicherladegeräts SCG II - 7 0 lesen Sie sich bitte vorher sorgfältig und vollständig diese Gebrauchsanleitung durch. Aktuelle Hinweise zum Speicherladegerät SCG II - 7 0, Informationen zu Solartaschen und über passendes Zubehör finden Sie unter www.sunload.de. -
Seite 3: Inhaltsverzeichnis
Inhalt Allgemeine Hinweise ..............04 Technische Informationen ............05 Lieferumfang ................07 Anschluss von Solarmodulen ............. 09 Inbetriebnahme / Betriebszustände ........... 10 Aufladen der internen Speicherakkus ........11 Aufladen von mobilen Geräten mit USB-Anschluss ....12 Aufladen von externen Akkus ........... 13 Aufladen von Geräten am 12 V -Kfz-Adapteranschluss ..... 15 Verwendung von Solarmodulen ..........16 Hilfe bei Störungen, Tabelle der Warntöne ......17 Technische Daten ................ 20... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise • Das Speicherladegerät SCG II - 7 0 ist ein elektronisches Gerät. Schützen Sie es vor Nässe und direkter Sonneneinstrahlung. • Die CIGS-Solarmodule können selbstverständlich bei Regen benutzt werden. Schützen Sie bitte die innen liegende Elektronik, den Kon- taktstecker und angeschlossene Geräte vor direkter Nässe. Keinesfalls darf das CIGS-Solarmodul gewaschen oder in die Reinigung gegeben werden, da hierdurch das Modul und die elektronischen Kontakte und Bauteile beschädigt werden können. -
Seite 5: Technische Informationen
Technische Informationen • Die als interne Speicherakkus verwendeten Lithium-Ionen-Zellen haben eine Selbstentladung von etwa 15 % der Akkukapazität pro Monat. Wird das Speicherladegerät monatelang nicht benutzt, können die internen Speicherakkus weitgehend oder vollständig entladen sein. Vollständig entladene Speicherakkus müssen u. U. ausgetauscht werden. Sorgen Sie daher dafür, dass das Speicherladegerät möglichst immer an ein CIGS-Solarmodul angeschlossen und eingeschaltet ist sowie bei Tageslicht gelagert wird, um die Speicherakkus geladen zu halten, oder... - Seite 6 • Im Akkufach des Speicherladegeräts können handelsübliche NiMH- oder NiCd-Akkus der Größen AA und AAA (je zwei Stück) geladen werden. Jeder Ladeschacht wird dabei einzeln angesteuert und überwacht. Es können gleichzeitig ein bis vier Akkus geladen werden, unabhängig von Hersteller, Ladezustand oder Kapazität. Der Gesamtladestrom wird dabei auf alle eingelegten Akkus verteilt, d.
-
Seite 7: Lieferumfang
Lieferumfang Solar-Speicherladegerät SCG II - 7 0 Steckernetzteil 110 V / 0 V, automatisch erkennend 1 V-Kfz-Ladestecker mit integrierter Sicherung (,15 A träge) Gebrauchsanleitung Solar-Speicherladegerät SCG II- 70 Gebrauchsanleitung Umfangreiches Zubehör finden Sie unter www.sunload.de... - Seite 8 SCG II - 7 0 DC In Anschluss für Solarmodul z. B. OEM Ladefach für externe Akkus DC In 1 V Eingang für externe Stromversorgung: Stecker- 1 V-Kfz- netzteil oder Kfz-Ladekabel. USB-Kabelanschlüsse Adapteranschluss Nicht für Solarmodul! Bedienoberfläche Eingangsbuchse Ladezustandsanzeige Akkufach nur für externe Stromversorgung Taster für die Haupttaster...
-
Seite 9: Anschluss Von Solarmodulen
Anschluss von Solarmodulen ▸ Ö ffnen Sie das Akkufach durch Drücken der Verriegelung in Pfeilrichtung und nehmen Sie den Akkufach- deckel heraus. ▸ S tecken Sie den Stecker des Solarmoduls (z. B. OEM 42) in die im Akkufach vertieft angebrachte Buchse (Symbol ▸ L egen Sie das Kabel in die Kerbe, die seitlich aus dem Akkufach herausführt. ▸ S chließen Sie den Akkufachdeckel, bis er hörbar einrastet. Achten Sie sorgfältig darauf, dass das Kabel in der Kerbe liegt und nicht unabsichtlich durch den Akkufachdeckel eingeklemmt und beschädigt wird. -
Seite 10: Inbetriebnahme / Betriebszustände
Inbetriebnahme / Betriebszustände • Das Speicherladegerät SCG II - 7 0 ist mit Auslieferung betriebsbereit. Die internen Speicherakkus sind aufgeladen. ▸ Drücken Sie für ca. 2 Sekunden den Haupttaster. Das Balkendiagramm Accu auf der Bedienfläche zeigt in Grün den Ladezustand der internen Speicherakkus an. Sind die internen Spei- cherakkus nicht voll geladen (es leuchten nicht alle drei Segmente der Anzeige), können diese über das Solarmodul im Sonnenlicht, über das Steckernetzteil oder über das 1 V-Kfz-Ladekabel nachgeladen werden. -
Seite 11: Aufladen Der Internen Speicherakkus
Aufladen der internen Speicherakkus • Die internen Speicherakkus des Speicherladegeräts SCG II - 7 0 können entweder über den Eingang für CIGS-Solarmodule DC in (Buchse im Akkuladefach) oder über den Eingang für externe Stromquellen DC in 1 V geladen werden. Beide Stromeingänge können auch gleichzeitig benutzt werden. •... -
Seite 12: Aufladen Von Mobilen Geräten Mit Usb-Anschluss
• Verwenden Sie zum Laden Ihres Gerätes in diesem Fall den 1 V-Kfz- Adapteranschluss in Verbindung mit einem handelsüblichen, speziell zu diesem Endgerät passenden 1 V-Ladeadapter (siehe: Aufladen von mobilen Geräten am 1 V-Kfz-Adapteranschluss). • Beachten Sie die Hinweise für das Aufladen spezifischer Endgeräte auf der Website www.sunload.de. -
Seite 13: Aufladen Von Externen Akkus
Aufladen von externen Akkus ▸ Ö ffnen Sie den Deckel und legen Sie die aufzuladenden Akkus in den Akkufachdeckel ein. ▸ V erwenden Sie ausschließlich NiMH- oder NiCd-Akkus, keine anderen Akku-Typen und keine Batterien. Beachten Sie bitte die Polarität (Kennzeichnung auf dem Rand des Deckels, in der Nähe der Kontakte). Sie können bis zu zwei Akkus vom Typ AA und / o der bis zu zwei Akkus vom Typ AAA gleichzeitig laden. ▸ S chließen Sie den Akkufachdeckel, bis er hörbar einrastet. Achten Sie sorgfältig darauf, dass das Kabel in der Kerbe liegt und nicht unabsichtlich durch den Akkufachdeckel eingeklemmt und beschädigt wird. - Seite 14 ▸ D rücken Sie den Taster für die Ladung externer Akkus auf der Bedienoberfläche. Ihre Akkus werden aufgeladen. Dies wird durch grünes Blinken der zugehörigen Anzeige signalisiert. Grünes Dauersignal bedeutet: Jeweiliger Akku voll geladen. Rotes Dauersignal (es kann einige Minuten dauern, bis dieser Zustand vom Laderegler erkannt wird) bedeutet: Akku defekt (nicht mehr ladbar), Batterie eingelegt (nicht zulässig) und / oder Kurzschluss.
-
Seite 15: Aufladen Von Geräten Am 12 V -Kfz-Adapteranschluss
Für viele Geräte erhalten Sie im Fachhandel speziell für Ihr Modell passende 1 V-Ladeadapter. ▸ D rücken Sie danach den Taster für den 12 V -Kfz-Adapteranschluss auf der Bedienoberfläche. Das Gerät wird geladen. ▸ B eenden Sie den Ladevorgang durch erneutes Drücken des Tasters. Auf der Website www.sunload.de finden Sie Hinweise und Empfehlungen zu passenden handelsüblichen 1 V-Ladeadaptern (sog. Zigarettenanzünder-Ladekabel). -
Seite 16: Verwendung Von Solarmodulen
Verwenden Sie dieses Modul immer als Primärsolarmodul, entweder separat oder in verschiedene Zubehörprodukte (Taschen etc.) integriert. Speziell geeignete Produkte finden Sie unter www.sunload.de. • Zusätzlich zum OEM können Sie über optional erhältliche Y-Adapter (Art.-Nr. 01.050) weitere 6 Wp-Module oder ein 5 Wp-Modul (Art.Nr. -
Seite 17: Hilfe Bei Störungen, Tabelle Der Warntöne
Hilfe bei Störungen, Tabelle der Warntöne Bei unvorhergesehenen Ereignissen wie z. B. Kabelabrissen, Gehäusebe- schädigungen, Auslaufen von Flüssigkeiten o. ä. am Gehäuse bzw. an der Elektronik bitte den technischen Service des Herstellers kontaktieren. Problem Ursache Lösung Gehäuse oder Kabel Zum Service einsenden. beschädigt. Ladegerät und Zum Service einsenden. - Seite 18 Gerät passenden 1 V-Kfz- bzw. normal zu Ladeadapter und schließen Sie funktionieren. diesen am 1 V-Kfz-Adapter- anschluss an. Angeschlossene Bitte die Website unter Problem wie .1 Geräte funktionie- www.sunload.de besuchen ren nicht. oder den Hersteller kontak- tieren und über kompatible Endgeräte beraten lassen.
- Seite 19 Problem Ursache Lösung Am 1 V-Kfz-Adapter Interne Speicher- Speicherakkus laden. angeschlossenes Gerät akkus leer oder zu wird nicht geladen. schwach. Externe Geräte Schalten Sie einzelne Beim Anschließen verbrauchen zu viel Verbraucher mit den externer Geräte ertönt Strom (mehr als Tasten ab. ein Dauerton.
-
Seite 20: Technische Daten
Technische Daten Speicherladegerät SCG II - 7 0 Max. Ausgangsleistung: 100 W Gerätetemperatur: 0 °C bis +50 °C Gehäusematerial: schlagfestes ABS Schutzklasse: IP 0 Eingänge: • in, Eingang für Solarstrom (Buchse im Akkuladefach, Symbol ausschließlich für Solarmodul OEM (Art.-Nr. 01.000) oder Y-Steckverbinder (Art.-Nr. 01.050) oder 5 Wp-Modul (Art.-Nr. 01.100) •... - Seite 21 SCG II - 7 0 etwa alle drei Monate nachgeladen werden. • Lagern Sie das eingeschaltete SCG II - 7 0 mit angeschlossenem Solarmodul möglichst immer bei Tageslicht. Daten ausgewählter CIGS-Solarmodule (Sunload-Zubehörprogramm) Solarmodul OEM (Standardmodul): Leistung 6 Wp (Art.-Nr. 01.000) Sunload-Faltmodul: Leistung 5 Wp (Art.-Nr. 01.100)
- Seite 22 6 Wp-Module (OEM ) werden in Solartaschen verschiedener Hersteller verwendet (z.B. Sunload GmbH, Picard Lederwaren GmbH & Co. KG u.a.) z.Zt. verfügbare Modelle: Trolley (Sunload, Art.-Nr. 05.010 / Picard, Art.-Nr. 6191) Rucksack (Sunload Art.-Nr. 05.00 / Picard Art.-Nr. 6189) Überschlagtasche (Sunload Art.-Nr. 05.000 / Picard Art.-Nr. 6190) Attaché-Koffer...
- Seite 23 Gebrauch des SCG II - 7 0 entstehen. Es gelten die gesetzlichen Regelungen zur Gewährleistung. Es gelten die Allgemeinen Geschäftsbedingungen der Sunload GmbH, Berlin / Germany. © September 00, Sunload GmbH, Berlin / Germany. Alle Rechte vorbehalten. Alle Änderungen und Irrtum vorbehalten.
- Seite 24 Hersteller: Sunload GmbH www.sunload.de...
