- Seite 1 Modellversionen SG, SG-D + SG-FW GEBRA GEBRA UCHSANWEISUNG GEBRA UCHSANWEISUNG UCHSANWEISUNG UCHSANWEISUNG GEBRA GEBRA UCHSANWEISUNG V 10.0 ® 49 ( 0 ) 40 -83 92110 • e-mail: info@safex.de GÜNTHER SCHAIDT SAFEX -CHEMIE GMBH • BLANKENESER CHAUSSEE 26/32 • D 22869 SCHENEFELD • TEL:...
- Seite 2 Die Details zeugen von gut durchdachter Konstruktion von "Nebel-Profis" für "Nebel- Profis". Wir sind sicher, daß Sie sich nach der Lektüre der Gebrauchsanweisung und der ersten ® Arbeit mit dem Gerät zum Kauf des SAFEX -NEBELGERÄTES "195 SG" von selbst beglückwünschen werden, ohne daß wir dazu extra auffordern müssen. ®...
-
Seite 3: Inhaltsverzeichnis

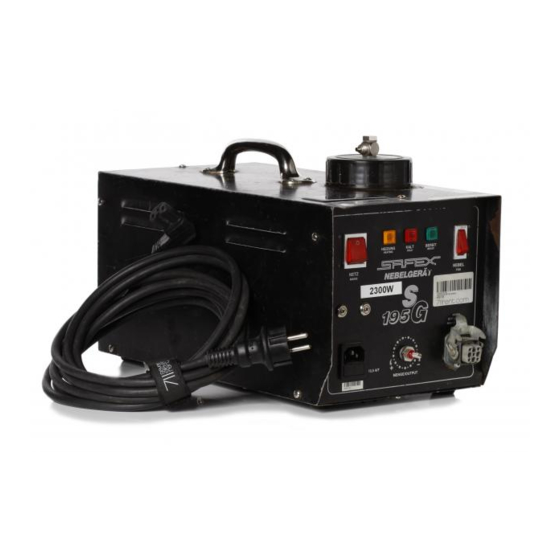

GA 195 06.07 • 26 INHALTSVERZEICHNIS BESCHREIBUNG UND AUSSTATTUNG S. 6 GEBRAUCHSANWEISUNG S. 7 Kurzanleitung S. 7 Betrieb mit internem Tank S. 7 Betriebsstoff S. 9 Nebelfluid S. 9 Interner Tank S. 9 Externer Tank S. 10 Umstellung auf externen Tank S. - Seite 4 NEBELGERÄT„195 SG“ Bedienungsseite /Rückseite Tragegriff Tankdeckel Netzschalter Kontroll- Leuchten NEBEL-Schalter zum Auslösen der Nebelerzeu- gung Netzanschluß- Füllstands- steckvorrichtung kontrolle Mengenregler Fernsteuerungs- anschlußdose 8-polig (Version 195 FW 5-polig) Anschluß einer Nebeldüse (Nur in der Version 195 SG D möglich) Teflonband Düse...
- Seite 5 GA 195 06.07 • 26 ® SAFEX NEBELGERÄT„195 SG“ Nebelaustrittsseite /Vorderseite Hängebügel (optional) Sterngriff- schraube Düsenschutz- Garantieplombe rohr Montage des Schlauchadapters Montage des Schlauchadapters Montage des Schlauchadapters Montage des Schlauchadapters Montage des Schlauchadapters mit Schlauch mit Schlauch mit Schlauch mit Schlauch mit Schlauch Düsenschutzrohr...
-
Seite 6: Gerätebeschreibung
Bereich, die auch heute noch laufend durch technische Verbesserungen und durchdachtes Zubehör erweitert werden. In den zurückliegenden 15 Jahren hat sich das Modell 195 SG als extrem langlebiges, sicheres, robustes und zuverlässiges Nebelgerät für technische und künstlerische Anwen- dungen bewährt. -
Seite 7: Gebrauchsanweisung
Gebrauch beachtet werden. UNTERSCHIEDLICHE Mit dem SAFEX ® NEBELGERÄT „195 SG“ kann Nebel in verschiedenen Betriebsarten erzeugt werden: BETRIEBSARTEN • Nebelerzeugung im Hochleistungs-Kurzzeitbetrieb • Nebelerzeugung im Dauermodus • Nebelerzeugung mit Fluidentnahme aus internem Tank •... - Seite 8 26 • GA 195 06.07 Kontrolle HEIZUNG erstmalig erlischt. Das Gerät ist jetzt “nebelbereit”, solange die grüne Kontrolle aufleuchtet. Gewünschte Nebelmenge am MENGEN-Regler einstellen und Nebel durch Betätigen des NEBEL-Schalters entnehmen (Eine minimale Nebelmenge ist über den Mengen- regler immer eingestellt). WICHTIG: Nebel nicht mittels MENGEN-Regler ausschalten, sondern nur mit Nebel- schalter!
-
Seite 9: Betriebsstoff
Nachheizphasen unterbrochene - Nebelerzeugung von insgesamt ca. 12 Minuten Dauer bei max. Nebelmenge oder eine Dauernebelerzeugung über ca. 22 min. , wenn der Nebelausstoß mittels des Mengen- ® reglers (oder einer elektronischen Fernsteuerung wie. z. B. der SAFEX -COMFORT- Fernsteuerung)auf ca. 65 % der Maximalmenge eingestellt ist. Wichtig: Zum Staubschutz und zur Vermeidung von überschwappendem Fluid sollte der Tank... -
Seite 10: Externer Tank
Dadurch ist ein kontinuierlicher Betrieb bzw. eine Dauernebelerzeugung des Gerätes über längere Zeiträume bei stationärem Einsatz, z. B. bei Festinstallation oder Einbau des Gerätes in Requisiten bzw. Dekorationen möglich. ® Insbesonders die Original SAFEX -NEBELFLUID-Kanister mit 5, 10 oder 25 Ltr. Inhalt eignen sich hierzu gut. Umstellung auf... - Seite 11 Daher externen Tank unbedingt auf gleicher Höhe oder etwas niedriger aufstellen. RICHTIG Tank immer auf gleicher Höhe oder niedriger als das Gerät aufstellen! SAFEX SAFEX-NEBELGERÄT NEBELFLUID Das Gerät arbeitet auf Dauer nur einwandfrei in waagrechter Position oder in Schräglage "Düse nach oben", andere Einbaulagen solten mit dem Hersteller abgestimmt werden.
-
Seite 12: Temperatursteuerung
Wärmetauscher vorgespeicherten Wärmemenge über die gleichzeitig zugeführte Energie- menge (2200 W) hinaus gemeint. ® Profitiert wird dabei u. a. von der großen Wärmespeicherungskapazität der SAFEX Nebelgeräte-Wärmetauscher, also von der Aufheizphase und dem optimierten Wärmeüber- gang bzw. der Temperatursteuerung bei der Verdampfung. -
Seite 13: Fernsteuerung
-Fernsteuerungen läßt sich je nach Modell mittels Taster oder Kippschalter Nebel mit voller Leistung (100 %) oder in geregelter Menge (10 - 100 %) entnehmen. ® (Für detaillierte Informationen siehe die jeweilige Gebrauchsanweisung der SAFEX Fernsteuerung) Alle Fernsteuersysteme können durch Fernsteuerverlängerungsleitungen bis zu mehreren 100 Metern verlängert werden. -
Seite 14: Funktionsprinzip
Durch diese Eigenschaft, sich nach einiger Zeit wieder rückstandslos bei Normaltemperatur ® (20°C), also vollständig zu verflüchtigen, ist die Nebelerzeugung mit dem SAFEX System sauber und rückstandsfrei. Gleichzeitig beruht darauf allerdings auch die Instabilität echter und künstlicher Nebel bei Lufttemperaturen oberhalb 50°C, die Partikel verdampfen einfach sehr schnell in diesem Bereich. -
Seite 15: Düsenadapter/Nebeldüsen
SAFEX -Nebeldüsen zu verwenden. Schwierigere Effekte und auch die Nebelerzeugung aus komplizierten Gerätepositionen ® heraus, lassen sich sehr leicht durch einfaches Aufschrauben der SAFEX -NEBELDÜSEN erzielen. Neben einer Anzahl von Standard-Düsen sind auch Sonderanfertigungen entsprechend den Wünschen der Anwender kurzfristig lieferbar. -
Seite 16: Düsenanbringung
16 / 26 • GA 195 06.07 DÜSENANBRINGUNG Alle Düsen sind einzeln oder als SAFEX © -Standard-Düsensatz lieferbar. Das Anbringen der Düsen sollte möglichst nur bei kaltem Gerät vorgenommen werden, da die im Betrieb ca. 280°C heiße Düse zu Verbrennungen führen kann. - Seite 17 Ergebnissen, birgt jedoch fast immer Verletzungs- und Verbrühungsgefahren und das Risiko der ernsten Beschädigung des Gerätes. Eine Weiterleitung des Nebels ist nur mit Luftzutritt möglich, z. B. unter Verwendung des ® ® SAFEX -Schlauchadapters und SAFEX -Spezialspiralschlauches. (Siehe dazu das entspre- chende Kapitel in dieser Anleitung.)
-
Seite 18: Wartung Und Fehlersuche
Voraussetzung dafür ist jedoch, daß der Verdampfer noch etwas durchlässig , also noch nicht vollständig verstopft ist. GERÄTEREINIGER ® Dazu trägt eine viertel- oder halbjährige Verwendung des speziellen SAFEX -NEBEL- GERÄTE-REINIGERS bei. ® Durch die Reinigung des Verdampfersystems mittels einfachem Vernebeln der SAFEX NEBELGERÄTE-REINIGER-Flüssigkeit verlängert sich die Gebrauchsdauer der Wärmetau-... -
Seite 19: Weitere Wartung, Fehlersuche
Bei einer Nicht- oder Fehlfunktion des Gerätes sollten folgende Punkte zunächst geprüft werden: Stromnetz ® SAFEX -Geräte sind in der Regel für Wechselstromnetze von 230 V - 50 Hz bestimmt. Gleichstromnetze, wie sie z. B. auf Schiffen anzutreffen sind, dürfen keinesfalls verwendet werden (Brandgefahr durch Kontaktverschweißung aller... -
Seite 20: Sicherheitshinweise
20 / 26 • GA 195 06.07 I SICHERHEITSHINWEISE ® Alle SAFEX -NEBELGERÄTE sind entsprechend der DIN/VDE-Vorschrift 0700/Teil 245 sowie den EU-Richtlinien gemäß CE konstruiert und gefertigt und entsprechen damit den gesetzlichen Bestimmungen in der Europäischen Gemeinschaft. ALLGEMEINER Die Geräte sind mit einer Defektschaltung versehen. Bei Fehlfunktion der Heizung BETRIEB: schalten sich daher alle Leucht-Anzeigen ab. -
Seite 21: Fremde" Flüssigkeiten, Pass. U. Akt. Betrieb
/ 21 GA 195 06.07 • 26 WARNUNG: Der Betrieb mit anderen, als vom Hersteller empfohlenen Betriebsstoffen "FREMDE" FLÜSSIG- oder ein Öffnen des Gerätes während der Garantiezeit bewirkt ein sofortiges Erlöschen jeder KEITEN Gewährleistung und der Haftung des Herstellers bzw. des Vertreibers. Während der Aufheizphase darf sich unmittelbar vor dem Gerät keine Person befinden - PASSIVER BETRIEB Sicherheitsabstand ca. -
Seite 22: Speziell Zu Beachtende Regeln
Es ist daher sinnvoller, anstelle des „Impuls“-Betriebes die Nebelmenge mittels Mengenregler zu reduzieren und dafür mit ® längeren Zeittakten zu nebeln oder ein leistungsschwächeres, dafür jedoch preislich niedriges SAFEX -FLUID zuverwenden. Die Lebensdauer des Wärmetauschers/Heizkörpers und der Pumpe wird damit wesentlich erhöht. -
Seite 23: Anwendungshinweise
Verfügung. SAFEX - INSIDE-NEBELFLUID-Sorten können untereinander gemischt wer- den, um Nebel nach eigenen Wünschen zu erzeugen. BODENNEBEL Um Bodennebel zu erzeugen, kann ein SAFEX ® -NEBELKÜHLER, gefüllt mit Trockeneis, als Vorsatzgerät verwendet werden. Der Nebelstrahl wird durch den Kühlertunnel gelenkt, kühlt etwas unter Raumtemperatur und bleibt so einige Zeit am Boden liegen. -
Seite 24: K Schlauch-Anschluss
ANBRINGUNG DES Düsenschutzrohr bei kaltem Gerät durch linksdrehen per Hand abschrauben und statt ® SCHLAUCH- dessen SCHLAUCH-ADAPTER aufschrauben. Anschließend SAFEX -SPEZIAL-SPIRAL- SCHLAUCH ca. 2 - 3 cm über ADAPTER-RING aufschieben und mittels SCHLAUCHKLEM- ADAPTERS ME befestigen. (Siehe Abb. S. 5) -
Seite 25: Nebelverteilung / Leitung
/ 25 GA 195 06.07 • 26 NEBELVERTEILUNG/ Die Verteilung des Nebels ist ausschließlich von Luftströmung und Temperatur am Einsatzort abhängig. Soll eine Fläche schnell vernebelt werden, so bewegt man das Gerät -LEITUNG in der Luftströmung hin und her bzw. auf und ab, um schnell große Wolken zu erhalten. Eine Anbringung von Schläuchen usw. -
Seite 26: Technische Daten
Nebelkühler, Schlauchadapter, Spezialspiralschlauch, Nebeldüsen für technischen und künstlerischen Einsatz, verschiedene Fernsteuersysteme usw (Nur für Modell 195 SG D geeignet. (Siehe Lieferprogramm NEBELGERÄTEZUBEHÖR) NEBELFLÜSSIGKEIT ® Alle SAFEX -INSIDE-NEBELFLUIDE (Nach DIN/VDE 0700 Teil 245 # 32.1) sowie ® SAFEX -NEBELGERÄTEREINIGER-Flüssigkeit (5 Ltr.) SICHERHEITSNORMEN Das Gerät entspricht den Anforderungen für Nebelgeräte... - Seite 27 / 27 GA 195 06.07 • 26...
