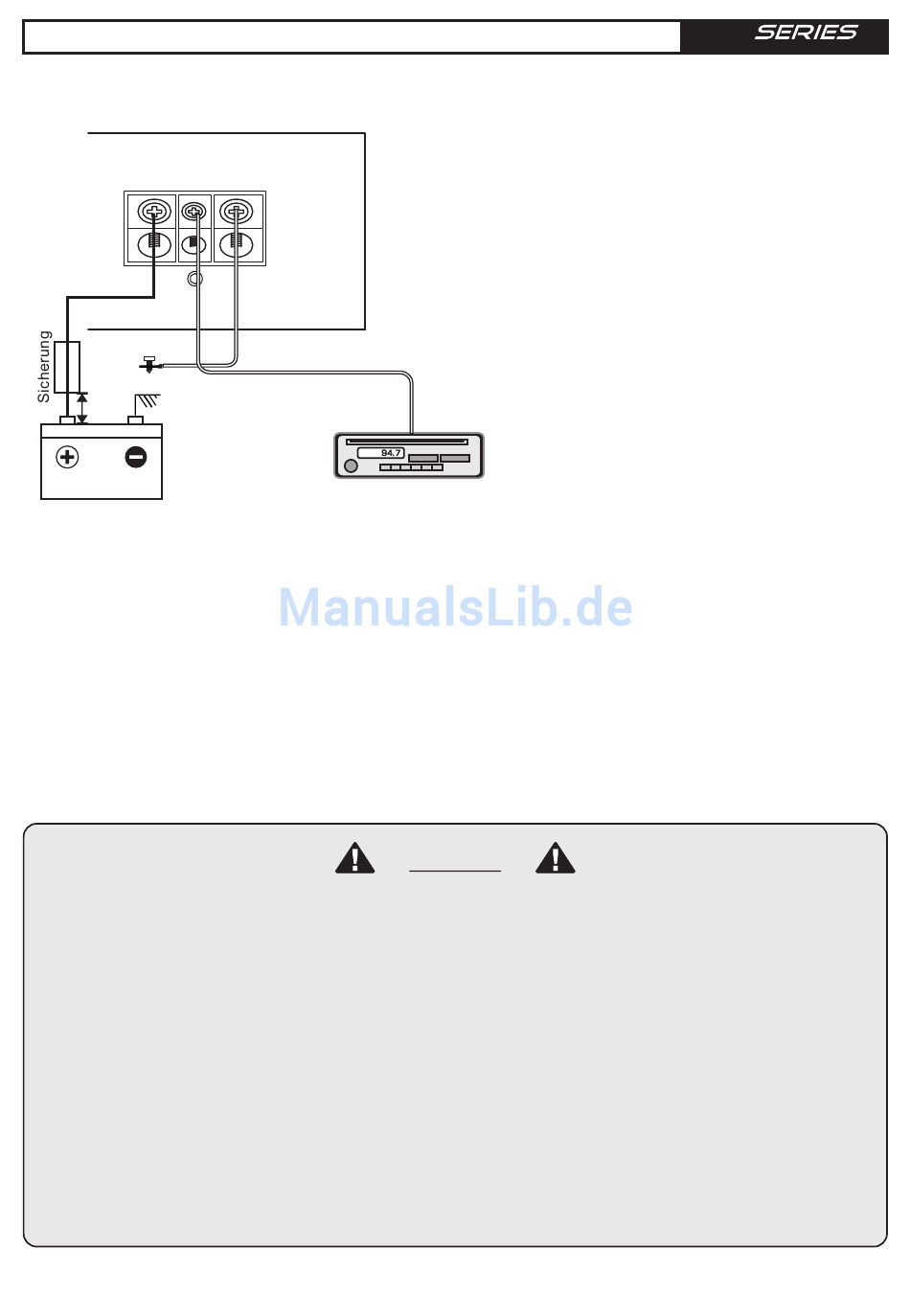

Stromanschlüsse
X-150.2 D / X-80.4 D
+12V
REM
MASSE
Max.
30 cm
BATTERIE
3. +12 V Stromanschluss:
Der +12 V Anschluss der Endstufe ist mit dem Versorgungskabel über eine Sicherung direkt an die Autobatterie
anzuschließen. Zu beachten gilt, dass die Kabellänge von Sicherungshalter zur Autobatterie maximal 30 cm betragen
darf. Voraussetzung für ein einwandfreies Funktionieren der Endstufe ist ein qualitativ hochwertiger Sicherungshalter
sowie ausreichende Kabelquerschnitte (10-16 mm ). Diese Sicherung schützt das Gerät und das Fahrzeug vor
möglichen Kurzschlüssen im Netzkabel.
4. Remote Anschluss:
Verbinden Sie den REM-Anschluss der Endstufe mit dem Remoteausgang (12 V Schaltung für Verstärker oder
automatische Antenne) des Steuergerätes. Verwenden Sie hierfür ein 0,5 - 1,5 mm.² Stromkabel.
Folgende Hinweise sind bei der Installation Ihres Verstärkers zu beachten:
a) Sorgen Sie für eine professionelle Befestigung. Achten Sie darauf, dass keine elektrischen Kabel,
Benzintank, hydraulische Bremsleitungen oder andere Komponenten beschädigt werden.
b) Es muss ausreichende Kühlung sowie Luftzirkulation vorhanden sein. Vermeiden Sie die Montage in zu
kleinen abgeschlossenen Gehäusen oder in der Nähe von wärmeabstrahlenden Teilen.
c) Schützen Sie die Endstufe vor Flüssigkeiten, Nässe, Hitze und Fremdkörpern sowie vor weiteren äußeren
Einflüssen.
d) Der Verstärker ist nur in Kraftfahrzeuge mit einer 12 V Versorgungsspannung einzubauen.
e) Die Stromversorgungskabel dürfen niemals mit anderen Zuleitungskabeln der KFZ Benzinleitungen,
Lüftermotoren, Brandkontrollmodulen etc. verlegt werden.
f) Um Störungen im Musiksignal zu vermeiden, müssen die Signalkabel (Cinchkabel) sowie die
Lautsprecherkabel von den Stromkabeln weit entfernt verlegt werden.
g) Die Anschlusskabel Ihrer Endstufe sind so zu verlegen, dass keine Klemm-, Quetsch-, oder Bruchgefahr
besteht.
.
GND
Remote Anschluss
Steuergerät (Radio)
2
1. Trennen der Stromversorgung
Klemmen Sie zuallererst die
Stromversorgung des Fahrzeuges ab. Dies
geschieht am Besten, indem das Massekabel
von der Batterie entfernt wird.
2. Masseanschluss:
Verbinden Sie den GND (Ground) Anschluss
der Endstufe mit der Fahrzeugkarosserie.
Halten Sie dieses Kabel so kurz wie möglich
(maximal 50 cm) und verwenden Sie einen
ausreichenden Quer-schnitt (10-16 mm ).
Stellen Sie sicher, dass die Verbindung mit
der Karosserie farb-, schmutz- und staubfrei
ist.
Achtung
3
x
by Audio system
2
