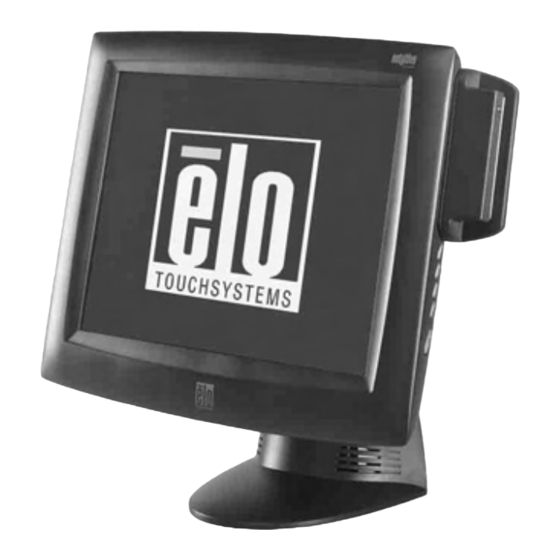

Elo TouchSystems ESY1525L Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Elo TouchSystems ESY1525L

Inhaltszusammenfassung für Elo TouchSystems ESY1525L

  • Seite 2 Elo Entuitive Touchmonitor User Guide 15" LCD Desktop Touchcomputer ESY1525L/ESY1527L Touchcomputer Series Revision D P/N 008594 Elo TouchSystems, Inc. 1-800-ELOTOUCH www.elotouch.com...
  • Seite 3 Elo TouchSystems. Disclaimer The information in this document is subject to change without notice. Elo TouchSystems makes no representations or warranties with respect to the contents hereof, and specifically disclaims any implied warranties of merchantability or fitness for a particular purpose. Elo TouchSystems reserves the right to revise this publication and to make changes from time to time in the content hereof without obligation of Elo TouchSystems to notify any person of such revisions or changes.

  • Seite 4: Inhaltsverzeichnis

    Table of Contents Chapter 1 Chapter 3 Introduction Safety/Servicing the Touchcomputer Precautions ....1 Chapter 4 About the Product ....1 Technical Description Operating System .
  • Seite 5 Altitude ..... 35 Warranty Index 39...

  • Seite 6: Introduction

    H A P T E R NTRODUCTION HAPTER Congratulations on your purchase of an Elo TouchSystems Entuitive Touchcomputer. This manual is to help you operate and maintain the Touchcomputer. Precautions Follow all warnings, precautions and maintenance as recommended in this user’s manual to maximize the life of your unit.

  • Seite 7: Operating System

    mouse and an on screen keyboard to take the place of an external keyboard. The Touchcomputer provides the following options. Operating System A selection of operating systems can be made between Windows CE.Net Ver4.2, Windows XP Pro or Windows 2000 Pro. Windows XP Pro and 2000 Pro When Windows XP Pro and Windows 2000 Pro are selected, the Touchcomputer will have a 20 GB or greater hard drive and 256 MB of SDRAM.

  • Seite 8: External Connections And Upgrades

    External Connections and Upgrades The following drawing shows the Touchcomputer External connector panel. This panel of connectors is used by the user to make external connections to the Touchcomputer. No external connections, other than power, are needed for the Touchcomputer to operate. External Connections Using these external connections, the following capabilities can be provided to the Touchcomputer by the user:...

  • Seite 9: Keyboard

    Keyboard A keyboard can be added using the keyboard port. • Upgrades and Changes A laptop type hard drive (2.5") can be added internally to the CE version of the Touchcomputer. SDRAM can be increased from the standard 256 M to 512 M •...
  • Seite 10 • US Power Cable • European Power Cable • Power Brick • Applicable Operating System CD • Windows 2000 Pro • Windows XP Pro • No CD is provided for Windows CE.Net Ver4.2 (but the image is on the Touchcomputer CD.) •...

  • Seite 11: Models

    Models The Touchcomputer is available in the following models. A key at the end of the model list explains the options. E08919-000 ESY1525L-7UWA-1-CE F00839-000 ESY1525L-7UWA-1-CE-C1 C63175-000 ESY1525L-8UWA-1-CE E73369-000 ESY1525L-8UWA-1-CE-M3 E36798-000 ESY1525L-8UWA-1-CE-C1 A78783-000 ESY1525L-8UWA-1-CE-M3C1 C32392-000 ESY1525L-7UWA-1-XP A82367-000 ESY1525L-7UWA-1-XP-C1 D37281-000 ESY1525L-8UWA-1-XP D58125-000...
  • Seite 12 PIP Description Key ESY = Elo System 15 = 15 Inch Display 25 = Desktop cabinetry (In grey plastics only) L = LCD 7 = AccuTouch 8 = IntelliTouch S = Serial controller U = USB controller W = Worldwide agencies A = Revision number 1 = Antiglare glass Mx = MSR unit...
  • Seite 13 E l o E n t u i t i v e T o u c h m o n i t o r U s e r G u i d e...

  • Seite 14: Touchcomputer Setup

    H A P T E R Touchcomputer S ETUP HAPTER Initial Turn On and Software Registration Touchcomputer Operating System Setup The initial setup of the Windows operating system takes approximately 5-10 minutes. Additional time may be needed depending on computers hardware configuration and connected devices.

  • Seite 15: Computer Reboots

    Computer Reboots • Wait for computer to reboot and finally boot up to the desktop. Testing Pre-installed Devices Touchcomputer come pre installed with several different hardware options. To test these options, click on the following icons on the Windows toolbar on the bottom right of the computer.

  • Seite 16: Power

    Touchcomputer Controls Switch 1 Switch 2 Switch 3 Switch 4 Switch 5 Power To turn power off, press and hold switch 5. To turn on press and hold switch 5 then shut down. To do a hard shutdown, press and hold switch 5. To turn power on, press the power button once.

  • Seite 17: Power And Osd Lock Out

    Power and OSD Lock Out Normally the 5 switches on the side of the monitor depicted in the figure in the controls section control power, brightness and volume. The power switch can be made not to operate by activating the power lockout function. The brightness and volume adjustment can be made not to operate by activing the OSD lockout function.

  • Seite 18: Safety/Servicing The Touchcomputer

    H A P T E R Touchcomputer AFETY ERVICING THE HAPTER When servicing the computer perform the following: • Perform an orderly shutdown using the operating system menu. • Shut down the Touchcomputer and remove all external cables. • When opening the Touchcomputer, periodically touch any metal parts of the Touchcomputer, such as metal portions of the case or connector shells on the monitor.
  • Seite 19 3-14 E l o E n t u i t i v e T o u c h m o n i t o r U s e r G u i d e...

  • Seite 20: Technical Description

    H A P T E R ECHNICAL ESCRIPTION HAPTER Block Diagram The block diagram of the Touchcomputer is shown below: Elo Touchcomputer Block Diagram Dual USB USB1 Port(500 ma) Speakers Dual USB USB2 Port(500 ma) CN13 Serial Port CN14 Serial Port Inveter keyboard Optional...
  • Seite 21 Mother Board Block Diagram REALTEK MEMORY RTL8100C FAST BOOT ROM FAST ETHERNET PC133/SDR ETHERNET CONTROLLER SOUND KEYBOARD VIA VT8606 TWISTER VIA EDEN MOUSE NORTHBRIDGE ESP 600 MHZ HARD DRIVE GRAPHICS CORE AND VIA VT82C686B PROCESSOR 2 SERIAL PORTS MEMORY CONTROLLER SOUTHBRIDGE 4 USB PORTS PERIPHERAL...
  • Seite 22 Connectors on Mother Board The connectors on mother board allows you to connect external devices such as keyboard, floppy disk drives, hard disk drives, printers, etc. The following table lists the connectors on mother board and their respective functions. Connector Locations on Mother Board Connectors on Mother Board CN1, CN2: COM4 and COM3 Connectors CN3: +5V Connector...
  • Seite 23 CN1, CN2: COM4 and COM3 Connectors Pin # Signal Name CN3: +5V Connector Pin # Signal Name Ground CN4: +5V AND +12V Connector Pin # Signal Name Ground +12V CN6, CN9: USB Pin Header Pin # Signal Name Ground USB- USB+ CN10: Panel Inverter Power Connector Pin #...
  • Seite 24 J7: Primary IDE Connectors Pin # Pin # Signal Name Signal Name Reset IDE Ground Host data 7 Host data 8 Host data 6 Host data 9 Host data 5 Host data 10 Host data 4 Host data 11 Host data 3 Host data 12 Host data 2 Host data 13...
  • Seite 25 USB1, USB2: USB Connectors Pin # Signal Name USB- USB+ Ground J9: System Fan Power Connector J9 is a 3-pin header for an optional fan. The fan must be a 12V fan. Pin # Signal Name Ground +12V Rotation detection J11: 24-bit LVDS Connector (DF13-20) Signal Name Pin #...
  • Seite 26 J16: PS/2 Keyboard Connector Signal Name Keyboard data N.C. Keyboard clock N.C. J17: PS/2 Mouse Connector Signal Name Mouse data N.C. Mouse clock N.C. 4-21...

  • Seite 27: Computer Specifications

    Computer Specifications Processor • VIA Eden 600MHz low power CPU or equivalent Memory • RAM- 256 MB expandable to 512 MB Green Function • APM 1.2 compliant Audio Function • Stereo one watt capability per channel Operating System • Support for WinCE.Net Ver4.2 •...

  • Seite 28: Real Time Clock

    • One Compact Flash Socket (CN5) • One hard drive socket located on the bottom of the board (J7) Real Time Clock • Battery backed up real time clock that features a multi-century calendar. • Lithium battery with socket. • On Screen Display Volume Control •...

  • Seite 29: Display

    Display The LCD display consists of an LCD, inverter, and OSD switch module. The performance of the LCD display will be: Display Size 15.0 diagonal Native Resolution 1024 x 768 pixels Display Color 16.2 million Colors, 6 Bit+FRC Number Display Type a-Si TFT active –...

  • Seite 30: Touchscreen Assembly

    Chromaticity Values TABLE 1. Symbol Minimum Typical Maximum 0.282 0.312 0.342 Chromaticity of White 0.288 0.318 0.348 0.613 0.6437 0.673 Chromaticity of 0.314 0.344 0.374 0.274 0.304 0.334 Chromaticity of Green 0.536 0.566 0.596 0.111 0.141 0.171 Chromaticity of Blue 0.055 0.085 0.115...

  • Seite 31: Customer Display

    Customer Display The Customer Display is a twenty character two line vacuum fluorescent display (VFD). It consists of a VFD and VFD controller. There is a serial version controller and a USB controller. The actual VFD is common to the serial and USB versions.

  • Seite 32: Specifications

    Specifications Reference Standards International Standards Organization, American Conform to applicable National Standards Institute, California Drivers standards License, American Association of Motor Vehicle Administrators Power Input From USB port Message Format ACCII Card Speed 3 to 50 IPS MTBF Electronics 125,000 hrs; Head 1,000,000 passes Operating Current 30 ma max Suspend current...
  • Seite 33 4-28 E l o E n t u i t i v e T o u c h m o n i t o r U s e r G u i d e...

  • Seite 34: Touchcomputer Component Layout

    H A P T E R Touchcomputer C OMPONENT AYOUT HAPTER The figures below show the complete Touchcomputer identifying the major components discussed in Chapter 1. 5-29...

  • Seite 35: Touchcomputer Assembly

    Touchcomputer Assembly 5-30 E l o E n t u i t i v e T o u c h m o n i t o r U s e r G u i d e...

  • Seite 36: Touchcomputer Exploded View

    Touchcomputer Exploded View HAPTER 5-31...
  • Seite 37 5-32 E l o E n t u i t i v e T o u c h m o n i t o r U s e r G u i d e...

  • Seite 38: Components

    H A P T E R OMPONENTS HAPTER External 12 VDC Power Supply The Touchcomputer is powered by 12 VDC from a universal type power supply brick. The power supply shall provide the following capability: • Input voltage 85 to 263 vac •...

  • Seite 39: Cables

    Cables External Cables The following cables will be included: • US power cable for the external power supply • European power cable for the external power supply • Power cable from the 12 VDC external supply to the Touchcomputer. All cables are 6 feet long. 6-34 E l o E n t u i t i v e T o u c h m o n i t o r U s e r G u i d e...

  • Seite 40: Temperature Ranges

    H A P T E R NVIRONMENTAL EQUIREMENTS HAPTER Temperature Ranges Operating Temperature (Independent of altitude) 0° to 40° Non-Operating Temperature (Independent of altitude) -30° to 60° Humidity Operating (non-condensing) 20% to 80% Non-Operating (38.7°C max. wet bulb temperature) 5% to 95% Altitude Operating 0 to + 12,000 feet Equivalent to 14.7 to 10.1 psia.
  • Seite 41 7-36 E l o E n t u i t i v e T o u c h m o n i t o r U s e r G u i d e...
  • Seite 42 EGULATORY NFORMATION HAPTER I. Electrical Safety Information: A) Compliance is required with respect to the voltage, frequency, and current requirements indicated on the manufacturer’s label. Connection to a different power source than those specified herein will likely result in improper operation, damage to the equipment or pose a fire hazard if the limitations are not followed.
  • Seite 43 This Information Technology Equipment (ITE) is required to have a CE Mark on the manufacturer’s label which means that the equipment has been tested to the following Directives and Standards: This equipment has been tested to the requirements for the CE Mark as required by EMC Directive 89/336/EEC indicated in European Standard EN 55 022 Class B and the Low Voltage Directive 73/23/EEC as indicated in European Standard EN 60 950.
  • Seite 44 "The application of this monitor is restricted to special controlled luminous environments. The screen surface trend to reflect annoying light of lamps and sunlight. To avoid these reflections the monitor should not be positioned in front of a window or directed to luminaries.
  • Seite 45 E l o E n t u i t i v e T o u c h m o n i t o r U s e r G u i d e...
  • Seite 46 ARRANTY HAPTER Except as otherwise stated herein or in an order acknowledgment delivered to Buyer, Seller warrants to Buyer that the Product shall be free of defects in materials and workmanship. The warranty for the touchcomputer and components of the product is 1 year. Seller makes no warranty regarding the model life of components.
  • Seite 47 THESE REMEDIES SHALL BE THE BUYER’S EXCLUSIVE REMEDIES FOR BREACH OF WARRANTY. EXCEPT FOR THE EXPRESS WARRANTY SET FORTH ABOVE, SELLER GRANTS NO OTHER WARRANTIES, EXPRESS OR IMPLIED BY STATUTE OR OTHERWISE, REGARDING THE PRODUCTS, THEIR FITNESS FOR ANY PURPOSE, THEIR QUALITY, THEIR MERCHANTABILITY, THEIR NONINFRINGEMENT, OR OTHERWISE.
  • Seite 48 NDEX Keyboard Card Reader Testing, 10 About the Product, 1 Accessory Kit, 4 Altitude, 35 License Agreement, 9 Audio Function, 22 Magnetic Stripe Reader (MSR), 2 Block Diagram, 15 Memory, 22 Memory and Hard Drive Options, 33 Models, 6 Mouse, 3 Cables, 28 CD/DVD Drives, 3 Chromaticity, 18...
  • Seite 49 Testing Pre-installed Devices, 10 Touch Tool CD, 4 Vertical Viewing Angle, 18 Touchscreen, 2 Touchscreen Assembly, 25 Typical Contrast Ratio, 24 Typical Display Speed, 24 Warranty, 37 Typical/Min Brightness, 24 Windows 2000 Pro and Windows XP Pro, 33 Windows CE.Net Ver4.2, 2 Windows CE.Net Ver4.2 Board Support Package, 23 Windows CE.Net Ver4.2, 33 Upgrades and Changes, 4...
  • Seite 50 To find out more about Elo’s extensive range of touch solutions, visit our Web site at www.elotouch.com or simply call the office nearest you: USA & Headquarters Germany Belgium Japan Elo TouchSystems, Inc. Elo TouchSystems GmbH & Co. KG Elo TouchSystems Touch Panel Systems K.K 301 Constitution Drive, Haidgraben 6 Diestsesteenweg 692 Sun Homada Bldg. 2F Menlo Park, CA 94025.
  • Seite 51 Elo Entuitive Touchcomputer Benutzerhandbuch 15"-LCD-Desktop-Touchcomputer Touchcomputer-Serie ESY1525L/ESY1527L Revision D Teile-Nr. 008594 Elo TouchSystems, Inc. 1-800-ELOTOUCH www.elotouch.com...
  • Seite 53 Elo TouchSystems behält sich jegliche Erklärung und Garantie bezüglich der vorliegenden Inhalte vor. Dies gilt insbesondere für eine etwaige implizierte Garantie der Marktgängigkeit oder der Eignung für einen bestimmten Zweck. Elo TouchSystems behält sich das Recht vor, diese Veröffentlichung zu überarbeiten und nach eigenem Ermessen Änderungen am vorliegenden Inhalt vorzunehmen, ohne irgendeine Person hiervon in Kenntnis zu setzen.
  • Seite 55 Inhaltsverzeichnis Kapitel 1 Kapitel 3 Einführung Sicherheits- und Wartungshinweise Vorsichtsmaßnahmen ....3 Kapitel 4 Hinweise zum Produkt....3 Technische Beschreibung Betriebssystem .
  • Seite 56 Kapitel 7 Umgebungsanforderungen Temperatur ....39 Feuchtigkeit ....39 Höhe.

  • Seite 57: Einführung

    A P I T E L INFÜHRUNG HAPTER Wir beglückwünschen Sie zum Kauf eines Elo TouchSystems Entuitive- Touchcomputers. Dieses Handbuch soll Ihnen beim Bedienen und Warten des Touchcomputers behilflich sein. Vorsichtsmaßnahmen Befolgen Sie alle Warnungen, Sicherheitshinweise und Wartungsempfehlungen in diesem Handbuch, um eine möglichst lange Lebensdauer des Geräts zu gewährleisten.

  • Seite 58: Betriebssystem

    Tastatur kann die auf dem Bildschirm angezeigte Tastatur verwendet werden. Im Folgenden werden die Optionen des Touchcomputers erläutert. Betriebssystem Es kann zwischen den Betriebssystemen Windows CE.Net Version 4.2, Windows XP Pro und Windows 2000 Pro ausgewählt werden. Windows XP Pro und 2000 Pro Bei Verwendung des Betriebssystems Windows XP Pro oder Windows 2000 Pro verfügt der Touchcomputer über eine Festplatte mit 20 GB oder mehr sowie 256 MB SDRAM.

  • Seite 59: Treiber

    Treiber Jedem System sind entsprechende Treiber und Testprogramme beigefügt, die das Funktionieren aller gewählten Optionen gewährleisten. Externe Verbindungen und Upgrades In der nachstehenden Abbildung ist die externe Anschlussblende des Touchcomputers dargestellt. An der Anschlussblende stellt der Benutzer die äußeren Verbindungen des Touchcomputers her. Die Spannungsversorgung ist die einzige externe Verbindung, die für den Betrieb des Touchcomputers erforderlich ist.

  • Seite 60: Festplatte Für Version Ce

    Festplatte für Version CE Eine zusätzliche Festplatte für Touchcomputer der Version CE kann entweder am USB-Eingang angeschlossen oder im Gerät eingebaut werden. Maus Für den Anschluss einer Maus steht ein eigener Anschluss zur Verfügung. Tastatur • Für den Anschluss einer Tastatur steht ein eigener Anschluss zur Verfügung.

  • Seite 61: Zubehör-Kit

    Zubehör-Kit Jeder Monitor wird mit einem Zubehör-Kit geliefert. Zum Umfang des Zubehör-Kits gehört Folgendes: • CD „Touchtool“ - Diese enthält die Treiber und das Handbuch für Touchscreen-Produkte von EloTouch. Die Touchscreen-Treiber sind auf dem Touchcomputer bereits vorinstalliert. Die Treiber auf der CD-ROM sind für eine eventuelle Neuinstallation des Betriebssystems vorgesehen.

  • Seite 62: Modelle

    Modelle Nachstehend sind die Modelle des Touchcomputers aufgeführt. Die Optionen sind am jeweiligen Schlüssel erkennbar und werden am Ende der Liste erläutert. E08919-000 ESY1525L-7UWA-1-CE E08919-000 ESY1525L-7UWA-1-CE C63175-000 ESY1525L-8UWA-1-CE E73369-000 ESY1525L-8UWA-1-CE-M3 E36798-000 ESY1525L-8UWA-1-CE-C1 A78783-000 ESY1525L-8UWA-1-CE-M3C1 C32392-000 ESY1525L-7UWA-1-XP A82367-000 ESY1525L-7UWA-1-XP-C1 D37281-000 ESY1525L-8UWA-1-XP...
  • Seite 63 Schlüssel PIP-Schlüssel (Beschreibung) ESY = Elo-System 15 = 15-Zoll-Bildschirm 25 = Desktop-Kabinett (nur bei grauem Kunststoffgehäuse) L = LCD 7 = AccuTouch 8 = IntelliTouch S = Serieller Controller U = USB-Controller W = Vertretungen weltweit A = Revisionsnummer 1 = Entspiegeltes Glas Mx = Magnetstreifenleser (MSR) x = 2 = USB-HID für Magnetstreifenleser x = 3 = USB-Tastaturemulation für Magnetstreifenleser...
  • Seite 64 E l o E n t u i t i v e T o u c h m o n i t o r B e n u t z e r h a n d b u c h...

  • Seite 65: Einrichten Des Touchcomputers

    A P I T E L INRICHTEN DES OUCHCOMPUTERS HAPTER Inbetriebnahme und Software-Registrierung Einrichten des Betriebssystems Das erste Einrichten des Windows-Betriebssystems dauert ca. fünf bis zehn Minuten. Abhängig von der Konfiguration der Computerhardware und den angeschlossenen Geräten ist mit einem zusätzlichen Zeitaufwand zu rechnen. Um das Windows-Betriebssystem auf ihrem Computer einzurichten, müssen Sie den Computer einschalten und den Anweisungen auf dem Bildschirm folgen.

  • Seite 66: Netzwerkeinstellungen

    Symbole klicken. Sie können auch die Symbole auf dem Desktop verwenden. Testen des Kunden-Displays • Klicken Sie auf das Symbol „CD“. • Auf dem Kunden-Display wird nun der Text „Elo TouchSystems Customer Display“ eingeblendet. Testen des Tastatur-Kartenlesers • Klicken Sie auf das Symbol „KCR“.

  • Seite 67: Bedienelemente

    Bedienelemente Für die Bedienung des Touchcomputers stehen zwei Bedienelemente zur Verfügung. Es gibt einen Helligkeitsregler und einen Lautstärkeregler. Um die Helligkeit zu erhöhen, drücken Sie Schalter 3. Wenn Sie die Helligkeit verringern möchten, drücken Sie Schalter 4. Um die Lautstärke anzuheben, drücken Sie Schalter 1.

  • Seite 68: Netzschalter- Und Osd-Sperre

    Netzschalter- und OSD-Sperre Normalerweise dienen die fünf Schalter an der Seite des Monitors (s. Abbil- dung unter „Bedienelemente“) zum Ein- und Ausschalten des Geräts sowie zum Regeln der Helligkeit und Lautstärke. Durch Aktivieren der Netzschal- ter-Sperrfunktion lässt sich der Netzschalter außer Kraft setzen. Durch Aktivie- ren der OSD-Sperrfunktion lässt sich die Helligkeits- und Lautstärkeregelung außer Kraft setzen.

  • Seite 69: Über Das Internet

    Über das Internet www.elotouch.com/support/default.asp Über das Telefon Die Nummer der Kundenunterstützung lautet +1-800-557-1458. Ihr Anruf ist kostenfrei.
  • Seite 70 E l o E n t u i t i v e T o u c h m o n i t o r B e n u t z e r h a n d b u c h...

  • Seite 71: Sicherheits- Und Wartungshinweise

    A P I T E L ICHERHEITS ARTUNGSHINWEISE HAPTER Bei der Wartung des Computers sind folgende Schritte durchzuführen: • Fahren Sie das Gerät ordnungsgemäß über das Menü des Betriebssystems herunter. • Schalten Sie den Touchcomputer aus, und entfernen Sie alle externen Kabel. •...
  • Seite 72 E l o E n t u i t i v e T o u c h m o n i t o r B e n u t z e r h a n d b u c h...

  • Seite 73: Technische Beschreibung

    A P I T E L ECHNISCHE ESCHREIBUNG HAPTER Blockdiagramm Nachstehend ist der Touchcomputer in einem Blockdiagramm dargestellt: Elo Touchcomputer - Blockdiagramm...
  • Seite 74 Motherboard - Blockdiagramm E l o E n t u i t i v e T o u c h m o n i t o r B e n u t z e r h a n d b u c h...

  • Seite 75: Motherboard - Anschlüsse

    Motherboard - Anschlüsse An den Anschlüssen des Motherboards können Sie externe Geräte wie Tastatur, Disketten- und Plattenlaufwerke, Drucker usw. anschließen. In der folgenden Tabelle sind diese Anschlüsse mit ihren jeweiligen Funktionen aufgeführt. Lage der Anschlüsse auf dem Motherboard Motherboard - Anschlüsse CN1, CN2: Anschlüsse COM4 und COM3 CN3: 5-V-Anschluss (+) CN4: 5-V- und +12-V-Anschluss (+)
  • Seite 76 CN1, CN2: Anschlüsse COM4 und COM3 Pin-Nr. Belegung CN3: 5-V-Anschluss (+) Pin-Nr. Belegung +5 V Masse CN4: 5-V- und +12-V-Anschluss (+) Pin-Nr. Belegung +5 V Masse +12 V CN6, CN9: USB-Stiftsockel Pin-Nr. Belegung Masse USB- USB+ CN10 Vcc: Stecksockel Inverter-Spannungsversorgung (Anschlussleiste) Pin-Nr.
  • Seite 77 CN11: OSD-Stecksockel (Anschlussleiste) Pin-Nr. Belegung Lauter Leiser Heller Dunkler Masse Netz Ein/Aus J7: IDE-Hauptanschlüsse Belegung Pin-Nr. Pin-Nr. Belegung IDE-Reset Masse Host-Daten 7 Host-Daten 8 Host-Daten 6 Host-Daten 9 Host-Daten 5 Host-Daten 10 Host-Daten 4 Host-Daten 11 Host-Daten 3 Host-Daten 12 Host-Daten 2 Host-Daten 13 Host-Daten 1...
  • Seite 78 FDD1: Anschluss für Diskettenlaufwerk FDD1 ist ein schmaler, 26-poliger Sockel, der Diskettenlaufwerke mit bis zu 2,88 MB unterstützt. Belegung Pin-Nr. Pin-Nr. Belegung INDEX DRV_SEL DSK_CH MOTOR DINST STEP WDATA WGATE TRACK WPROT RDATA SIDE USB1, USB2: USB-Anschlüsse Pin-Nr. Belegung USB- USB+ Masse J9: Spannungsversorgung für Systemlüfter...
  • Seite 79 J11: 24-Bit-LVDS-Anschluss (DF13-20) Belegung Pin-Nr. Pin-Nr. Belegung TX0- TX0+ Masse Masse TX1- TX1+ 5 V/3,3 V Masse TX3- TX3+ TX2- TX2+ Masse Masse TXC- TXC+ 5 V/3,3 V ENABKL 12 V (+) 12 V (+) J13: VGA-Monitoranschluss J13 ist ein 8-poliger Sockel für einen optionalen externen („weiblichen“) VGA-Monitoranschluss. Belegung Pin-Nr.
  • Seite 80 J16: PS/2-Tastaturanschluss Pin-Nr. Belegung Tastaturdaten nicht belegt GND (Masse) Uhr (Tastatur) nicht belegt J17: PS/2-Mausanschluss Pin-Nr. Belegung Mausdaten nicht belegt GND (Masse) Uhr (Maus) nicht belegt E l o E n t u i t i v e T o u c h m o n i t o r B e n u t z e r h a n d b u c h...

  • Seite 81: Computerspezifische Angaben

    Computerspezifische Angaben Prozessor • CPU - VIA Eden, 600 MHz Niederspannung oder gleichwertig Hauptspeicher • RAM - 256 MB, erweiterbar auf 512 MB Energiesparfunktion • APM 1.2-konform Audiofunktion • Stereo, Leistung 1 Watt pro Kanal Betriebssystem • Unterstützung für WinCE.Net Version 4.2 •...

  • Seite 82: Echtzeituhr

    • PS2-Tastatur (J16) • PS2-Maus (J17) • Eine Compact Flash-Buchse (CN5) • Ein Festplattensockel an der Unterseite der Platine (J7) Echtzeituhr • Batteriegesicherte Echtzeituhr mit jahrhundertübergreifender Kalenderfunktion. • Lithiumbatterie mit Fassung. • OSD (On Screen Display) • Lautstärkeregler • Hintergrund-Helligkeit Board Support Package für Windows CE.Net Version 4.2 Zur Unterstützung des Benutzers mit individuellen Software-Entwicklungen...

  • Seite 83: Anzeige

    • PS2-Tastaturanschluss (ohne Tastatur) • PS2-Mausanschluss (ohne Maus) • Netzspannungsversorgung • PCMCIA-Steckplatz mit Auswurftaste • Compact Flash Anzeige Der LCD-Bildschirm besteht aus einer Einheit mit LCD-Anzeige, Inverter und OSD-Schalter. Performance des LCD-Displays: Anzeigegröße 15,0 (diagonal) Systemeigene 1024 x 768 Pixel Auflösung Farbauflösung 6,2 Millionen Farben, 6 Bit+FRC...

  • Seite 84: Touchscreen-Einheit

    TABELLE 1. Farbortwerte Symbol Minimal Typisch Maximal Farbort Weiß 0.282 0.312 0.342 0.288 0.318 0.348 Farbort Rot 0.613 0.6437 0.673 0.314 0.344 0.374 Farbort Grün 0.274 0.304 0.334 0.536 0.566 0.596 Farbort Blau 0.111 0.141 0.171 0.055 0.085 0.115 Touchscreen-Einheit Die Touchscreen-Einheit besteht aus dem Tastbildschirm und einem Controller.

  • Seite 85: Kunden-Display

    Kunden-Display Das Kunden-Display ist ein VFD (Vacuum Fluorescent Display) mit zwanzig Stellen in zwei Zeilen. Es besteht aus der VFD-Einheit und dem VFD-Controller. Neben dem seriellen Versions-Controller steht ein USB-Controller zur Verfügung. Das eigentliche VFD ist sowohl auf die serielle als auch auf die USB-Version abgestimmt.

  • Seite 86: Technische Daten

    Technische Daten Referenz-Standards ISO (International Standards Organization), ANSI Gemäß zutreffenden (American National Standards Institute), California Standards Drivers License, American Association of Motor Vehicle Administrators Spannungsversorgung über USB-Anschluss Nachrichtenformat ACCII Kartengeschwindigkeit 3 bis 50 IPS MTBF Elektronik 125.000 Std., Kopf 1.000.000 Durchgänge Betriebsstrom max.

  • Seite 87: Anordnung Der Komponenten

    A P I T E L NORDNUNG DER OMPONENTEN HAPTER Nachstehend finden Sie eine grafische Gesamtansicht des Touchcomputers mit den wesentlichen in Kapitel 1 beschriebenen Bauteilen.

  • Seite 88: Aufbau Des Touchcomputers

    Aufbau des Touchcomputers E l o E n t u i t i v e T o u c h m o n i t o r B e n u t z e r h a n d b u c h...

  • Seite 89: Explosionsansicht

    Explosionsansicht...
  • Seite 90 E l o E n t u i t i v e T o u c h m o n i t o r B e n u t z e r h a n d b u c h...

  • Seite 91: Komponenten

    A P I T E L OMPONENTEN HAPTER Externes Netzteil (12 VDC) Die Spannungsversorgung (12 VDC) erfolgt über ein universelles externes Netzteil. Leistungsvoraussetzungen: • Eingangsspannung 85 bis 263 VAC • Eingangsfrequenz 47 bis 63 Hz • Ausgangsspannung 12 VDC • Ausgangstoleranz +/- 2 % Hauptspeicher- und Festplattenoptionen Windows 2000 Pro und Windows XP Pro •...

  • Seite 92: Netzkabel

    Netzkabel Externe Kabel Folgende Kabel sind im Lieferumfang enthalten: • Netzkabel (USA) für externe Spannungsversorgung • Netzkabel (Europa) für externe Spannungsversorgung • Verbindungskabel vom externen Netzteil (12 VDC) zum Touchcomputer. Alle Kabel sind ca. 2 Meter lang. E l o E n t u i t i v e T o u c h m o n i t o r B e n u t z e r h a n d b u c h...

  • Seite 93: Feuchtigkeit

    A P I T E L MGEBUNGSANFORDERUNGEN HAPTER Temperatur Betriebstemperatur (höhenunabhängig) 0 bis +40 °C Im Ruhezustand (höhenunabhängig) -30 bis +60 °C Feuchtigkeit Im Betrieb (nicht kondensierend) 20 bis 80 % Im Ruhezustand 5 bis 95 % (bei einer 5 bis 95 % Messtemperatur von max.
  • Seite 94 E l o E n t u i t i v e T o u c h m o n i t o r B e n u t z e r h a n d b u c h...

  • Seite 95: Sicherheitshinweise Zur Elektrik

    INWEISE ZUR ANDHABUNG HAPTER I. Sicherheitshinweise zur Elektrik: A) Die auf dem Etikett des Herstellers angegebenen Anforderungen bezüglich Spannung, Frequenz und Stromstärke müssen erfüllt sein. Bei Nichtbeachtung der in dieser Dokumentation genannten Anforderungen und Einschränkungen hinsich- tlich der zu verwendenden Spannungsquelle ist mit einem fehlerhaften Betrieb oder einer Beschädigung der Gerätschaften bis hin zur Brandauslösung zu rechnen.
  • Seite 96 Dieses Gerät ist als ITE (Information Technology Equipment) eingestuft und muss auf dem Etikett des Herstellers mit dem CE-Zeichen versehen sein, um darauf hinzuweisen, dass es gemäß folgender Vorschriften und Standards geprüft wurde: Dieses Gerät wurde hinsichtlich der CE-Anforderungen gemäß EMC-Vor- schrift 89/336/EG zur elektromagnetischen Verträglichkeit gemäß...
  • Seite 97 vi) Schließen Sie das Digitalgerät nur an eine geerdete Steckdose an. Verwenden Sie keinen Wechselstromstecker. (Das Entfernen oder Durchtrennen des Anschlusskabels kann eine Erhöhung des Störgeräuschpegels sowie u. U. einen Stromstoß mit tödlichen Fol- gen verursachen.) Sollten Sie weitere Hilfe benötigen, wenden Sie sich an Ihren Händler, den Hersteller oder einen erfahrenen Radio- oder Fernsehtechni “The application of this monitor is restricted to special controlled luminous environments.
  • Seite 98 E l o E n t u i t i v e T o u c h m o n i t o r B e n u t z e r h a n d b u c h...
  • Seite 99 ARANTIE HAPTER Der Verkäufer garantiert dem Käufer, dass das Produkt frei von jeglichen Fehlern hinsichtlich des Materials und der Verarbeitung ist, sofern nicht in diesem Dokument oder in einer Auftragsbestätigung an den Käufer explizit auf derartige Fehler hingewiesen wird. Der Garantiezeitraum für den Touchcomputer und dessen Komponenten beträgt ein Jahr.
  • Seite 100 DIE HIER AUFGEFÜHRTEN RECHTSMITTEL SIND AUSSCHLIESSLICHE RECHTSMITTEL DES KÄUFERS FÜR DEN FALL EINER VERLETZUNG DER GARANTIERECHTE. DER VERKÄUFER GEWÄHRT KEINE WEITEREN GARANTIELEISTUNGEN ALS DIE OBEN AUSDRÜCKLICH AUFGEFÜHRTEN, WEDER EXPLIZIT GEÄUSSERTE NOCH PER GESETZ ODER IN SONSTIGER FORM IMPLIZIERTE, IM HINBLICK AUF SEINE PRODUKTE, DEREN EIGNUNG FÜR IRGENDWELCHE ZWECKE SOWIE IHRE QUALITÄT, AUCH NICHT BEI ZUWIDERHANDLUNG ODER IN ANDEREN FÄLLEN.
  • Seite 101 NDEX Anordnung der Komponenten, 33 Blockdiagramm, 19 Garantie, 45 Hinweise zu Störsicherheit und Emission, 41 Hinweise zum Produkt, 3 Hinweise zur Handhabung, 41 Komponenten, 37 Sicherheitshinweise zur Elektrik , 41 Technische Beschreibung, 19 Troubleshooting, 19, 33, 37, 39 Umgebungsanforderungen, 39 Unpacking Your Touchmonitor, 11 Vorsichtsmaßnahmen, 3 I n d e x - 4 7...
  • Seite 102 I n d e x - 4 8...
